    LTC3406AB-2

    采用 ThinSOT 封装的 2.25MHz、600mA 同步降压型稳压器

概览

优势和特点

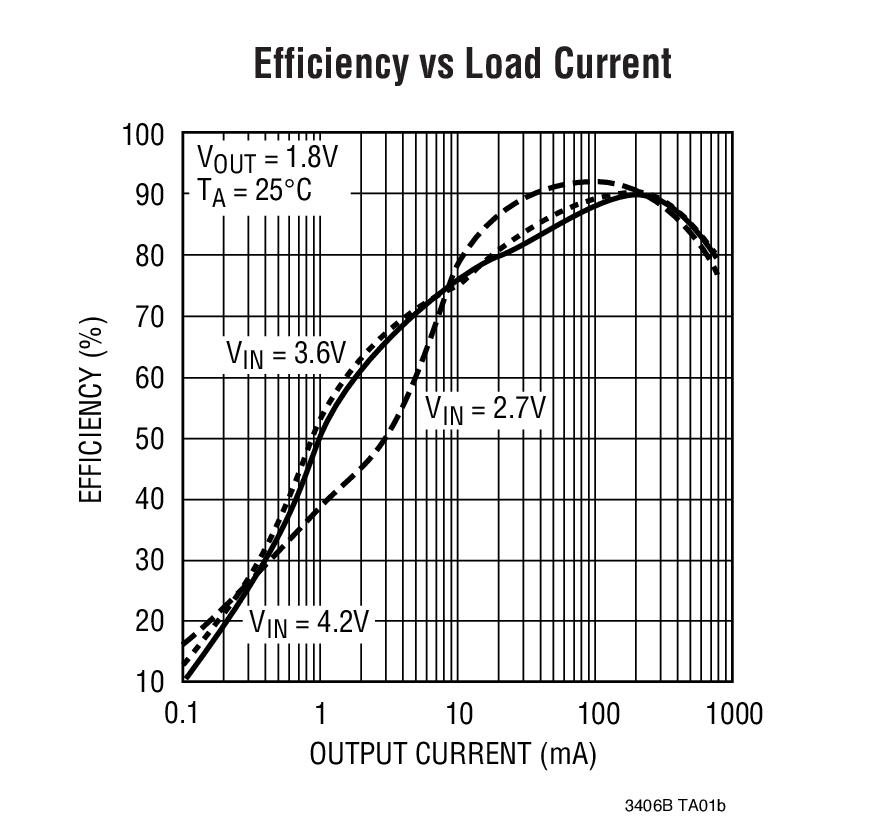

  • 高效率:达 96%
  • 在 VIN = 3V 时的输出电流为 600mA
  • 2.5V 至 5.5V 输入电压范围
  • 2.25MHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作:100% 占空比
  • 低静态电流:350μA
  • 0.6V 基准可提供低输出电压
  • 停机模式吸收 < 1μA 的电源电流
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 过热保护

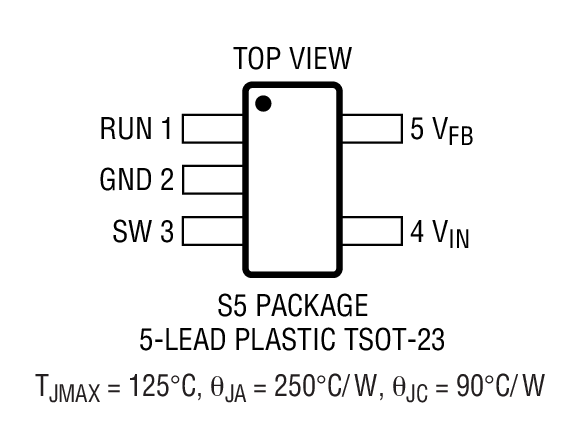

  • 外形扁平 (仅高 1mm) 的 SOT-23 封装

产品详情

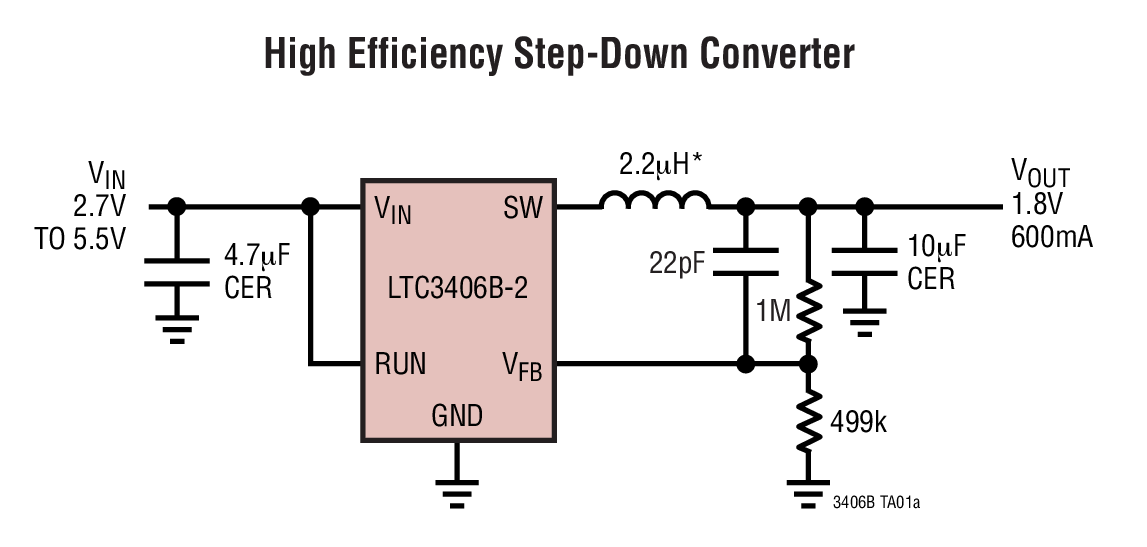

LTC®3406B-2 是一款高效率、单片式、同步降压型稳压器,其采用了一种恒定频率、电流模式架构。无负载时的电源电流为 350μA,并在停机模式中降至<1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3406B-2 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作,从而可延长便携式系统中的电池使用寿命。PWM 脉冲跳跃模式操作可提供非常低的输出纹波电压,适合对噪声敏感的应用。

开关频率在内部设定为 2.25MHz,因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。利用 0.6V 反馈基准电压可容易地支持低输出电压。LTC3406B-2 采用外形扁平 (仅高 1mm) 的 SOT-23 封装。对于需要执行突发模式 (Burst Mode®) 操作的应用,请参阅 LTC3406 的相关信息。

Vout Fsw 特点
LTC3406 可调 1.5MHz 突发模式
LTC3406-1.2 1.2V 1.5MHz 突发模式
LTC3406-1.5 1.5V 1.5MHz 突发模式
LTC3406-1.8 1.8V 1.5MHz 突发模式
LTC3406B 可调 1.5MHz 突发模式停用
LTC3406B-1.2 1.2V 1.5MHz 突发模式停用
LTC3406B-2 可调 2.25MHz 突发模式停用
LTC3406A 可调 1.5MHz 低纹波突发模式
LTC3406AB 可调 1.5MHz 突发模式停用
LTC3406AB-2 可调 2.25MHz 突发模式停用


应用

  • 蜂窝电话
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放机
  • 便携式仪器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

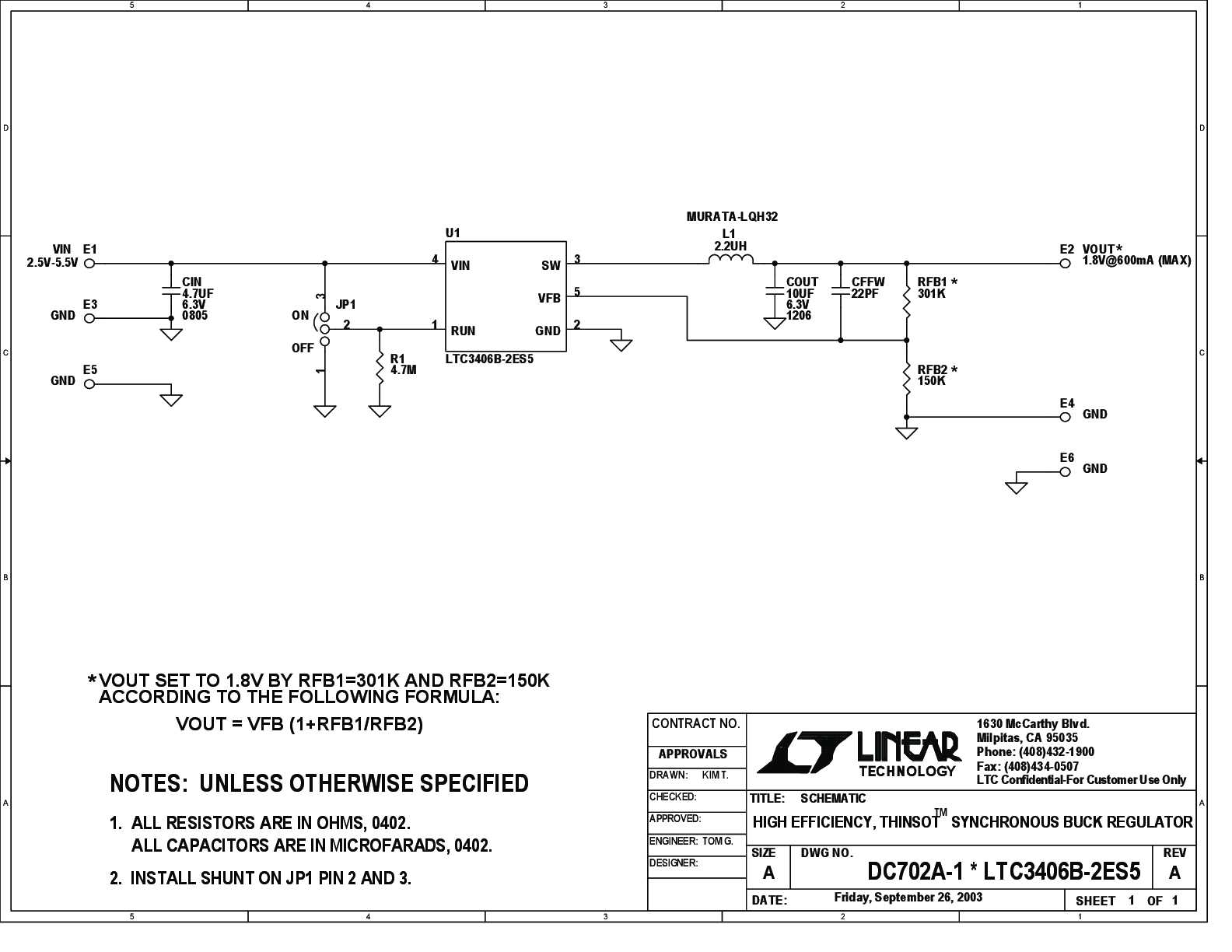

评估套件 (1)
