ltc3405

采用 ThinSOT 封装的 1.5MHz、300mA 同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高效率:达 96%
  • 非常低的静态电流:操作期间仅为 20μA
  • 在 VIN = 3V 时输出电流为 300mA
  • 2.5V 至 5.5V 输入电压范围
  • 1.5MHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作:100% 占空比
  • 0.8V 基准可提供低输出电压
  • 停机模式吸收 < 1μA 的电源电流
  • ±2% 输出电压准确度
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 过热保护
  • 外形扁平 (仅高 1mm) 的 ThinSOT 封装
更多细节
show more Icon

LTC®3405 是一款高效率、单片式、同步降压型稳压器,该器件采用了一种恒定频率、电流模式架构。操作期间的电源电流仅为 20μA,并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3405 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作,从而可延长便携式系统中的电池使用寿命。

开关频率在内部设定为 1.5MHz,因而允许使用小的表面贴装型电感器和电容器。

内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。利用 0.8V 反馈基准电压可容易地支持低输出电压。LTC3405 采用外形扁平 (仅高 1mm) 的 ThinSOT 封装。

对于新型设计,请参阅LTC3405A 的产品手册。对于固定的 1.5V 和 1.8V 输出版本,请查阅 LTC3405A-1.5/LTC3405A-1.8 的产品手册。


VOUT 特点
LTC3405 可调 -
LTC3405A 可调 可在采用全陶瓷电容器时保持稳定
LTC3405A-1.375 1.375V 可在采用全陶瓷电容器时保持稳定
LTC3405A-1.5 1.5V 可在采用全陶瓷电容器时保持稳定
LTC3405A-1.8 1.8V 可在采用全陶瓷电容器时保持稳定

Applications

  • 蜂窝电话
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放机
  • 便携式仪器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3405ES6#TRMPBF
  • HTML
  • HTML
LTC3405ES6#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC422A-B

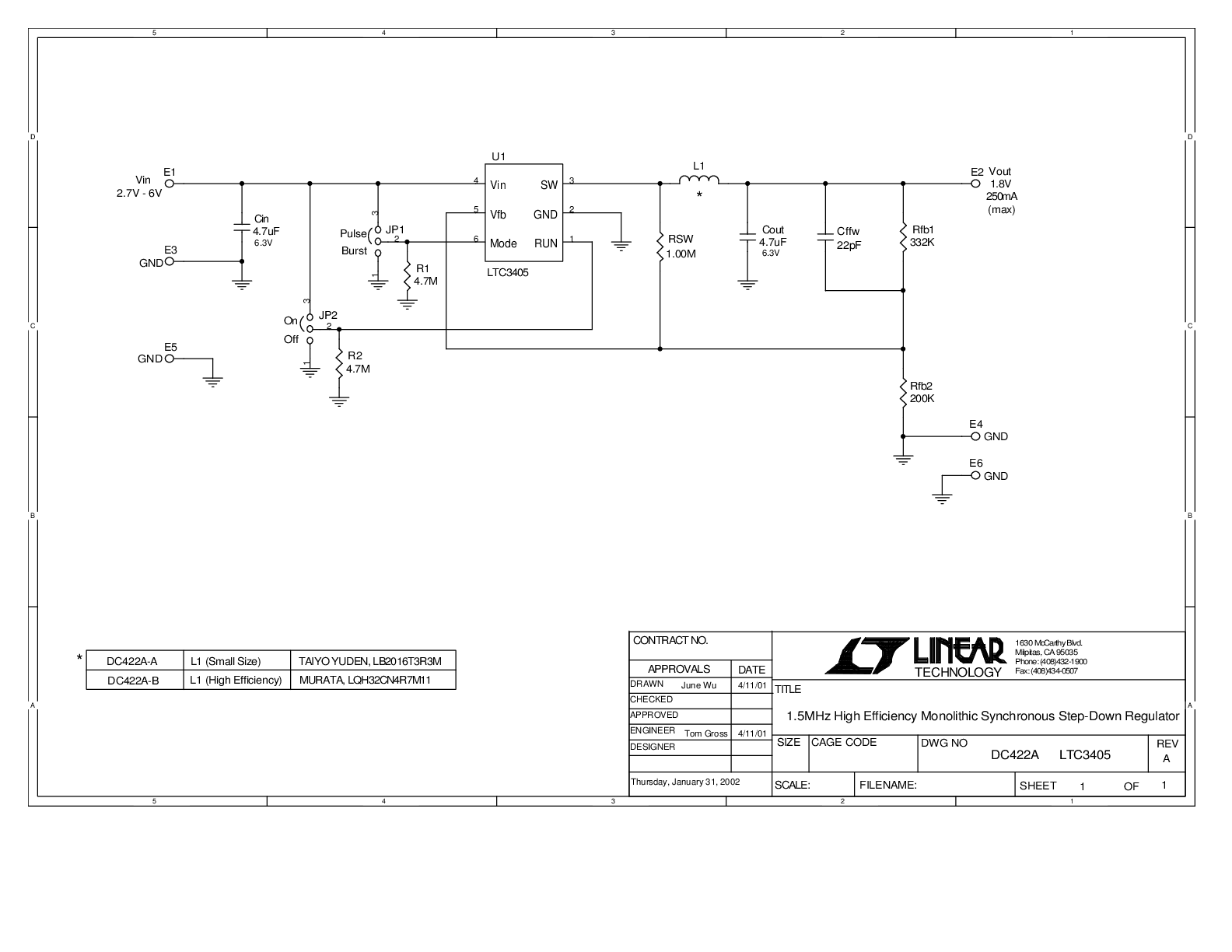

LTC3405ES6 | Highest Efficiency, SOT-23 Synchronous Buck Regulator (high efficiency inductor), 2.7~6VIN, 1.8VOUT @ 300mA
