概览
优势和特点
- 高效率：达 93%
- 非常低的静态电流：在操作期间仅为 20μA
- 在 VIN = 3V 时输出电流为 300mA
- 2.5V 至 5.5V 输入电压范围
- 1.5MHz 恒定频率操作
- 无需肖特基二极管
- 低压差操作：100% 占空比
- 可在采用陶瓷电容器时保持稳定
- 停机模式吸收 < 1μA 的电源电流
- ±3% 输出电压准确度
- 电流模式操作用于实现卓越的电压和负载瞬态响应
- 过热保护
- 外形扁平 (仅高 1mm) 的 ThinSOT™ 封装
产品详情

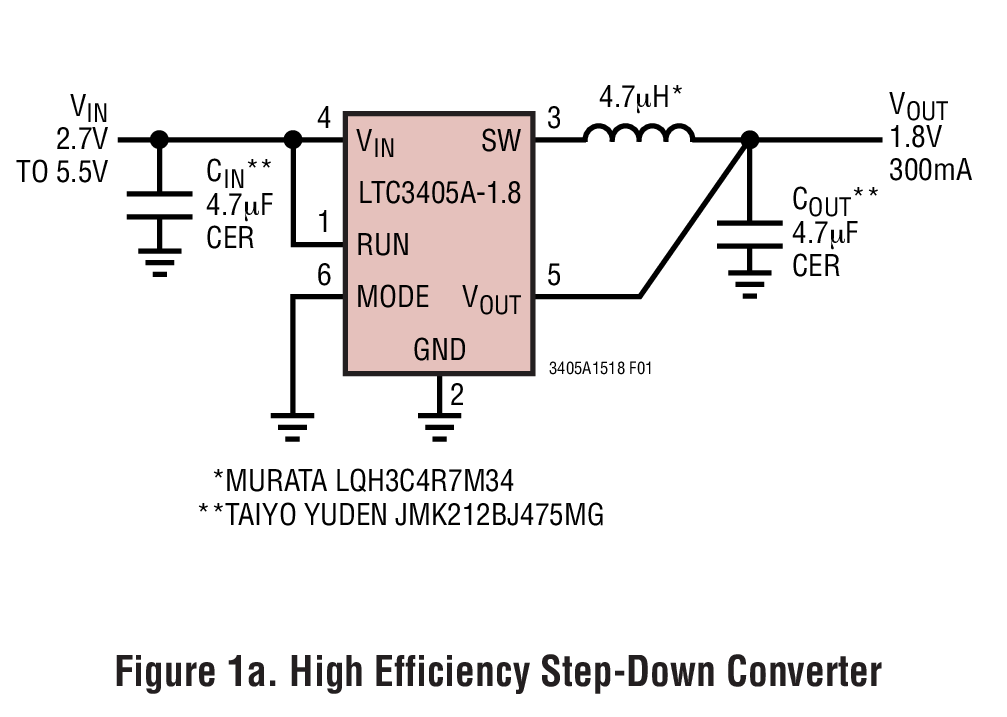

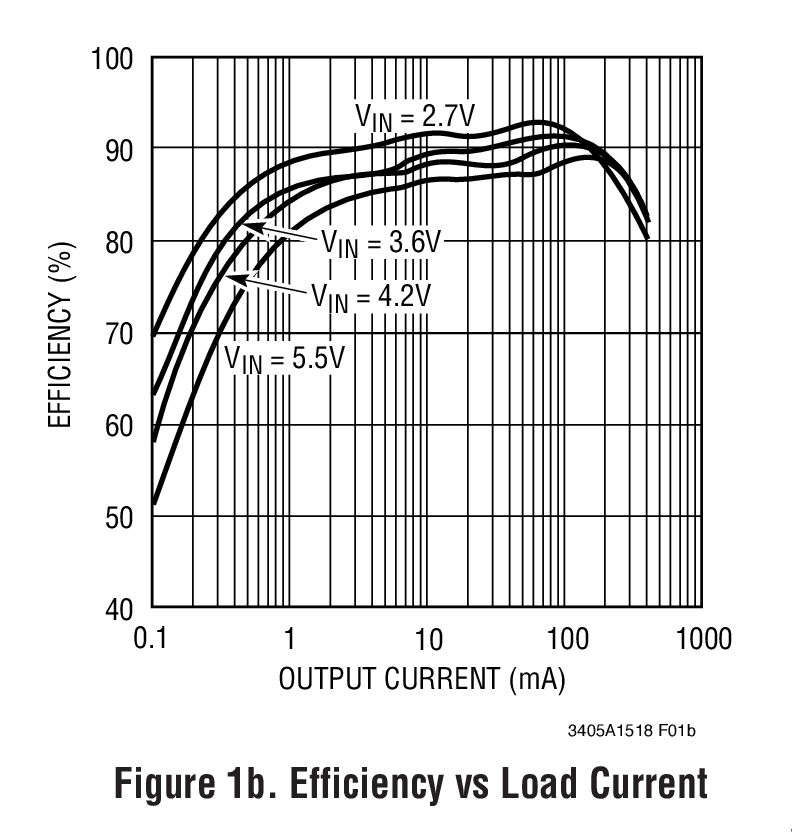

LTC®3405A-1.5 / LTC3405A-1.8 是高效率、单片式、同步降压型稳压器，这些器件采用了一种恒定频率、电流模式架构。操作期间的电源电流仅为 20μA，并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3405A-1.5 / LTC3405A-1.8 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作，从而可延长便携式系统中的电池使用寿命。
开关频率在内部设定为 1.5MHz，因而允许使用小的表面贴装型电感器和电容器。
LTC3405A-1.5 / LTC3405A-1.8 专为很好地配合陶瓷输出电容器工作而特别设计，可实现非常低的输出电压纹波和小的 PCB 引脚占位。
内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。LTC3405A-1.5 / LTC3405A-1.8 采用外形扁平 (仅高 1mm) 的 ThinSOT 封装。
对于可调的输出电压，请参阅 LTC3405A 的产品手册。
| VOUT | 特点 | |
| LTC3405 | 可调 | - |
| LTC3405A | 可调 | 可在采用全陶瓷电容器时保持稳定 |
| LTC3405A-1.375 | 1.375V | 可在采用全陶瓷电容器时保持稳定 |
| LTC3405A-1.5 | 1.5V | 可在采用全陶瓷电容器时保持稳定 |
| LTC3405A-1.8 | 1.8V | 可在采用全陶瓷电容器时保持稳定 |
Applications
- 蜂窝电话
- 个人信息设备
- 无线和 DSL 调制解调器
- 数码相机
- MP3 播放机
- 便携式仪器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3405
LTC3405A
LTC3405A-1.375
LTC3405A-1.5
LTC3405A-1.8
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3405
LTC3405A
LTC3405A-1.375
LTC3405A-1.5
LTC3405A-1.8
配套产品推荐
LTC3405A-1.5 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

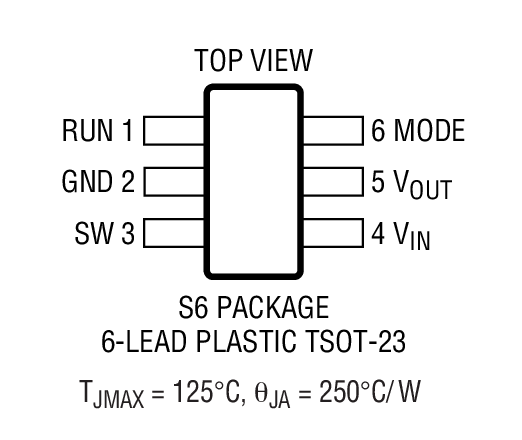

| LTC3405AES6-1.5#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC3405AES6-1.5#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R415 Reliability Data |
