LTC3405A

量产

采用 ThinSOT 封装的 1.5MHz、300mA 同步降压型稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高效率：达 96%
  • 非常低的静态电流：操作期间仅为 20μA
  • 在 VIN = 3V 时输出电流为 300mA
  • 2.5V 至 5.5V 输入电压范围
  • 1.5MHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作：100% 占空比
  • 可在采用陶瓷电容器时保持稳定
  • 0.8V 基准可提供低输出电压
  • 停机模式吸收 < 1μA 的电源电流
  • ±2% 输出电压准确度
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 过热保护
  • 外形扁平 (仅高 1mm) 的 ThinSOT™ 封装

LTC®3405A 是一款高效率、单片式、同步降压型稳压器，该器件采用了一种恒定频率、电流模式架构。操作期间的电源电流仅为 20μA，并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3405A 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作，从而可延长便携式系统中的电池使用寿命。

开关频率在内部设定为 1.5MHz，因而允许使用小的表面贴装型电感器和电容器。LTC3405A 专为很好地配合陶瓷输出电容器工作而特别设计，可实现非常低的输出电压纹波和小的 PCB 引脚占位。

内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。利用 0.8V 反馈基准电压可容易地支持低输出电压。LTC3405A 采用外形扁平 (仅高 1mm) 的 ThinSOT 封装。

对于固定的 1.5V 和 1.8V 输出版本，请参阅 LTC3405A-1.5 / LTC3405A-1.8 的产品手册。


 VOUT 特点
LTC3405 可调 -
LTC3405A 可调 可在采用全陶瓷电容器时保持稳定
LTC3405A-1.375 1.375V 可在采用全陶瓷电容器时保持稳定
LTC3405A-1.5 1.5V 可在采用全陶瓷电容器时保持稳定
LTC3405A-1.8 1.8V 可在采用全陶瓷电容器时保持稳定

应用

  • 蜂窝电话
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放机
  • 便携式仪器
LTC3405A
采用 ThinSOT 封装的 1.5MHz、300mA 同步降压型稳压器

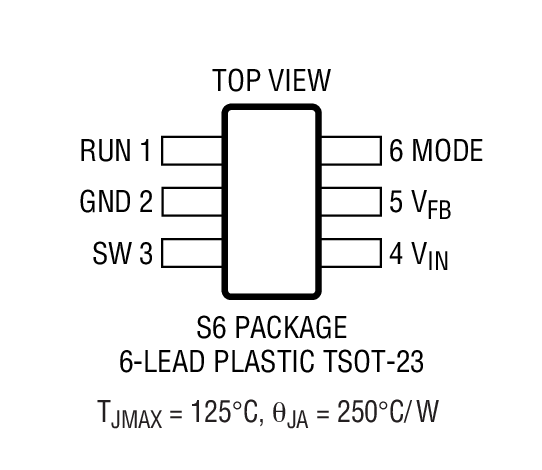

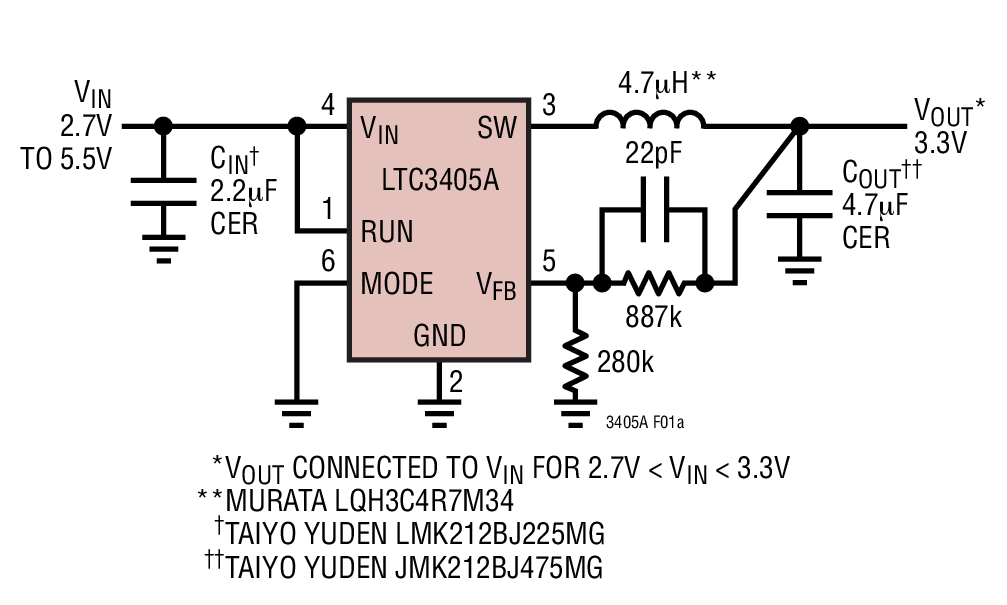

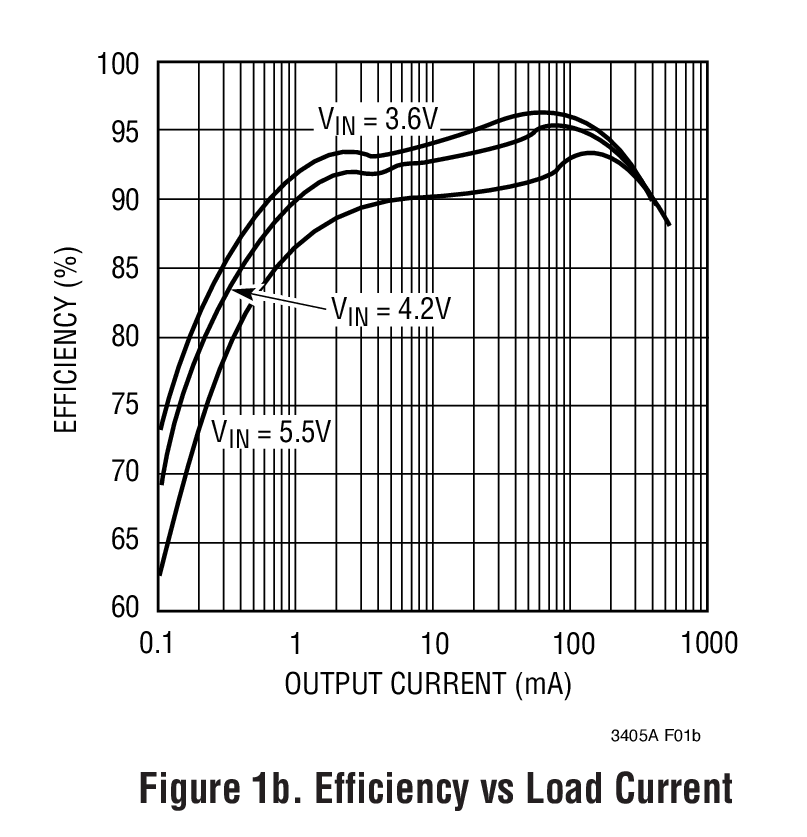

Figure 1a. High Efficiency Step-Down Converter Figure 1b. Efficiency vs Load Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
监控电路和复位器IC 1
LTC2935
量产 具电源故障输出、可选门限的超低功率监控器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC3405
  • LTC3405A
  • LTC3405A-1.375
  • LTC3405A-1.5
  • LTC3405A-1.8

LTpowerCAD 2

LTpowerCAD中提供以下器件的设计工具：

  • LTC3405
  • LTC3405A
  • LTC3405A-1.375
  • LTC3405A-1.5
  • LTC3405A-1.8
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
DC480A-E

LTC3405AES6 | ThinSOT Synchronous Buck Regulator, 2.5 to 5.5 VIN, Adjustable (1.2V) VOUT @ 300mA(3.0 VIN min), (Small Size Inductor)

立即购买 更多内容

产品详情

DC480A-E: Demo Board for the LTC3405A 1.5MHz, 300mA Synchronous Step-Down Regulator in ThinSOT.

eval board
schematic 2
DC480A-F

LTC3405AES6 | ThinSOT Synchronous Buck Regulator, 2.5 to 5.5 VIN, Adjustable (1.2V) VOUT @ 300mA(3.0 VIN min), (High Efficiency Inductor)

立即购买 更多内容

产品详情

DC480A-F: Demo Board for the LTC3405A 1.5MHz, 300mA Synchronous Step-Down Regulator in ThinSOT.
DC480A-E
LTC3405AES6 | ThinSOT Synchronous Buck Regulator, 2.5 to 5.5 VIN, Adjustable (1.2V) VOUT @ 300mA(3.0 VIN min), (Small Size Inductor)

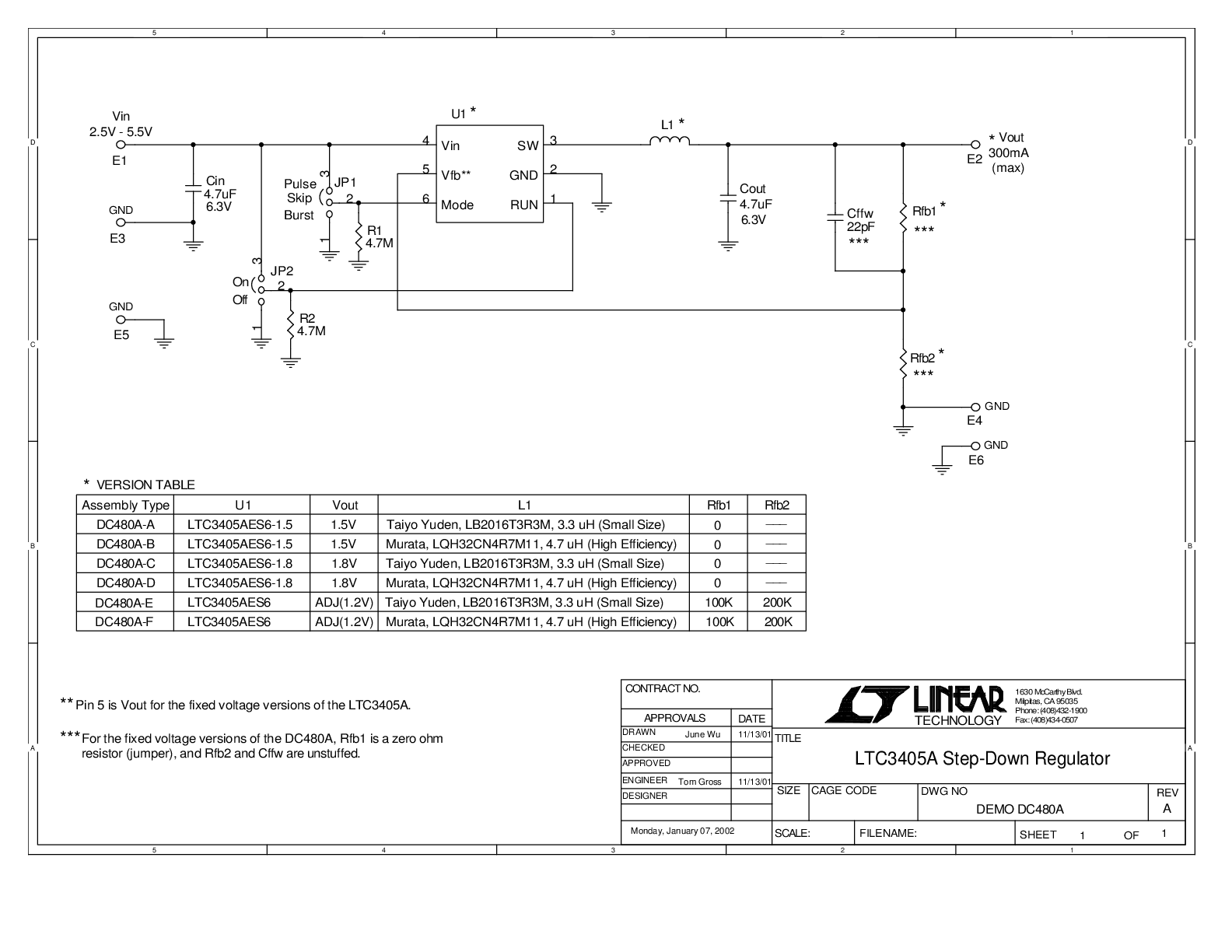

DC480A-A - Schematic
DC480A-F
LTC3405AES6 | ThinSOT Synchronous Buck Regulator, 2.5 to 5.5 VIN, Adjustable (1.2V) VOUT @ 300mA(3.0 VIN min), (High Efficiency Inductor)
DC480A-A - Schematic
