LTC3315A

采用 2mm × 2mm LQFN 封装的双通道 5V、2A 同步降压型 DC/DC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 每个具有2A输出电流的双通道输出
  • 高效率:19mΩ NMOS和75mΩ PMOS
  • 宽带宽、快速瞬态响应
  • 开关频率可同步至最高3MHz
  • VIN范围:2.25V至5.5V
  • VOUT范围:0.5V至VIN
  • VOUT精度:±1%
  • 低纹波突发工作模式(Burst Mode®)
  • 峰值电流模式控制
  • 最小导通时间:25ns
  • 过载时安全地承受电感饱和
  • 关断电流:1.2µA
  • 精密400mV使能阈值
  • 内部软启动和补偿
  • 电源良好输出

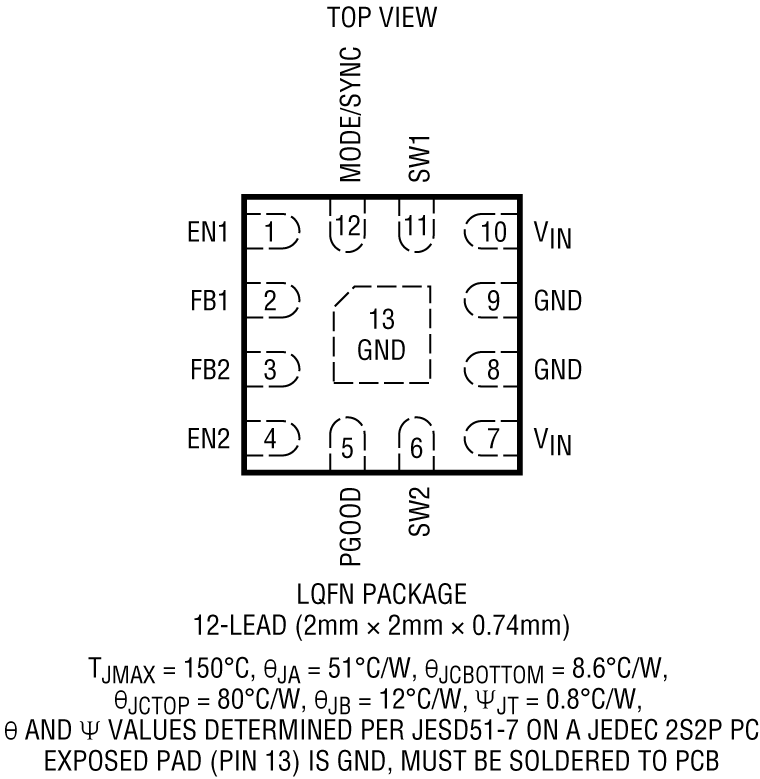

  • 薄型、散热增强型12引脚2mm × 2mm × 0.74mm LQFN封装和16引脚1.64mm × 1.64mm × 0.5mm WLCSP封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

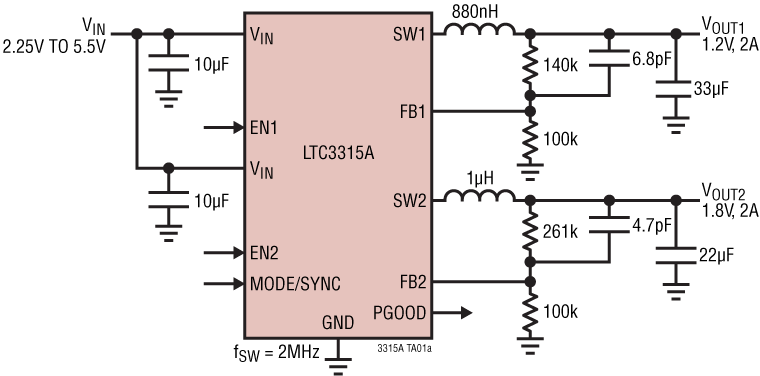

LTC3315A 具有双 2A 单片同步降压型转换器,依靠一个 2.25V 至 5.5V 输入电源运行,采用的封装适合空间受限并具苛刻性能要求的应用。两个降压转换器采用恒定频率、峰值电流模式控制,开关频率高达 3MHz,最小接通时间低至 25ns,可在非常小的应用占板面积内实现高效率和快速瞬态响应。

LTC3315A 可工作在强制连续或脉冲跳跃模式 (以实现低噪声) 或突发模式(Burst Mode® ) (以在轻负载条件下实现高效率)。常用的降压开关频率为 2MHz,并可通过 MODE/SYNC 引脚同步至一个外部振荡器。

LTC3315A可以调节低至500mV的输出。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断、输出短路保护和高达100%占空比的低压差操作。LTC3315A提供紧凑型2mm × 2mm LQFN和1.64mm × 1.64mm WLCSP两种封装。

应用

  • 服务器、电信电源、光学网络
  • 分布式 DC 电源系统(POL)
  • FPGA、ASIC、微处理器内核电源
  • 工业/汽车/通信

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3315AACBZ-R7
  • HTML
  • HTML
LTC3315AEV#TRMPBF
  • HTML
  • HTML
LTC3315AEV#TRPBF
  • HTML
  • HTML
LTC3315AEV#WTRMPBF
  • HTML
  • HTML
LTC3315AEV#WTRPBF
  • HTML
  • HTML
LTC3315AHV#TRMPBF
  • HTML
  • HTML
LTC3315AHV#TRPBF
  • HTML
  • HTML
LTC3315AHV#WTRMPBF
  • HTML
  • HTML
LTC3315AHV#WTRPBF
  • HTML
  • HTML
LTC3315AIV#TRMPBF
  • HTML
  • HTML
LTC3315AIV#TRPBF
  • HTML
  • HTML
LTC3315AIV#WTRMPBF
  • HTML
  • HTML
LTC3315AIV#WTRPBF
  • HTML
  • HTML
LTC3315AJV#TRMPBF
  • HTML
  • HTML
LTC3315AJV#TRPBF
  • HTML
  • HTML
LTC3315AJV#WTRMPBF
  • HTML
  • HTML
LTC3315AJV#WTRPBF
  • HTML
  • HTML
LTC3315AMPV#TRMPBF
  • HTML
  • HTML
LTC3315AMPV#TRPBF
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 2

reference details image

DC2747A

LTC3315A Demo Board | Dual 5V, 2A Synchronous Step-Down DC/DCs in 2mm × 2mm LQFN

zoom

DC2747A

LTC3315A Demo Board | Dual 5V, 2A Synchronous Step-Down DC/DCs in 2mm × 2mm LQFN

LTC3315A Demo Board | Dual 5V, 2A Synchronous Step-Down DC/DCs in 2mm × 2mm LQFN

产品详情

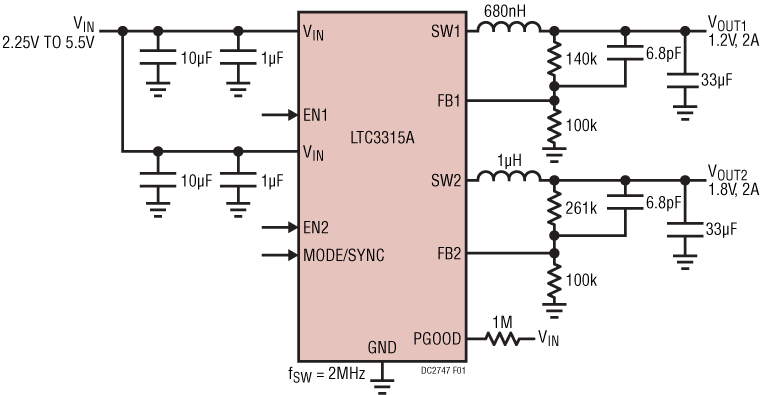

Demonstration Circuit DC2747A features the LTC3315A dual 5V, 2A Synchronous Step-Down DC/DC regulators operating at 2.0MHz. One regulator provides a 1.2V output and the other provides 1.8V, both up to a 2A load. The LTC3315A supports adjustable output voltages from 0.5V to VIN, operating frequencies from 1MHz up to 3MHz. The LTC3315A is a compact, high efficiency, and high speed synchronous monolithic step-down switching regulator. Fast minimum on-time of 25ns enables high VIN to low VOUT conversion at high frequency.

The DC2747A operating mode may be selected as Burst Mode operation, Skip mode or Forced Continuous (FC) mode. Setting JP1 to the FC/SYNC position will allow the LTC3315A to sync to a clock frequency from 1MHz to 3MHz. The LTC3315A operates in Forced Continuous mode when syncing to an external clock.

The LTC3315A data sheet gives a complete description of the device, operation and application information. The data sheet must be read in conjunction with this demo. The LTC3315A is assembled in a 2mm × 2mm LQFN package with exposed pads for low thermal resistance. The PCB Considerations section in the data sheet.

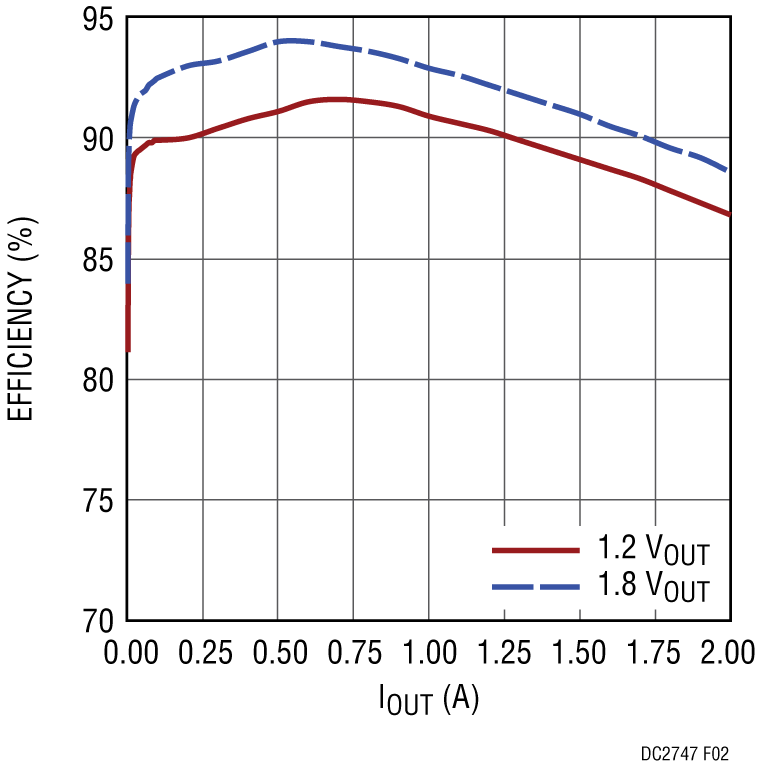

The Efficiency vs Load graph shows the efficiency and the power loss of the circuit with a 3.3V input in Burst Mode operation.

reference details image

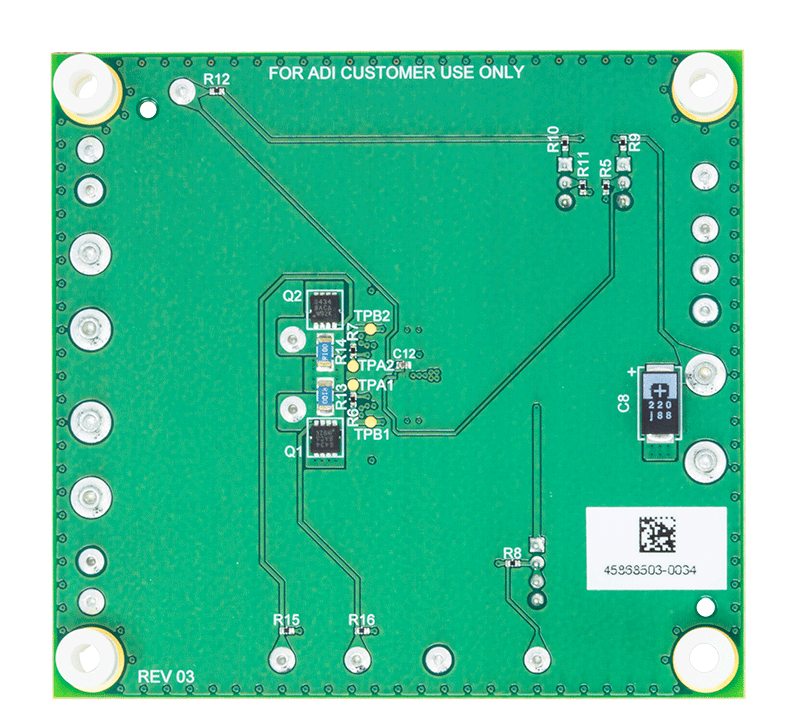

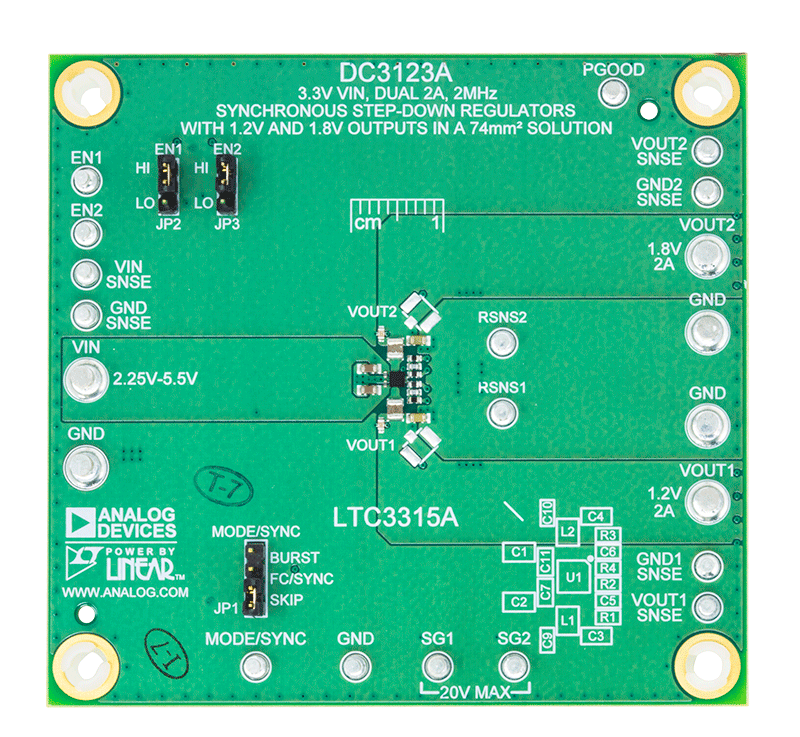

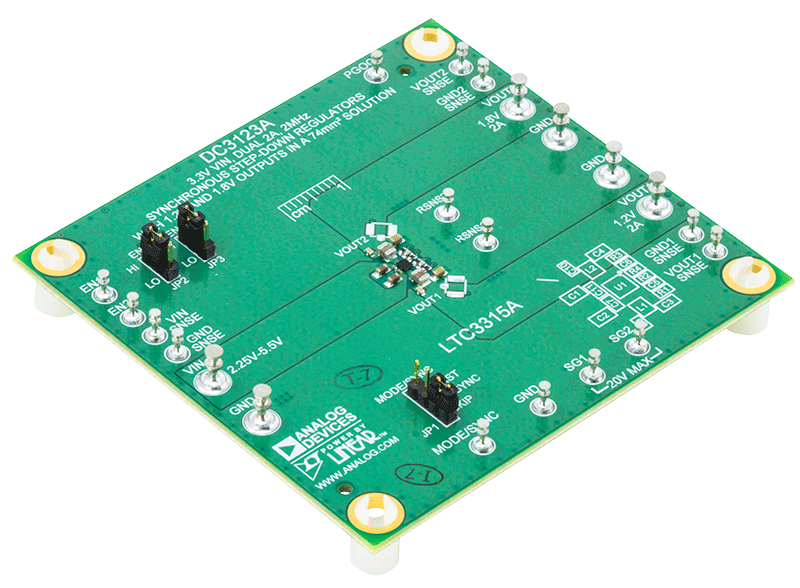

DC3123A

LTC3315A | 具有1.2V和1.8V输出的3.3V VIN、双路2A、2MHz降压型稳压器,采用74mm2解决方案

zoom

DC3123A

LTC3315A | 具有1.2V和1.8V输出的3.3V VIN、双路2A、2MHz降压型稳压器,采用74mm2解决方案

LTC3315A | 具有1.2V和1.8V输出的3.3V VIN、双路2A、2MHz降压型稳压器,采用74mm2解决方案

产品详情

演示电路DC3123A内置双通道5V、2A同步降压型DC/DC稳压器LTC3315A,工作频率为2MHz。一个稳压器提供1.2V输出,另一个稳压器提供1.8V,两个器件均支持高达2A的负载。LTC3315A支持0.5 V至VIN的可调输出电压,工作频率为1 MHz至3 MHz。LTC3315A是一款紧凑型、高效率和高速同步单芯片降压型开关稳压器。凭借25 ns的快速最短接通时间,能够在高频率下实现高VIN到低VOUT的转换。

DC3123A的工作模式可以选择突发工作模式、跳跃模式或强制连续(FC)模式。将JP1设置为FC/SYNC位置可将LTC3315A同步到1MHz至3MHz的时钟频率。同步到外部时钟时,LTC3315A会在强制连续模式下工作。

LTC3315A数据手册提供了完整的器件、操作和应用信息说明。数据手册必须与演示手册配合阅读。LTC3315A采用1.6mm× 1.6mm WLCSP封装。

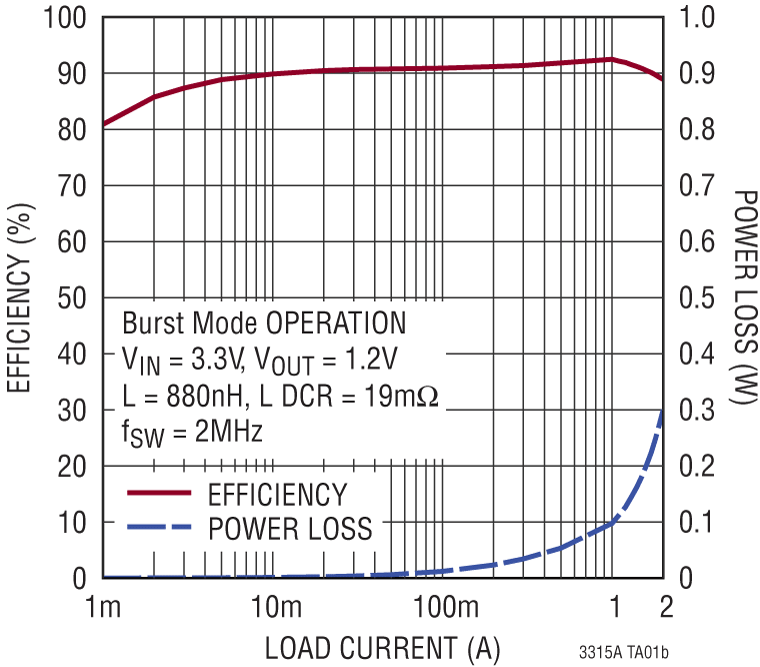

效率与负载图显示了电路在突发工作模式下以及3.3V输入时的效率和功率损耗。
