DC3123A

产品详情

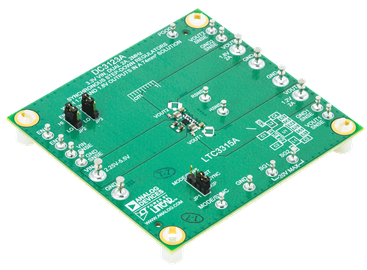

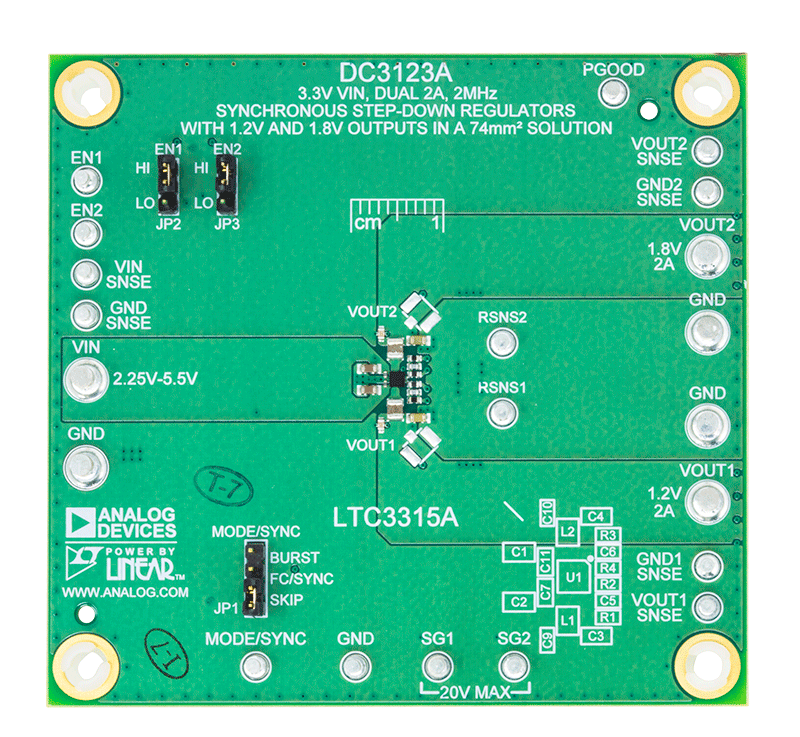

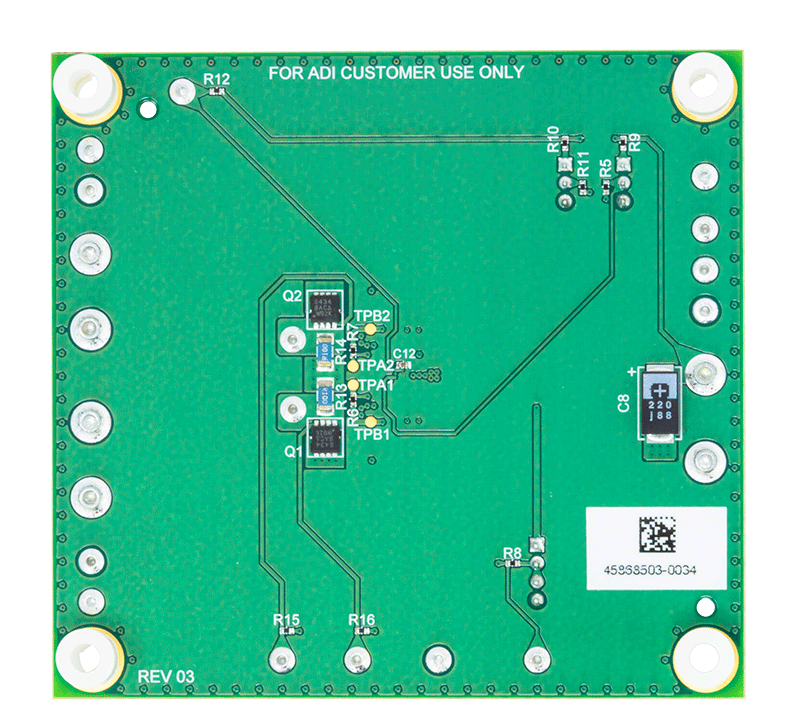

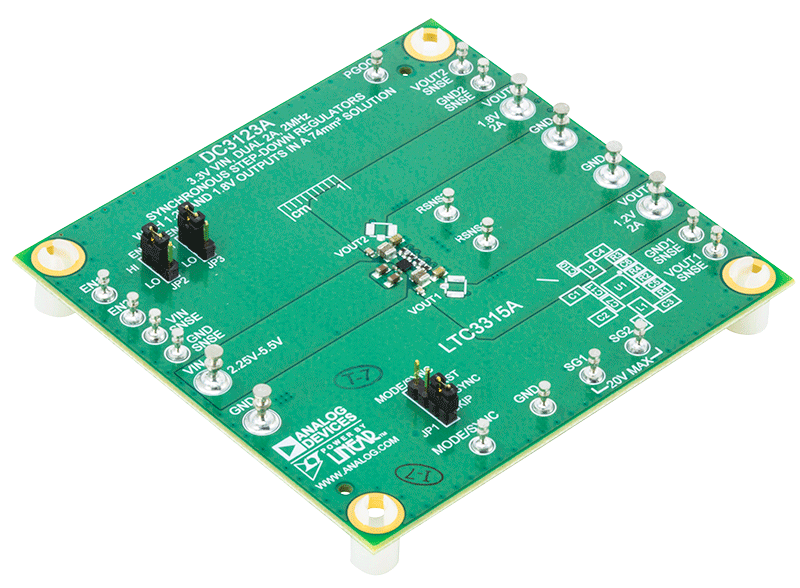

演示电路DC3123A内置双通道5V、2A同步降压型DC/DC稳压器LTC3315A，工作频率为2MHz。一个稳压器提供1.2V输出，另一个稳压器提供1.8V，两个器件均支持高达2A的负载。LTC3315A支持0.5 V至V_IN的可调输出电压，工作频率为1 MHz至3 MHz。LTC3315A是一款紧凑型、高效率和高速同步单芯片降压型开关稳压器。凭借25 ns的快速最短接通时间，能够在高频率下实现高V_IN到低V_OUT的转换。

DC3123A的工作模式可以选择突发工作模式、跳跃模式或强制连续(FC)模式。将JP1设置为FC/SYNC位置可将LTC3315A同步到1MHz至3MHz的时钟频率。同步到外部时钟时，LTC3315A会在强制连续模式下工作。

LTC3315A数据手册提供了完整的器件、操作和应用信息说明。数据手册必须与演示手册配合阅读。LTC3315A采用1.6mm× 1.6mm WLCSP封装。

效率与负载图显示了电路在突发工作模式下以及3.3V输入时的效率和功率损耗。
