LTC3115-2

40V、2A、同步降压-升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 宽VIN范围：2.7V至40V
  • 宽VOUT范围：2.7V至40V
  • 0.8A输出电流，VIN ≥ 3.6V，VOUT = 5V
  • 输出电流：2A（降压操作模式下，VIN≥ 6V）
  • 可编程频率：100kHz至2MHz
  • 可与外部时钟同步，频率高达2MHz
  • 效率高达95%
  • 无负载静态电流：30µA（突发工作模式(Burst Mode®)下）
  • 超低噪声升降压PWM
  • 内部软启动
  • 关断时电源电流：3µA
  • 可编程输入欠压闭锁
  • 小型4mm × 5mm × 0.75mm DFN封装
  • 散热增强型20引脚TSSOP封装
  • AEC-Q100通过汽车应用认证
更多细节
show more Icon

LTC3115-2是一款高电压单芯片同步降压-升压DC/DC转换器，针对易受快速(<1ms)输入电压瞬变影响的应用进行优化。至于所有其他应用，建议使用LTC3115-1。LTC3115-2具有2.7V至40V宽输入和输出电压范围，非常适合用于各种汽车和工业电源应用。它集成了专有低噪声开关算法，在输入电压高于、低于或等于输出电压时优化效率，并确保在工作模式之间无缝转换。

可编程频率PWM工作模式提供低噪声、高效工作，以及使开关与外部时钟同步的能力。支持高达2MHz的开关频率，因此能使用小型电感，以减小应用电路的尺寸。LTC3115-2提供引脚可选突发工作模式，可以降低待机电流，改善轻负载效率，加上3µA关断电流，使其非常适合用于电池供电的应用。其他特性包括在关断状态下输出断开、短路保护和内部软启动。LTC3115-2采用散热增强型16引脚4mm × 5mm × 0.75mm DFN和20引脚TSSOP两种封装。


 特性
LTC3115-1 -
LTC3115-2 针对面临快速(<1ms)输入电压瞬变的应用进行了优化

应用

  • 24V/28V工业应用
  • 汽车电源系统
  • 电信、服务器和网络设备
  • FireWire控制器
  • 多个电源
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3115-2

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/11/2015
英文

LTC3115-2: 40V, 2A Synchronous Buck-Boost DC/DC Converter Data Sheet (Rev.C)

打开PDF文件

redirect
2.58 M
download

下载 PDF

PDF Vector

PDF

更新 10/10/2013
日文

LTC3115-2: 40V、2A同期整流式昇降圧DC/DCコンバータ データシート

打开PDF文件

redirect
984.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 10/18/2013
英文
DC2119A - Demo Manual redirect icon

433.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R526 Reliability Data redirect icon

365.77 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3115EDHD-2#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115EDHD-2#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115EDHD-2#WPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115EDHD-2#WTRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115EFE-2#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115EFE-2#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115EFE-2#WPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115EFE-2#WTRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115HFE-2#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115HFE-2#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IDHD-2#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IDHD-2#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IDHD-2#WPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IDHD-2#WTRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IFE-2#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IFE-2#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IFE-2#WPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115IFE-2#WTRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115MPFE-2#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3115MPFE-2#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3115EDHD-2#PBF

量产

LTC3115EDHD-2#TRPBF

量产

LTC3115EFE-2#PBF

量产

LTC3115EFE-2#TRPBF

量产

LTC3115HFE-2#PBF

量产

LTC3115HFE-2#TRPBF

量产

LTC3115IDHD-2#PBF

量产

LTC3115IDHD-2#TRPBF

量产

LTC3115IDHD-2#WPBF

LTC3115IDHD-2#WTRPBF

LTC3115IFE-2#PBF

量产

LTC3115IFE-2#TRPBF

量产

LTC3115MPFE-2#PBF

量产

LTC3115MPFE-2#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

4月 12, 2022

- 22_0081

Moisture Sensitivity Level Rating Change of LTC3114-1, LTC3115-1, LTC3115-2 with #W for LFCSP Package.

LTC3115EDHD-2#WPBF

LTC3115EDHD-2#WTRPBF

LTC3115IDHD-2#WPBF

LTC3115IDHD-2#WTRPBF

pdf

PCN22_0081_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3115EFE-2#PBF

量产

LTC3115EFE-2#TRPBF

量产

LTC3115HFE-2#PBF

量产

LTC3115HFE-2#TRPBF

量产

LTC3115IFE-2#PBF

量产

LTC3115IFE-2#TRPBF

量产

LTC3115MPFE-2#PBF

量产

LTC3115MPFE-2#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3115EDHD-2#PBF

量产

LTC3115EDHD-2#TRPBF

量产

LTC3115EFE-2#PBF

量产

LTC3115EFE-2#TRPBF

量产

LTC3115HFE-2#PBF

量产

LTC3115HFE-2#TRPBF

量产

LTC3115IDHD-2#PBF

量产

LTC3115IDHD-2#TRPBF

量产

LTC3115IDHD-2#WPBF

LTC3115IDHD-2#WTRPBF

LTC3115IFE-2#PBF

量产

LTC3115IFE-2#TRPBF

量产

LTC3115MPFE-2#PBF

量产

LTC3115MPFE-2#TRPBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon
4月 12, 2022

- 22_0081

arrow down

Moisture Sensitivity Level Rating Change of LTC3114-1, LTC3115-1, LTC3115-2 with #W for LFCSP Package.

LTC3115EDHD-2#WPBF

LTC3115EDHD-2#WTRPBF

LTC3115IDHD-2#WPBF

LTC3115IDHD-2#WTRPBF

pdf

PCN22_0081_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3115EFE-2#PBF

量产

LTC3115EFE-2#TRPBF

量产

LTC3115HFE-2#PBF

量产

LTC3115HFE-2#TRPBF

量产

LTC3115IFE-2#PBF

量产

LTC3115IFE-2#TRPBF

量产

LTC3115MPFE-2#PBF

量产

LTC3115MPFE-2#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

高压热插拔控制器1
LTC4364
popup image
Cart

推荐新设计使用

具理想二极管的浪涌抑制器

评估套件 1

reference details image

DC2119A

LTC3115EDHD-2演示板 | 2.7V至40VIN，5VOUT (2A)

zoom

DC2119A

LTC3115EDHD-2演示板 | 2.7V至40VIN，5VOUT (2A)

download icon

下载

 print icon

打印
DC2119A
LTC3115EDHD-2演示板 | 2.7V至40VIN，5VOUT (2A)
立即购买 更多内容

产品详情

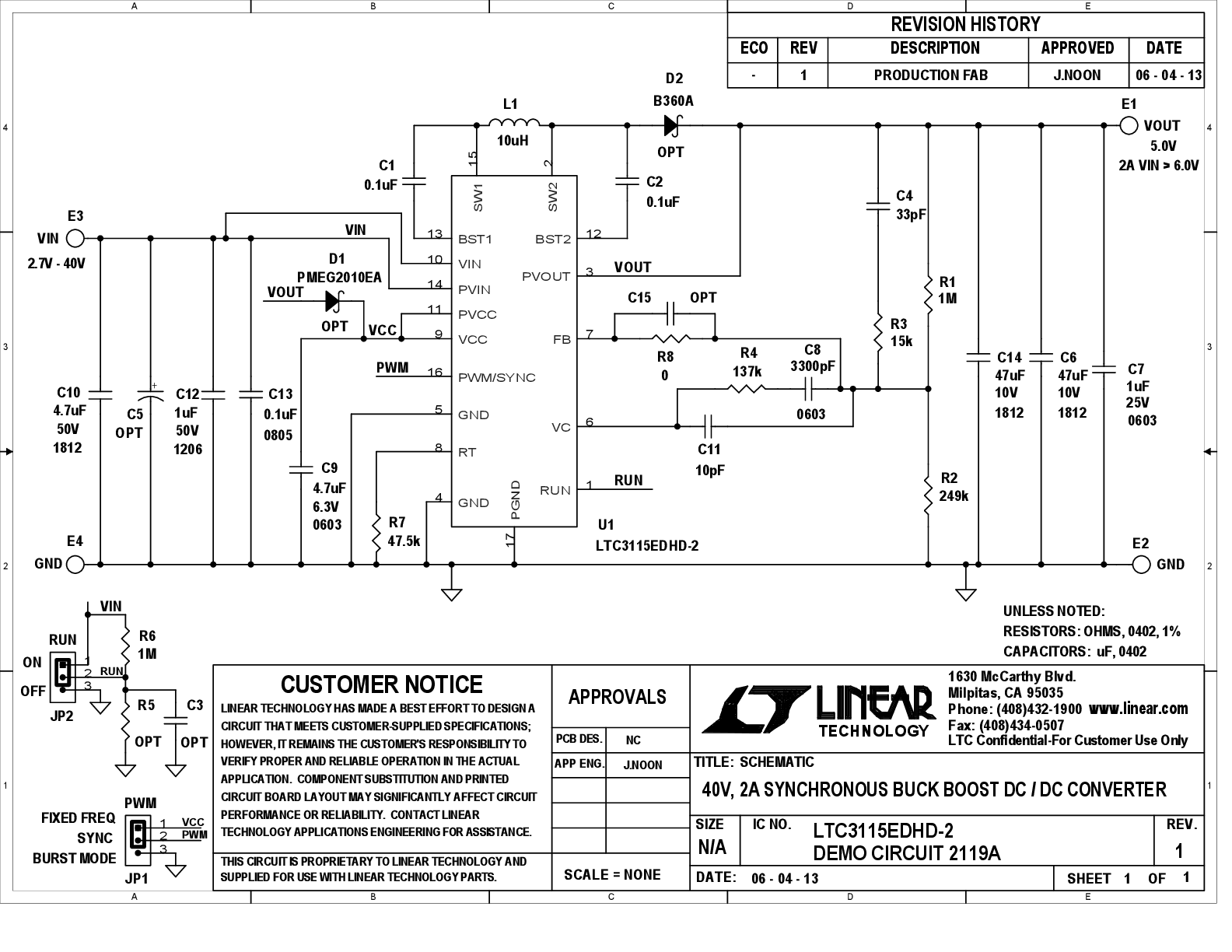

演示电路2119A内置LTC3115-2，这是一款高电压单芯片同步降压-升压转换器，针对具有快速输入电压瞬变的应用进行了优化。DC2119A演示板有两种用户可选的工作模式：突发模式©和强制连续操作（固定频率PWM）(JP1)。还有一个用于使能转换器(JP2)的精确可编程RUN引脚。DC2119A的输入电压范围为2.7V至40V。该演示板设计的输出电压设置为5.0V。LTC3115-2采用专有的低噪声开关算法，可在输入电压高于、低于或等于输出电压的情况下优化效率，并确保在工作模式之间进行无缝变迁。
