概览
优势和特点
- 高效率 (无需检测电阻器)
- 宽输入电压范围：2.5V 至 36V
- 电流模式控制提供了超卓的瞬态响应
- 高的最大占空比 (典型值为 92%)
- 具有 100mV 迟滞的 ±2% RUN 引脚门限
- ±2% 内部电压基准
- 微功率停机模式：IQ = 10μA
- 可利用一个外部电阻器来设置工作频率 (65kHz 至900kHz)
- 可同步至一个频率高达 1.3 x fOSC 的外部时钟
- 由用户控制的脉冲跳跃或突发模式 (Burst Mode®) 操作
- 内部 5.2V 低压差电压稳压器
- 输出过压保护
- 能利用一个检测电阻器进行操作，以适合高输出电压应用

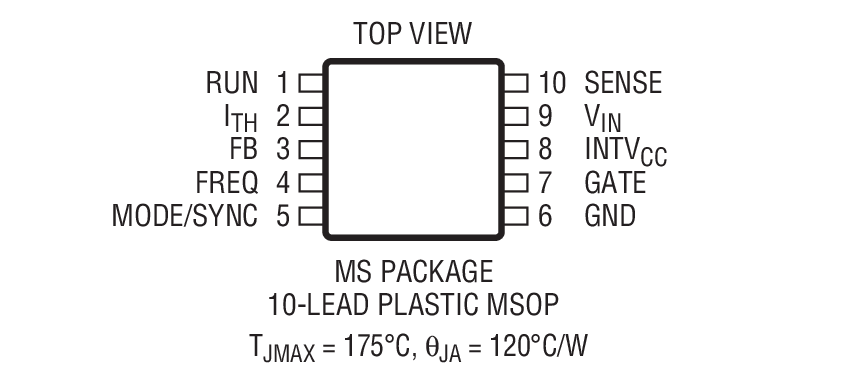

- 小型 10 引脚 MSOP 封装
产品详情

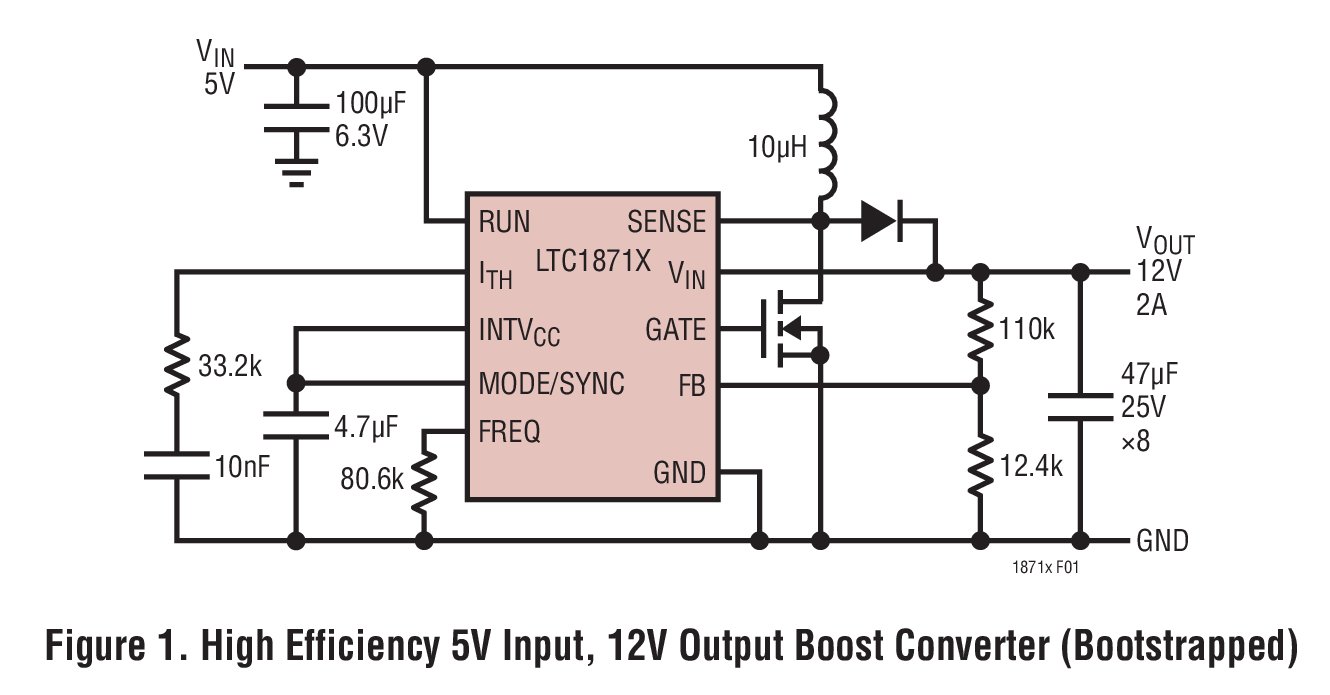

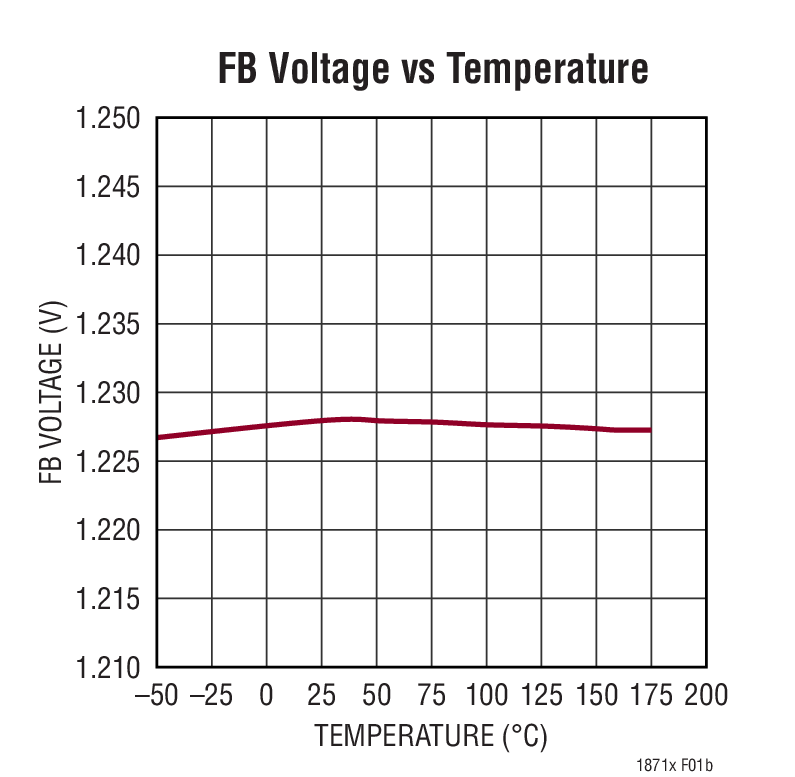

LTC®1871X是一款宽输入范围、电流模式、升压、反激式或SEPIC控制器，用于驱动一个N沟道功率MOSFET。LTC1871X的额定结温为175°C，并在175°C下进行了100%测试。它针对中低功率应用，因此通过利用功率MOSFET的导通电阻，可消除使用电流检测电阻的需要，从而较大限度地提高了效率。
IC的工作频率可在65kHz至900kHz范围内使用一个外部电阻设置，并且可以利用MODE/SYNC引脚与外部时钟同步。LTC1871X可在轻负载下采用突发工作模式，最小工作电源电压和关断静态电流分别低至2.5V和10μA，非常适用于电池供电系统。
对于要求进行恒定频率操作的应用，可采用MODE/SYNC引脚使突发模式操作失效。通过将SENSE引脚连接到功率MOSFET源极中的电阻，LTC1871X可以实现更高的输出电压升压、SEPIC和反激应用。LTC1871X采用10引脚MSOP封装。
| VIN 范围 | INTVCC | 特性 | |
| LTC1871 | 2.5V 至 36V | 5.2V | |
| LTC1871-1 | 2.5V 至 36V | 5.2V | 较低的突发模式阈值（0.195V与0.3V） |
| LTC1871-7 | 6V 至 36V | 7V | 驱动6V栅极N沟道MOSFET |
| LTC1871X | 2.5V 至 36V | 5.2V | 175°C结温，在175°C下进行100%测试 |
应用
- 电信电源
- 便携式电子设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
R384 Reliability Data3/26/2018
工具及仿真模型
LTspice中提供以下器件型号：
LTC1871
LTC1871-1
LTC1871-7
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1871XMS#PBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| LTC1871XMS#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| Wafer Fabrication Data | R384 Reliability Data |
