LTC1871

量产

宽输入范围、No R_SENSE^™ 电流模式升压、反激和 SEPIC 控制器

数据手册产品选型表

产品模型: 7

Viewing:

产品详情

高效率，无需检测电阻 (No R_SENSE)
宽输入电压范围：2.5V 至 36V
电流模式控制提供了优越的瞬态响应
高最大占空比 (典型值为 92%)
具有 100mV 迟滞的 ±2% RUN 引脚门限
±1% 内部电压基准
微功率停机模式：I_Q = 10µA
利用一个外部电阻实现可设置工作频率 (50kHz 至 1MHz)
可与一个外部时钟同步至 1.3 x f_OSC
用户控制的脉冲跳跃或突发方式 (Burst Mode^®) 操作
内部 5.2V 低压降稳压器
输出过压保护
可利用一个检测电阻进行操作以适合高输出电压应用

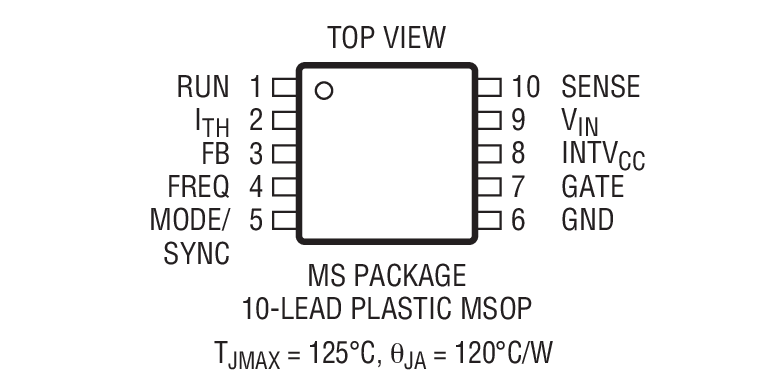

采用了小型 10 引脚 MSOP 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC1871EMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1871EMS#TR	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1871EMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1871HMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1871HMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1871IMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1871IMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
6月 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
		PCN24_0004_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1871EMS#PBF	量产
LTC1871EMS#TRPBF	量产
LTC1871IMS#PBF	量产
LTC1871IMS#TRPBF	量产
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC1871EMS#PBF	量产
LTC1871EMS#TR
LTC1871EMS#TRPBF	量产
LTC1871HMS#PBF	量产
LTC1871HMS#TRPBF	量产
LTC1871IMS#PBF	量产
LTC1871IMS#TRPBF	量产
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1871EMS#TR
LTC1871HMS#PBF	量产
LTC1871HMS#TRPBF	量产
7月 12, 2022 - 22_0157 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
		PCN22_0157_Form Material_Report Qualification Results Summary Delta Qualification Matrix Detailed Parts List
LTC1871HMS#PBF	量产
LTC1871HMS#TRPBF	量产
6月 21, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1871HMS#PBF	量产
LTC1871HMS#TRPBF	量产
8月 16, 2021 - 20_0040 Discontinuation of Lead Finished Parts for MSOP Package.
		PDN20_0040_Form Material_Report
LTC1871EMS#TR		PDN20_0040_Form Material_Report

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
硅振荡器 2
LTC6908		具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909	量产	采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC1871
LTC1871-1
LTC1871-7

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC1871EMS | 升压控制器，3V ≤ VIN ≤ 5V，VOUT = 5V(7A)

立即购买更多内容

产品详情

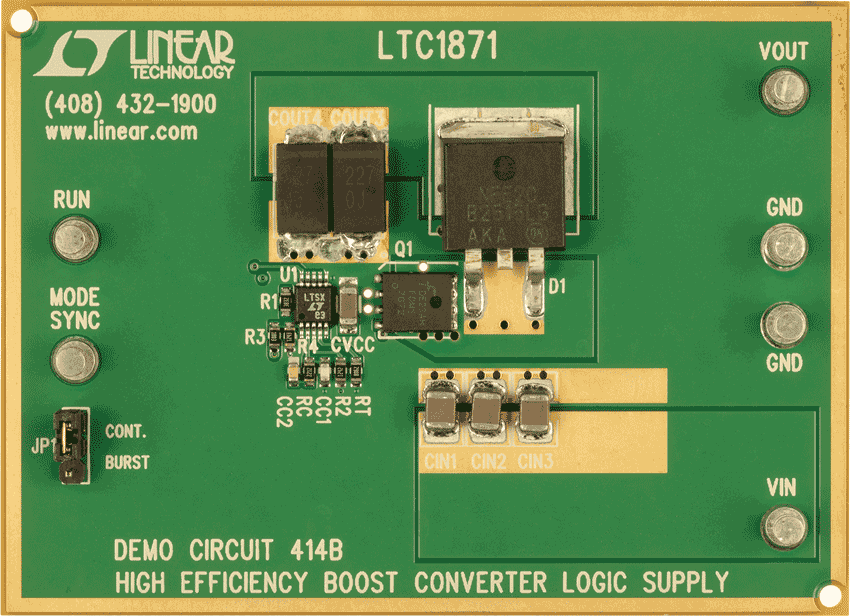

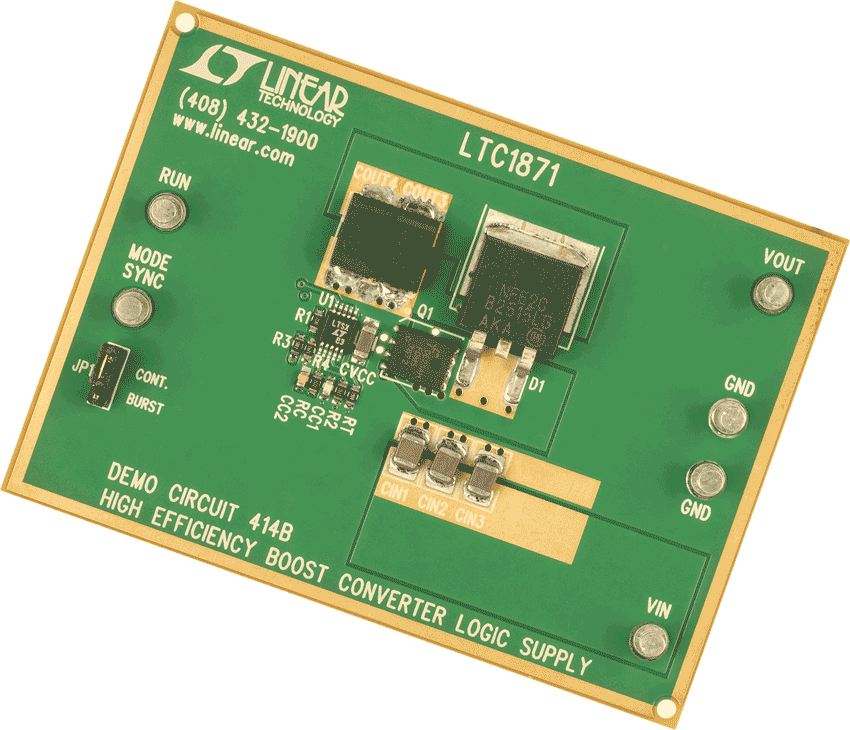

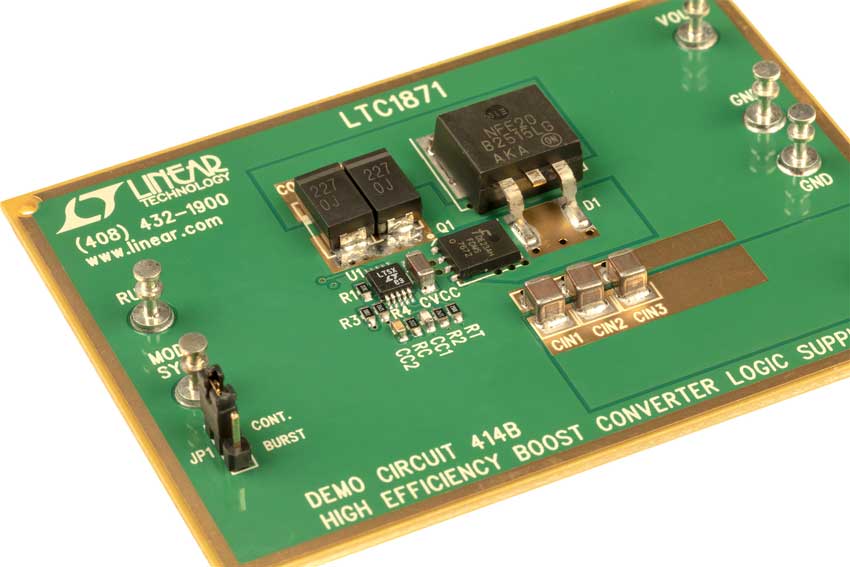

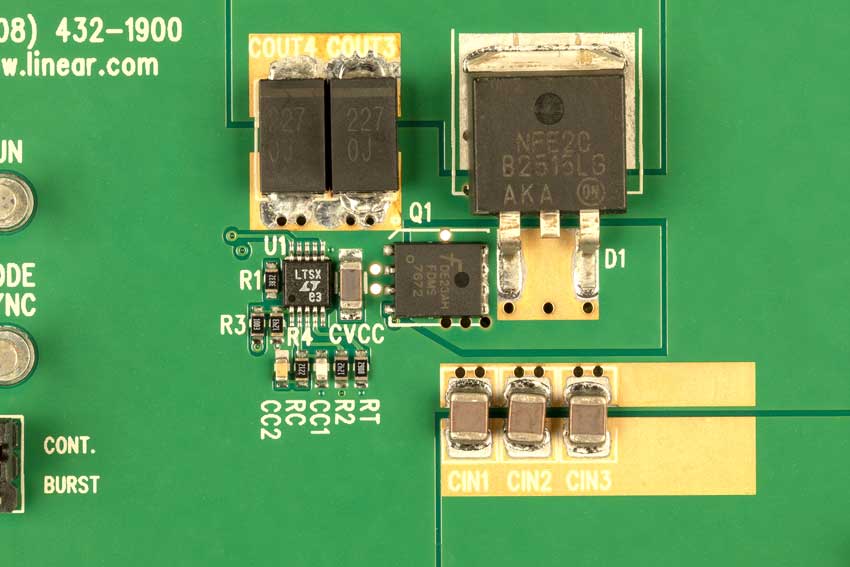

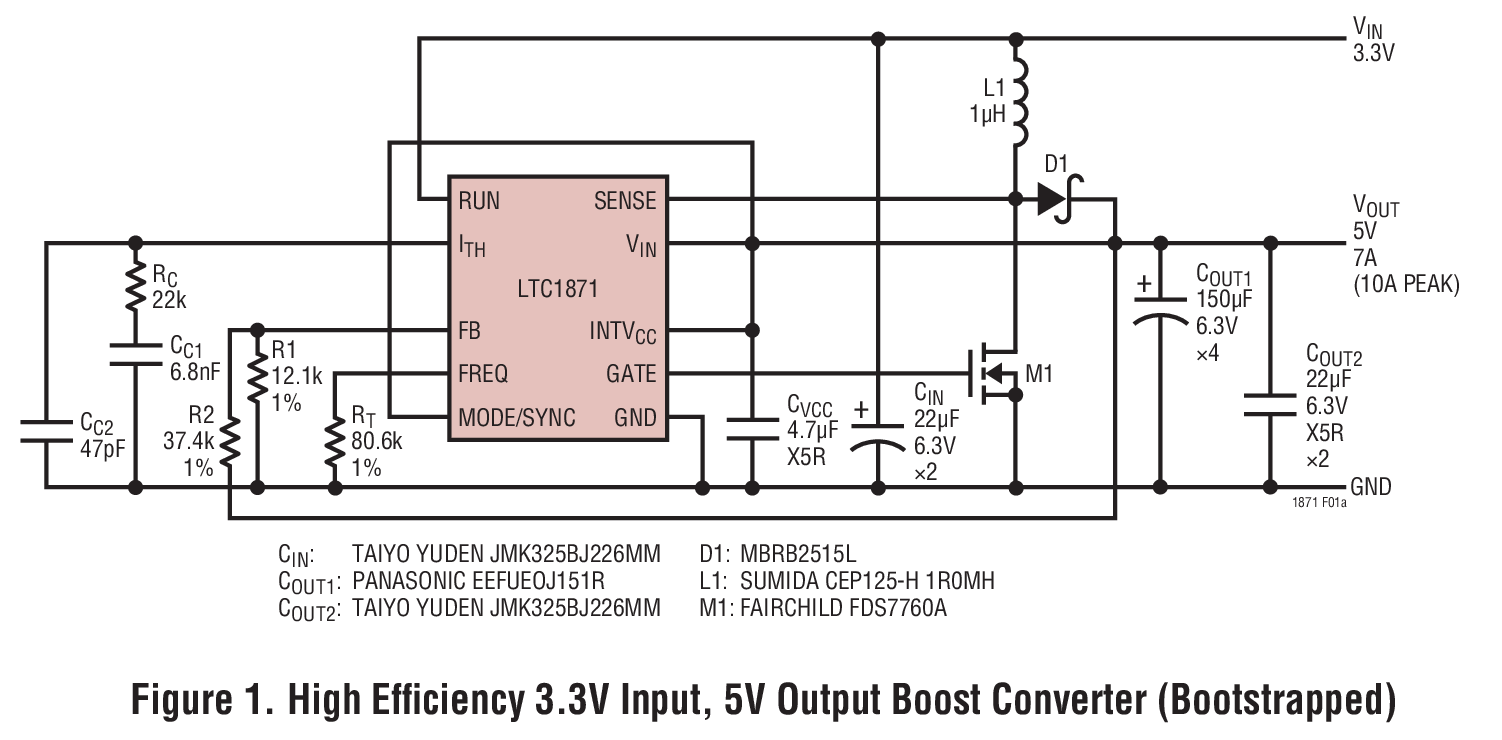

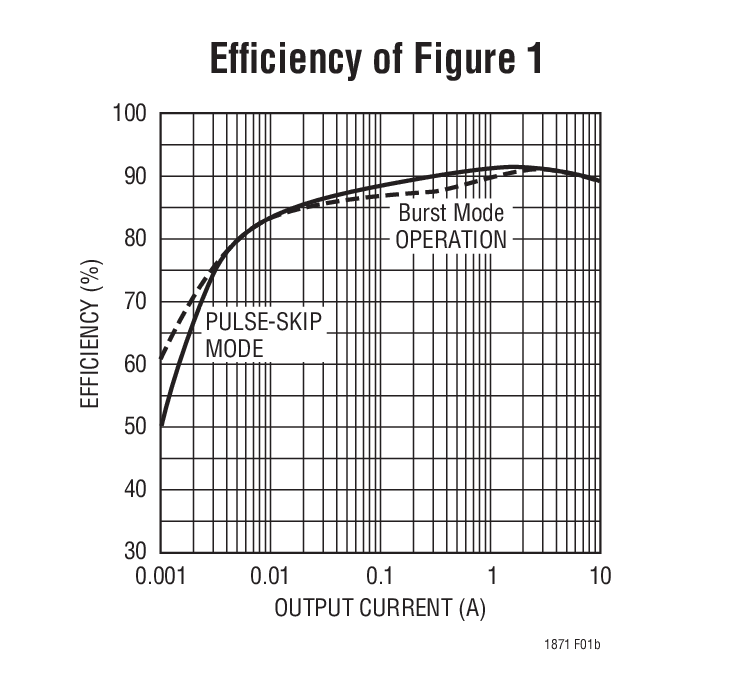

演示电路DC414是一款升压DC-DC转换器，内置LTC1871。该电路能够通过3.3V输入电源提供5V（7A，10A峰值）输出电压。根据轻载条件下的两种工作模式，提供外部频率同步：突发（Burst mode™）工作模式以降低开关损耗并维持高工作频率，和连续模式以便在低静态电流下提供恒定的工作频率。LTC1871是一款No R_SENSE^™电流模式升压控制器。无需电流检测电阻，可使演示电路效率高达95%。LTC1871的工作频率可达1MHz，允许使用小型电感和电容。LTC1871具有10μA的低关断静态电流，使其非常适合电池供电系统。应用包括电信电源、蜂窝电话、PDA和便携式电子设备。

资料

DC414B - Design Files
596.00K

DC414B - Demo Manual
63.00K

DC414B - Schematic
28.00K

LTC1871EMS | 高效率SEPIC转换器，5V-15V输入，12VOUT (2A)

立即购买更多内容

产品详情

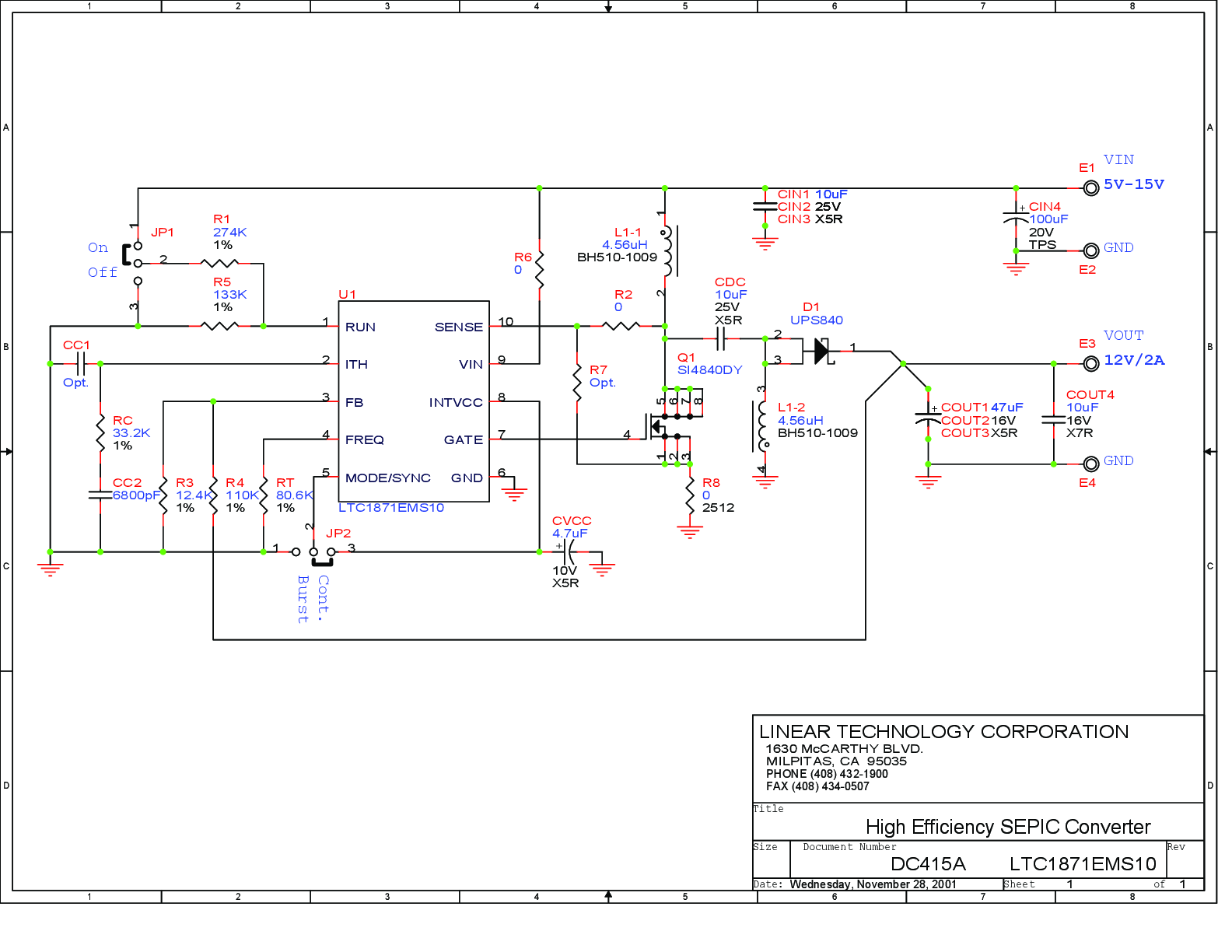

演示电路415是一款SEPIC（升压或降压）DC/DC转换器，内置LTC1871控制器。该电路能够通过5V至15V的输入电压提供12V 输出电压和2A电流。提供外部频率同步，在轻负载条件下支持两种工作模式：Burst Mode^®工作模式降低了开关损耗并保持高运行效率；连续模式可提供恒定工作频率和低静态电流。

资料

DC415A - Demo Manual
88.00K

DC415A - Schematic
70.00K

DC415A - Design File
583.00K
