概览

优势和特点

  • 高效率 (无需检测电阻器)
  • 宽输入电压范围:2.5V 至 36V
  • 电流模式控制提供了超卓的瞬态响应
  • 高最大占空比 (典型值为 92%)
  • 具 100mV 迟滞的 ±2% RUN 引脚门限
  • ±1% 内部电压基准
  • 面向宽输入范围应用的超低脉冲跳跃门限
  • 微功率停机模式:IQ = 10μA
  • 可利用一个外部电阻器来设置工作频率 (50kHz 至1MHz)
  • 可同步至一个频率高达 1.3 x fOSC 的外部时钟
  • 由用户控制的脉冲跳跃或突发模式 (Burst Mode®) 操作
  • 内部 5.2V 低压差电压稳压器
  • 输出过压保护
  • 能利用一个检测电阻器进行操作,以适合高输出电压应用
  • 小型 10 引脚 MSOP 封装



产品详情

LTC®1871-1 是一款宽输入范围、电流模式、升压、反激式或 SEPIC 控制器,用于驱动一个 N 沟道功率 MOSFET,所需的外部元件极少。它通过利用功率 MOSFET 的接通电阻免除了增设一个电流检测电阻器的需要,从而最大限度地提高了效率。通过把 SENSE 引脚连接至一个位于功率MOSFET 源极中的电阻器,即可将 LTC1871-1 用于输出电压较高的应用。

可利用一个外部电阻器将该 IC 的工作频率设定在 50kHz 至1MHz 的范围内,也可以采用 MODE/SYNC 引脚使其同步至一个外部时钟。

LTC1871-1 与 LTC1871 的不同之处在于前者具有一个较低的脉冲跳跃门限,因而使其非常适合于那些需要在轻负载条件下执行恒定频率操作的应用。较低的脉冲跳跃门限还有助于在具有宽输入电压范围的应用中保持恒定频率操作。对于那些需要主端至副端隔离的应用,请查阅 LTC1871 的数据表。

LTC1871-1 采用了 10 引脚 MSOP 封装。




应用

  • 电信电源
  • 便携式电子设备



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

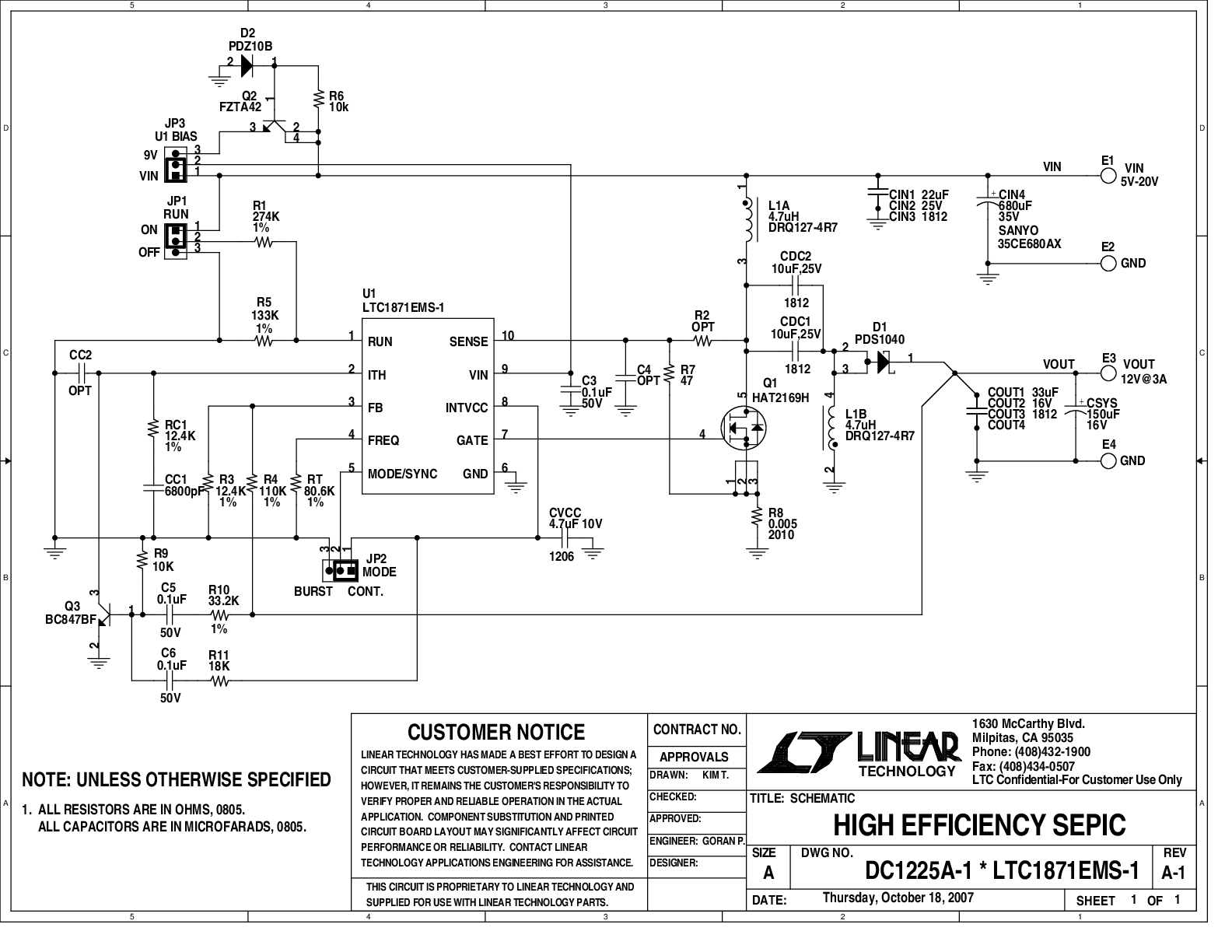

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC1871
LTC1871-1
LTC1871-7
