概览

优势和特点

  • 专为高输入电压应用而优化
  • 宽芯片电源电压范围:6V 至 36V
  • 内部 7V 低压差稳压器专为 6V 额定电压 MOSFET 而优化
  • 电流模式控制提供了卓越的瞬态响应
  • 高的最大占空比 (典型值为92%)
  • 具 100mV 迟滞的 ±2% RUN 门限
  • ±1% 内部电压基准
  • 微功率停机模式:IQ = 10μA
  • 可利用一个外部电阻器来设置工作频率 (50kHz 至 1MHz)
  • 可同步至一个频率高达 1.3 x fOSC 的外部时钟
  • 由用户控制的脉冲跳跃或突发模式 (Burst Mode®) 操作
  • 输出过压保护
  • 可以在 No RSENSE (无检测电阻器) 模式中使用 (对于 VDS < 36V)

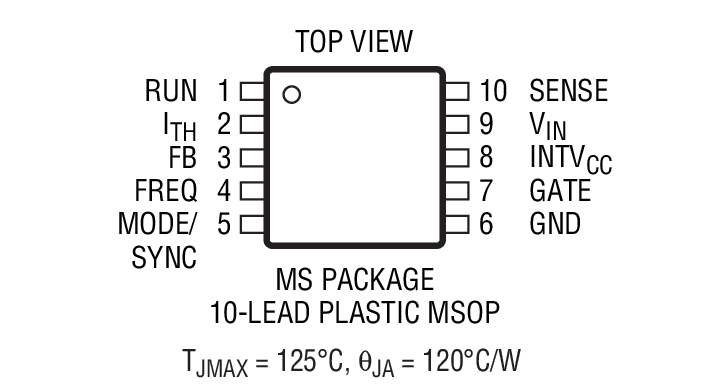

  • 小型 10 引脚 MSOP 封装

产品详情

LTC®1871-7 是一款电流模式、升压、反激和 SEPIC 型控制器,专为在高电压应用中驱动 6V 额定电压 MOSFET 而优化。LTC1871-7 在低功率或高功率应用中同样能够良好地运行,而且只需极少的元件即可提供一个完整的电源解决方案。可利用一个外部电阻器将开关频率设定在 50kHz 至 1MHz 的范围内,也可以采用 MODE/SYNC 引脚使其同步至一个外部时钟。轻负载条件下的突发模式操作、很低的最小工作电源电压 (6V) 和 10μA 的低停机静态电流使得 LTC1871-7 非常适合于电池供电型系统。对于那些要求执行恒定频率操作的应用,可以采用 MODE/SYNC 引脚来禁止突发模式操作。LTC1871-7 采用 10 引脚 MSOP 封装。


应用

  • 电信电源
  • 42V 汽车系统
  • 24V 工业控制
  • IP 电话电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC1871
LTC1871-1
LTC1871-7
