特性
- 高效率电流模式控制器
- 无需检测电阻
- 在高电流下可稳定工作
- 两个N沟道MOSFET同步驱动
- 宽VIN范围:3.7V至36V
- 宽VOUT范围:1.19V至VIN
- ±1% 1.19V基准电压源
- 具有注入锁定的可编程固定频率
- 极低工作压差:99%占空比
- 强制连续模式控制引脚
- 可选可编程软启动
- 引脚可选输出电压
- 折返限流
- 输出过压保护
- 逻辑控制微功耗关断:IQ < 30µA

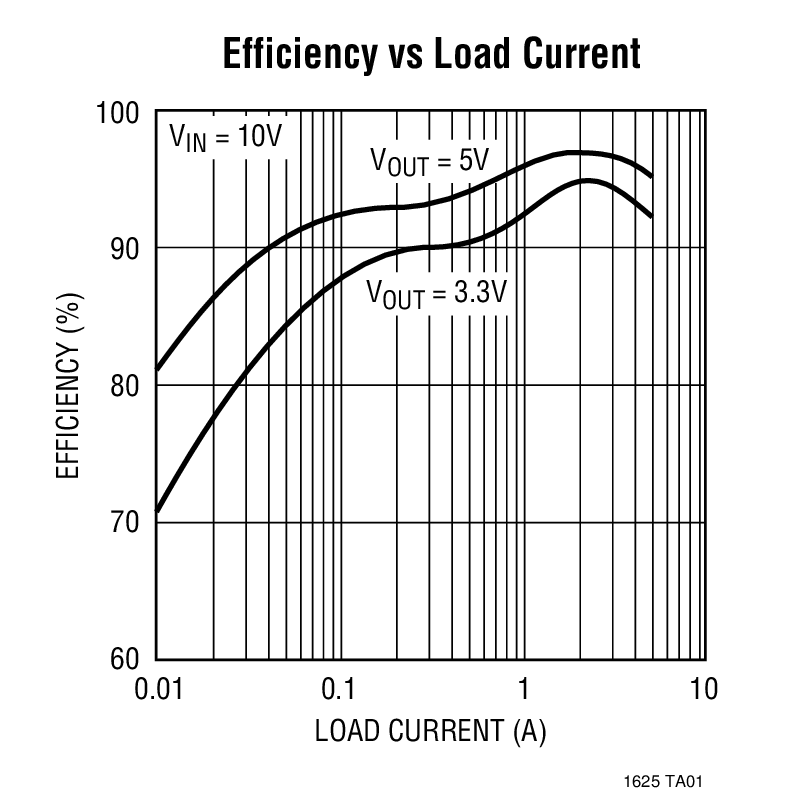

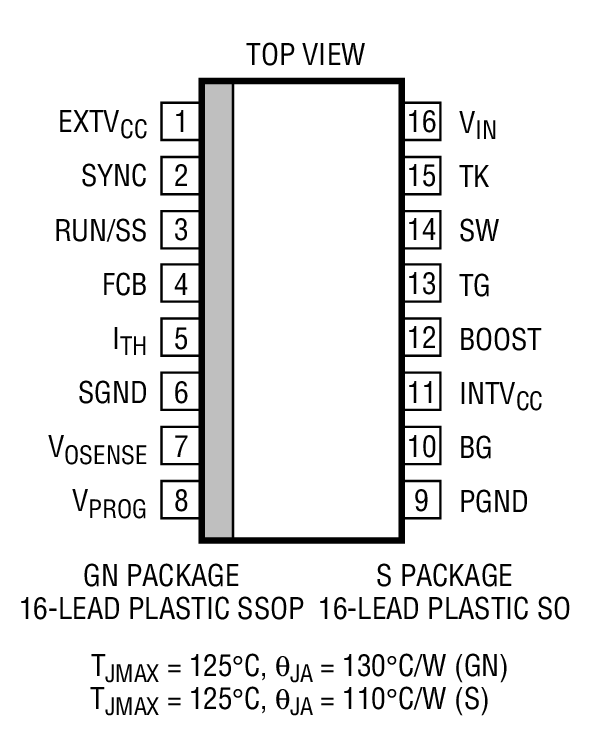

- 提供16引脚窄体SSOP和SO封装
LTC1625是一款同步降压开关稳压器控制器,可使用很少的外部元件驱动外部N通道功率MOSFET级。具有MOSFET VDS检测功能的电流模式控制无需检测电阻并可提高效率。150kHz的标称内部振荡器频率可在1.5:1频率范围内同步至外部时钟。
低负载电流下的突发工作模式(Burst Mode™)可降低开关损耗,而低压差工作模式可延长电池供电系统的工作时间。当主输出负载较小时,通过禁用突发工作模式,强制连续模式控制引脚有助于调节辅助绕组。
通过折返限流和输出过压比较器提供故障保护。连接至RUN/SS引脚的外部电容提供软启动功能,用于电源时序控制。宽电源范围支持3.7V(LTC1625I为3.9V)至36V输入电压和1.19V至VIN输出电压。
应用
- 笔记本电脑和掌上型电脑、PDA
- 蜂窝电话和无线调制解调器
- 电池充电器
- 分布式电源
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ltc1625
文档
筛查
1 应用
数据手册
2
用户手册
1
216.00K
应用笔记
1
设计笔记
3
HTML
HTML
可靠性数据
1
18.89 K
技术文章
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
设计笔记 3
技术文章 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC1625CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) |
|
|
LTC1625CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
|
|
LTC1625CS#PBF | 16-Lead SOIC (Narrow 0.15 Inch) |
|
|
LTC1625CS#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) |
|
|
LTC1625IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) |
|
|
LTC1625IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
|
|
LTC1625IS#PBF | 16-Lead SOIC (Narrow 0.15 Inch) |
|
|
LTC1625IS#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) |
|
- LTC1625CGN#PBF
- 引脚/封装图-中文版
- 16-Lead SSOP (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC1625CGN#TRPBF
- 引脚/封装图-中文版
- 16-Lead SSOP (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC1625CS#PBF
- 引脚/封装图-中文版
- 16-Lead SOIC (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC1625CS#TRPBF
- 引脚/封装图-中文版
- 16-Lead SOIC (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC1625IGN#PBF
- 引脚/封装图-中文版
- 16-Lead SSOP (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC1625IGN#TRPBF
- 引脚/封装图-中文版
- 16-Lead SSOP (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC1625IS#PBF
- 引脚/封装图-中文版
- 16-Lead SOIC (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC1625IS#TRPBF
- 引脚/封装图-中文版
- 16-Lead SOIC (Narrow 0.15 Inch)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1625CGN#PBF
量产
LTC1625CGN#TRPBF
量产
LTC1625IGN#PBF
量产
LTC1625IGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1625CGN#PBF
量产
LTC1625CGN#TRPBF
量产
LTC1625IGN#PBF
量产
LTC1625IGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1625CGN#PBF
量产
LTC1625CGN#TRPBF
量产
LTC1625IGN#PBF
量产
LTC1625IGN#TRPBF
量产
10月 24, 2024
- 24_0246
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LTC1625CS#PBF
量产
LTC1625CS#TRPBF
量产
LTC1625IS#PBF
量产
LTC1625IS#TRPBF
量产
10月 12, 2022
- 22_0252
Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package
LTC1625CS#PBF
量产
LTC1625CS#TRPBF
量产
LTC1625IS#PBF
量产
LTC1625IS#TRPBF
量产
8月 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LTC1625CS#PBF
量产
LTC1625CS#TRPBF
量产
LTC1625IS#PBF
量产
LTC1625IS#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1625CGN#PBF
量产
LTC1625CGN#TRPBF
量产
LTC1625IGN#PBF
量产
LTC1625IGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1625CGN#PBF
量产
LTC1625CGN#TRPBF
量产
LTC1625IGN#PBF
量产
LTC1625IGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1625CGN#PBF
量产
LTC1625CGN#TRPBF
量产
LTC1625IGN#PBF
量产
LTC1625IGN#TRPBF
量产
10月 24, 2024
- 24_0246
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LTC1625CS#PBF
量产
LTC1625CS#TRPBF
量产
LTC1625IS#PBF
量产
LTC1625IS#TRPBF
量产
10月 12, 2022
- 22_0252
Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package
LTC1625CS#PBF
量产
LTC1625CS#TRPBF
量产
LTC1625IS#PBF
量产
LTC1625IS#TRPBF
量产
8月 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LTC1625CS#PBF
量产
LTC1625CS#TRPBF
量产
LTC1625IS#PBF
量产
LTC1625IS#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
多个输出降压调节器1 |
||||
推荐新设计使用 |
具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器 |
|||
浪涌抑制器、过压和过流保护1 |
||||
推荐新设计使用 |
具电流限制功能的高电压浪涌抑制器 |
|||
数字电源系统管理器1 |
||||
推荐新设计使用 |
具有精确输出电流的4通道PMBus电源系统管理器 |
|||
双电源监控器1 |
||||
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
评估套件 1

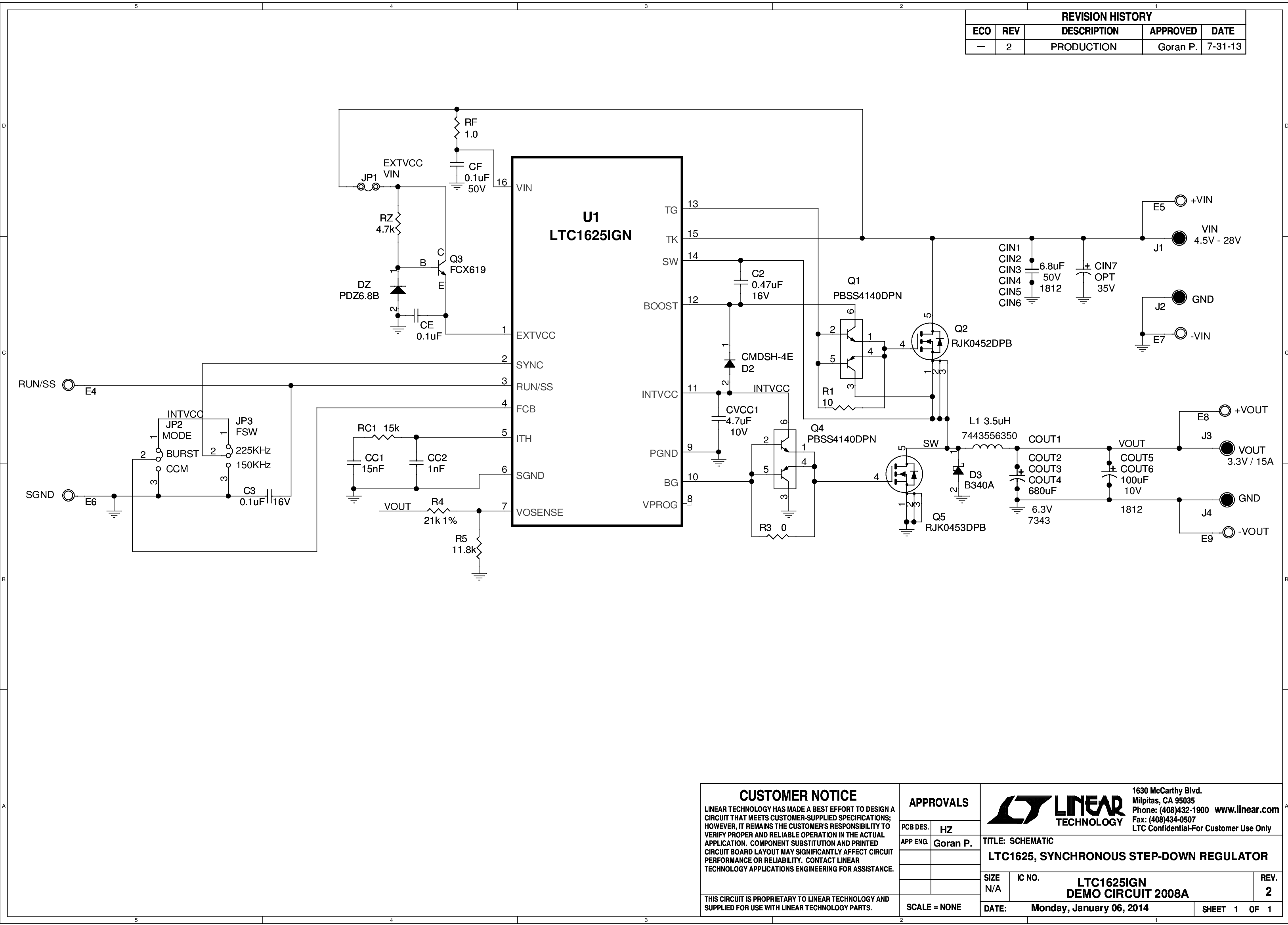

DC2008A
LTC1625IGN Demo Board | 4.5V ≤ VIN ≤ 28V; VOUT = 3.3V @ 15A
产品详情
Demonstration circuit DC2008 is DC/DC buck converter featuring the LTC1625 constant frequency current mode buck controller. The DC2008A operates over a 4.5V to 28V input and provides 15A of output current as shown in Figure 3. The 225kHz constant frequency operation results in a small and efficient circuit. The converter provides high output voltage accuracy (typically ±3%) over a wide load range with no minimum load requirement. The demonstration circuit can be easily modified to generate different output voltages.
