LTC1438

双通道、高效率、低噪声、同步降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 在低输出电流条件下保持恒定频率
  • 双 N 沟道 MOSFET 同步驱动
  • 可编程的固定频率 (PLL 可锁定)
  • 宽 VIN 范围：工作时为 3.5V 至 36V
  • 超高的效率
  • 非常低压差操作：99% 占空比
  • 低压差、0.5A 线性稳压器用于 VPP 发生或低噪声音频电源
  • 内置上电复位定时器
  • 可编程软启动
  • 低电池电量检测器
  • 远端输出电压采样
  • 折返电流限制 (可任选)
  • 引脚可选的输出电压
  • 逻辑控制型微功率停机模式：IQ < 30μA
  • 输出电压范围：1.19V 至 9V
  • 采用 28 引脚和 36 引脚 SSOP 封装

更多细节
show more Icon

LTC®1438 / LTC1439 是双通道、同步降压型开关稳压控制器，其采用一种可锁相的固定频率架构驱动外部 N 沟道功率 MOSFET。Adaptive PowerTM 输出级在高达 400kHz 的频率下有选择性地驱动两个 N 沟道 MOSFET，同时降低开关损耗以在低输出电流条件下保持高效率。

一个采用了外部 PNP 传输器件的 0.5A 辅助线性稳压器提供一个低噪声、低压差电压电源。一个副端绕组反馈控制引脚 (SFB1) 通过强制执行连续操作以保证稳压与主输出端上的负载无关。

LTC1438 / LTC1439 提供了一个额外的比较器以用作低电池电量检测器。这两款器件内置了一个上电复位定时器 (POR)，该定时器在输出位于稳定输出电压的 5% 以内之后产生一个被延迟 65536/fCLK (典型值为 300ms) 的信号。内部阻性分压器提供了引脚可选的输出电压和远端采样能力 (在两个输出端的其中一个上)。

工作电流水平可由用户通过一个外部电流检测电阻器进行设置。宽的输入电源范围提供了从 3.5V 至 30V (最大值为 36V) 的工作范围。

应用
  • 笔记本电脑和掌上型电脑、PDA
  • 便携式仪器
  • 电池供电式设备
  • DC 电源分配系统

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC1438

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 设计笔记
  • 数据手册
  • 规范通知
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/02/2017
英文

LTC1438/LTC1439: Dual High Efficiency, Low Noise, Synchronous Step-Down Switching Regulators Data Sheet

打开PDF文件

redirect
445.00K
download

下载 PDF

PDF Vector

PDF

更新 02/21/2008
日文

LTC1438/LTC1439: デュアル高効率、ローノイズ、同期整流型ステップダウン・スイッチング・レギュレータ データシート

打开PDF文件

redirect
370.00K
download

下载 PDF

应用笔记

2

PDF Vector

PDF

更新 08/20/2007
英文
AN73 - LT1339 Design Manual redirect icon

633.00K

download

下载 PDF

PDF Vector

HTML

更新 02/01/1999
英文
AN-73: LT1339 Design Manual redirect icon

设计笔记

2

PDF Vector

PDF

更新 03/26/2014
英文
DN186 - Optimized DC/DC Converter Loop Compensation Minimizes Number of Large Output Capacitors redirect icon

80.00K

download

下载 PDF

PDF Vector

PDF

更新 02/21/2008
日文
DN186 - DC/DCコンバータのループ補償を最適化し、大容量出力 コンデンサ数を最少に redirect icon

54.00K

download

下载 PDF

规范通知

1

PDF Vector

PDF

更新 11/05/2004
英文
LTC1438/LTC1439 - SPECIFICATION NOTICE redirect icon

110.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC198B - Demo Manual redirect icon

71.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R393 Reliability Data redirect icon

20.93 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 08/01/1998
英文
VID Voltage Programmer for Intel Mobile Processors redirect icon

PDF Vector

HTML

更新 06/01/1999
英文
A Third Generation Dual, Opposing-Phase Switching Regulator Controller redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 9
show more Icon

数据手册 1

LTC1438/LTC1439: Dual High Efficiency, Low Noise, Synchronous Step-Down Switching Regulators Data Sheet

可靠性数据 1

R393 Reliability Data

用户手册 1

DC198B - Demo Manual

应用笔记 2

AN73 - LT1339 Design Manual
AN-73: LT1339 Design Manual

设计笔记 1

DN186 - Optimized DC/DC Converter Loop Compensation Minimizes Number of Large Output Capacitors

技术文章 2

VID Voltage Programmer for Intel Mobile Processors
A Third Generation Dual, Opposing-Phase Switching Regulator Controller

规范通知 1

LTC1438/LTC1439 - SPECIFICATION NOTICE

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC1438CG#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438CG#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438CG-ADJ#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438CG-ADJ#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438IG#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438IG#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438IG-ADJ#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438IG-ADJ#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438XCG#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1438XCG#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1438CG#PBF

量产

LTC1438CG#TRPBF

量产

LTC1438CG-ADJ#PBF

量产

LTC1438CG-ADJ#TRPBF

量产

LTC1438IG#PBF

量产

LTC1438IG#TRPBF

量产

LTC1438IG-ADJ#PBF

量产

LTC1438IG-ADJ#TRPBF

量产

LTC1438XCG#PBF

量产

LTC1438XCG#TRPBF

量产

pdf

PCN22_0171_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1438CG#PBF

量产

LTC1438CG#TRPBF

量产

LTC1438CG-ADJ#PBF

量产

LTC1438CG-ADJ#TRPBF

量产

LTC1438IG#PBF

量产

LTC1438IG#TRPBF

量产

LTC1438IG-ADJ#PBF

量产

LTC1438IG-ADJ#TRPBF

量产

LTC1438XCG#PBF

量产

LTC1438XCG#TRPBF

量产

pdf

PCN22_0171_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

评估套件 1

reference details image

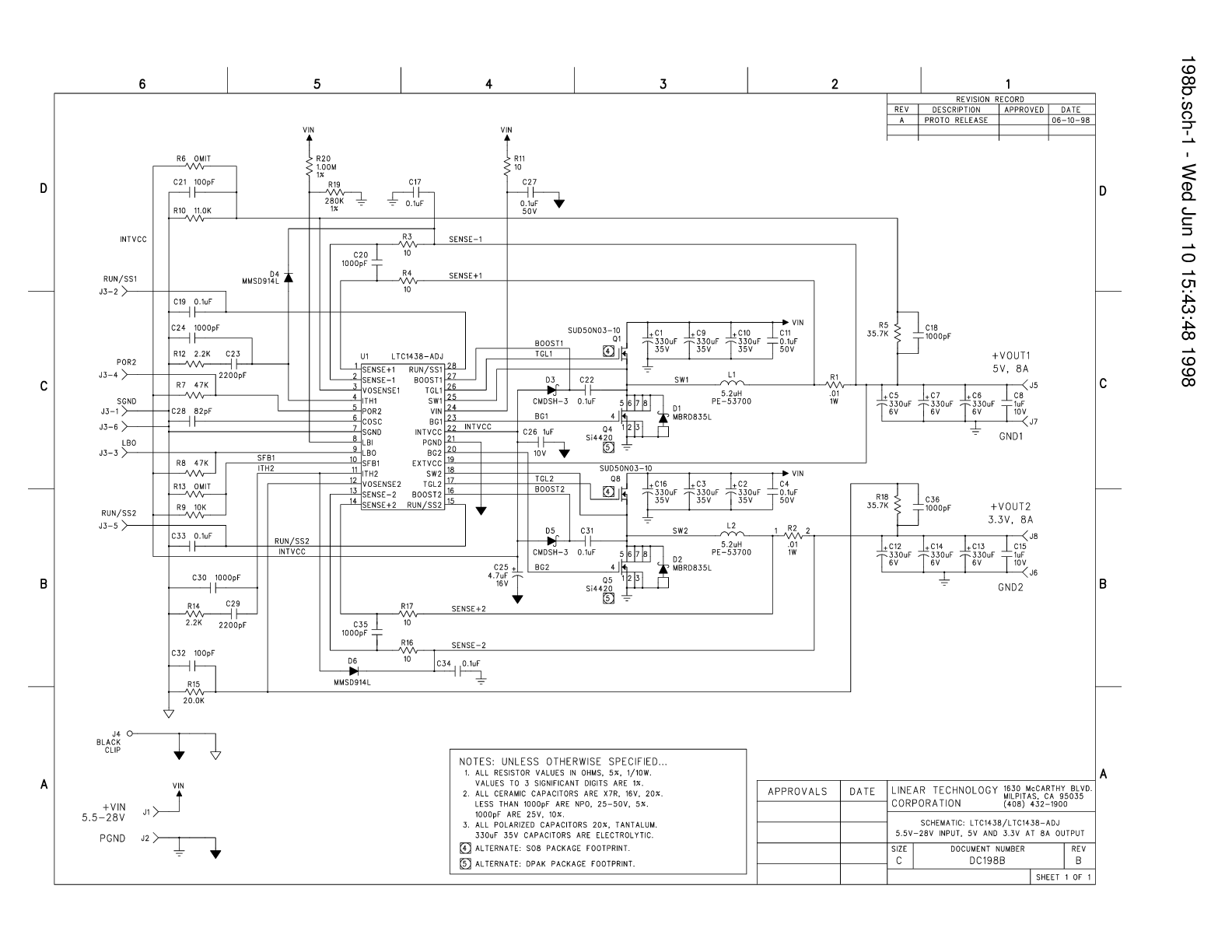

DC198B

LTC1438CG | 双通道同步降压稳压器，输入：5.5V至28V，输出：5V和3.3V (8A)

评估套件1

evaluation kit item images

DC198B

LTC1438CG | 双通道同步降压稳压器，输入：5.5V至28V，输出：5V和3.3V (8A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC1438 - Step-Down (Buck) Regulators Download

6.5 K
