    LT8705A

    80V VIN 和 VOUT 同步、四开关、降压-升压型 DC/DC 控制器

概览

优势和特点

  • 单电感可实现 VIN 高于、低于或等于 VOUT
  • VIN 范围:2.8V (需要 EXTVCC > 6.4V) 至 80V
  • VOUT 范围:1.3V 至 80V
  • 四路 N 沟道 MOSFET 栅极驱动器

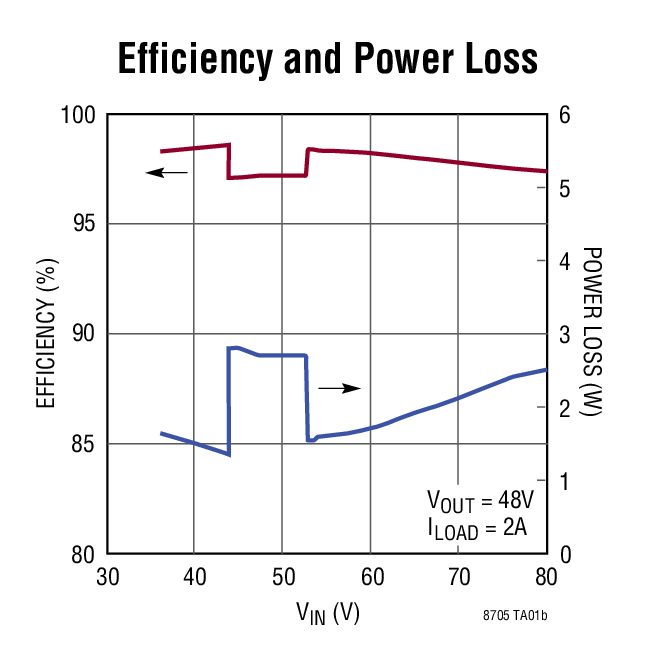

  • 同步整流:效率高达 98%
  • 输入和输出电流监视引脚
  • 可同步的固定频率:100kHz 至 400kHz
  • 集成型输入电流、输入电压、输出电流和输出电压反馈环路
  • 时钟输出可用于监视芯片温度

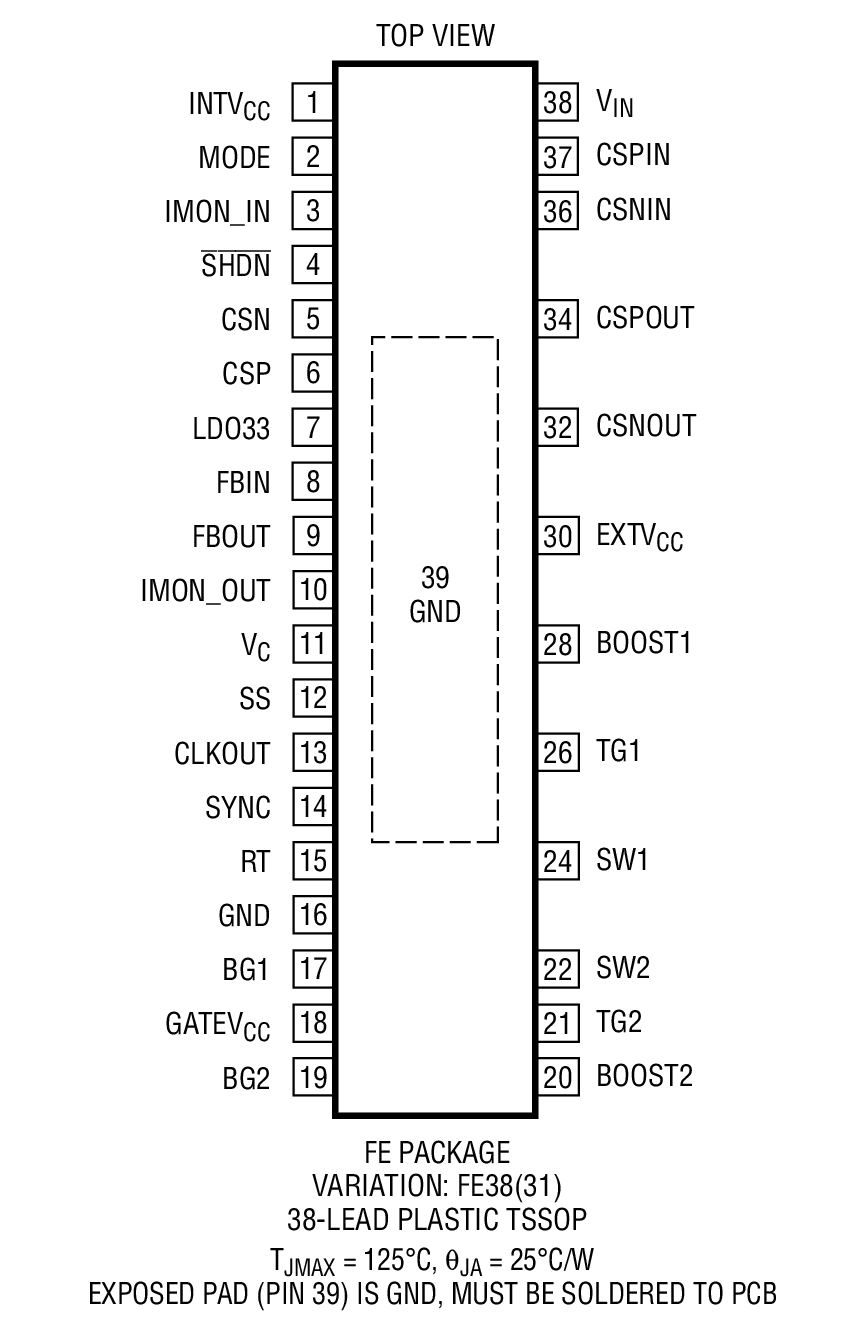

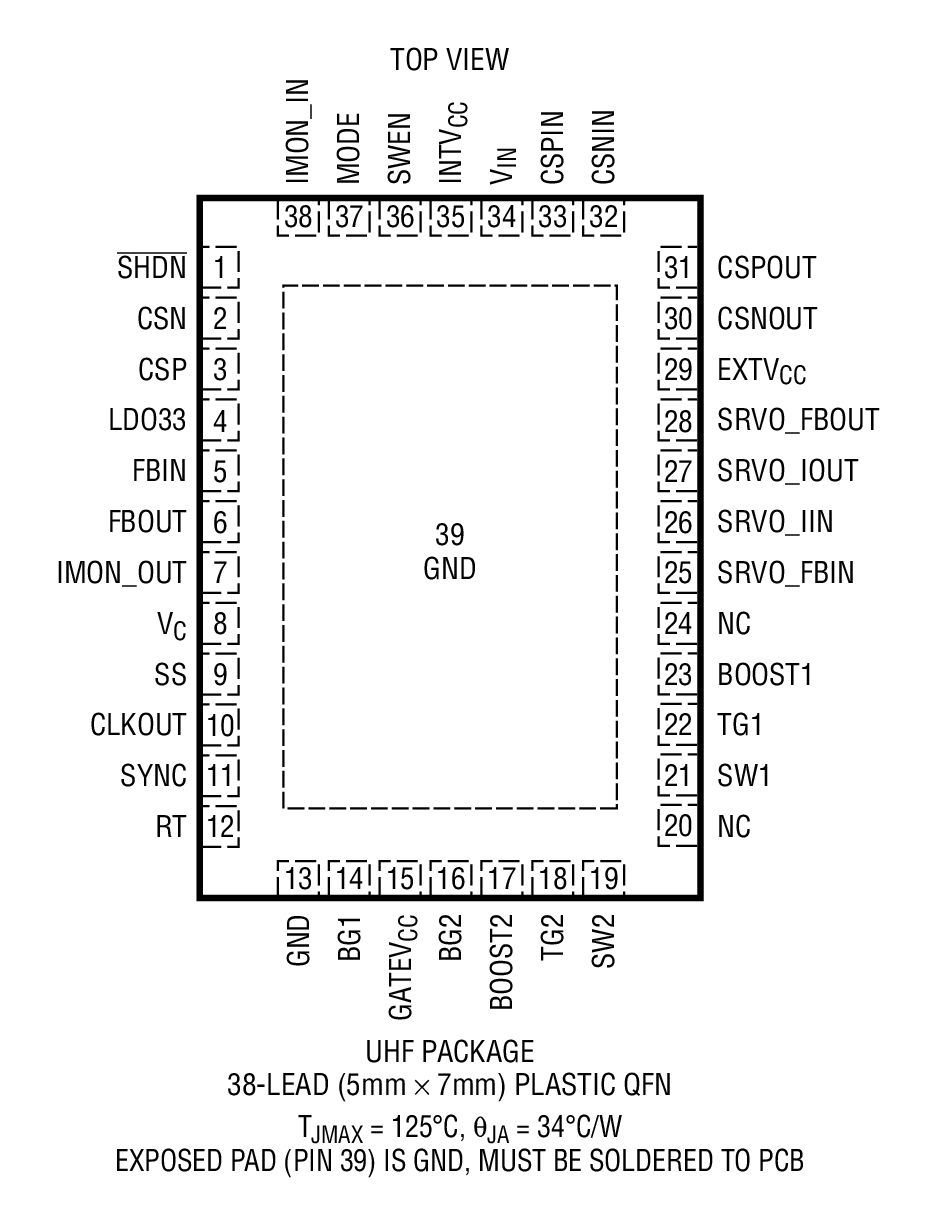

  • 采用 38 引脚 (5mm x 7mm) QFN 封装和 TSSOP 封装 (其中 TSSOP 封装进行了修改以改善高电压操作)

产品详情

LT8705是一款高性能升降压开关稳压器控制器,采用高于、低于或等于输出电压的输入电压工作。该器件集成了输入电流、输入电压、输出电流和输出电压反馈回路。LT8705具有较宽的2.8V至80V输入范围以及1.3V至80V输出范围,兼容大多数太阳能、汽车、电信和电池供电系统。

LT8705具有伺服引脚,以指示哪些反馈环路有效。MODE引脚在轻负载下从突发工作模式(Burst Mode®)、持续或断续导通模式中选择。其他特性包括3.3V/12mA LDO、可同步固定工作频率、板载栅极驱动器、可调UVLO以及输入和输出电流监控和可编程最大电平。


应用

  • 高压升降压转换器
  • 输入或输出限流转换器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

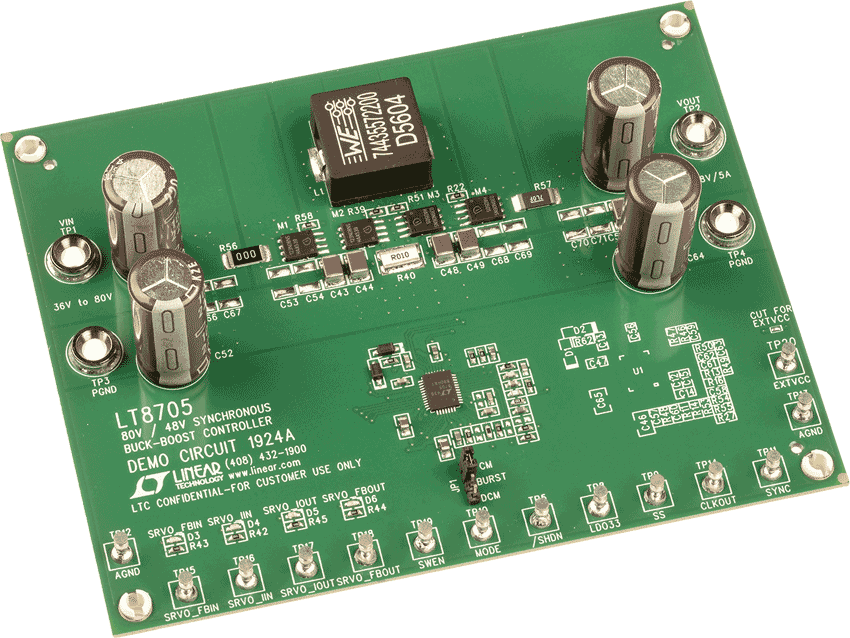

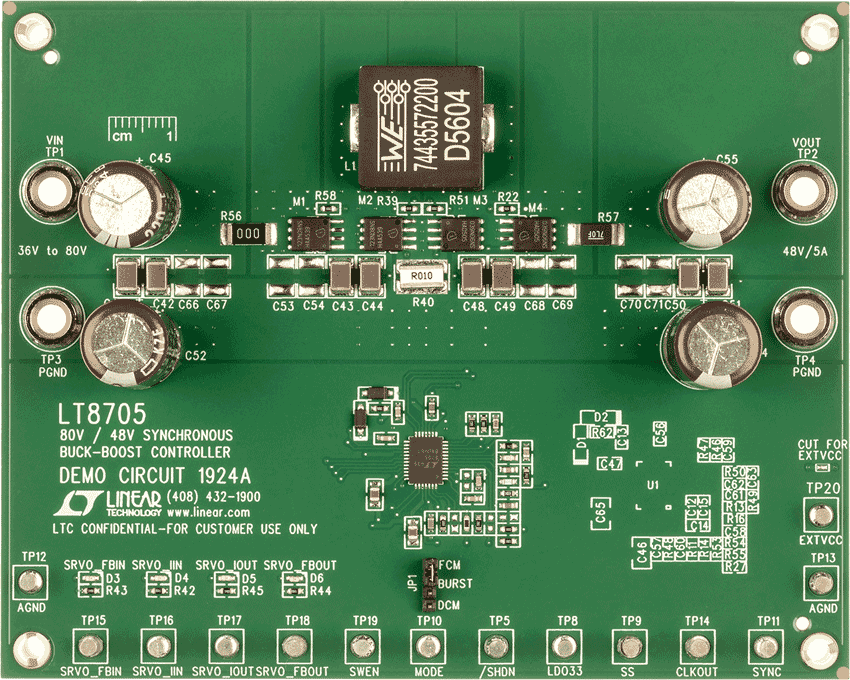

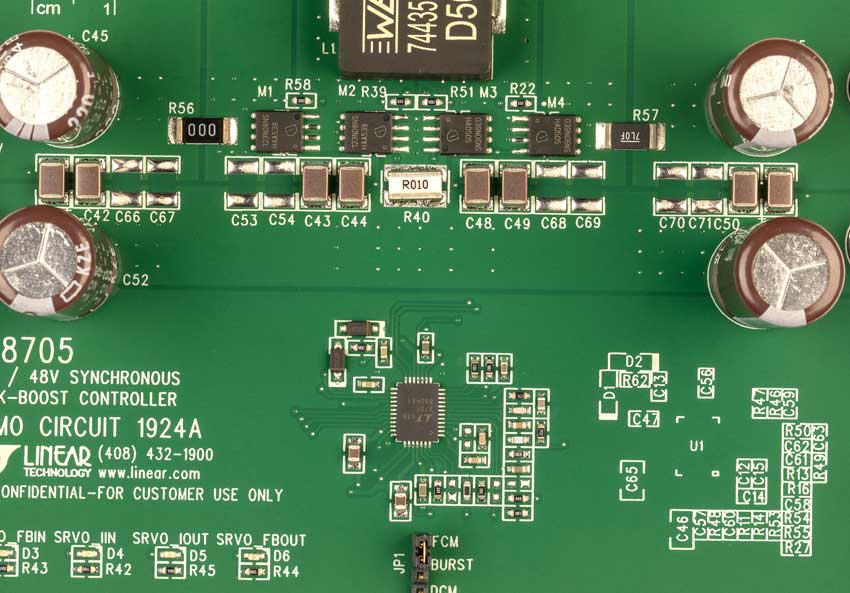

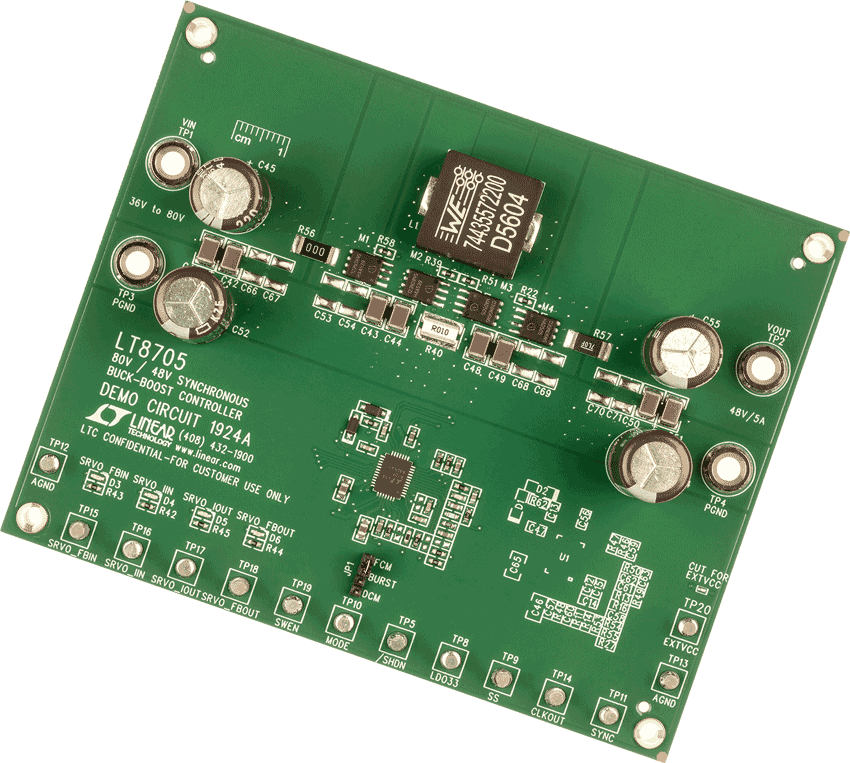

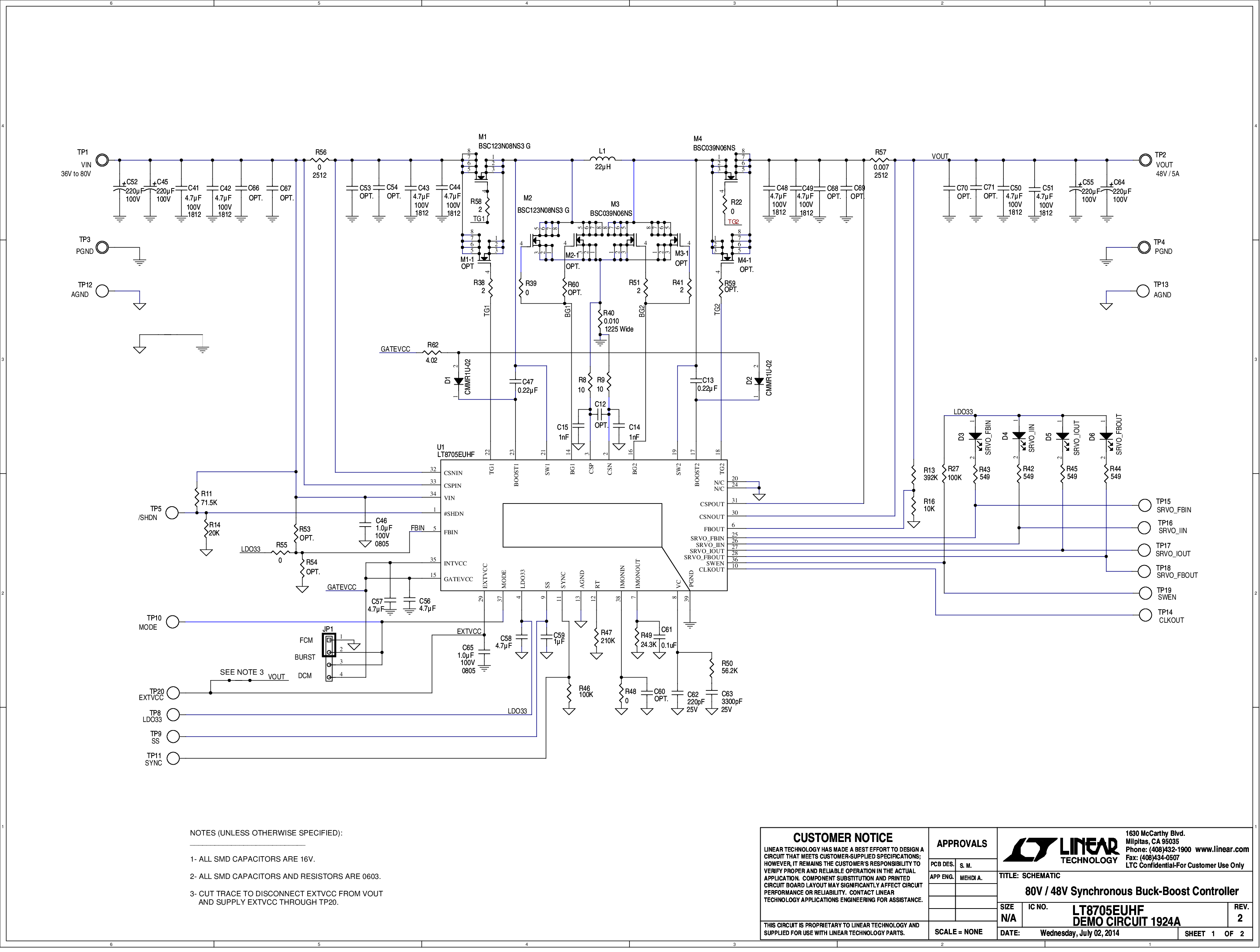

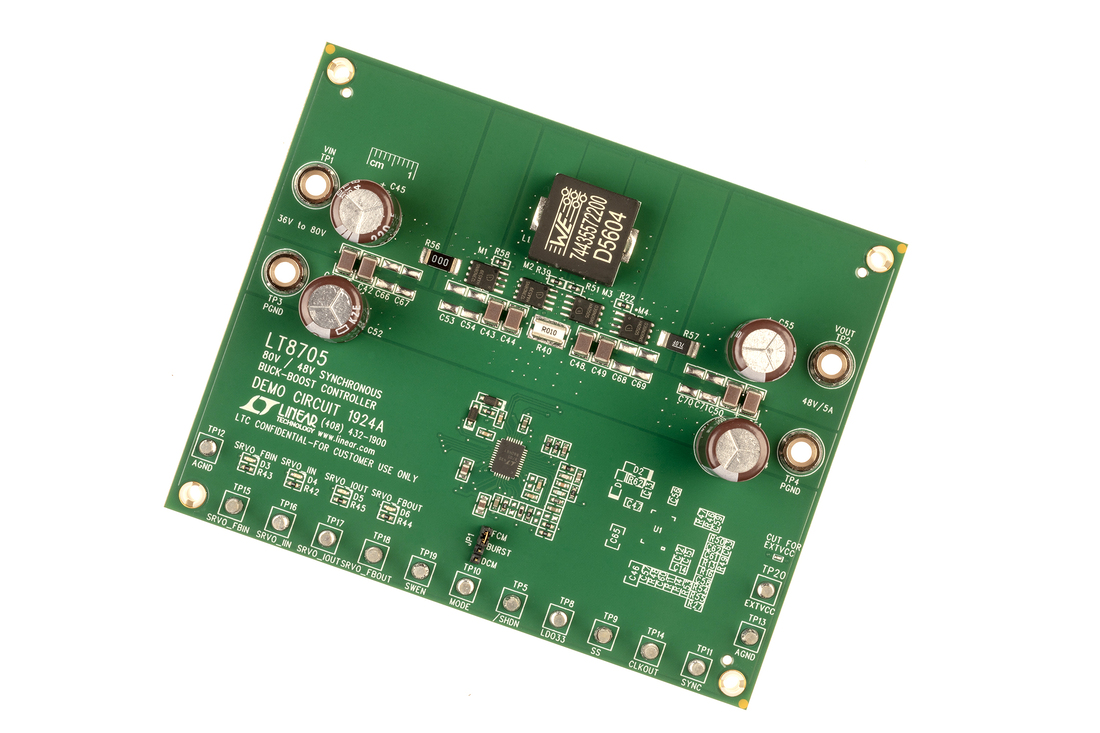

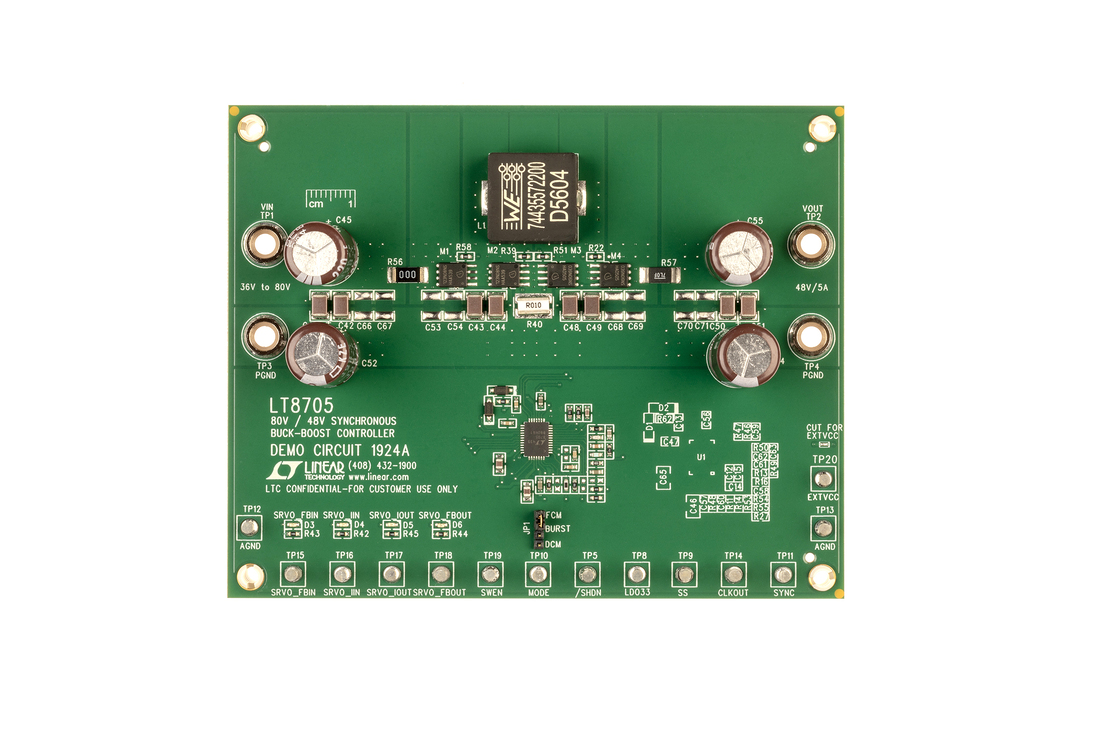

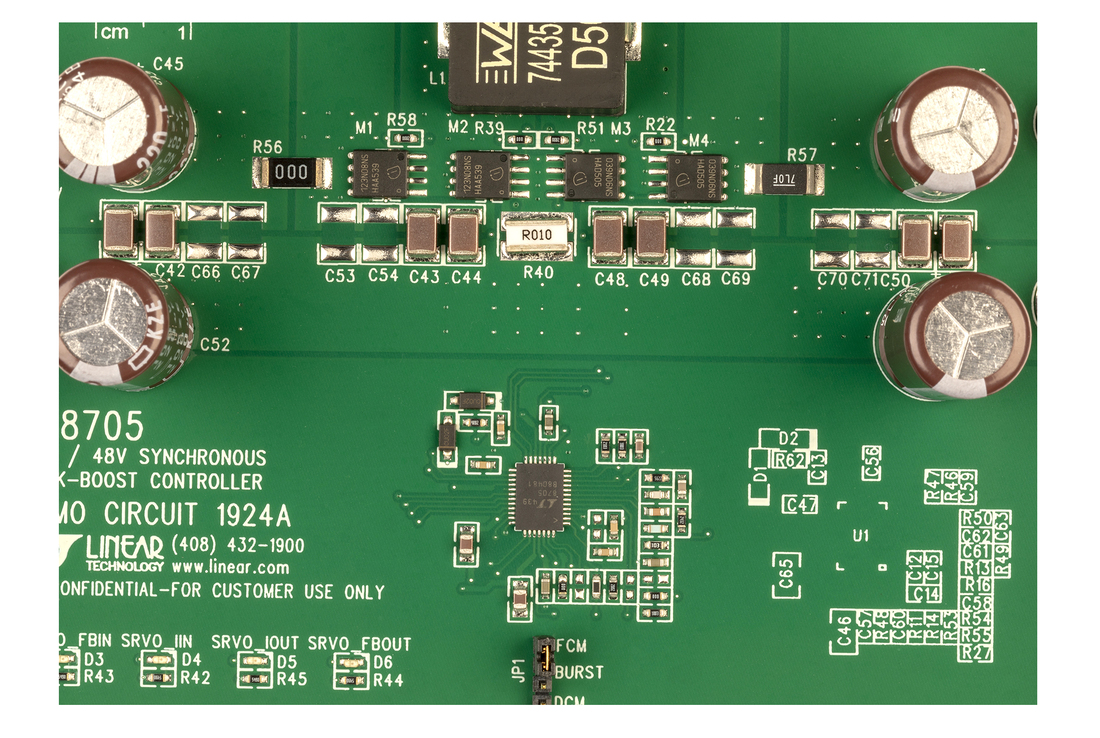

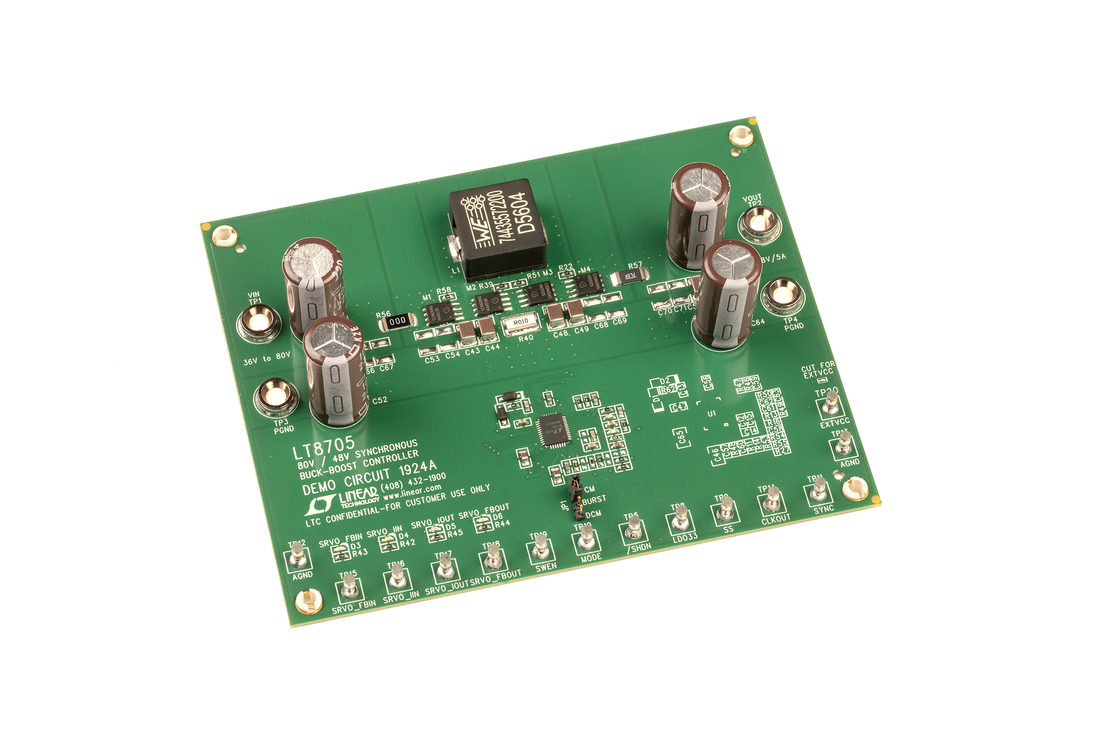

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT8705
LT8705A

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8705
