概览
优势和特点
- 超宽输入电压范围：3V至100V
- 输出电压范围：0.8V至60V
- 内部同步开关
- 低纹波Burst工作模式(Burst Mode®)：
- 16μA IQ（12VIN至5VOUT）输出纹波 <10mVP-P
- 7μA IQ（48VIN至5VOUT）输出纹波 <10mVP-P
- 低压差：99%最大占空比
- 峰值电流模式控制
- 固定工作频率：100kHz至1MHz
- 同步输入
- 可编程欠压闭锁
- 电源良好指示
- 灵活的输出电压跟踪
- 短路保护
- 低关断电流：5μA
- 耐受引脚开路/短路故障

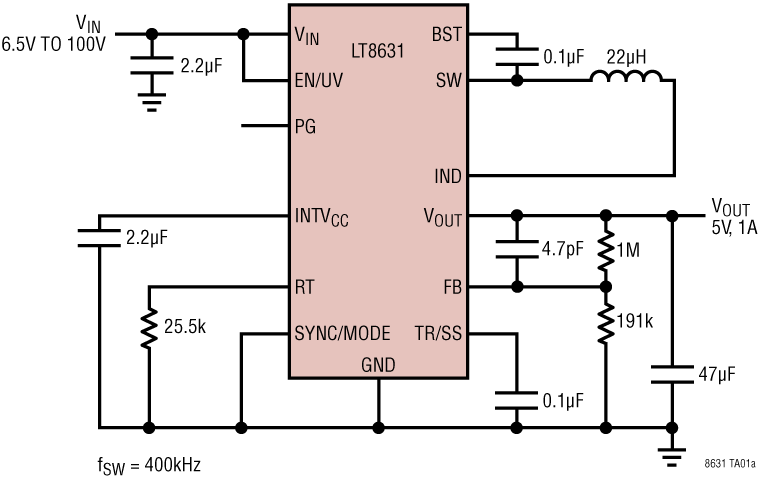

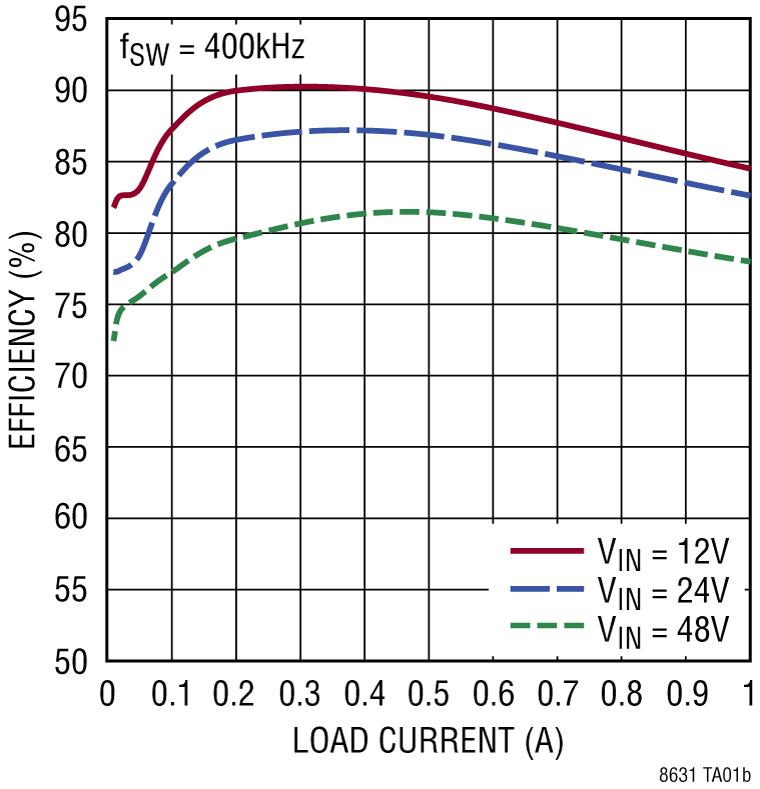

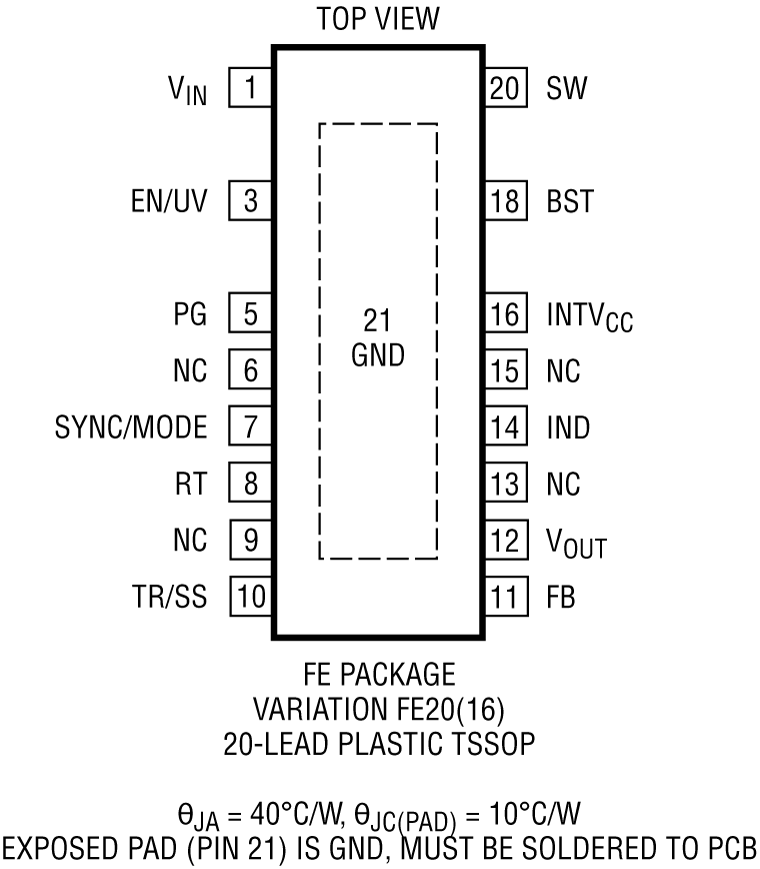

- 采用散热增强型20引脚TSSOP封装，具有高压引脚间距
产品详情
LT8631是一款电流模式PWM降压型DC/DC转换器，内置同步开关，可为输出负载提供高达1A的电流。LT8631具有3V至100V宽输入范围，适合调节多种电源的功率，包括汽车和工业系统以及36V至72V电信电源。低纹波突发工作模式可在极低输出电流下保持高效率，同时使输出纹波保持在10mVP-P以下。支持通过电阻在100kHz至1MHz频率范围内进行编程，还具有同步功能，可实现高效率，并优化外部组件尺寸。软启动功能可控制输出电压的斜坡速率，消除启动期间的输入浪涌电流，并提供输出跟踪功能。当输出电压位于稳压输出的±7.5%以内时，会发出电源良好指示信号。欠压保护设置可通过EN/UV引脚进行编程。关断模式可将总静态电流降低至5μA以下。LT8631采用20引脚TSSOP封装，具有裸露焊盘，可实现低热阻和高压引脚间距。
应用
- 电信电源
- 分布式电源调节
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

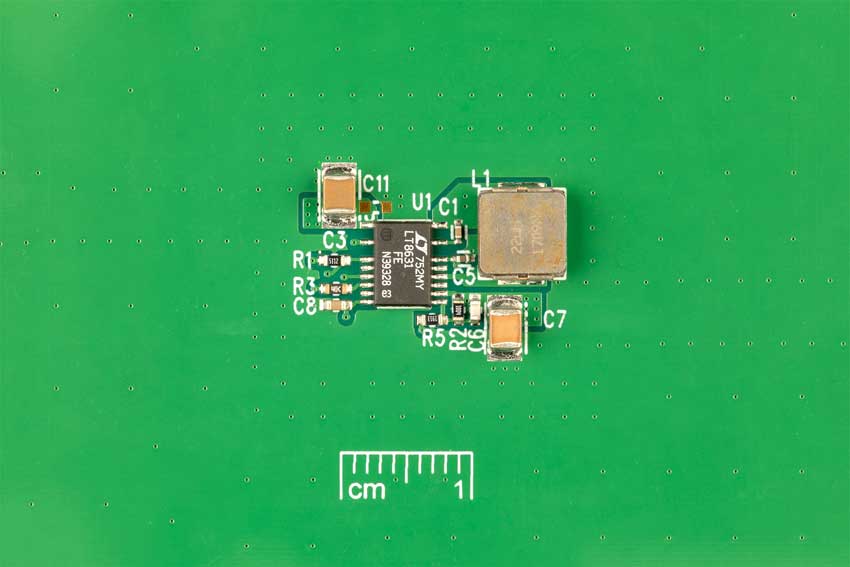

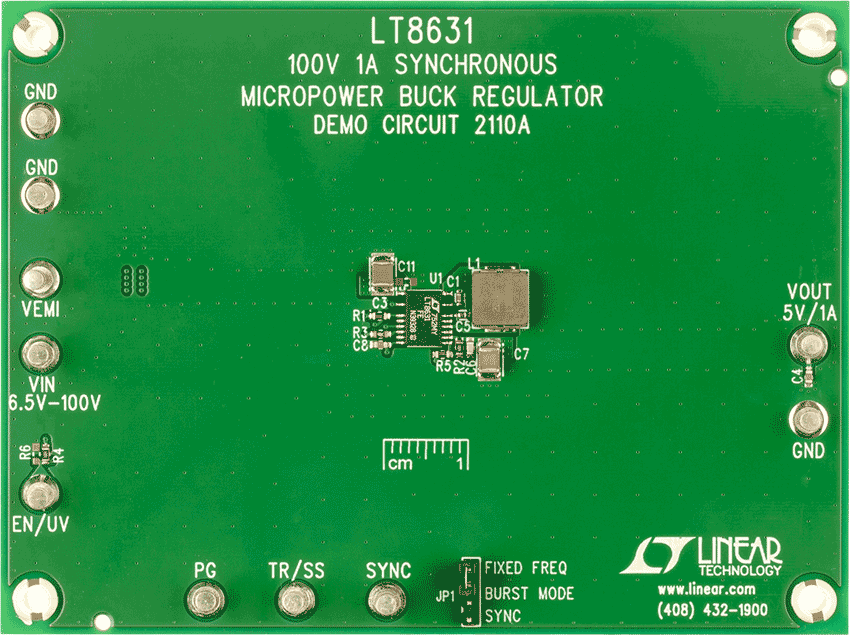

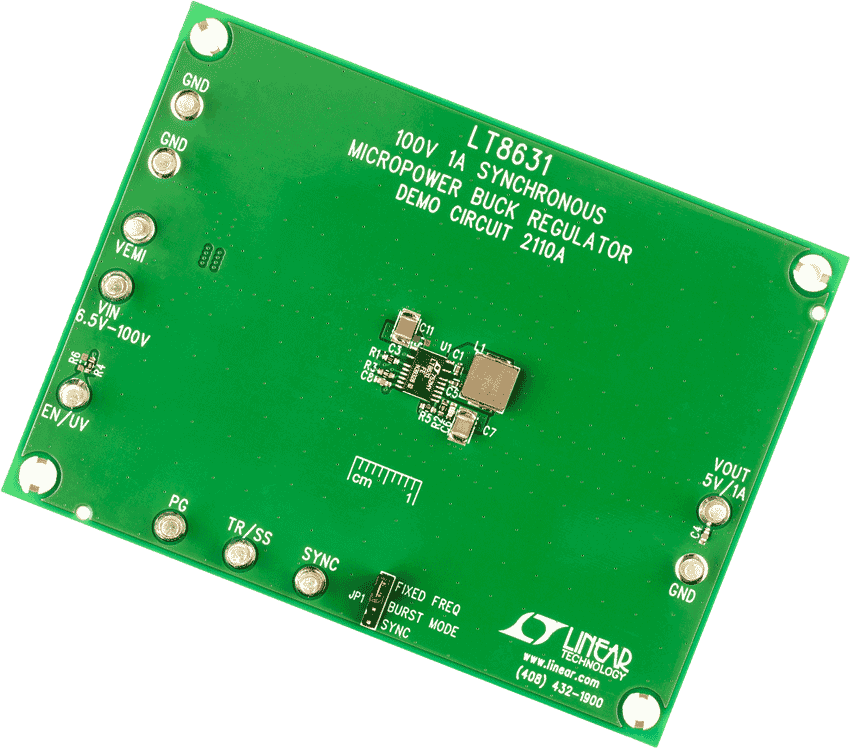

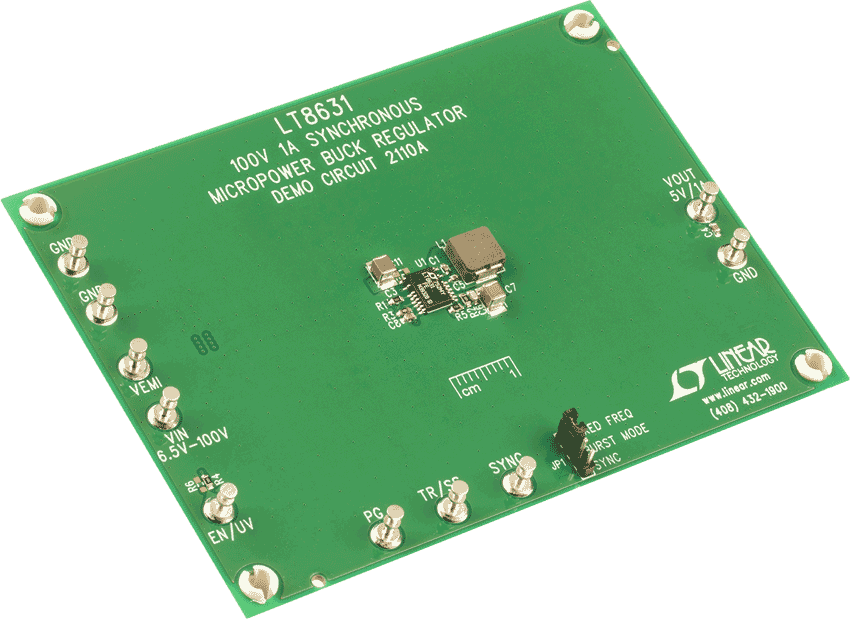

评估套件 (1)
参考资料
-
R530 Reliability Data3/26/2018
-

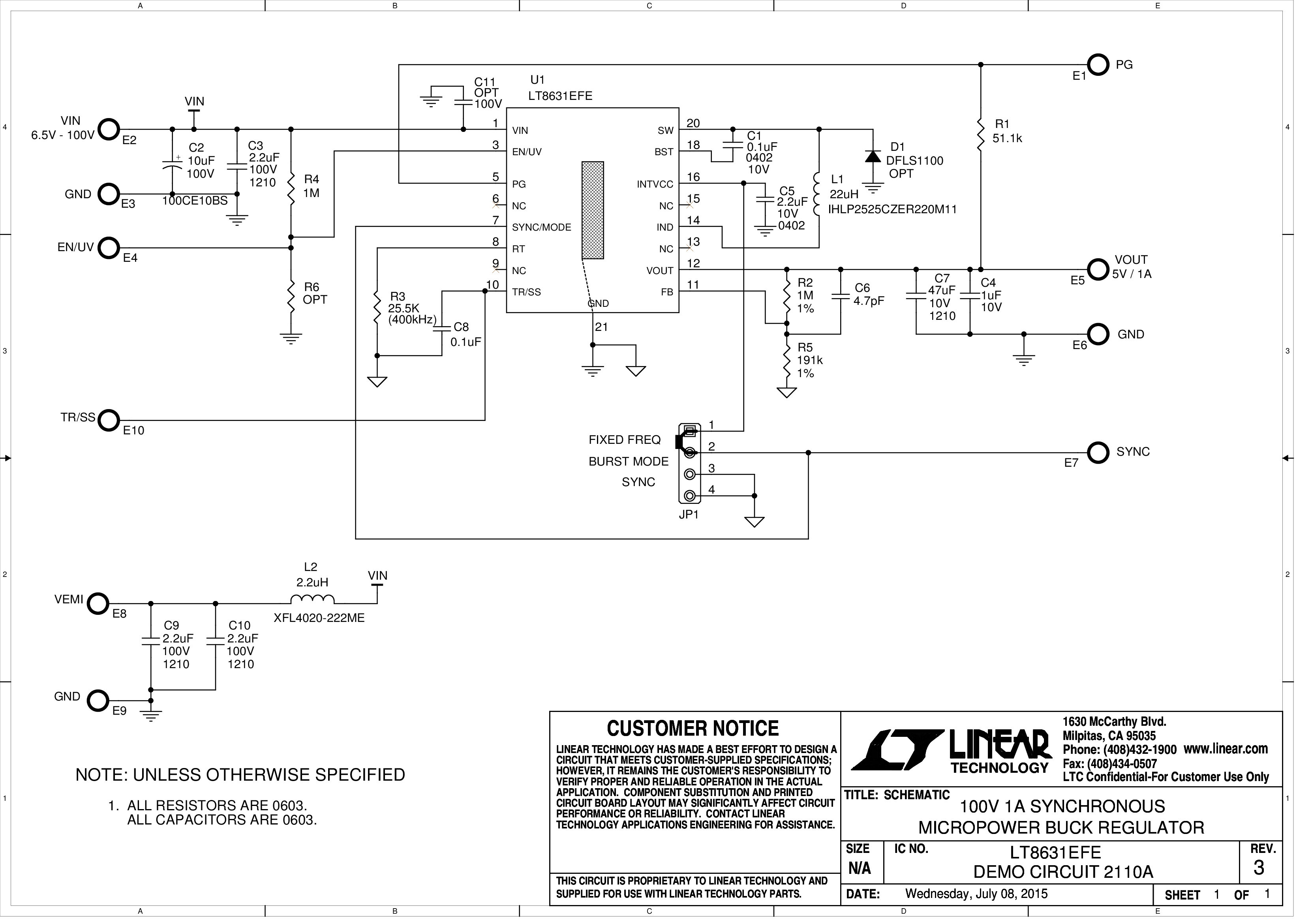

DC2110A - Demo Manual9/3/2015
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
-
可在 2MHz 提供 95% 效率的 42V 同步降压6/24/2016
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT8631
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LT8631
配套产品推荐
LT8631 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT8631EFE#PBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8631EFE#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8631HFE#PBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8631HFE#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8631IFE#PBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8631IFE#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R530 Reliability Data |
