概览
优势和特点
- Silent Switcher® 3架构
- 超低RMS噪声（10Hz至100kHz）：4μVRMS
- 超低散粒噪声：4nV/√Hz（10kHz时）
- 在任何PCB上具有超低EMI辐射
- 内部旁路电容可降低辐射EMI
- 高频高效率
- 具有高增益误差放大器的超快速瞬态响应
- 输入电压范围：2.7V至18V
- 连续输出电流：8A（最大值）
- 最短快速导通时间：15ns
- 精密基准电压源：±0.8%（全温度范围内）
- PolyPhase®操作：最多12个相位
- 强制连续模式能力
- 可调及可同步频率范围：300kHz至4MHz
- 可编程电源良好
- 小型20引脚4mm × 3mm (LT8625SP)或24引脚4mm × 4mm (LT8625SP-1) LQFN封装
产品详情
LT8625SP/LT8625SP-1同步降压稳压器采用第三代Silent Switcher技术，其设计独特结合了超低噪声基准电压源和Silent Switcher架构以便实现高效率和出色的宽带噪声性能。
该创新型超低噪声架构在开关稳压器中提供出色的低频（0.1Hz至100kHz）输出噪声性能。输出电压可用单个电阻编程，在输出范围内保持单位增益操作，可提供几乎恒定的输出噪声，而不受输出电压影响。
Silent Switcher架构尽可能降低EMI辐射，并在高开关频率下提供高效率。封装顶部设有裸露芯片，可用于安装可选散热器，从而显著改善散热性能。
LT8625SP/LT8625SP-1非常适合受益于同步开关稳压器高效率的高电流、噪声敏感应用。
应用
- RF电源：PLL、VCO、混频器、LNA、PA
- 高速/高精度ADC/DAC
- 低噪声仪器仪表
如需完整文档，请填写保密协议(NDA)。请通过电子邮件将您的项目详情、公司信息和联系方式发送至 BUC_Doc_Request@analog.com。如需其它支持，请联系 ADI公司当地经销商。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

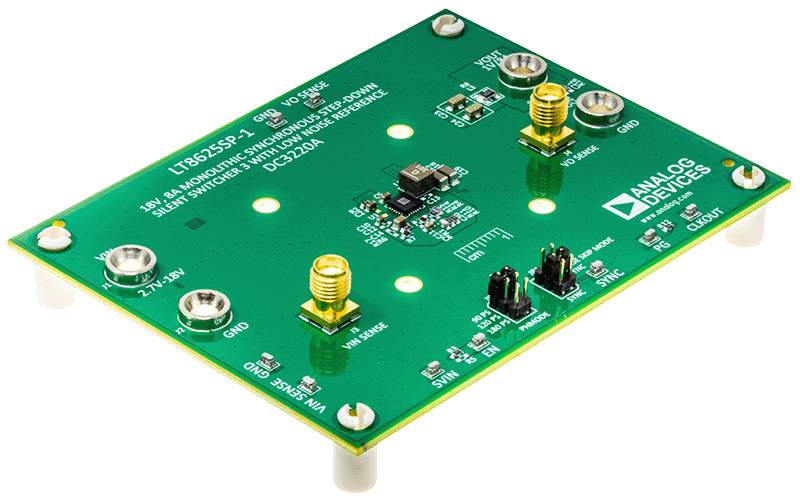

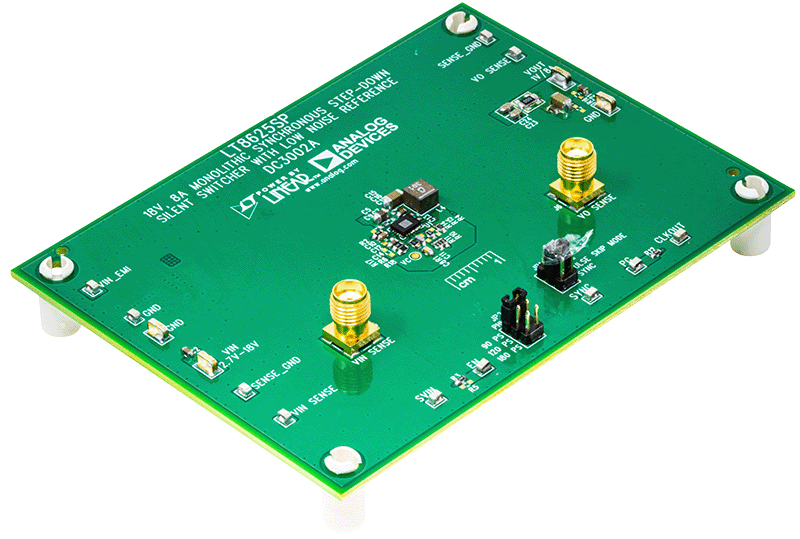

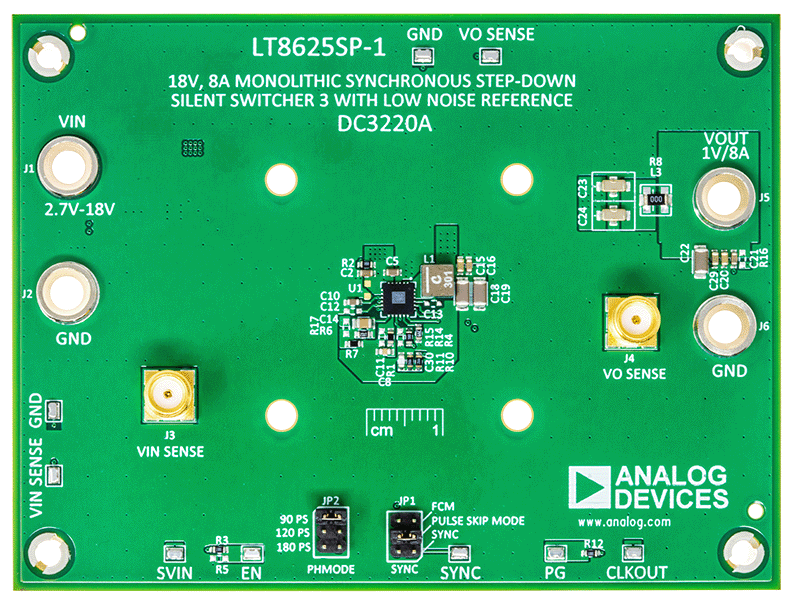

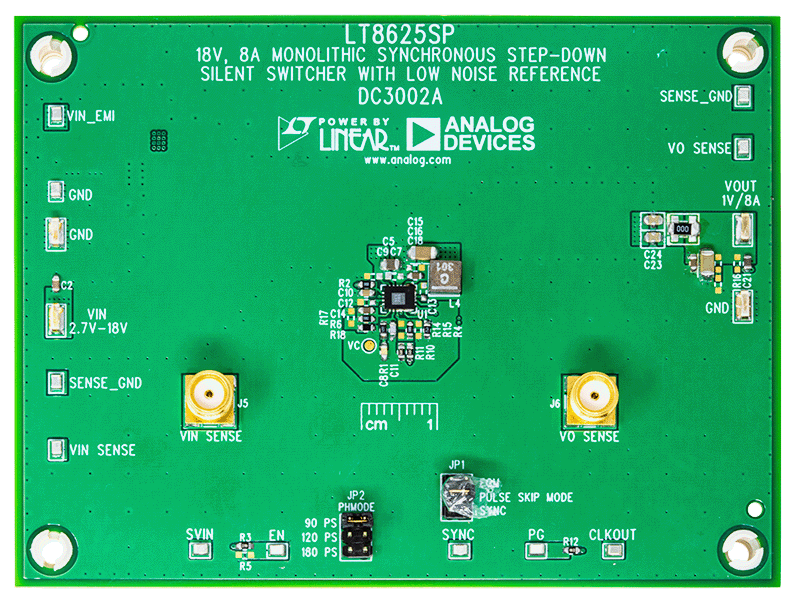

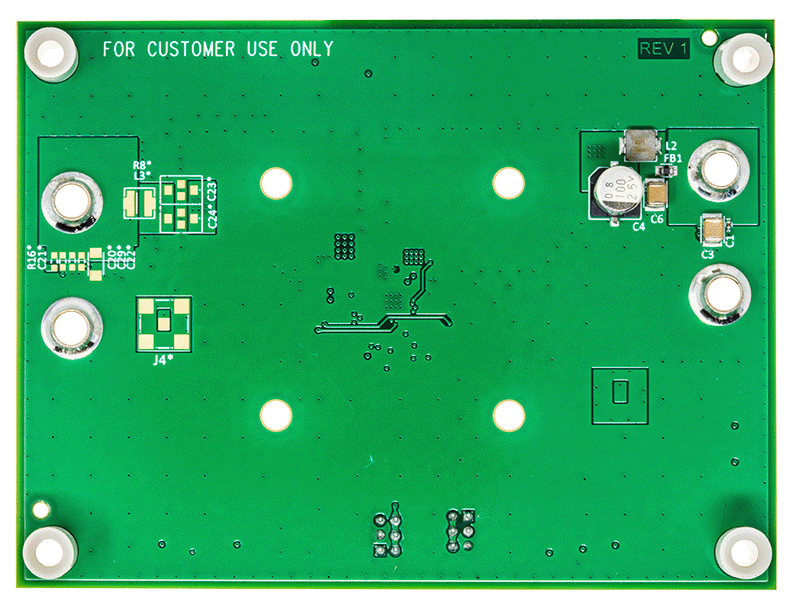

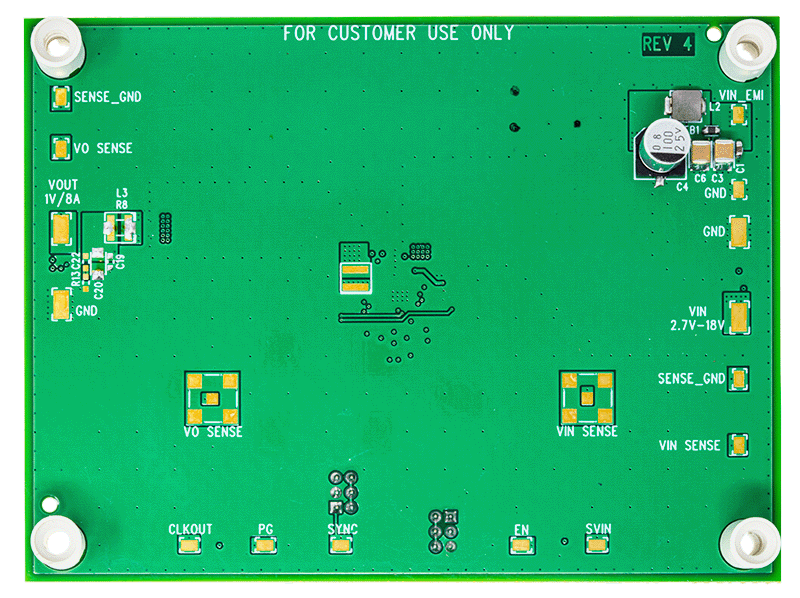

评估套件 (2)
