概览
优势和特点
- LT8610特性集，加上：
- 快速输出电流：3.5A（最大值）
- 最短导通时间：30ns
- 提高突发模式效率（仅LT8610AB）
- 增强EMI性能
- 宽输入电压范围：3.4V至42V
- 超低静态电流突发模式®工作：
- 2.5μA IQ（调节 12VIN 至 3.3VOUT）
- 固定输出电压：3.3V、5V
- 输出纹波 < 10mVP-P（仅LT8610A）
- 高效率同步工作：
- 95%效率（1A，12VIN，5VOUT）
- 93%效率（1A，12VIN，3.3VOUT）
- 所有条件下均具有低压差：200mV (1A)
- 可在过载情况下安全地承受电感饱和
- 可调及可同步频率：
- 200kHz 至 2.2MHz
- 精确的1V使能引脚阈值
- 输出软启动和跟踪
- 小型散热增强型16引脚MSOP封装
- 通过AEC-Q100汽车应用认证
产品详情
LT8610A/LT8610AB系列均为紧凑型高效率、高速同步单芯片降压型开关稳压器，瞬态电流功耗仅为2.5μA。与LT8610相比，它们具有较高的3.5A最大输出电流以及较快的30ns最短导通时间。LT8610A与LT8610具有相同的低纹波突发模式性能，而LT8610AB具有较高的轻负载效率。
LT8610的其他特性在LT8610A/LT8610AB系列中保持不变。通过SYNC引脚，可与外部时钟同步。EN/UV引脚具有用于VIN欠压闭锁或关断的精确1V阈值。启动期间，TR/SS引脚上的电容可对输出电压斜坡速率进行编程。当VOUT处于编程输出电压的±9%范围内以及发生故障时，PG标志会发出信号。
| 反馈电压 | 最小 VIN | 输出电流 | 注释 | |
| LT8610AC-1 | 0.80V | 3.0V | 3.5A | Fsw = 1.5MHz至2.2MHz，优化的瞬态响应 |
| LT8610AC | 0.80V | 3.0V | 3.5A | Fsw = 200kHz至2.2MHz |
| LT8610AB | 0.97V | 3.4V | 3.5A | 提高突发模式效率 |
| LT8610AX | 0.97V | 3.4V | 3.5A | 最大结温：175°C |
| LT8610A | 0.97V | 3.4V | 3.5A | 较高的Iout，30ns最小导通时间 |
| LT8610 | 0.97V | 3.4V | 2.5A | - |
应用
- 汽车和工业电源
- GSM电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R570 Reliability Data3/23/2018PDF415 K
-
DC2139A - Demo Manual7/2/2014PDF584K
-

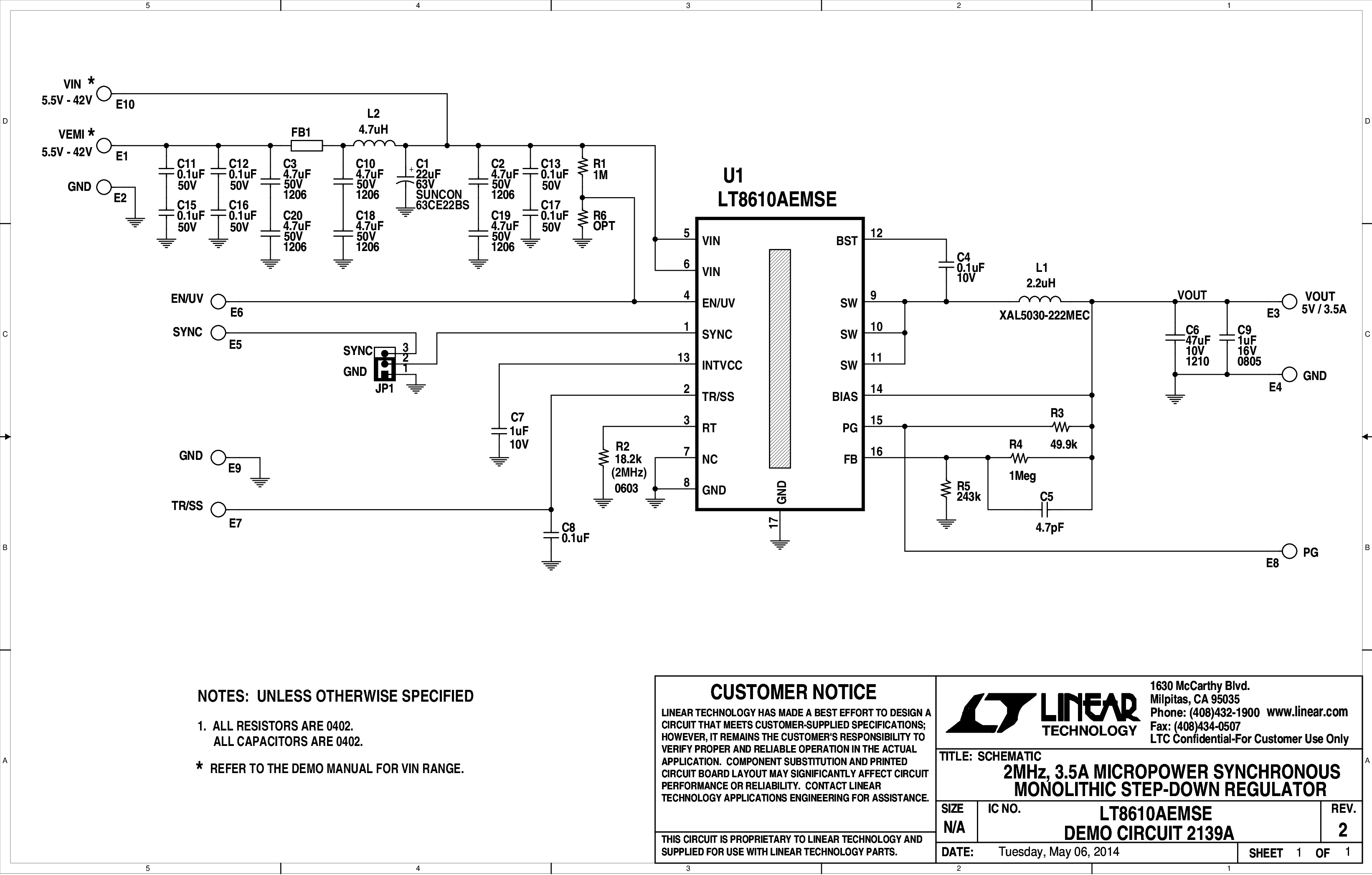

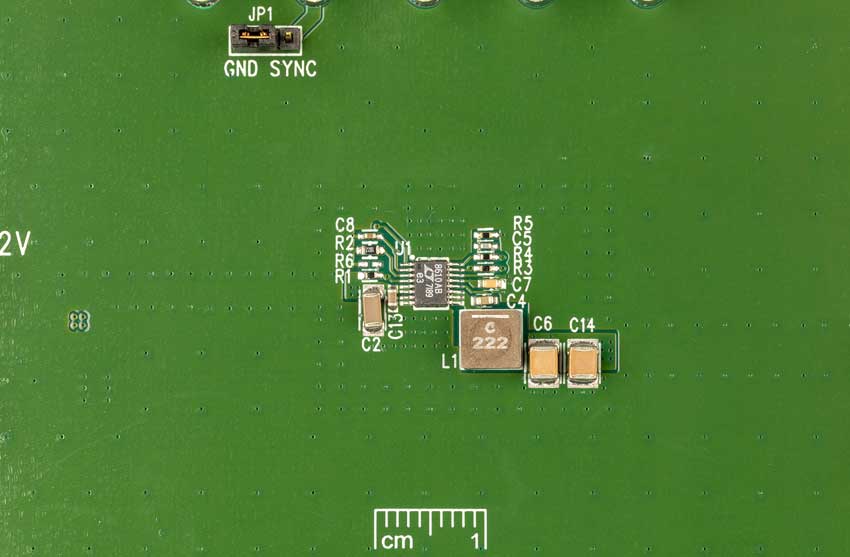

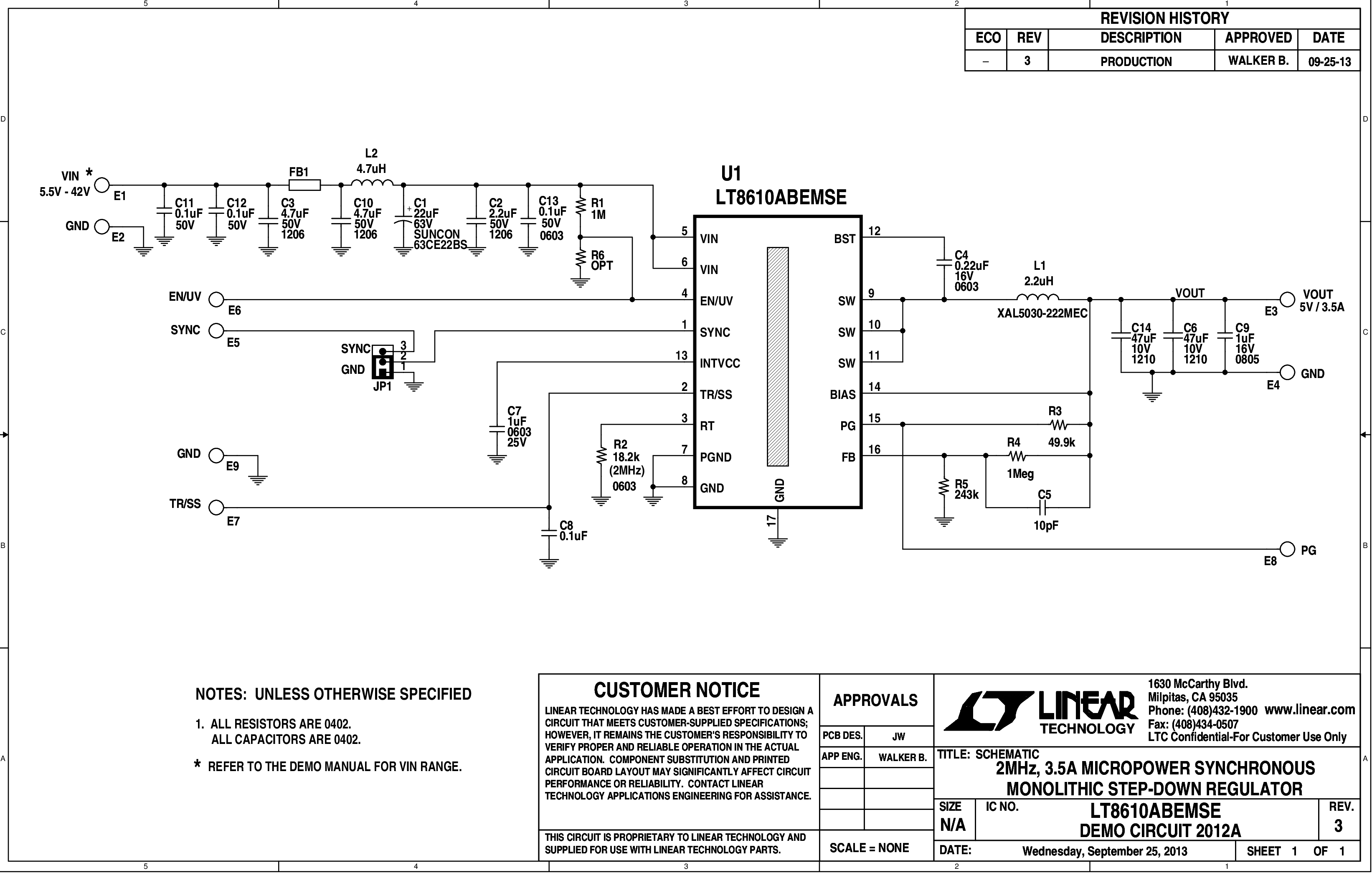

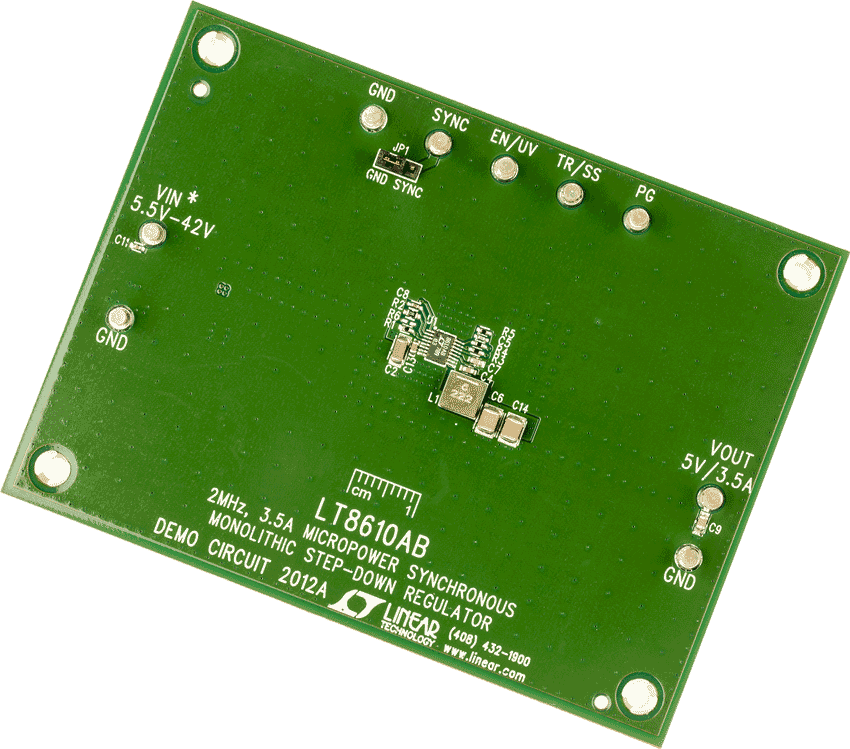

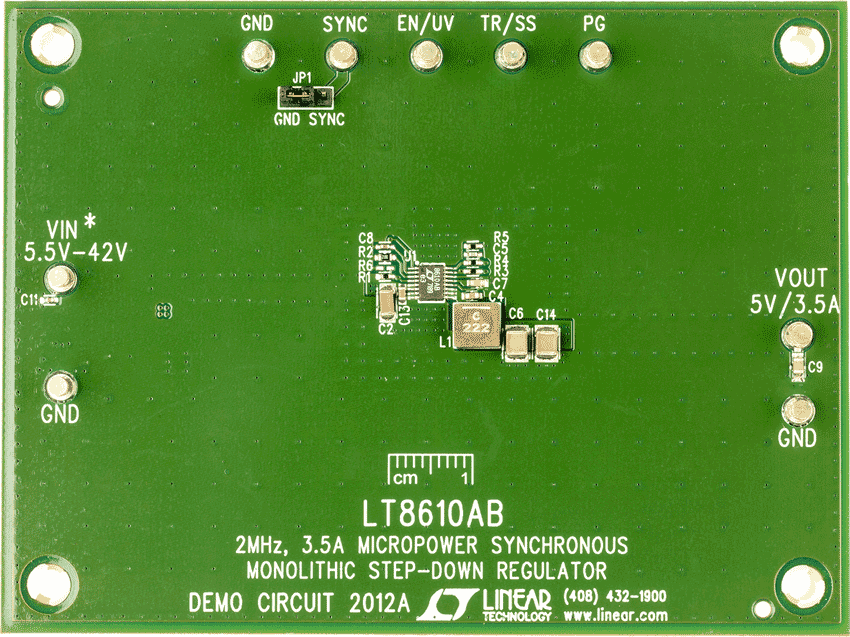

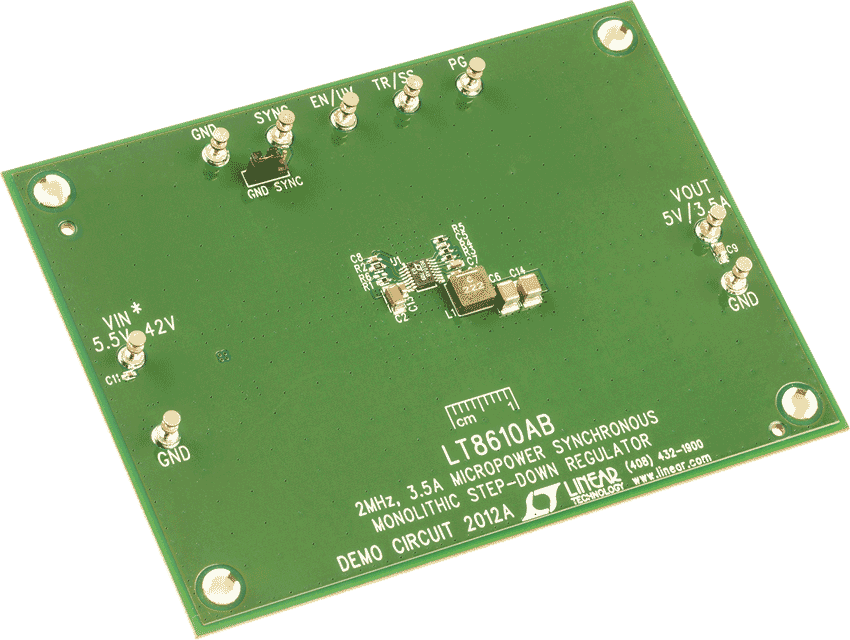

DC2012A - Demo Manual1/17/2014PDF204K
-
可在 2MHz 提供 95% 效率的 42V 同步降压6/24/2016
