LT8610

具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 宽输入电压范围:3.4V至42V
  • 超低静态电流突发模式®工作:
    • 2.5μA IQ(调节12VIN至3.3VOUT
    • 输出纹波< 10mVP-P
  • 高效率同步工作:
    • 96%效率(1A,12VIN,5VOUT
    • 94%效率(1A,12VIN,3.3VOUT
  • 最短快速导通时间:50ns
  • 所有条件下均具有低压差:200mV (1A)
  • 允许使用小型电感
  • 低电磁辐射(EMI)
  • 可调及可同步频率范围:200kHz至2.2MHz
  • 电流模式工作原理
  • 精确的1V使能引脚阈值
  • 内部补偿
  • 输出软启动和跟踪
  • 小型散热增强型16引脚MSOP封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8610是一款紧凑型高效率、高速同步单芯片降压型开关稳压器,瞬态电流功耗仅为2.5μA。所有必要电路均配备顶部和底部电源开关,以尽量减少对外部组件的需求。低纹波突发工作模式可在极低输出电流下保持高效率,同时使输出纹波保持在10mVP-P以下。SYNC引脚支持同步至外部时钟。采用峰值电流模式拓扑的内部补偿允许使用小电感,从而提供快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值,可用于编程VIN欠压闭锁或关断LT8610,从而将输入电源电流降至1μA。启动期间,TR/SS引脚上的电容可对输出电压斜坡速率进行编程。当VOUT处于编程输出电压的±9%范围内以及发生故障时,PG标志会发出信号。LT8610采用小型16引脚MSOP封装,具有裸露焊盘以实现低热阻。



反馈电压 最小 VIN 输出电流 注释
LT8610AC-1 0.80V 3.0V 3.5A Fsw = 1.5MHz至2.2MHz,优化的瞬态响应
LT8610AC 0.80V 3.0V 3.5A Fsw = 200kHz至2.2MHz
LT8610AB 0.97V 3.4V 3.5A 提高突发模式效率
LT8610AX 0.97V 3.4V 3.5A 最大结温:175°C
LT8610A 0.97V 3.4V 3.5A 较高的Iout,30ns最小导通时间
LT8610 0.97V 3.4V 2.5A -



应用

  • 汽车和工业电源
  • 通用降压
  • GSM电源
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8610EMSE#PBF
  • HTML
  • HTML
LT8610EMSE#TRPBF
  • HTML
  • HTML
LT8610EMSE#WPBF
  • HTML
  • HTML
LT8610EMSE#WTRPBF
  • HTML
  • HTML
LT8610HMSE#PBF
  • HTML
  • HTML
LT8610HMSE#TRPBF
  • HTML
  • HTML
LT8610HMSE#WPBF
  • HTML
  • HTML
LT8610HMSE#WTRPBF
  • HTML
  • HTML
LT8610IMSE#PBF
  • HTML
  • HTML
LT8610IMSE#TRPBF
  • HTML
  • HTML
LT8610IMSE#WPBF
  • HTML
  • HTML
LT8610IMSE#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8610EMSE#PBF

量产

LT8610EMSE#TRPBF

量产

LT8610EMSE#WPBF

量产

LT8610EMSE#WTRPBF

量产

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610HMSE#WPBF

量产

LT8610HMSE#WTRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

LT8610IMSE#WPBF

量产

LT8610IMSE#WTRPBF

量产

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT8610EMSE#PBF

量产

LT8610EMSE#TRPBF

量产

LT8610EMSE#WPBF

量产

LT8610EMSE#WTRPBF

量产

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610HMSE#WPBF

量产

LT8610HMSE#WTRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

LT8610IMSE#WPBF

量产

LT8610IMSE#WTRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8610EMSE#PBF

量产

LT8610EMSE#TRPBF

量产

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610HMSE#WPBF

量产

LT8610HMSE#WTRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8610EMSE#PBF

量产

LT8610EMSE#TRPBF

量产

LT8610EMSE#WPBF

量产

LT8610EMSE#WTRPBF

量产

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610HMSE#WPBF

量产

LT8610HMSE#WTRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

LT8610IMSE#WPBF

量产

LT8610IMSE#WTRPBF

量产

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT8610EMSE#PBF

量产

LT8610EMSE#TRPBF

量产

LT8610EMSE#WPBF

量产

LT8610EMSE#WTRPBF

量产

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610HMSE#WPBF

量产

LT8610HMSE#WTRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

LT8610IMSE#WPBF

量产

LT8610IMSE#WTRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8610EMSE#PBF

量产

LT8610EMSE#TRPBF

量产

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610HMSE#WPBF

量产

LT8610HMSE#WTRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8610HMSE#PBF

量产

LT8610HMSE#TRPBF

量产

LT8610IMSE#PBF

量产

LT8610IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1749B

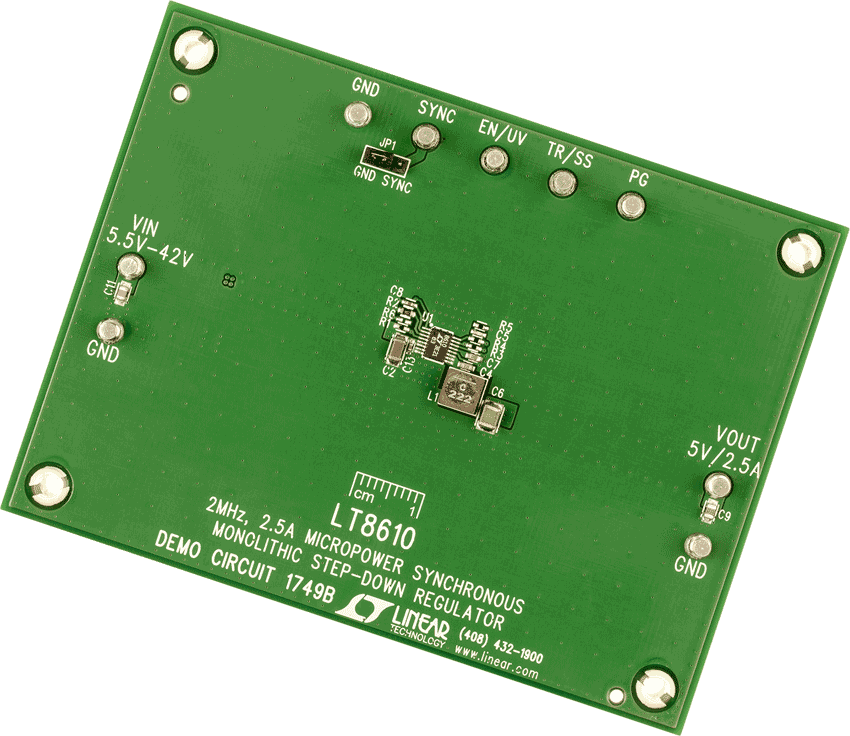

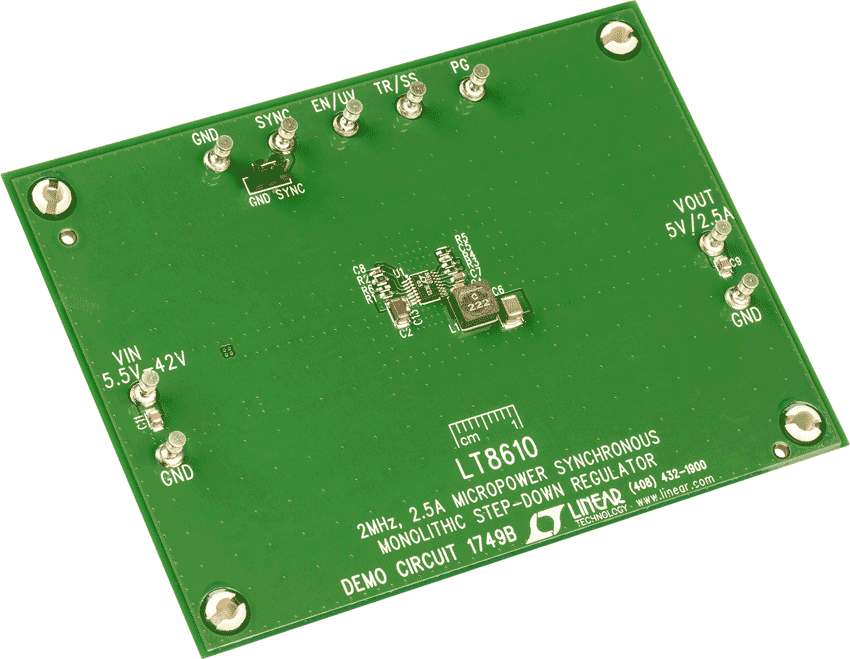

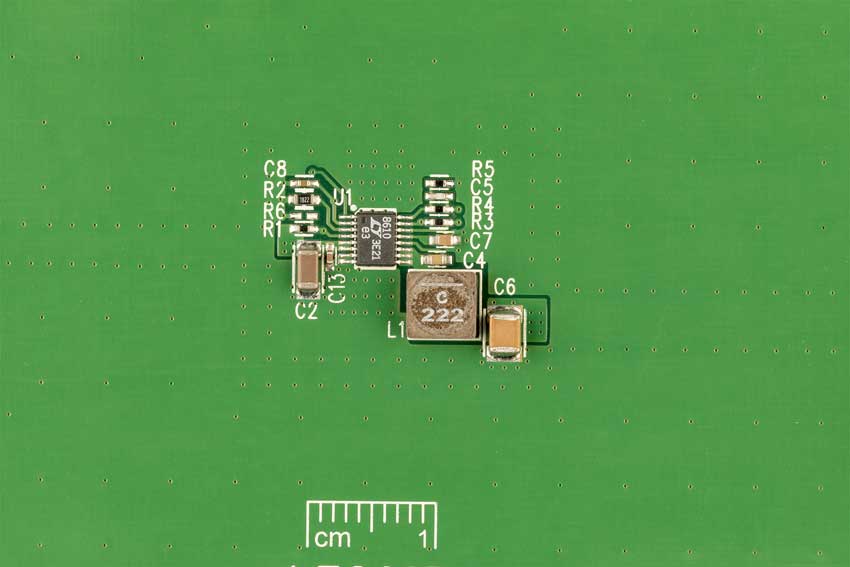

LT8610 Demo Board | Synchronous Step-Down Converter: 3.4V to 42V Input, 5VOUT at 2.5A

zoom

DC1749B

LT8610 Demo Board | Synchronous Step-Down Converter: 3.4V to 42V Input, 5VOUT at 2.5A

LT8610 Demo Board | Synchronous Step-Down Converter: 3.4V to 42V Input, 5VOUT at 2.5A

产品详情

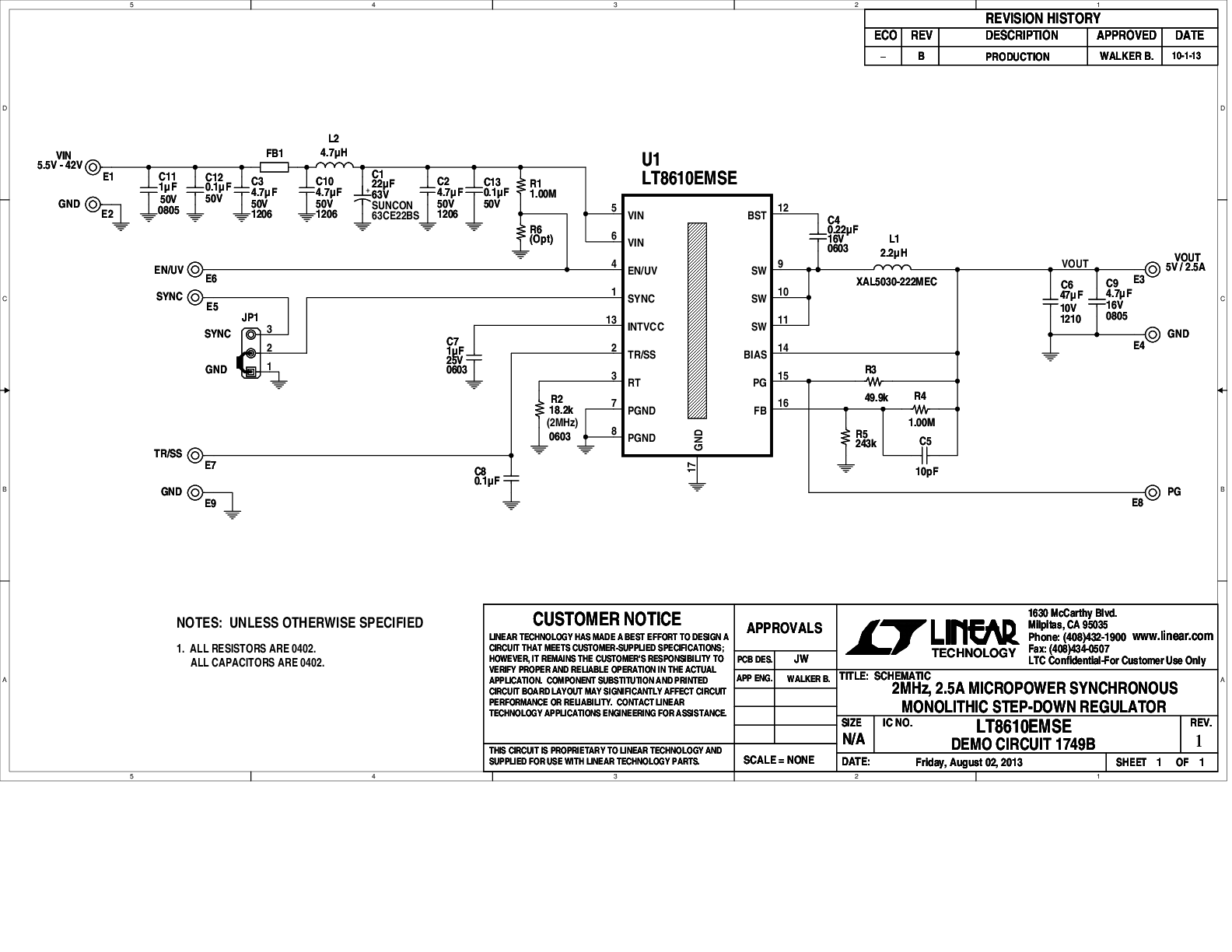

Demonstration circuit 1749B is a 42V, 2.5A micropower synchronous step-down regulator featuring the LT8610. The LT8610 is a compact, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 2.5μA of quiescent current when output is regulated at 5V. Top and bottom power switches, compensation  components and other necessary circuits are inside of the LT8610 to minimize external components and simplify design.

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
