LT8471

具 2A 开关和同步功能的双通道、多拓扑 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 10
特性
  • 两个 2A 和一个 500mA、50V 内部电源开关通道
  • 2A 主通道可以是降压、升压、SEPIC、ZETA、反激式或负输出 DC/DC 转换器
  • 500mA Skyhook 通道可高效地产生提升的输入电压
  • 宽输入电压范围:2.6V 至 50V
  • UVLO 和 OVLO 可在 OV/UV 引脚上进行设置
  • 软起动可针对每个通道进行编程
  • 固定频率 PWM (由 RT 引脚设定或同步至外部时钟)
  • 反相开关操作可降低输入纹波

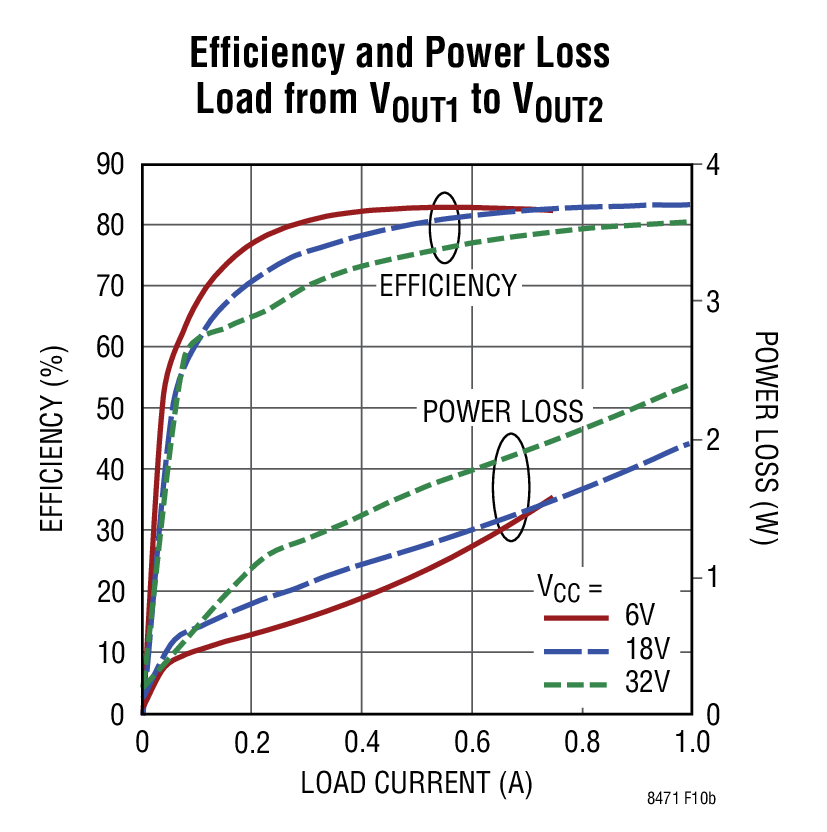

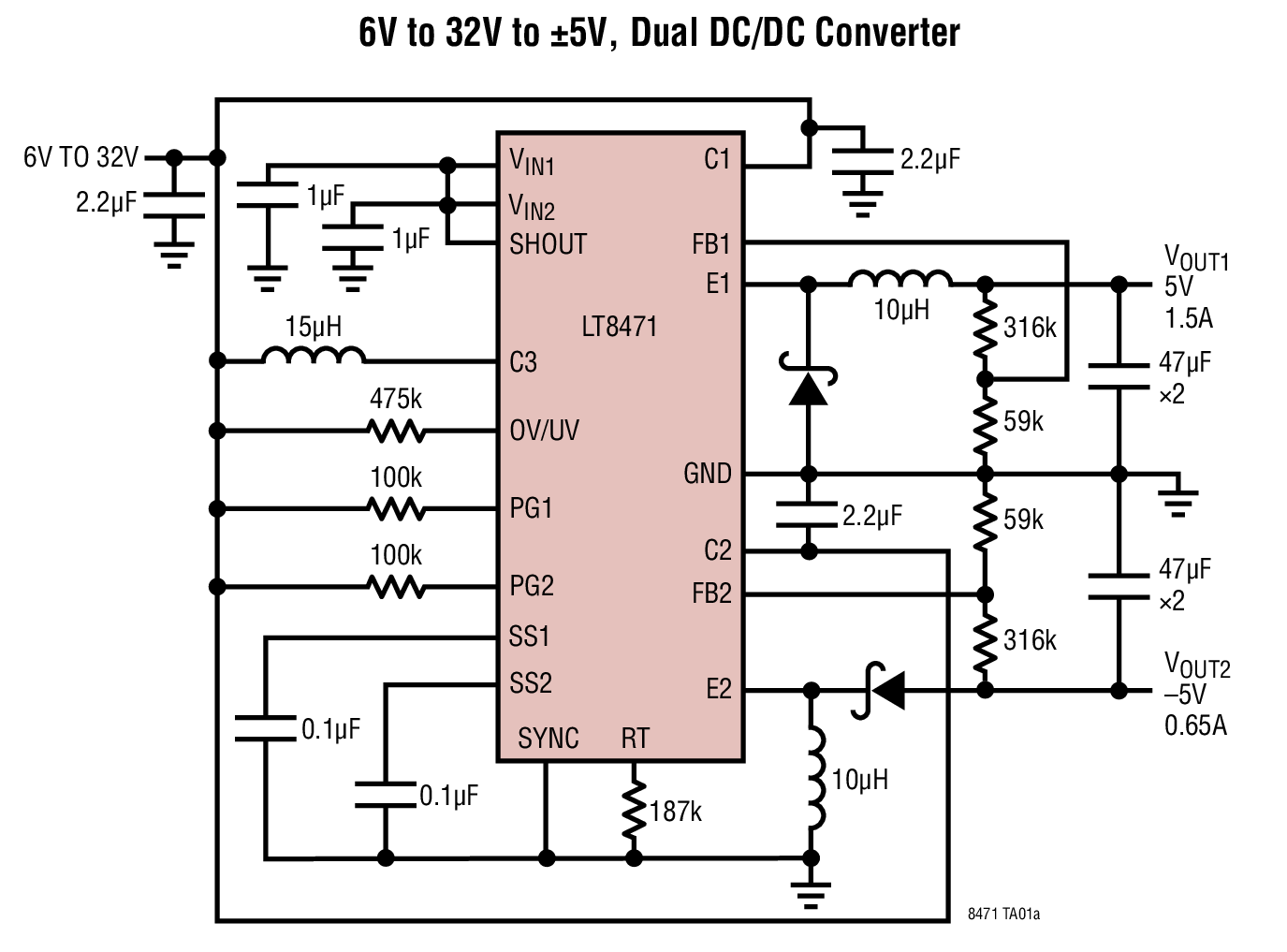

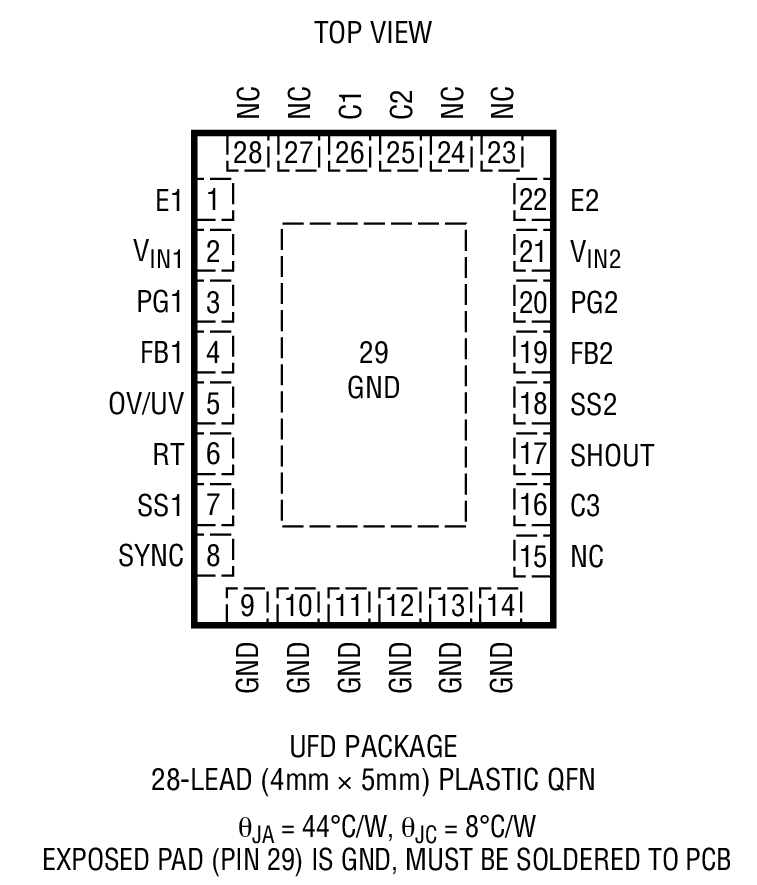

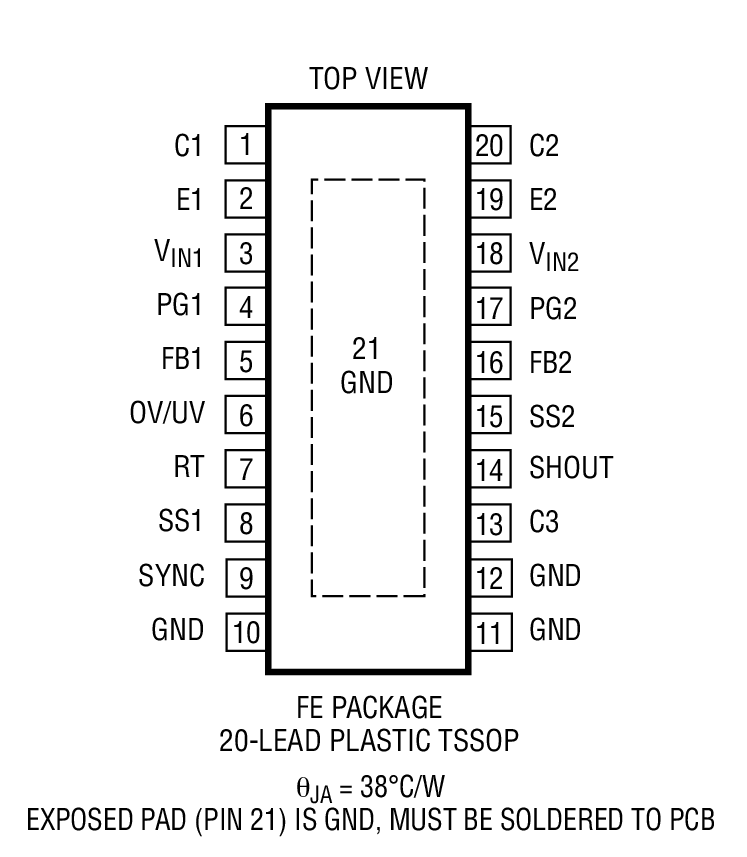

  • 20 引脚 TSSOP 封装和 28 引脚 QFN 封装

更多细节
show more Icon

LT®8471 是一款双通道 PWM DC/DC 转换器,其包含两个内部 2A、50V 开关和一个额外的 500mA 开关以简化降压和负输出转换。每个 2A 通道可独立地配置为一个降压、升压、SEPIC、反激式或负输出转换器。LT8471 能够采用单个输入电压轨产生正输出和负输出,因而非常适合于许多局部电源设计。

LT8471 具有一个可调振荡器,该振荡器由一个布设在 RT 引脚和地之间的电阻器来设定。此外,LT8471 还可同步至一个外部时钟。该器件的自由运行或同步开关频率范围可设定在 100kHz 至 2MHz 之间。

该器件集成了诸如频率折返、软起动和电源良好等其他特性。LT8471 采用 20 引脚 TSSOP 封装和 28 引脚 (4mm x 5mm) QFN 封装。



Applications

  • 用于信号链路的双轨电源
  • 降压 / 降压、降压 / 升压、升压 / 升压、升压 / 负输出、负输出 / 负输出、降压 / 负输出
产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8471EFE#PBF
  • HTML
  • HTML
LT8471EFE#TRPBF
  • HTML
  • HTML
LT8471EUFD#PBF
  • HTML
  • HTML
LT8471EUFD#TRPBF
  • HTML
  • HTML
LT8471HFE#PBF
  • HTML
  • HTML
LT8471HFE#TRPBF
  • HTML
  • HTML
LT8471IFE#PBF
  • HTML
  • HTML
LT8471IFE#TRPBF
  • HTML
  • HTML
LT8471IUFD#PBF
  • HTML
  • HTML
LT8471IUFD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8471EFE#PBF

量产

LT8471EFE#TRPBF

量产

LT8471HFE#PBF

量产

LT8471HFE#TRPBF

量产

LT8471IFE#PBF

量产

LT8471IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8471EFE#PBF

量产

LT8471EFE#TRPBF

量产

LT8471HFE#PBF

量产

LT8471HFE#TRPBF

量产

LT8471IFE#PBF

量产

LT8471IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

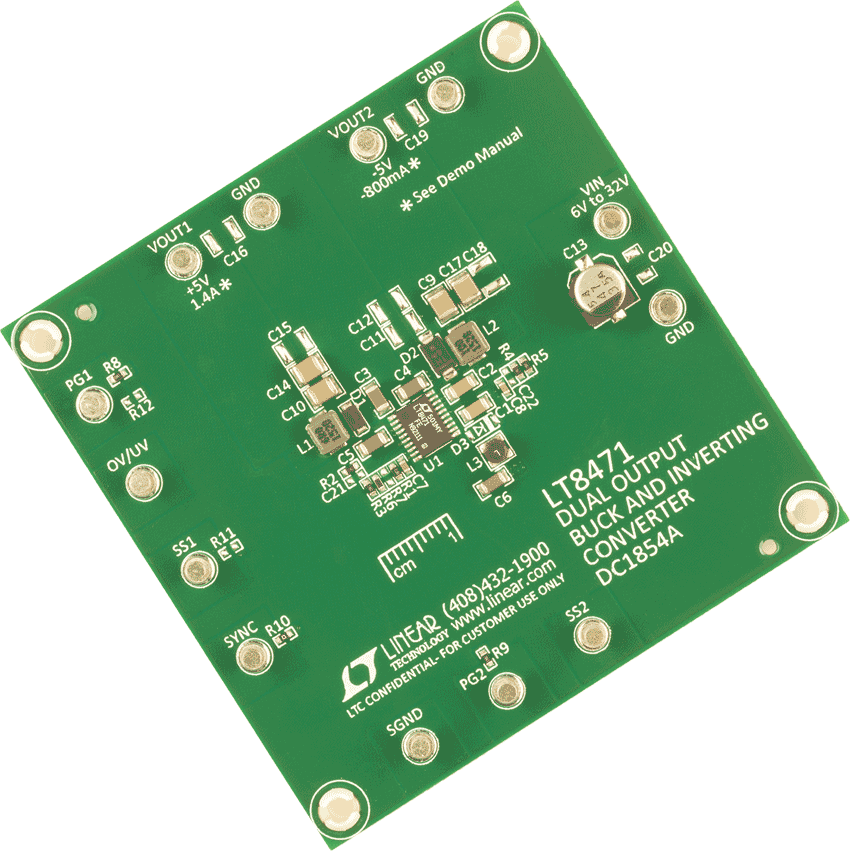

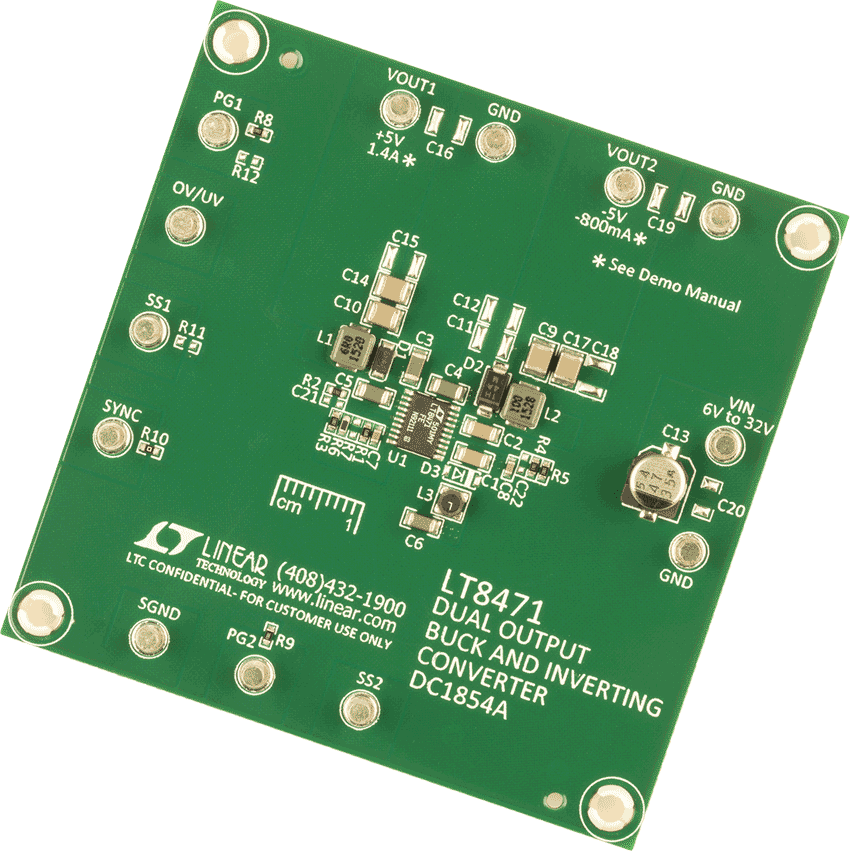

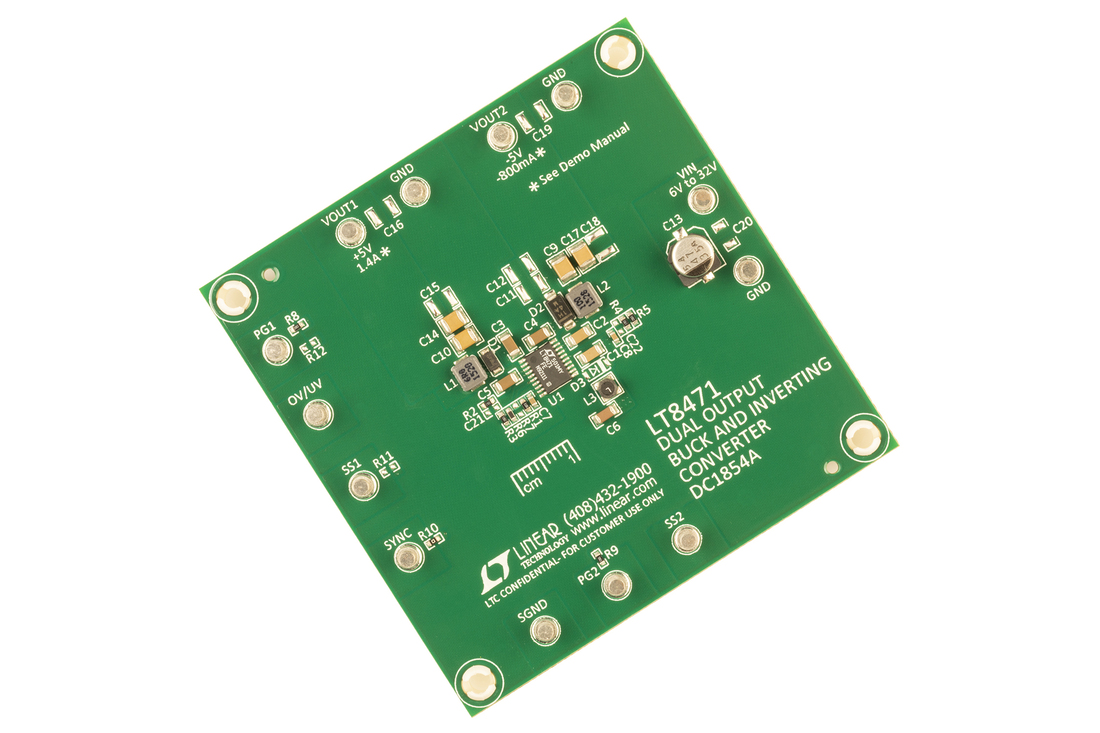

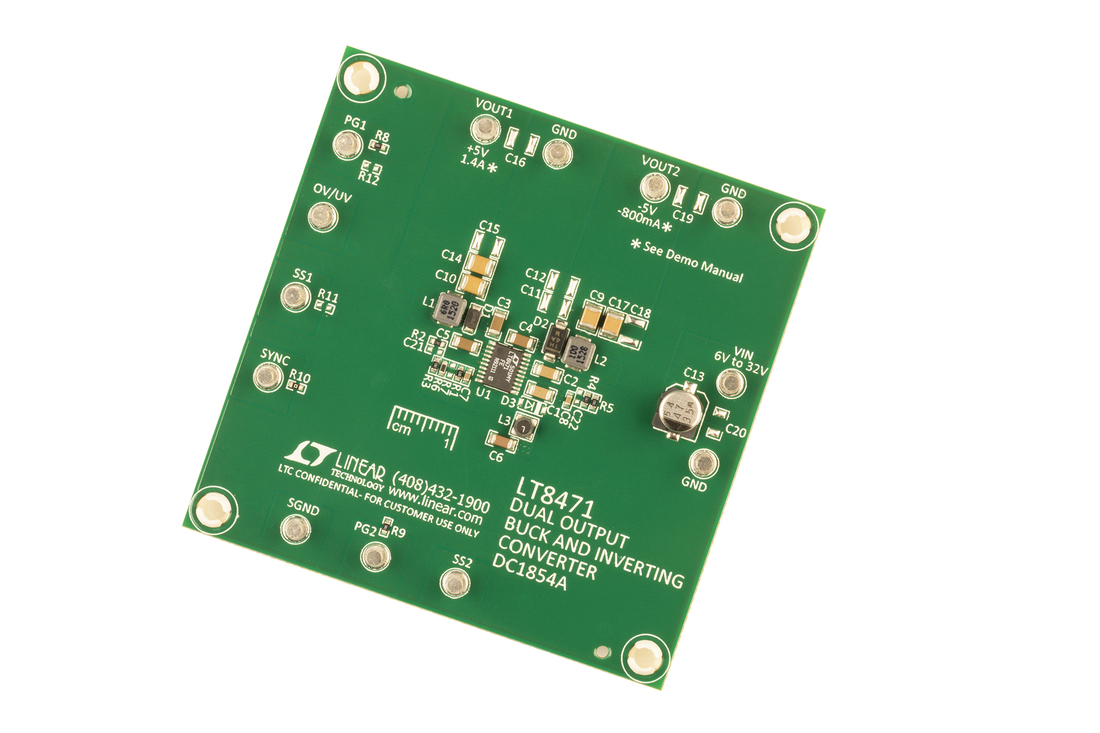

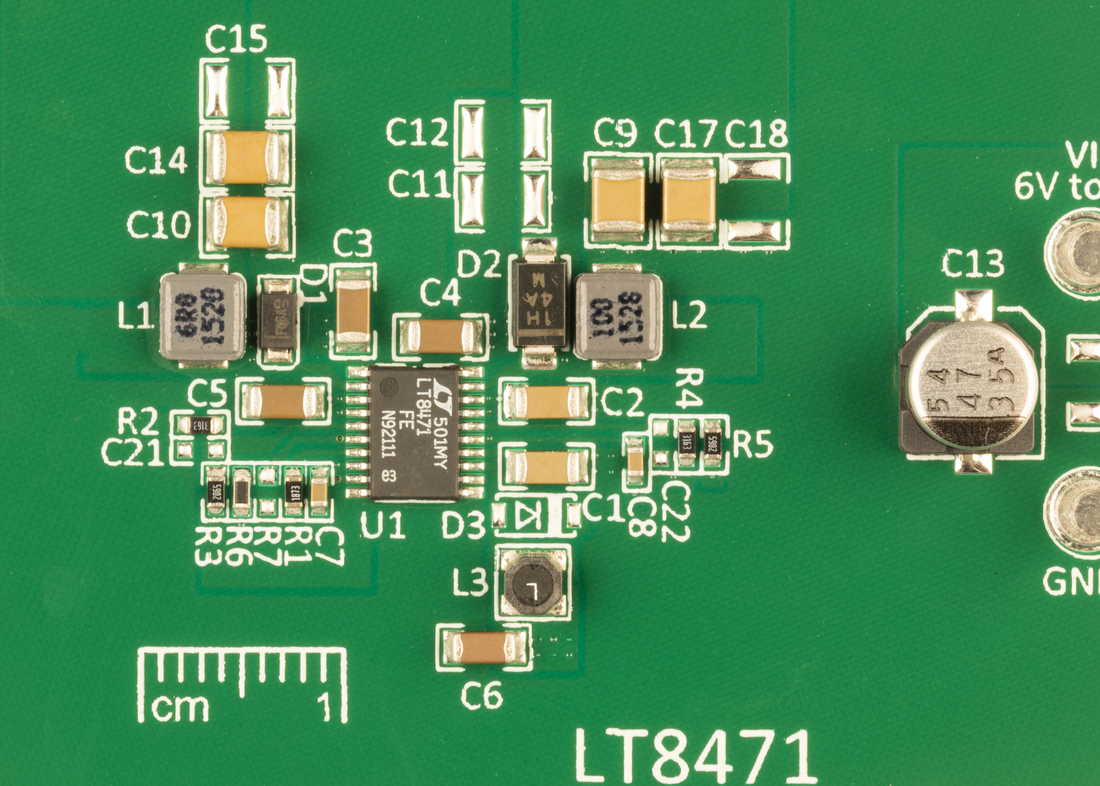

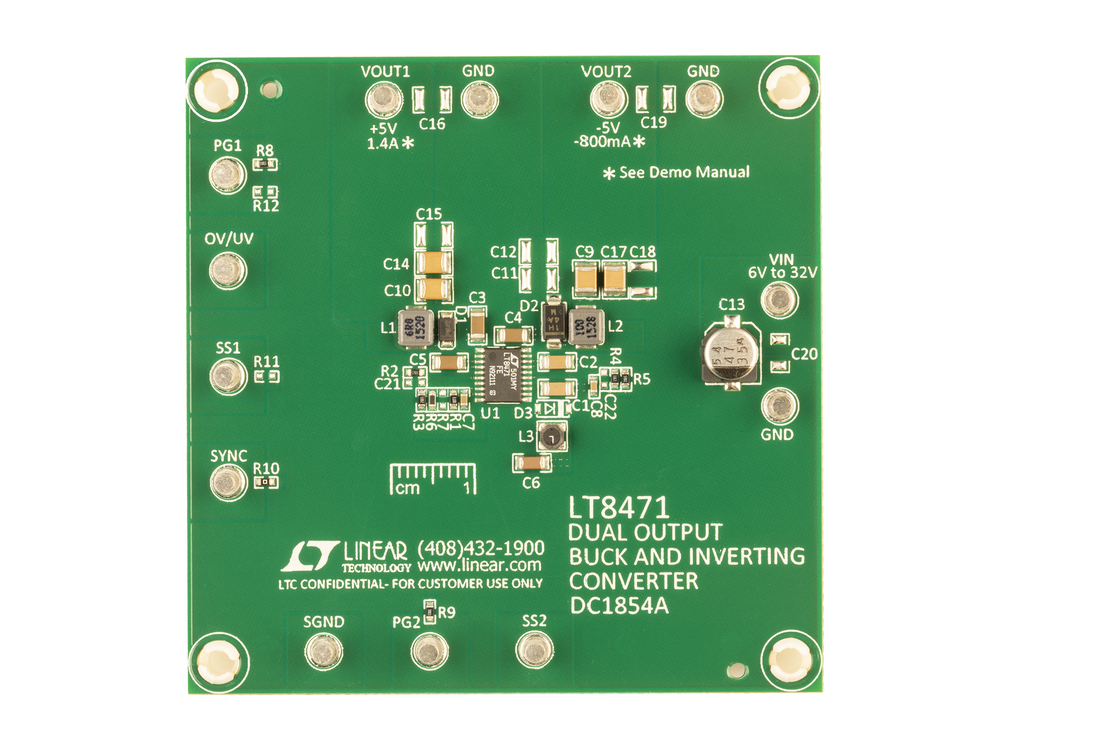

DC1854A

LT8471EFE Demo Board | Dual Buck/Inverting, 6V ≤ VIN ≤ 32V, VOUT1 = 5V @ 1.4A, VOUT2 = -5V @ 0.8A

zoom

DC1854A

LT8471EFE Demo Board | Dual Buck/Inverting, 6V ≤ VIN ≤ 32V, VOUT1 = 5V @ 1.4A, VOUT2 = -5V @ 0.8A

LT8471EFE Demo Board | Dual Buck/Inverting, 6V ≤ VIN ≤ 32V, VOUT1 = 5V @ 1.4A, VOUT2 = -5V @ 0.8A

产品详情

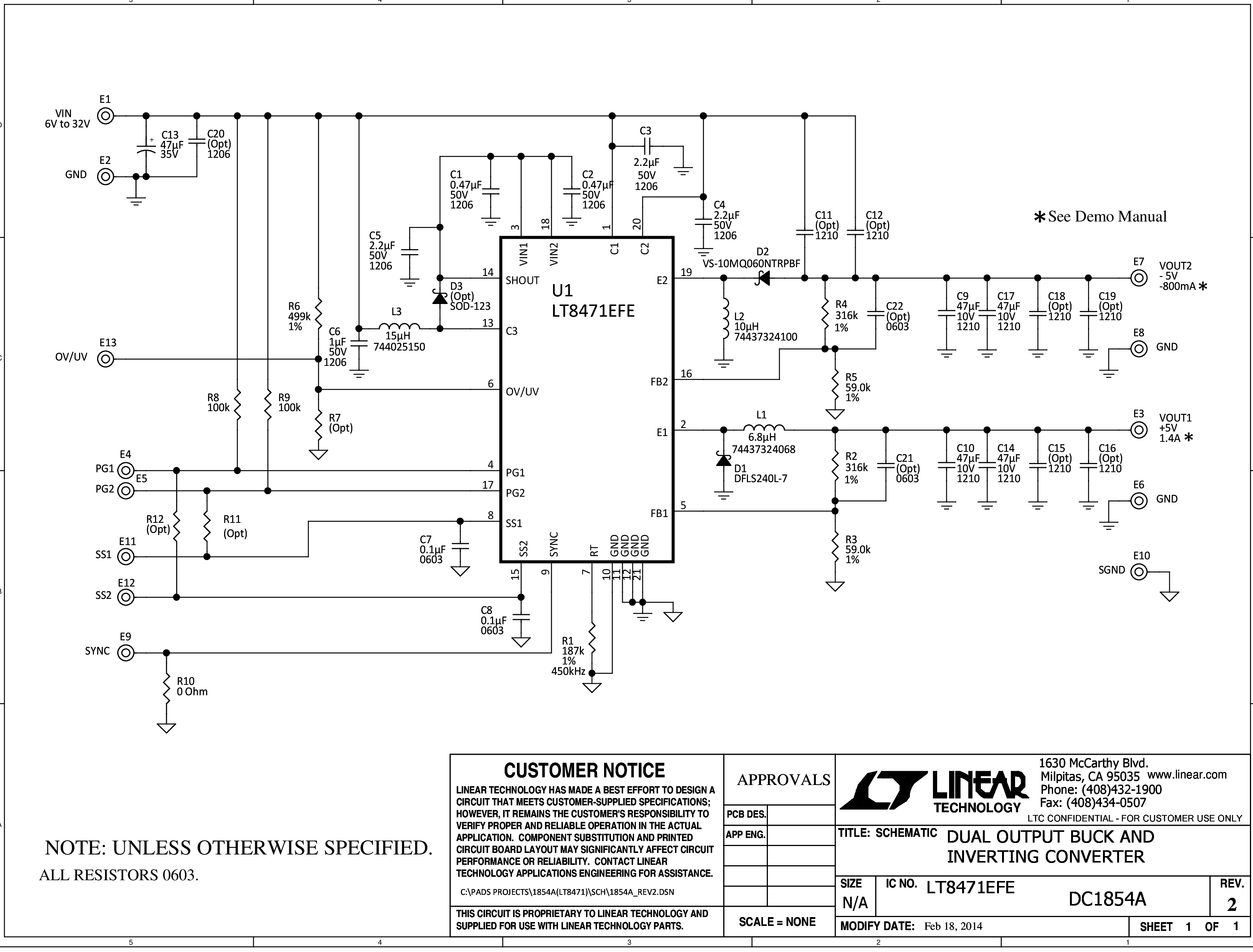

DC1854A is a dual output buck and inverting converter. It provides 5V and –5V power from 6V to 32V input. The 5V output can source up to 1.4A load current and the –5V output can source up to 800mA load current. See the load current versus input voltage figures inside this demo manual for more information. The internal skyhook supply is used to provide voltage to the internal npn switch and can be used for various topologies. Although they are assembled as a single inductor buck and a single inductor inverting converter on DC1854A, the two DC/DC converters can be altered for different topologies.



工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
