概览
优势和特点
- 输入电压范围：4.5V 至 100V
- 超低静态电流和低纹波突发模式 (Burst Mode®) 操作：IQ = 6μA
- 0.5A、140V 电源开关
- 利用单个反馈引脚来进行正或负输出电压编程
- 可编程的频率 (100kHz 至 500kHz)
- 可同步至外部时钟
- 针对较高效率的 BIAS 引脚
- 可编程的欠压闭锁 (UVLO)
- 耐热性能增强型高电压 MSOP 封装
产品详情
LT8331是一款集成140V、0.5A开关的电流模式DC/DC转换器，可在4.5V至100V输入范围内工作。它具有独特的单反馈引脚架构，能够进行升压、SEPIC、反激或负输出配置。突发模式操作消耗低达 6μA 静态电流以在非常低输出电流情况下保持高效率，而同时保持典型的输出纹波低于 20mV。
内部补偿的电流模式架构可在很宽的输入和输出电压范围以及 100kHz 至 500kHz可编程的开关频率实现稳定王工作。一个 SYNC/MODE 引脚允许同步至一个外部时钟。它也可用于在突发或脉冲跳跃模式之间进行选择。为了提高效率，一个 BIAS 引脚可以接受第二输入，以向 INTVCC 稳压器供电。其他功能包括频率折返和可编程软启动以在启动期间控制电感器电流。
LT8331 采用耐热性能增强型 MSOP 封装，并针对高压间距去掉了四个引脚。
应用
- 工业和汽车
- 电信
- 医疗诊断设备
- 便携式电子产品
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

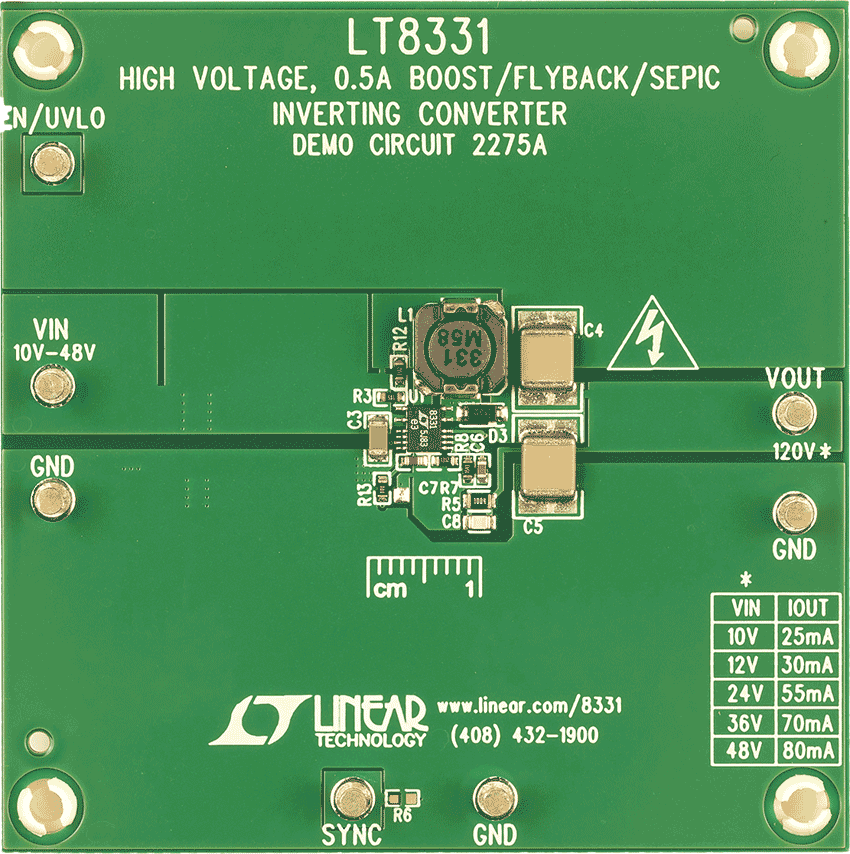

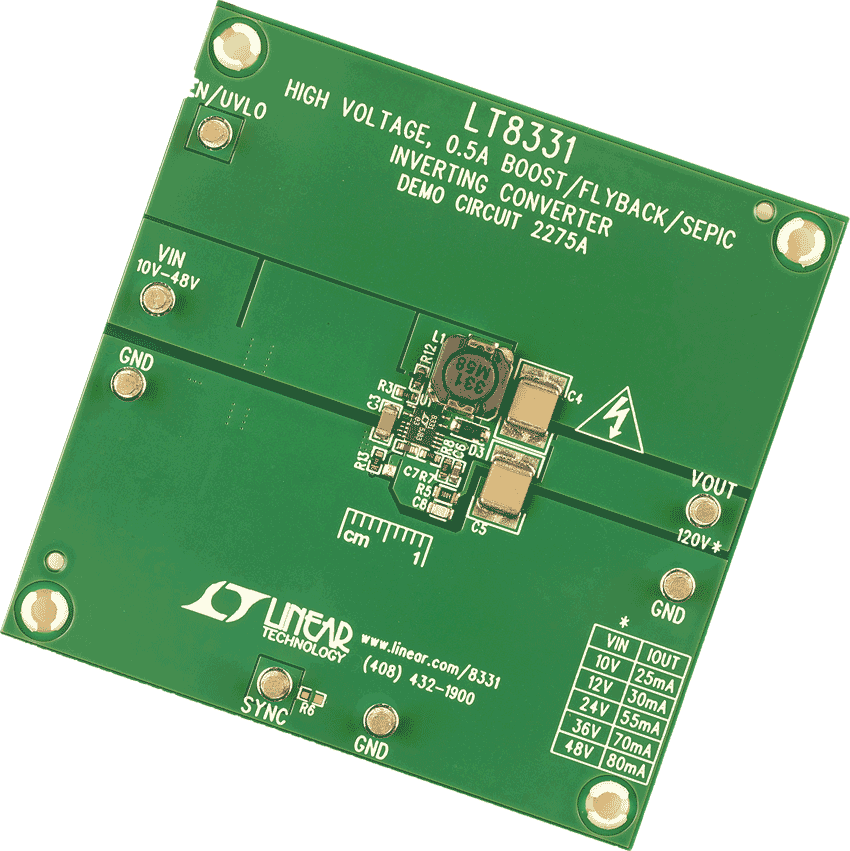

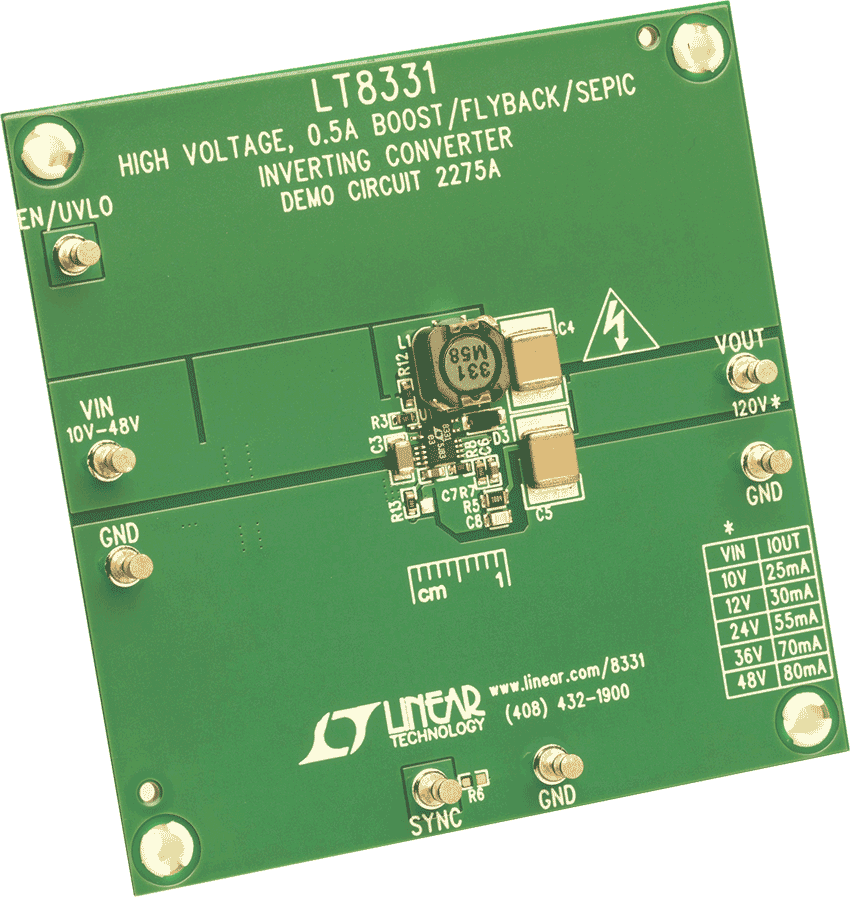

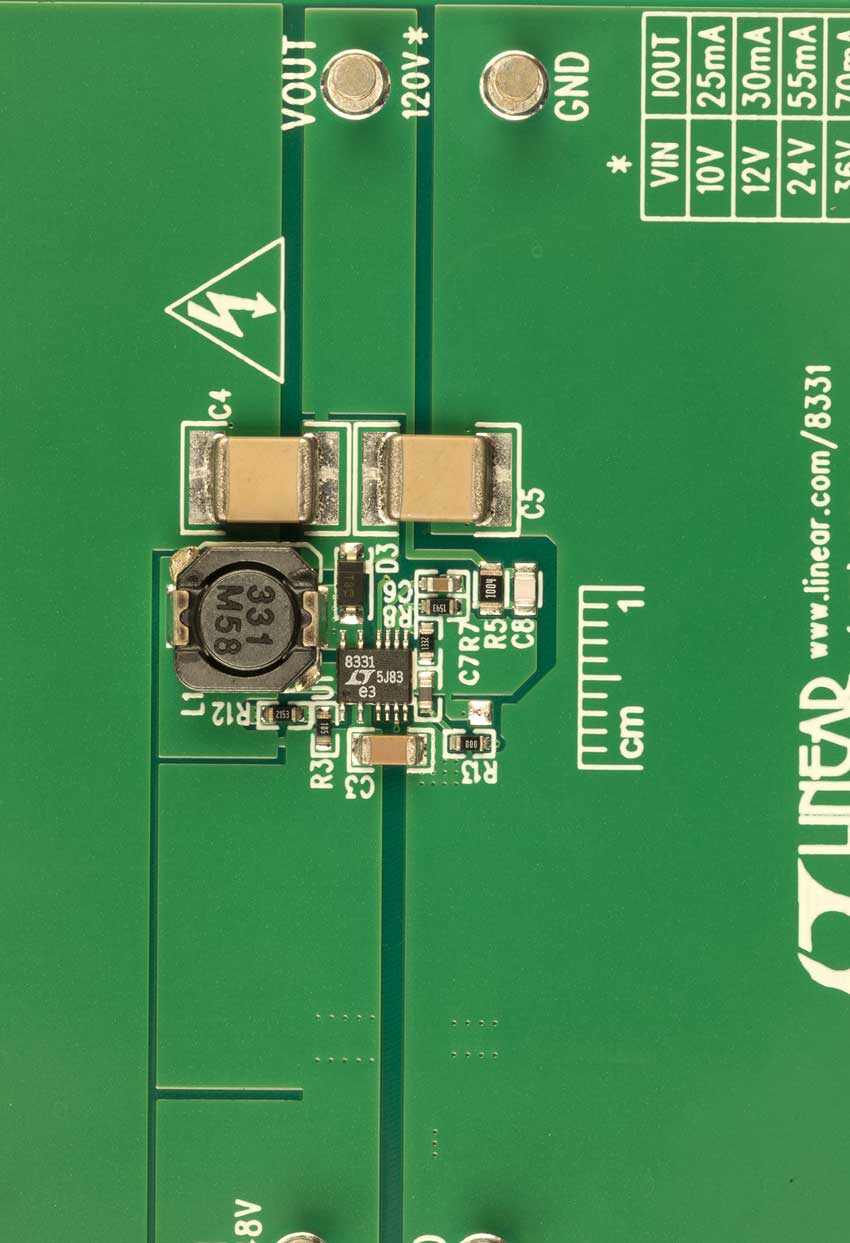

评估套件 (1)
参考资料
-
R570 Reliability Data3/23/2018PDF415 K
-

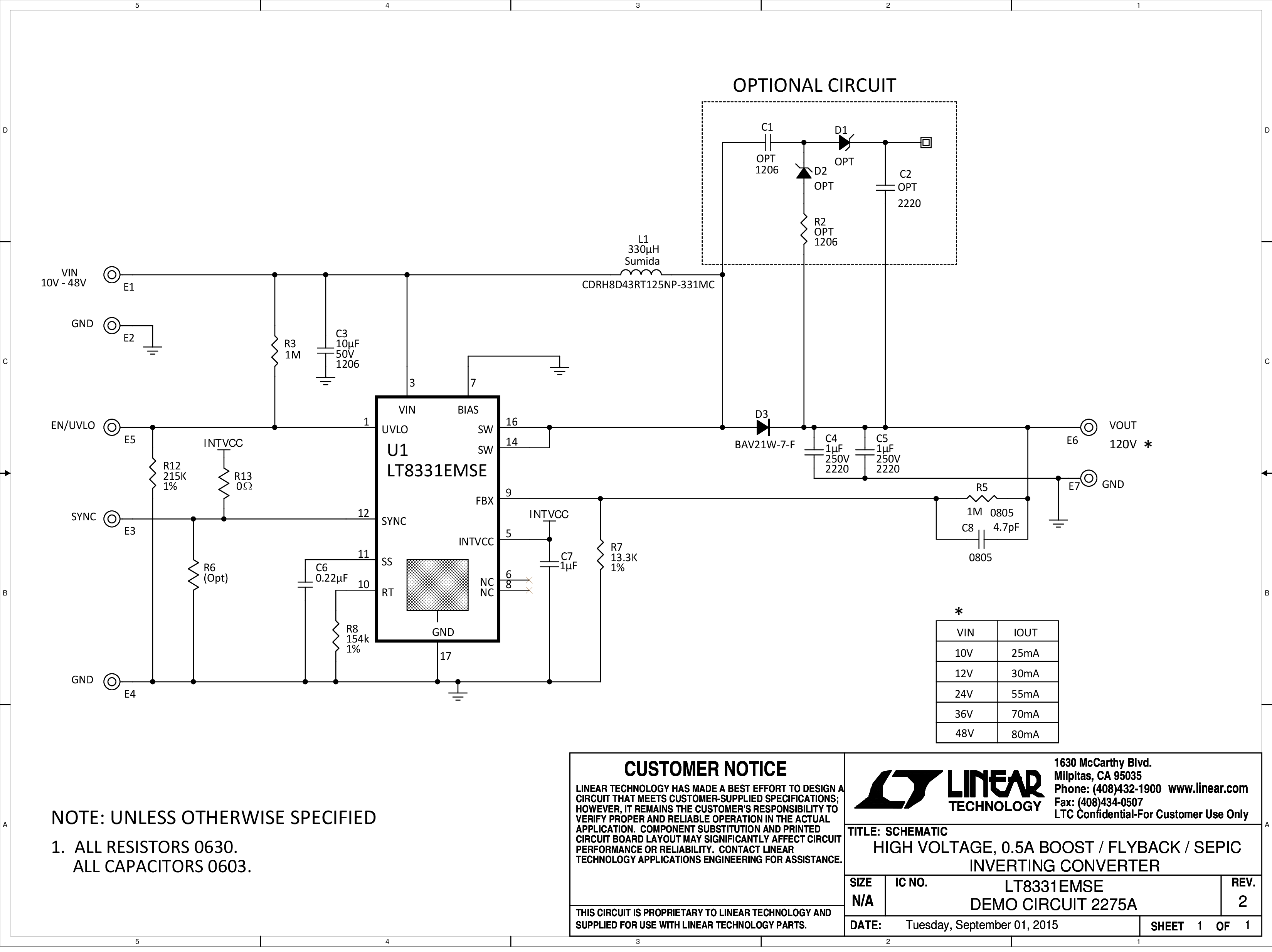

DC2275A - Demo Manual12/11/2015PDF259K
-
设计要点 545: 单片式转换器可提供高输出电压11/4/2015
-
开源LIDAR原型制作平台2/1/2020 模拟对话
-
Differences Between the Ćuk Converter and the Inverting Charge Pump Converter3/7/2016
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT8331
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD项目文件
LTpowerCAD中提供以下器件的设计工具：
LT8331
