LT8315

具 630V/300mA 开关的 560VIN 微功率 No-Opto 隔离型反激式转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 宽输入电压范围:18V 至 560V
  • 630V/300mA 集成型电源开关
  • 无需用于调节的光隔离器
  • 准谐振边界模式操作
  • 恒定电流和恒定电压调节
  • 低纹波轻负载突发模式 (Burst Mode®) 操作
  • 低静态电流:70μA
  • 可编程电流限制和软起动
  • 具有高压间隔的 TSSOP 封装
更多细节
show more Icon

LT®8315 是一款具有集成型 630V/300mA 开关的高电压反激式转换器。调节无需使用光隔离器。该器件从出现在变压器第三绕组两端的隔离式反激波形对输出电压进行采样。准谐振边界模式操作改善了负载调节,缩减了变压器尺寸,并保持了高效率。

在启动时,LT8315 通过一个连接到 DRAIN 引脚的电流源为其 INTVCC 电容器充电。在正常操作期间,该电流源关闭,而器件则从变压器上的第三绕组吸取其所需的功率。

LT8315 可在一个宽的输入电压范围内工作,并能输送高达 15W 的功率。它采用耐热性能增强型 20 引脚 TSSOP 封装,去除了若干个引脚以满足高压引脚间隔要求。



Applications

  • 隔离型电信、汽车、工业、医疗电源
  • 隔离型离线式内务处理电源
  • 电动汽车和电池组
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8315EFE#PBF
  • HTML
  • HTML
LT8315EFE#TRPBF
  • HTML
  • HTML
LT8315HFE#PBF
  • HTML
  • HTML
LT8315HFE#TRPBF
  • HTML
  • HTML
LT8315IFE#PBF
  • HTML
  • HTML
LT8315IFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8315EFE#PBF

量产

LT8315EFE#TRPBF

量产

LT8315HFE#PBF

量产

LT8315HFE#TRPBF

量产

LT8315IFE#PBF

量产

LT8315IFE#TRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8315EFE#PBF

量产

LT8315EFE#TRPBF

量产

LT8315HFE#PBF

量产

LT8315HFE#TRPBF

量产

LT8315IFE#PBF

量产

LT8315IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8315EFE#PBF

量产

LT8315EFE#TRPBF

量产

LT8315HFE#PBF

量产

LT8315HFE#TRPBF

量产

LT8315IFE#PBF

量产

LT8315IFE#TRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8315EFE#PBF

量产

LT8315EFE#TRPBF

量产

LT8315HFE#PBF

量产

LT8315HFE#TRPBF

量产

LT8315IFE#PBF

量产

LT8315IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

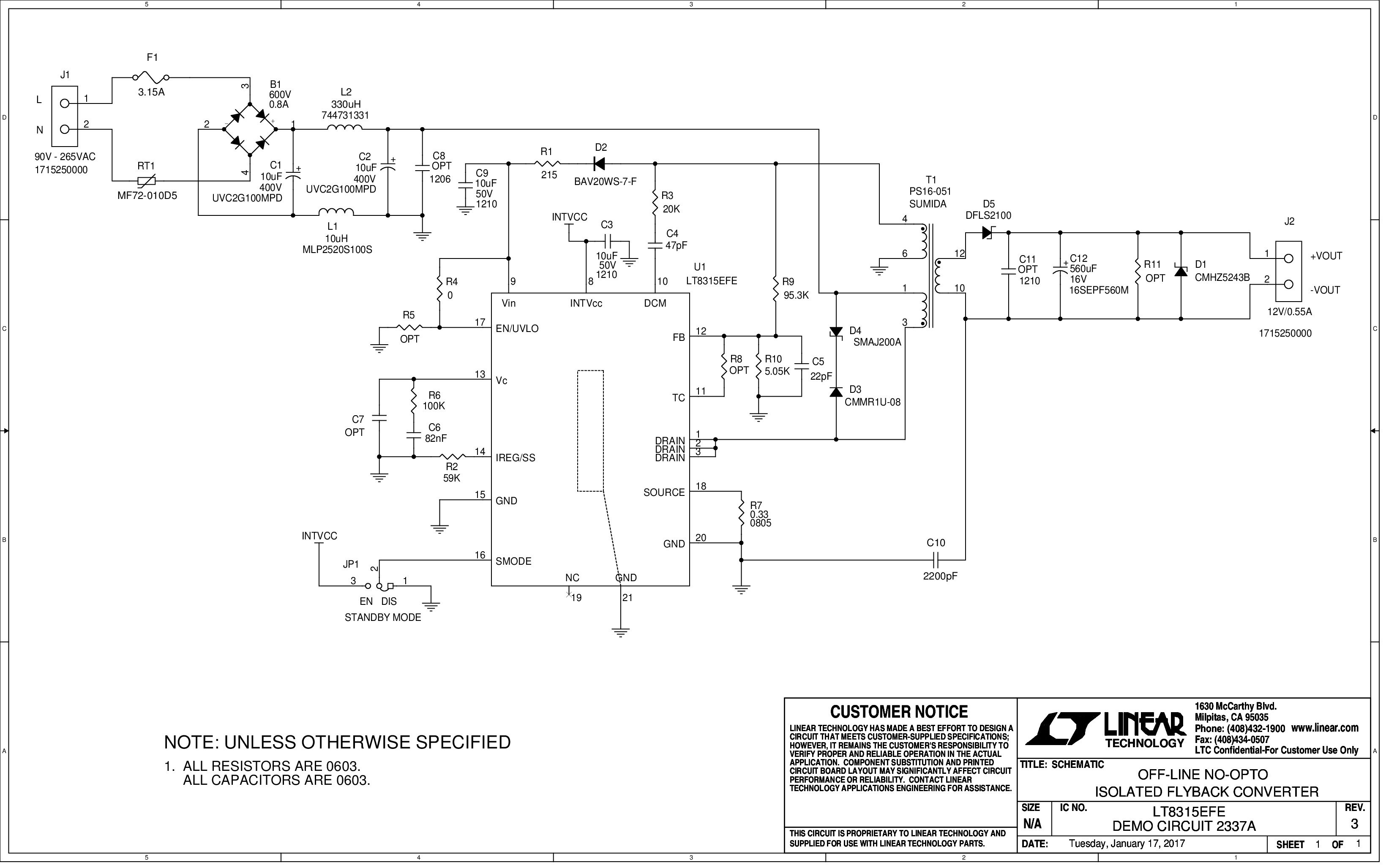

DC2337A

LT8315EFE Isolated Demo Board | Offline Flyback, 90VAC ≤ VIN ≤ 265VAC, VOUT = 12V @ 0.55A

zoom

DC2337A

LT8315EFE Isolated Demo Board | Offline Flyback, 90VAC ≤ VIN ≤ 265VAC, VOUT = 12V @ 0.55A

LT8315EFE Isolated Demo Board | Offline Flyback, 90VAC ≤ VIN ≤ 265VAC, VOUT = 12V @ 0.55A

产品详情

Demonstration circuit 2337A is an offline isolated flyback converter featuring LT8315. The demo board outputs 12V, and maintains tight regulation with a load current from 4mA to 0.55A. It is optimized to operate over a wide AC input voltage range (90VAC to 265VAC, 47Hz to 63Hz). Output voltage accuracy stays within ±5% over the whole input voltage and load range.





reference details image

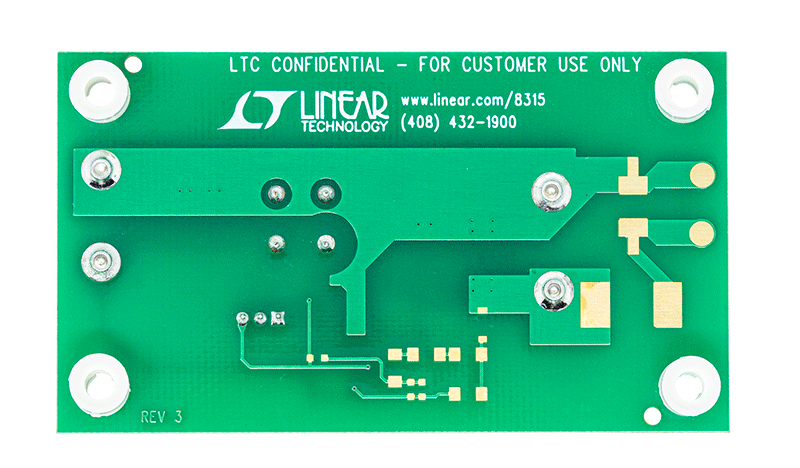

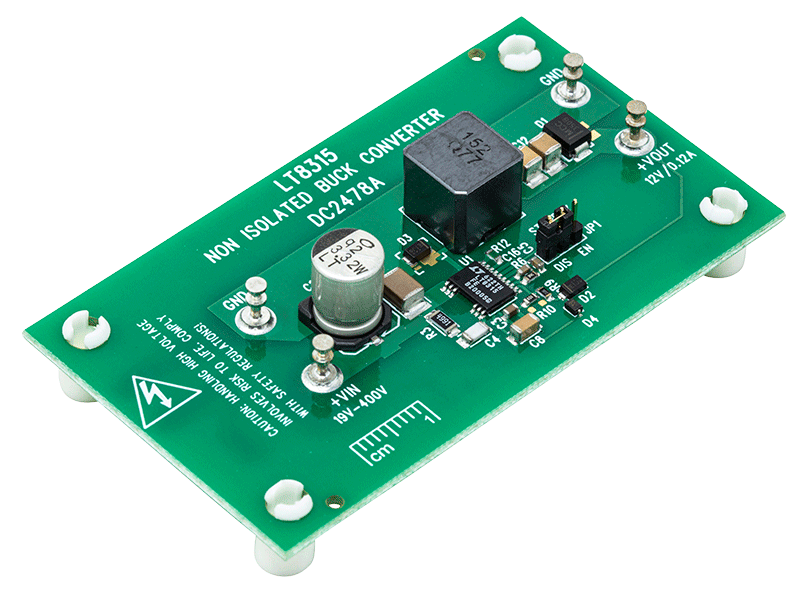

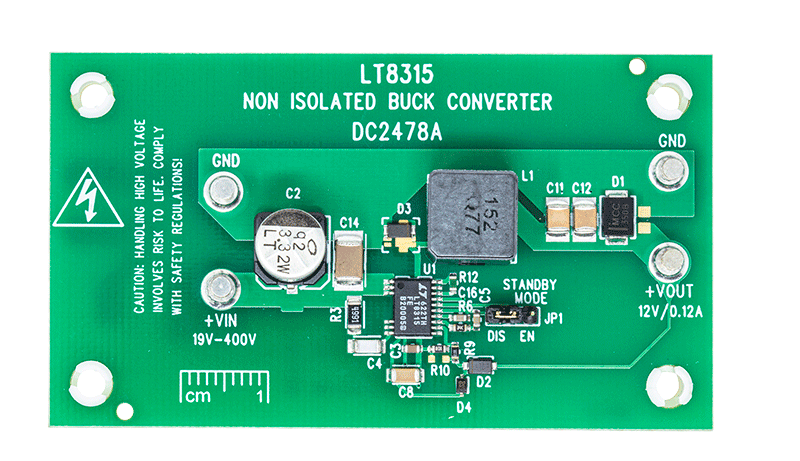

DC2478A
