LT8310

100VIN 正激式转换器控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 输入电压范围:6V 至 100V
  • 工作模式控制无需光耦合器即可调节一个隔离式输出
  • 高效率同步控制
  • 短路 (打嗝模式) 过流保护
  • 具迟滞的可编程过压闭锁 (OVLO) 和欠压闭锁 (UVLO)
  • 可编程频率 (100kHz 至 500kHz)
  • 可同步至一个外部时钟
  • 可利用单个 FBX 引脚实现正或负极性输出电压反馈
  • 可编程软起动
  • 低停机电流 < 1μA
  • 采用具高压 (HV) 引脚间隔的 FE20 TSSOP 封装
更多细节
show more Icon

LT®8310 是一款简单易用的谐振复位正激式转换器控制器,其采用一个内部调节的 10V 电源来驱动一个低压侧 N 沟道 MOSFET 的栅极。LT8310 具有工作模式控制功能,可使用单个电源变压器产生一个稳定、已调节的隔离式输出。通过增加输出电压反馈 (利用光耦合器 [隔离式] 或直接连线 [非隔离式] 实现) 可启动电流模式调节,从而改善输出准确度和负载响应。由于可以灵活地选择变压器匝数比,因而无需在极限占空比下运作就能实现高的降压比或升压比。

用户可以将开关频率设置在 100kHz 至 500kHz 的范围内以优化效率、性能或外部组件尺寸。一个同步输出可用于控制副边同步整流以改善效率。用户可编程保护功能包括针对输入电压 (UVLO 和 OVLO) 和开关电流 (过流限值) 的监视。LT8310 的软起动功能有助避免变压器发生磁通饱和。



Applications

  • 工业、汽车和军用系统
  • 48V 电信隔离式电源
  • 隔离式和非隔离式 DC/DC 转换器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8310EFE#PBF
  • HTML
  • HTML
LT8310EFE#TRPBF
  • HTML
  • HTML
LT8310HFE#PBF
  • HTML
  • HTML
LT8310HFE#TRPBF
  • HTML
  • HTML
LT8310IFE#PBF
  • HTML
  • HTML
LT8310IFE#TRPBF
  • HTML
  • HTML
LT8310MPFE#PBF
  • HTML
  • HTML
LT8310MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8310EFE#PBF

量产

LT8310EFE#TRPBF

量产

LT8310HFE#PBF

量产

LT8310HFE#TRPBF

量产

LT8310IFE#PBF

量产

LT8310IFE#TRPBF

量产

LT8310MPFE#PBF

量产

LT8310MPFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8310EFE#PBF

量产

LT8310EFE#TRPBF

量产

LT8310HFE#PBF

量产

LT8310HFE#TRPBF

量产

LT8310IFE#PBF

量产

LT8310IFE#TRPBF

量产

LT8310MPFE#PBF

量产

LT8310MPFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1963A

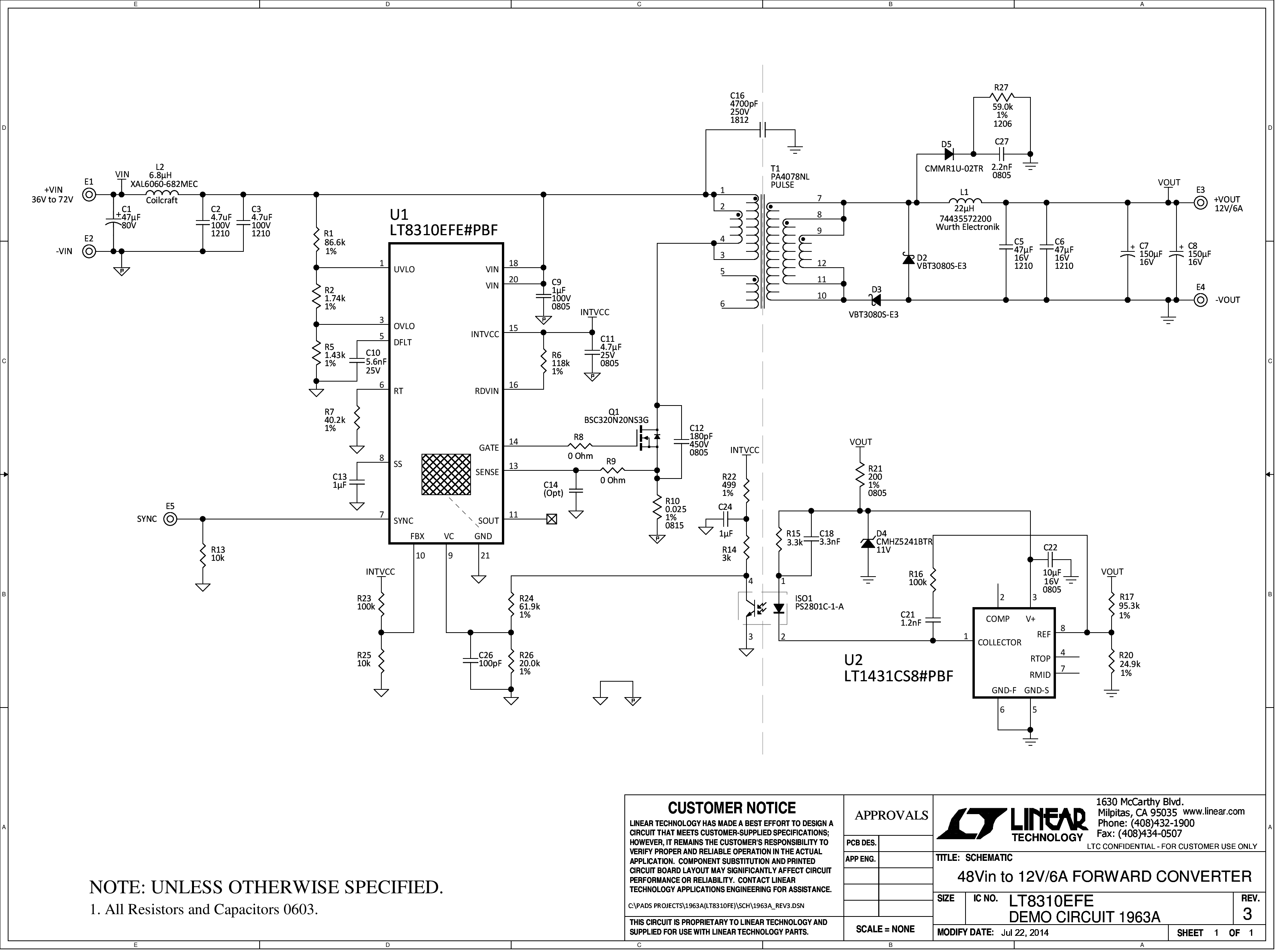

LT8310EFE Demo Board | Isolated Forward Converter, 36V ≤ VIN ≤ 72V; VOUT = 12V @ 6A

zoom

DC1963A

LT8310EFE Demo Board | Isolated Forward Converter, 36V ≤ VIN ≤ 72V; VOUT = 12V @ 6A

LT8310EFE Demo Board | Isolated Forward Converter, 36V ≤ VIN ≤ 72V; VOUT = 12V @ 6A

产品详情

Demonstration circuit 1963A is a resonant reset forward converter featuring the LT8310 controller. This circuit was designed to demonstrate the high level of performance, and small solution size attainable using the LT8310. It operates at a 250kHz switching frequency, and regulates a 12V, 6A output from a 36V to 72V input source, making it well suited for telecom, industrial, and other applications. Table 1 summarizes the performance of the DC1963A.


Output regulation is handled on the secondary side by the LT1431, which is an adjustable shunt voltage regulator providing feedback to the primary side via an opto-coupler.

reference details image

DC2015A

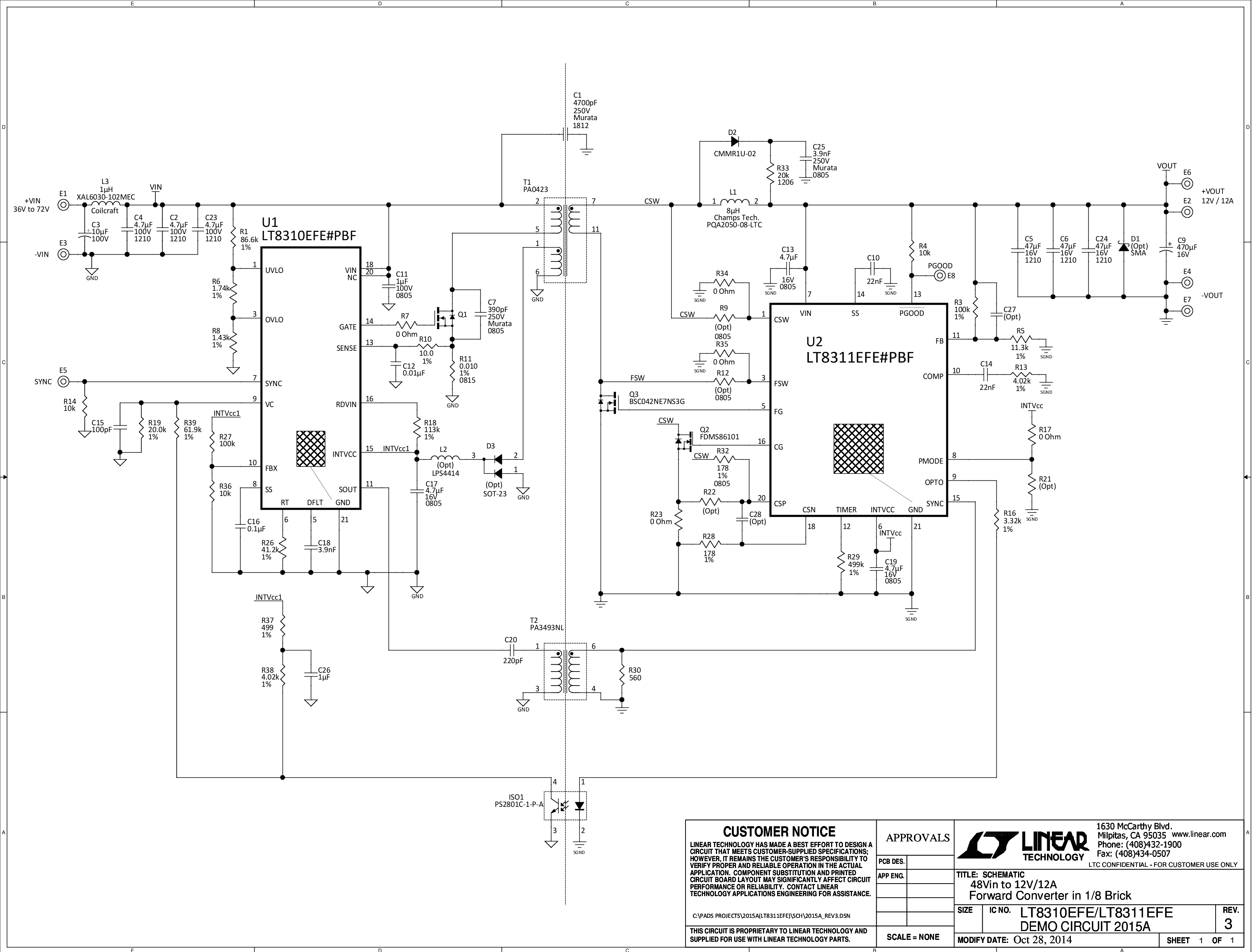

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

zoom

DC2015A

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A

产品详情

Demonstration circuit 2015A is a resonant reset forward converter with synchronous rectification featuring the LT8310/LT8311 chipset. This circuit was designed to demonstrate the high levels of performance, efficiency, and small solution size attainable using these parts. It operates at 240kHz and produces a regulated 12V, 12A output from an input voltage range of 36V to 72V: suitable for telecom, industrial, and other applications. It has an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94%.
