概览

优势和特点

  • 超低静态电流:
         2.8μA IQ 调节 12VIN 至 3.3VOUT
  • 固定输出电压:3.3V、5V
         2.1μA IQ 调节 12VIN
  • 低纹波突发模式 (Burst Mode®) 操作:
         输出纹波 <15mVP-P
  • 宽输入电压范围:4.3V 至 55V
  • 1.2A 最大输出电流
  • 可调开关频率:200kHz 至 2MHz
  • 可同步频率范围:250kHz 至 2MHz
  • 快速瞬态响应
  • 准确的 1V 使能引脚门限
  • 低停机电流:IQ = 700nA
  • 电源良好标记
  • 软起动能力
  • 内部补偿
  • 饱和开关设计:0.44Ω 接通电阻
  • 输出电压:1.19V 至 30V
  • 小外形的耐热性能增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装



产品详情

LT®3991 是一款可调频率、单片式、降压型开关稳压器,可接受一个高达 55V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 2.8μA 的电源电流。低纹波突发模式操作在低输出电流条件下保持了高效率,并在典型应用中将输出纹波抑制在 15mV 以下。一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 0.44Ω 开关和一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路。一个具 1V 准确门限的使能引脚可用于关断 LT3991,从而将输入电源电流减小至 700nA。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 VOUT 达到编程输出电压的 91% 时,电源良好标记电路将发出指示信号。LT3991 采用小外形 10 引脚 MSOP 封装和具有裸露衬垫的 3mm x 3mm DFN 封装,旨在实现低热阻。




Applications

  • 汽车电池调节
  • 便携式产品的电源
  • 工业电源



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

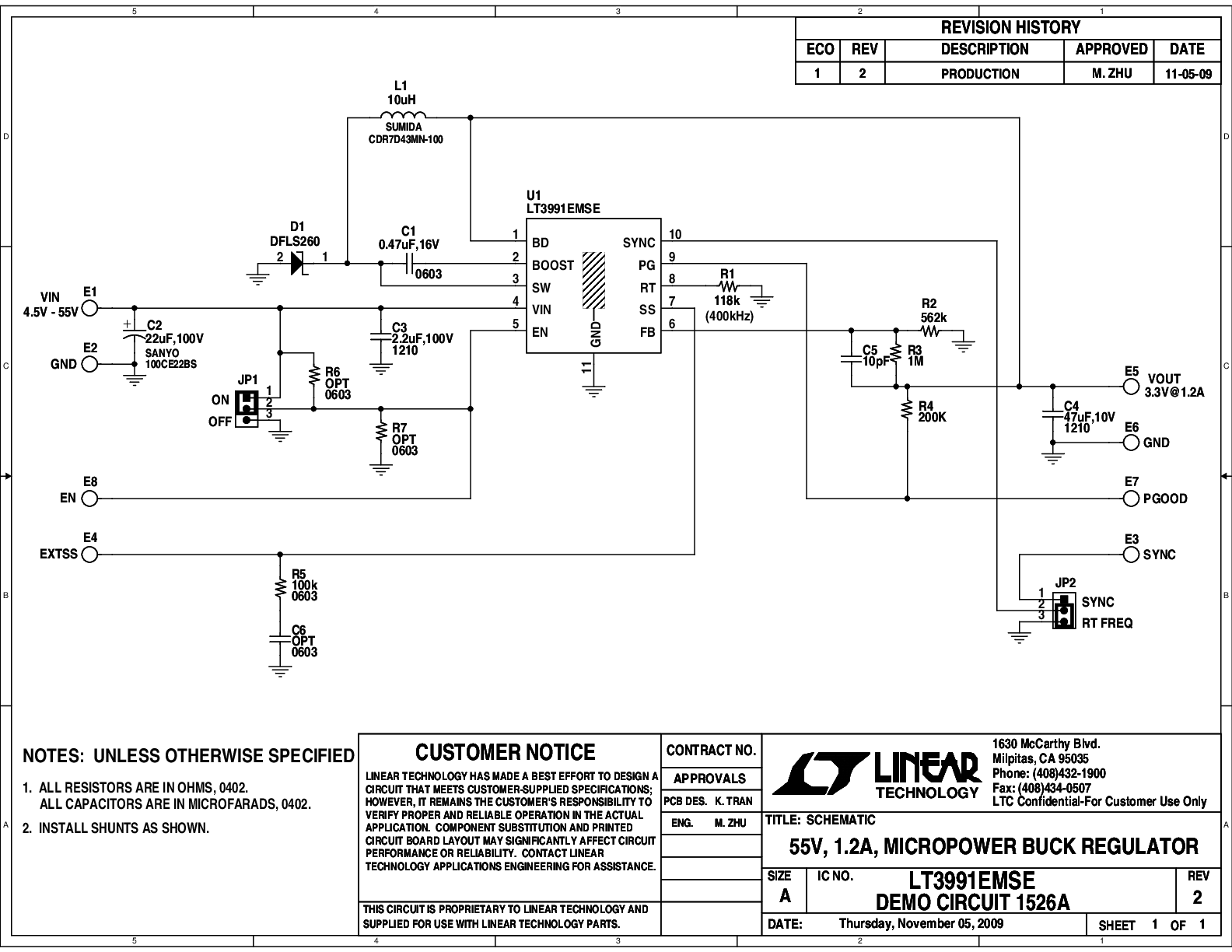

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3991

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3991
