特性
- 超低静态电流:
2.8μA IQ 调节 12VIN 至 3.3VOUT - 固定输出电压:3.3V、5V
2.1μA IQ 调节 12VIN 至 3.3VOUT - 低纹波突发模式 (Burst Mode®) 操作:
输出纹波 <15mVP-P - 宽输入电压范围:4.3V 至 38V
- 1.2A 最大输出电流
- 可调开关频率:200kHz 至 2MHz
- 可同步频率范围:250kHz 至 2MHz
- 快速瞬态响应
- 准确的 1V 使能引脚门限
- 低停机电流:IQ = 700nA
- 电源良好标记
- 软起动能力
- 内部补偿
- 输出电压:1.19V 至 30V

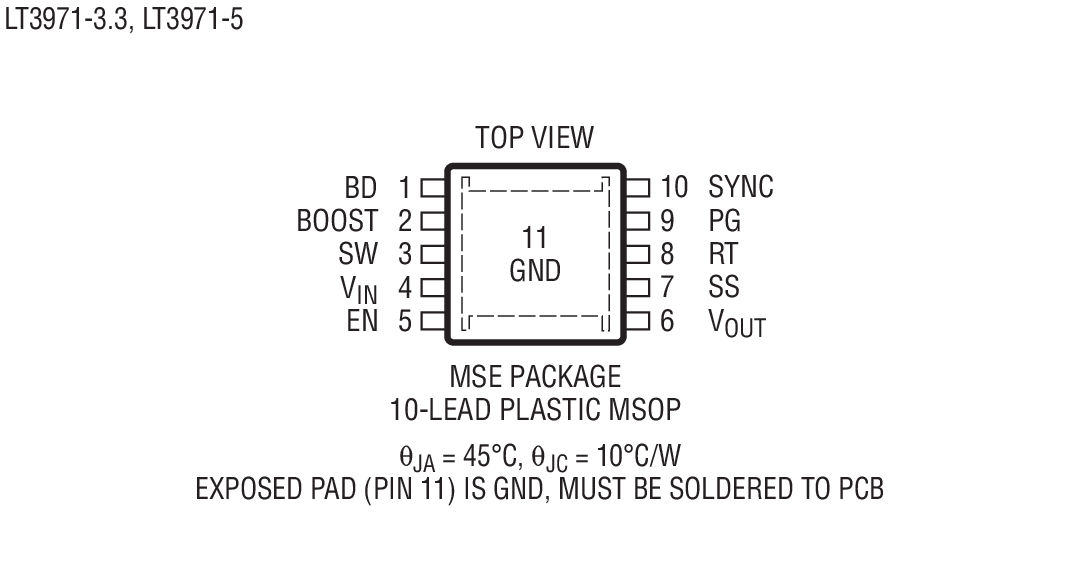

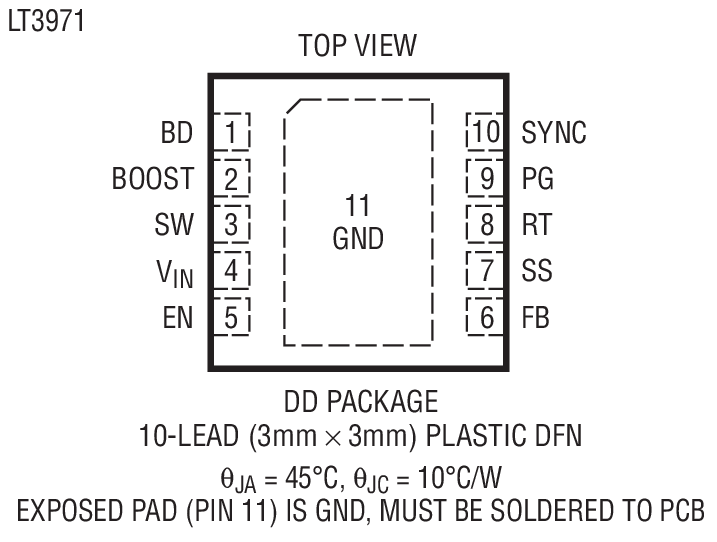

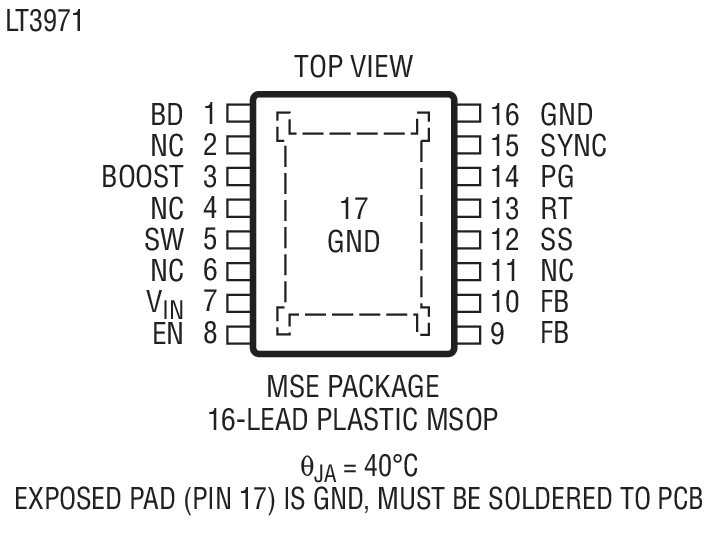

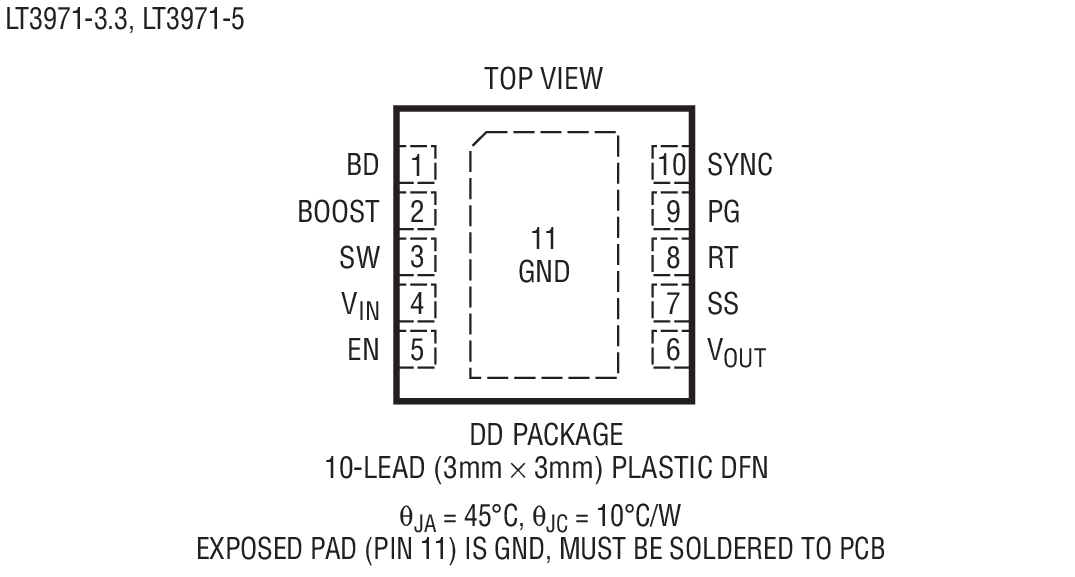

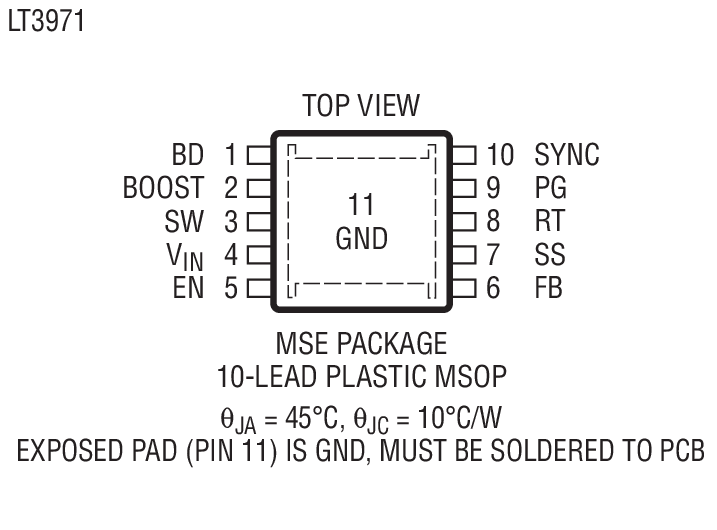

- 小外形的耐热性能增强型 10 引脚 MSOP、16 引脚 MSOP 和 (3mm x 3mm) DFN 封装

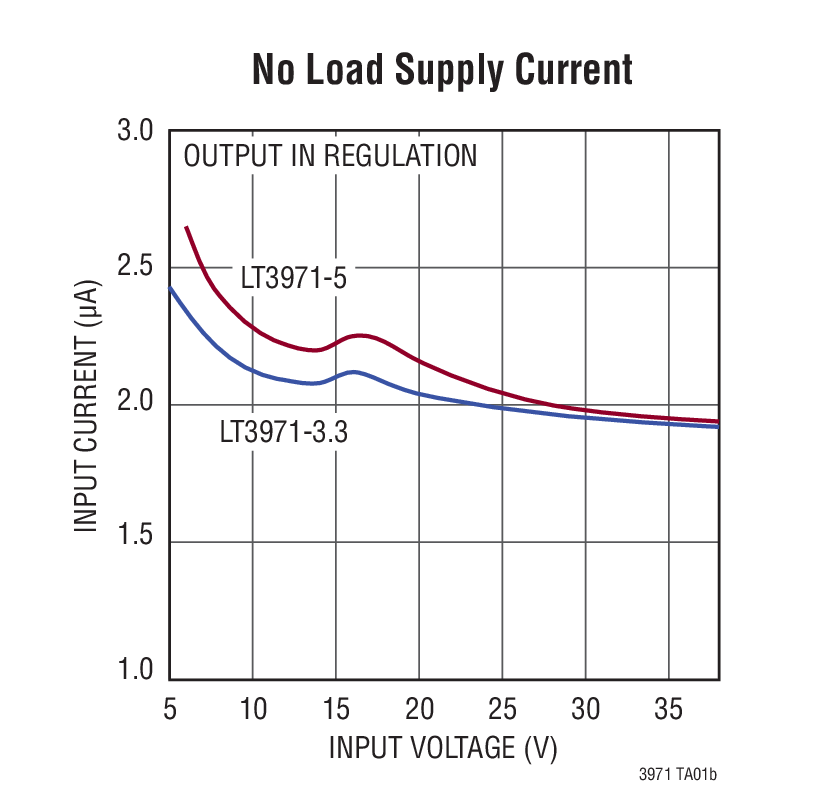

LT®3971 是一款可调频率、单片式、降压型开关稳压器,可接受一个高达 38V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 2.8μA 的电源电流。低纹波突发模式操作在低输出电流条件下保持了高效率,并在典型应用中将输出纹波抑制在 15mV 以下。一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 0.33Ω 开关和一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路。一个具 1V 准确门限的使能引脚可用于关断 LT3971,从而将输入电源电流减小至 700nA。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 VOUT 达到编程输出电压的 91% 时,电源良好标记电路将发出指示信号。LT3971 采用小外形 10 引脚 MSOP 封装和具有裸露衬垫的 3mm x 3mm DFN 封装,旨在实现低热阻。另外还提供了一种具有增强型引脚至引脚容错性能的 16 引脚 MSOP 封装。
Applications
- 汽车电池调节
- 便携式产品的电源
- 工业电源
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3971
文档
筛查
1 应用
数据手册
2
用户手册
1
595.00K
可靠性数据
1
20.92 K
技术文章
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
新闻 1

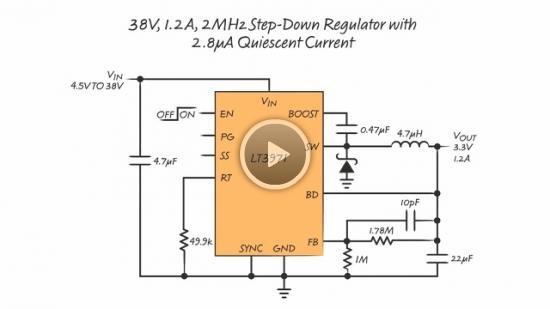

视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LT3971EDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EDD-3.3#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EDD-3.3#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EDD-5#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EDD-5#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE#PBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE#TRPBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE-3.3#PBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE-3.3#TRPBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE-5#PBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE-5#TRPBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE16#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971EMSE16#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IDD-3.3#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IDD-3.3#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IDD-5#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IDD-5#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE#PBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE#TRPBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE-3.3#PBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE-3.3#TRPBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE-5#PBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE-5#TRPBF
- 引脚/封装图-中文版
- 10-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE16#PBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT3971IMSE16#TRPBF
- 引脚/封装图-中文版
- 16-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3971EMSE#PBF
量产
LT3971EMSE#TRPBF
量产
LT3971EMSE-3.3#PBF
量产
LT3971EMSE-3.3#TRPBF
量产
LT3971EMSE-5#PBF
量产
LT3971EMSE-5#TRPBF
量产
LT3971IMSE-3.3#PBF
量产
LT3971IMSE-3.3#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3971EMSE#PBF
量产
LT3971EMSE#TRPBF
量产
LT3971EMSE-3.3#PBF
量产
LT3971EMSE-3.3#TRPBF
量产
LT3971EMSE-5#PBF
量产
LT3971EMSE-5#TRPBF
量产
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE-3.3#PBF
量产
LT3971IMSE-3.3#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3971EMSE16#PBF
LT3971EMSE16#TRPBF
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE16#PBF
LT3971IMSE16#TRPBF
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3971EMSE16#PBF
LT3971EMSE16#TRPBF
LT3971IMSE16#PBF
LT3971IMSE16#TRPBF
7月 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3971EMSE#PBF
量产
LT3971EMSE#TRPBF
量产
LT3971EMSE-3.3#PBF
量产
LT3971EMSE-3.3#TRPBF
量产
LT3971EMSE-5#PBF
量产
LT3971EMSE-5#TRPBF
量产
LT3971IMSE-3.3#PBF
量产
LT3971IMSE-3.3#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3971EMSE#PBF
量产
LT3971EMSE#TRPBF
量产
LT3971EMSE-3.3#PBF
量产
LT3971EMSE-3.3#TRPBF
量产
LT3971EMSE-5#PBF
量产
LT3971EMSE-5#TRPBF
量产
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE-3.3#PBF
量产
LT3971IMSE-3.3#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3971EMSE16#PBF
LT3971EMSE16#TRPBF
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE16#PBF
LT3971IMSE16#TRPBF
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3971EMSE16#PBF
LT3971EMSE16#TRPBF
LT3971IMSE16#PBF
LT3971IMSE16#TRPBF
7月 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3971IMSE#PBF
量产
LT3971IMSE#TRPBF
量产
LT3971IMSE-5#PBF
量产
LT3971IMSE-5#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
PowerPath、理想二极管和负载开关1 |
||||
推荐新设计使用 |
具反向输入保护功能的理想二极管控制器 |
|||
硅振荡器1 |
||||
量产 |
32.768kHz 至 8.192MHz 精准微功率振荡器 |
|||
浪涌抑制器、过压和过流保护1 |
||||
推荐新设计使用 |
欠压、过压和电源反向保护控制器 |
|||
双电源监控器1 |
||||
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
|
推荐新设计使用 |
具反向输入保护功能的理想二极管控制器 |
|
推荐新设计使用 |
欠压、过压和电源反向保护控制器 |
评估套件 1

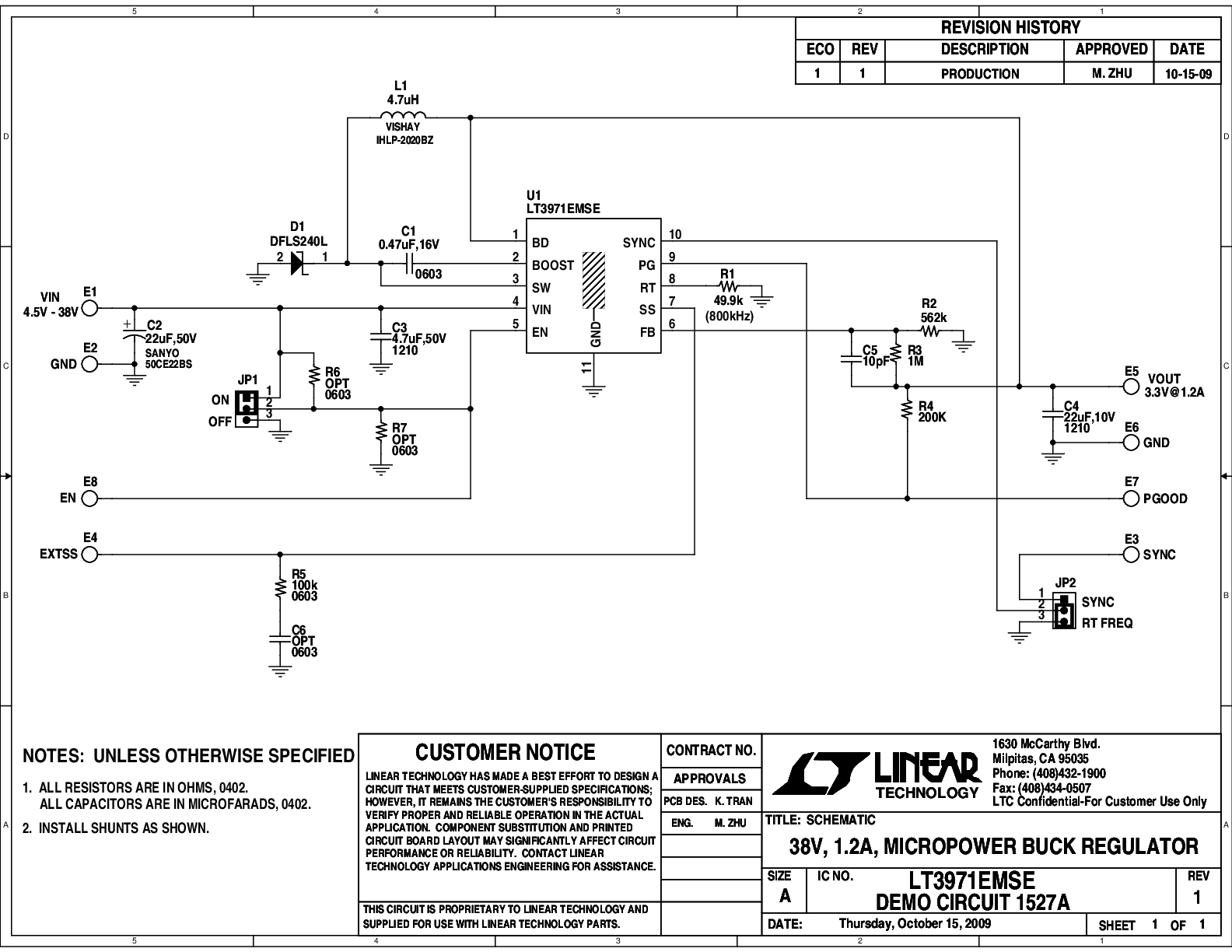

DC1527A
LT3971EMSE Demo Board | 4.5V ≤ VIN ≤ 38V, VOUT = 3.3V @ 1.2A
产品详情
Demonstration circuit 1527 is a monolithic step-down DC/DC switching regulator featuring the LT3971. The switching frequency is adjustable up to 2MHz. The demo circuit is designed for 3.3V, 1.2A output from a 4.5V to 38V input. The circuit consumes only 2.8μA of quiescent current.
资料
