概览
优势和特点
- 高电压操作：达 60V
- 输出电压高达 36V (降压)
- 可设置恒定频率：100kHz 至 500kHz
- 可同步至高达 600kHz
- 突发模式 (Burst Mode®) 操作：电源电流为 120μA
- 停机电源电流：10μA
- ±1.3% 基准准确度
- 驱动 N 沟道 MOSFET
- 可编程软起动
- 可编程欠压闭锁
- 用于栅极驱动的内部高电压稳压器
- 热停机
- 电流限值不受占空比的影响
- 16 引脚耐热增强型 TSSOP 封装
产品详情
LT®3844 是一款用于中等功率、低元件数目、高效率电源的 DC/DC 控制器。它提供了一个 4V 至 60V 的宽输入范围 (最小启动电压为 7.5V)，并能够实现降压、升压、负输出和 SEPIC 拓扑结构。
LT3844 具有突发模式操作功能，该操作模式可把静态电流减小至 120μA 以下，并在轻负载条件下维持了高效率。一个内部高电压偏置稳压器实现了简单的偏置。
另外的特点包括用于实现快速电压和负载瞬态响应的电流模式控制、可设置固定工作频率 (可同步至一个外部时钟，以适合那些对噪声敏感的应用)、一个能够驱动大 N 沟道 MOSFET 的栅极驱动器、精准的欠压闭锁功能、10μA 停机电流、短路保护和可编程软起动功能。

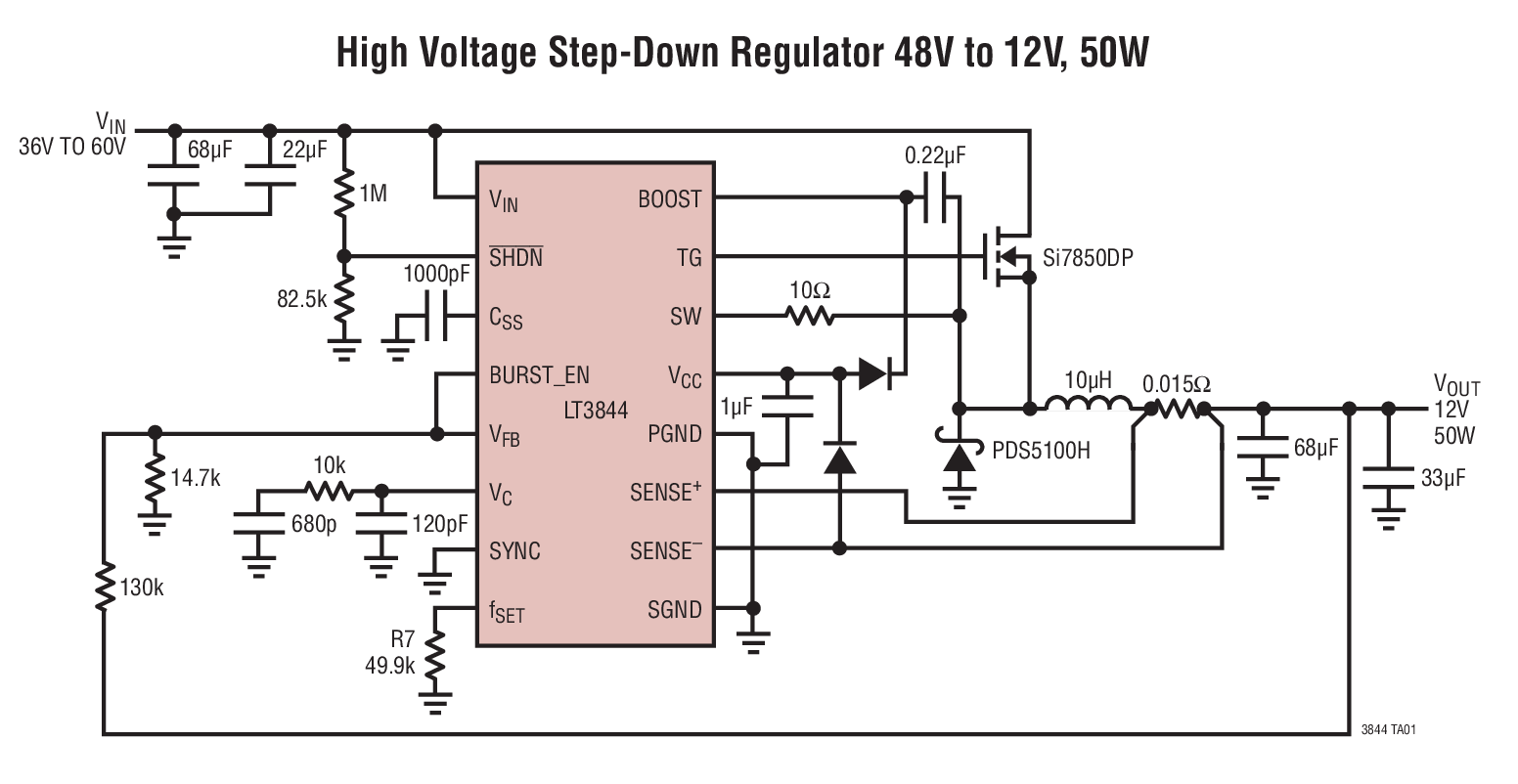

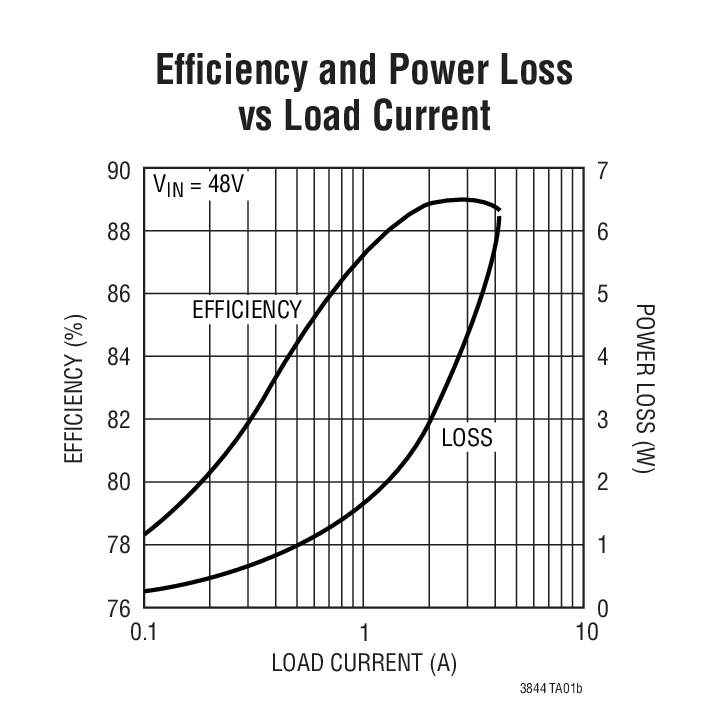

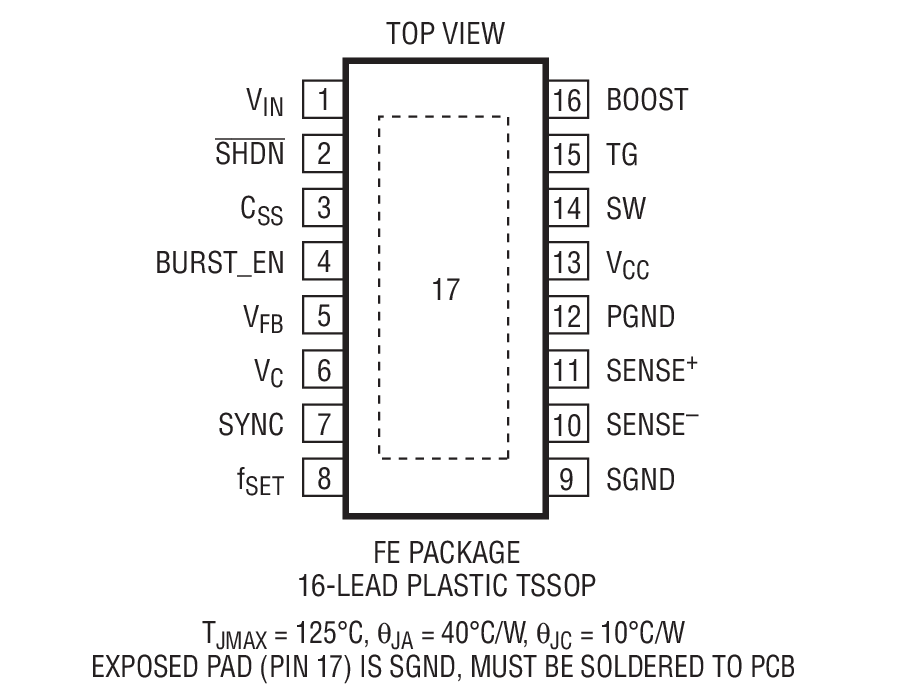

LT3844 采用 16 引脚耐热增强型 TSSOP 封装。
应用
- 工业配电
- 12V 和 42V 汽车和重型设备
- 高电压单板系统
- 分布式电源系统
- 航空电子设备
- 电信电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
