LT3800

高电压同步电流模式降压型控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3800 Demo Circuit - High-Voltage Synchronous Current Mode Step-Down Controller (20-55V to 12V @ 6.25A) Download 4.00KB LTspice LT3800 - Step-Down (Buck) Regulators Download 3.56 KB
产品模型 4
特性
  • 宽输入电压范围：4V 至 60V
  • 输出电压高达 36V
  • 自适应非重叠电路可防止开关贯通
  • 不连续操作的禁止反向电感器电流特性可提高轻负载时的效率
  • 具自动复位功能的输出转换速率控制型软起动
  • 无负载静态电流为 100μA
  • 低停机电流：10μA
  • 1% 稳压准确度
  • 工作频率为 200kHz
  • 标准栅极 N 沟道功率 MOSFET
  • 电流限值不受占空比的影响
  • 反向过流保护

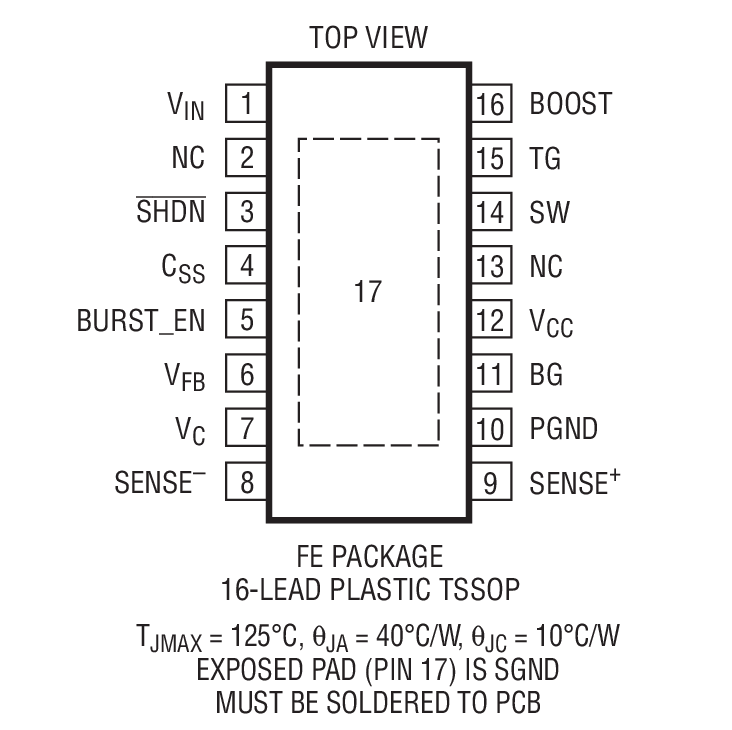

  • 16 引脚耐热增强型 TSSOP 封装
    • 更多细节
    show more Icon

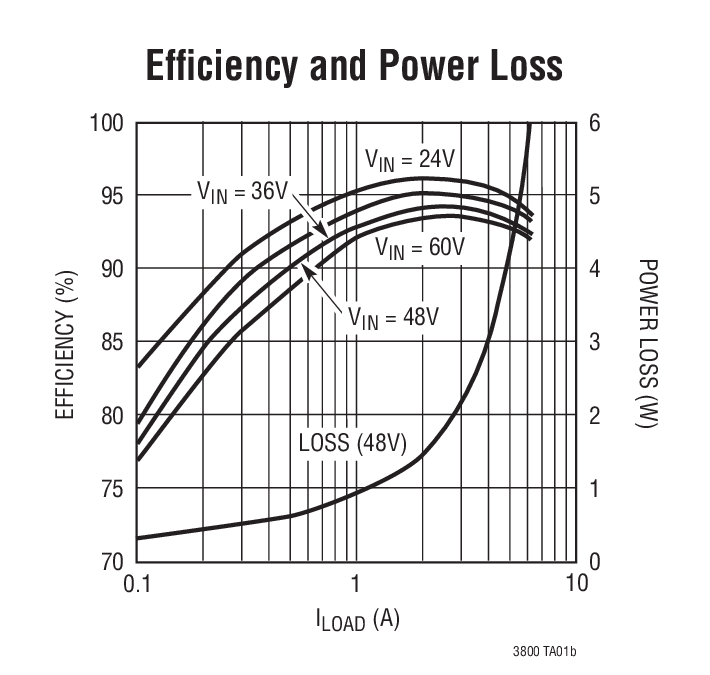

    LT®3800 是一款 200kHz 固定频率高电压同步电流模式降压型开关稳压控制器。该 IC 用于驱动标准栅极 N 沟道功率 MOSFET，并能够在 4V 至 60V 的输入电压条件下运作。一个内置稳压器直接从 VIN 提供 IC 电源，并提供了从输出获得的电源，以较大限度地减小 VIN 静态电流。MOSFET 驱动器采用了一种内部动态自举功能，较大限度地提高了正常操作期间的栅-源极 “接通” 电压以改善工作效率。LT3800 采用了突发模式 (Burst Mode®) 操作，该操作模式将无负载静态电流减小至 100μA 以下。该器件还利用反向电感器电流禁止功能提升轻负载时的效率，从而使得控制器能够支持不连续操作。如果需要的话，突发模式操作和反向电感器电流禁止功能均可以停用。LT3800 具有可编程软起动功能，可直接控制转换器输出的电压转换速率，以减小启动浪涌电流和过冲误差。LT3800 采用 16 引脚耐热增强型 TSSOP 封装。


    应用

    • 12V 和 42V 汽车和重型设备
    • 48V 电信电源
    • 航空电子和工业控制系统
    • 分布式功率转换器
    Show More Arrow image
    file 查看数据手册
    Documentation 查看所有文档
    LTspice LT3800 Demo Circuit - High-Voltage Synchronous Current Mode Step-Down Controller (20-55V to 12V @ 6.25A) Download 4.00KB LTspice LT3800 - Step-Down (Buck) Regulators Download 3.56 KB
    产品模型 4
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    LT3800

    文档

    8
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 设计笔记
    • 数据手册
    • 用户手册
    • 可靠性数据
    • 技术文章
    • 全部
      TickIcon
    • 英文
    • 中文
    • 日文
    resetfilter

    重置过滤器

    数据手册

    2

    PDF Vector

    PDF

    更新 09/21/2011
    英文

    LT3800: High-Voltage Synchronous Current Mode Step-Down Controller Data Sheet

    打开PDF文件

    redirect
    259.00K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 12/07/2011
    日文

    LT3800: 高電圧同期整流式電流モード降圧コントローラ データシート

    打开PDF文件

    redirect
    597.00K
    download

    下载 PDF

    设计笔记

    3

    PDF Vector

    PDF

    更新 08/22/2007
    英文
    DN383 - High Voltage Current Mode Step-Down Converter with Low Power Standby Capability redirect icon

    123.00K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 02/07/2006
    中文
    DN383 - 具有低功耗待机能力的高电压电流模式降压型转换器 redirect icon

    834.00K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 07/25/2006
    日文
    DN383 - 低電力スタンバイ機能付き高電圧用電流モード降圧コンバータ redirect icon

    222.00K

    download

    下载 PDF

    用户手册

    1

    PDF Vector

    PDF

    更新 09/24/2009
    英文
    DC720A - Demo Manual redirect icon

    442.00K

    download

    下载 PDF

    可靠性数据

    1

    PDF Vector

    PDF

    更新 03/23/2018
    英文
    R468 Reliability Data redirect icon

    32.78 K

    download

    下载 PDF

    技术文章

    1

    PDF Vector

    HTML

    更新 03/01/2005
    英文
    High Voltage Step-Down Synchronous Controller Offers Single-Supply Operation, Current Mode Control, and 100µA Burst Mode Operation redirect icon

    没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    技术文档 5
    show more Icon

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    LT3800EFE#PBF 16-Lead TSSOP w/ EP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    LT3800EFE#TRPBF 16-Lead TSSOP w/ EP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    LT3800IFE#PBF 16-Lead TSSOP w/ EP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    LT3800IFE#TRPBF 16-Lead TSSOP w/ EP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 6, 2022

    - 22_0068

    Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

    LT3800EFE#PBF

    量产

    LT3800EFE#TRPBF

    量产

    LT3800IFE#PBF

    量产

    LT3800IFE#TRPBF

    量产

    pdf

    PCN22_0068_Form

    external-icon

    xls

    Material_Report

    Download

    xlsm

    Delta Qualification Matrix

    Download

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 6, 2022

    - 22_0068

    arrow down

    Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

    LT3800EFE#PBF

    量产

    LT3800EFE#TRPBF

    量产

    LT3800IFE#PBF

    量产

    LT3800IFE#TRPBF

    量产

    pdf

    PCN22_0068_Form

    external-icon

    xls

    Material_Report

    Download

    xlsm

    Delta Qualification Matrix

    Download

    软件和型号相关生态系统

    部分模型 产品周期 描述

    PowerPath、理想二极管和负载开关1
    LTC4359
    popup image
    Cart

    推荐新设计使用

    具反向输入保护功能的理想二极管控制器

    多个输出降压调节器1
    LTC3880
    popup image
    Cart

    推荐新设计使用

    具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

    浪涌抑制器、过压和过流保护1
    LT4363
    popup image
    Cart

    推荐新设计使用

    具电流限制功能的高电压浪涌抑制器

    双电源监控器1
    LTC2960
    popup image
    Cart

    推荐新设计使用

    36V、纳安级电流、两输入电压监视器

    部分模型 产品周期 描述
    LTC2960
    popup image
    Cart

    推荐新设计使用

    36V、纳安级电流、两输入电压监视器

    LTC4359
    popup image
    Cart

    推荐新设计使用

    具反向输入保护功能的理想二极管控制器

    LT4363
    popup image
    Cart

    推荐新设计使用

    具电流限制功能的高电压浪涌抑制器

    LTC3880
    popup image
    Cart

    推荐新设计使用

    具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

    评估套件 1

    reference details image

    DC720A

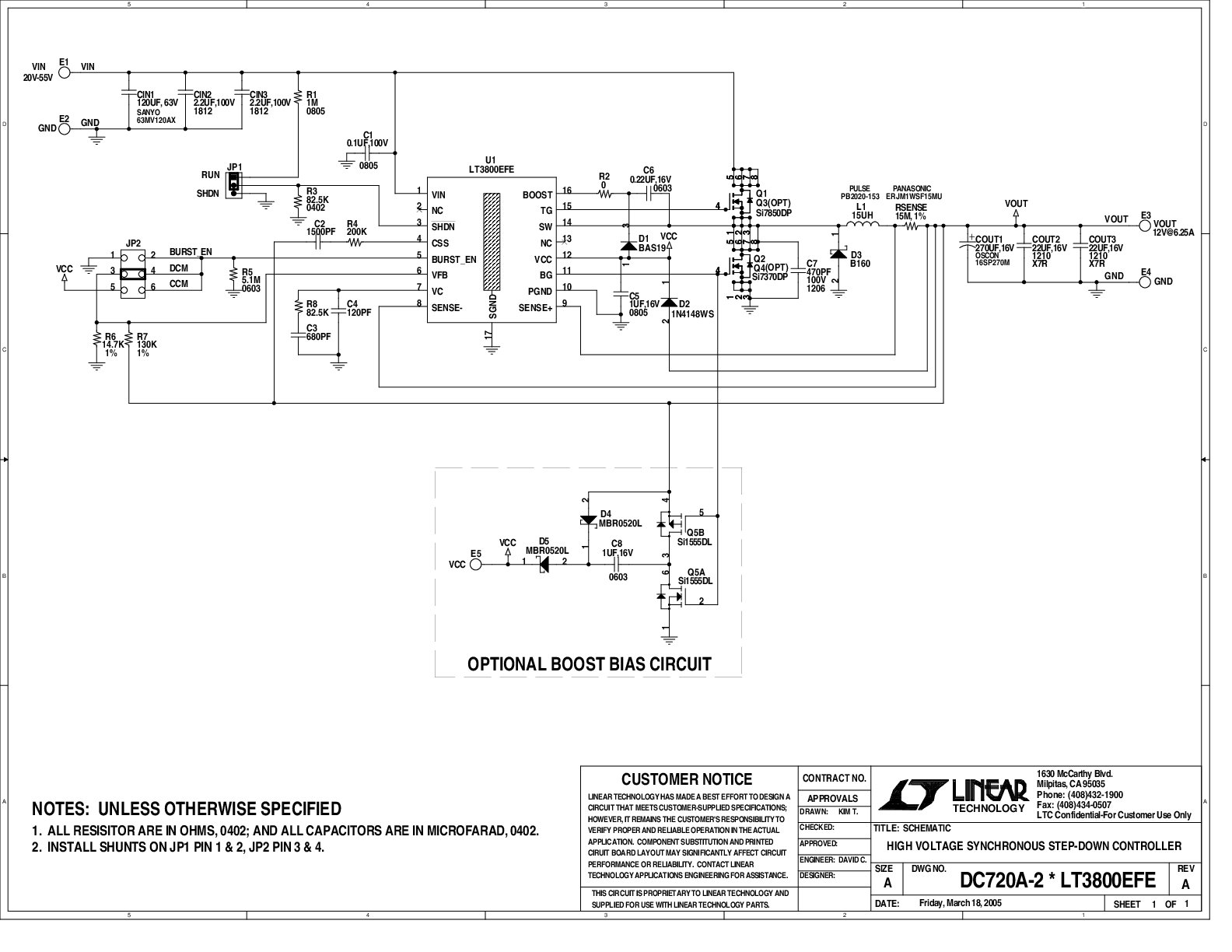

    LT3800EFE演示板 | VIN = 20V 至 55V， VOUT = 12V (6.25A)
