    LT3799-1

    具备有源 PFC 功能的离线隔离型反激式 LED 控制器

概览

优势和特点

  • 具极少外部组件的隔离型 PFC LED 驱动器

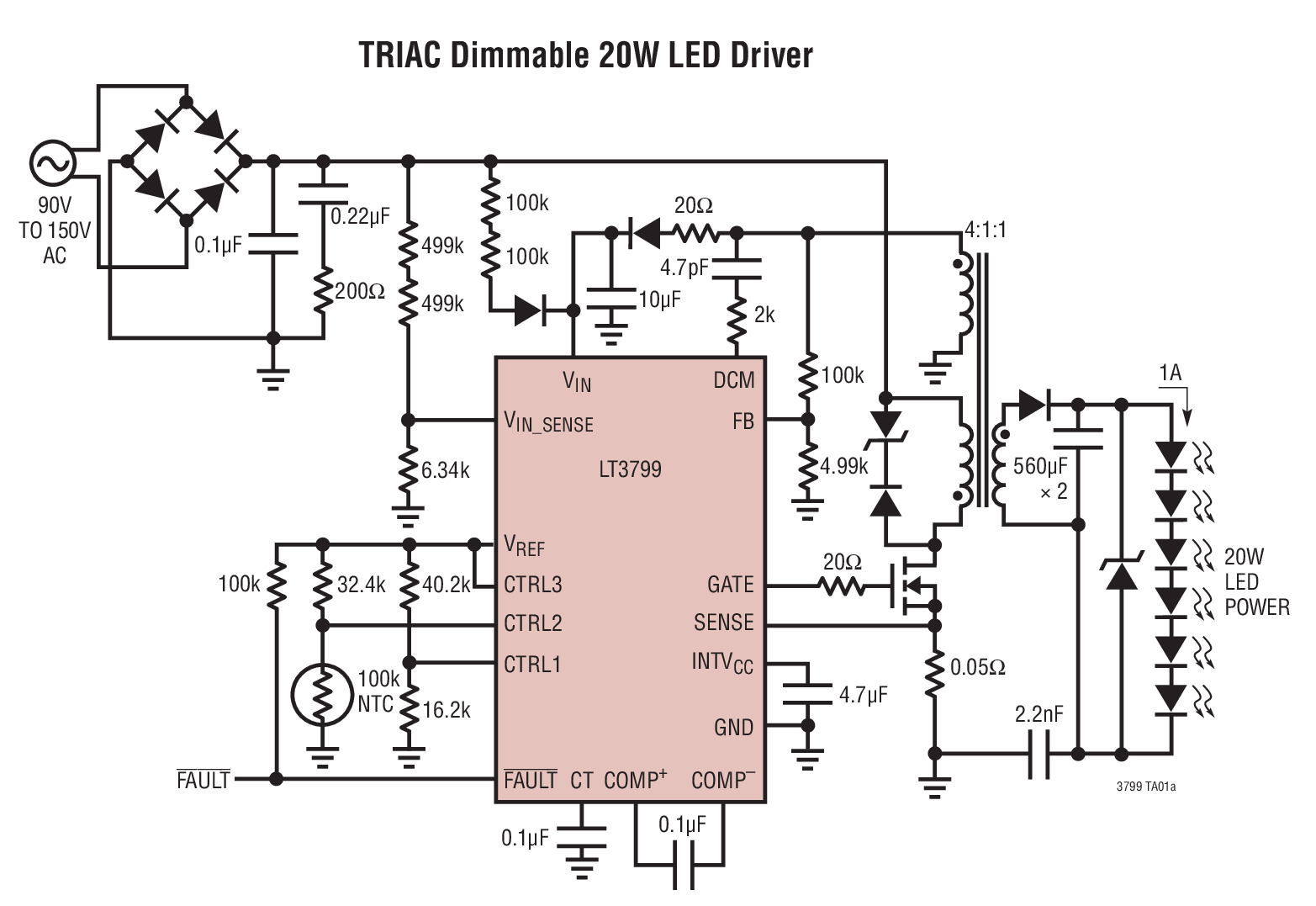

  • 可采用 TRIAC 进行调光
  • VIN 和 VOUT 仅受限于外部组件
  • 有源功率因数校正 (典型 PFC > 0.97)
  • 低谐波成分
  • 无需光耦合器

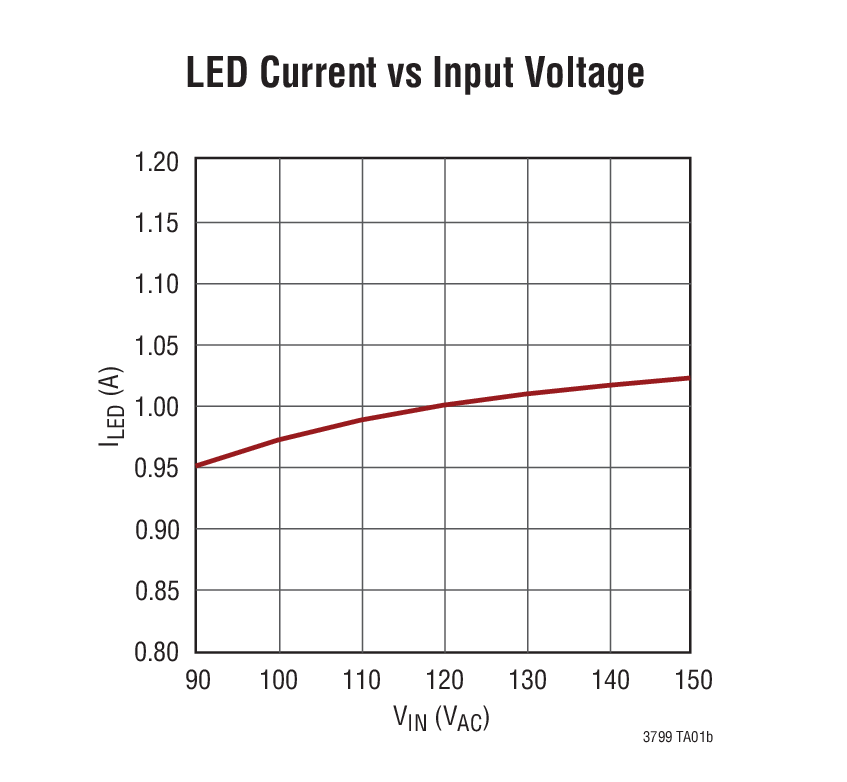

  • 准确的已调 LED 电流 (典型为 ±5%)
  • 开路 LED 和短路 LED 保护

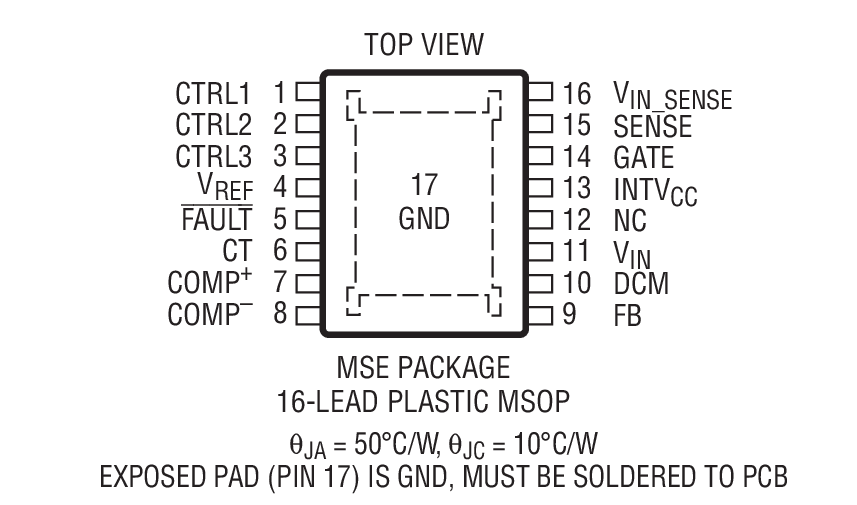

  • 耐热性能增强型 16 引脚 MSOP 封装

产品详情

LT®3799 是一款具功率因数校正功能的隔离型反激式控制器,专为驱动 LED 而设计。该控制器采用临界导通模式,因而允许使用一个小的变压器。这款控制器运用一种新颖的电流检测方案,能够向副端输送经过良好调节的电流,而无需采用一个光耦合器。此器件内置了一个强大的栅极驱动器,用于驱动一个外部高电压 MOSFET。LT3799 采用了一个内置乘法器,通常可实现 0.97 的功率因数。FAULT 引脚负责告知开路和短路 LED 情况。

LT3799 运用微功率迟滞启动,以在采用离线输入电压时实现高效运作,并利用第三个绕组来为器件供电。一个内部 LDO 负责为器件的内部电路和栅极驱动器提供经过良好调节的电源。


应用

  • 离线 4W 至 100W+ LED 应用
  • 高 DC VIN LED 应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

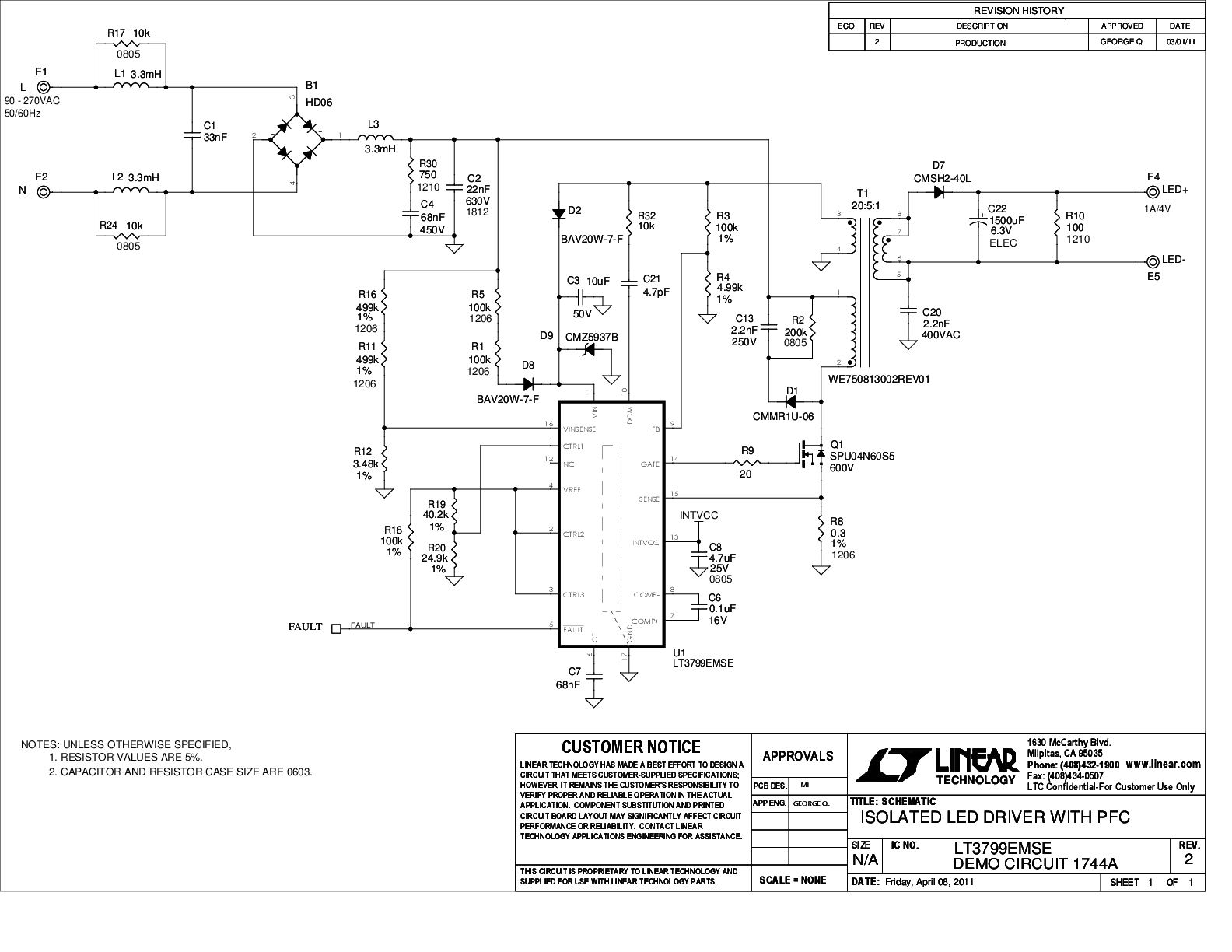

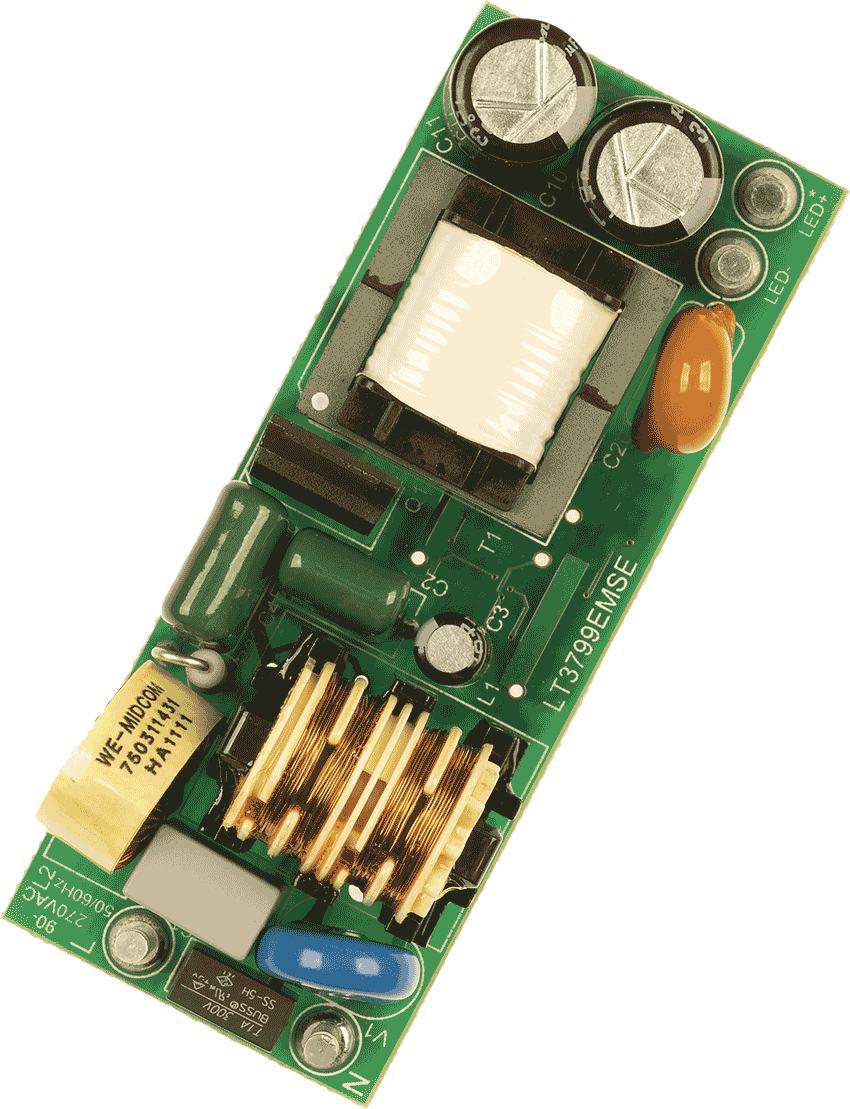

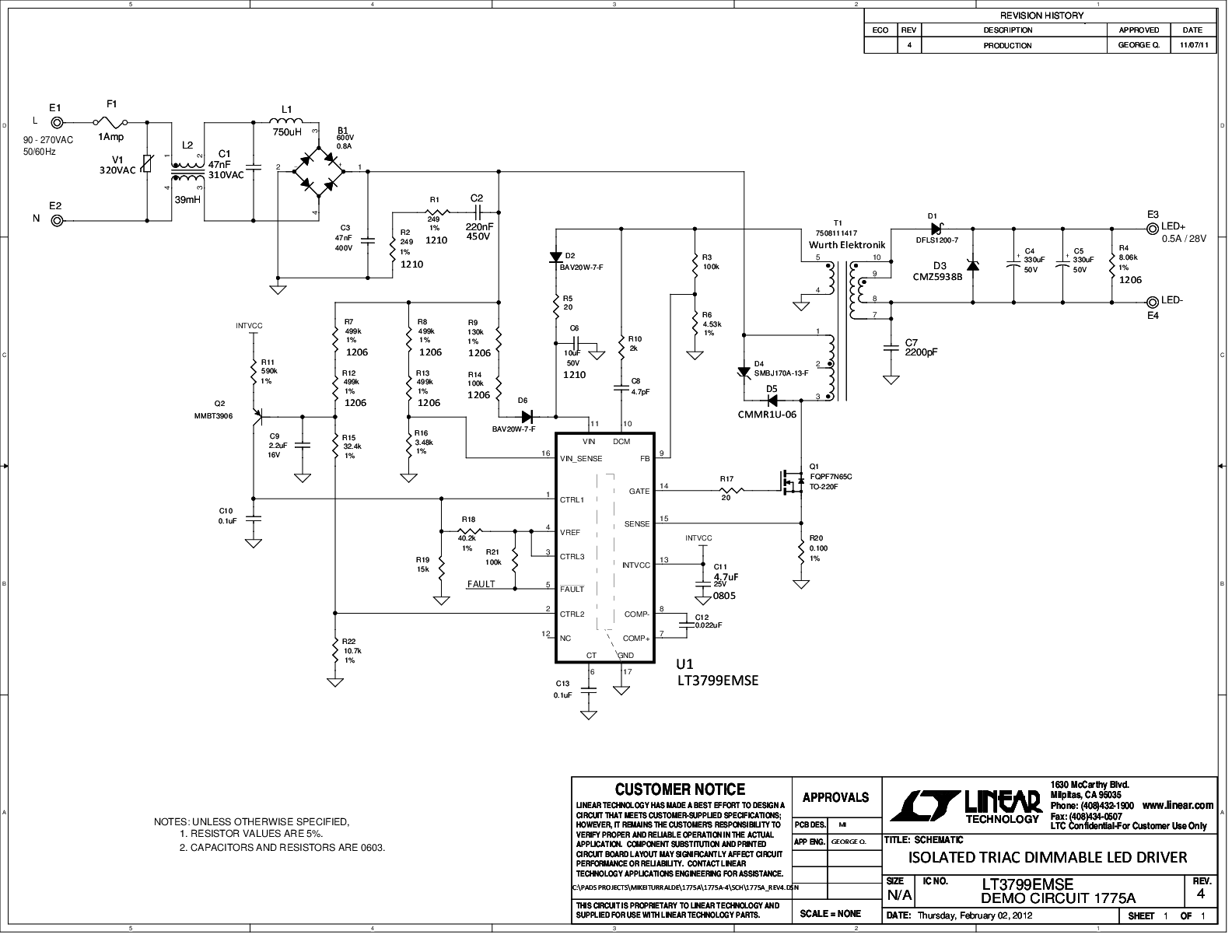

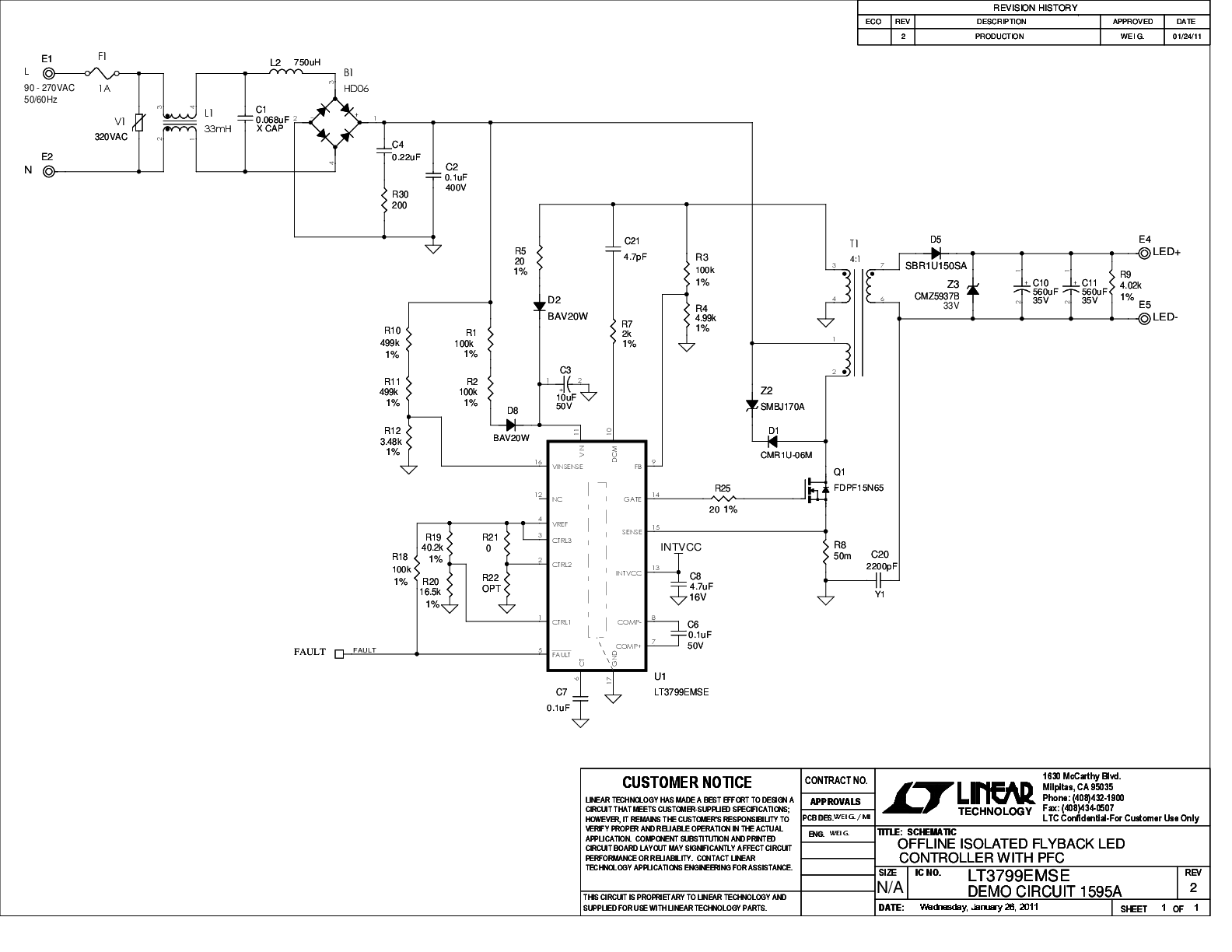

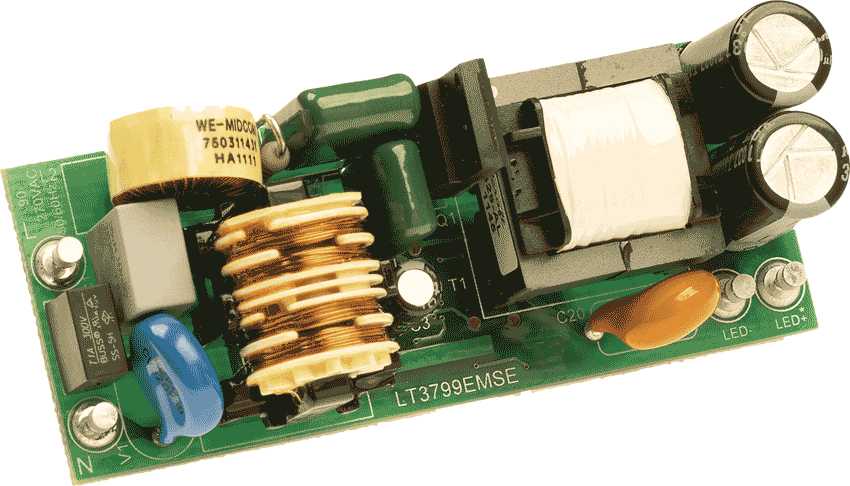

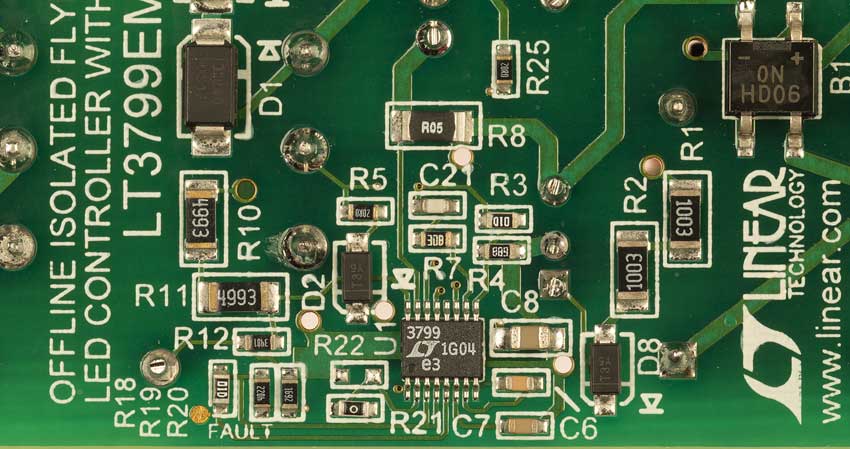

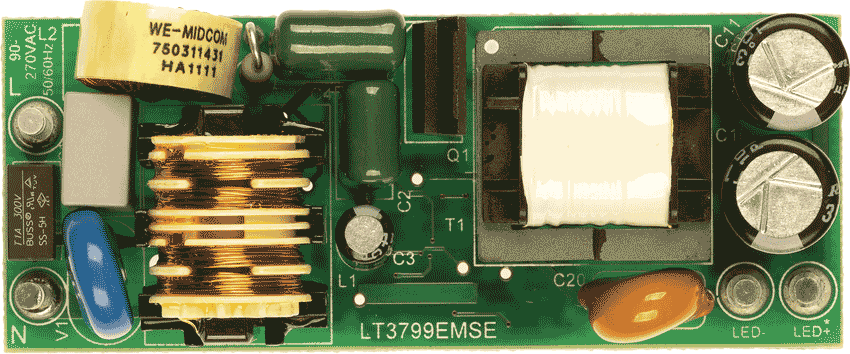

评估套件 (3)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3799
LT3799-1
