LT3799-1

具备有源 PFC 功能的离线隔离型反激式 LED 控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 具最少外部组件的隔离型 PFC LED 驱动器
  • VIN 和 VOUT 仅受限于外部组件
  • 有源功率因数校正 (典型 PFC > 0.97)
  • 低谐波成分
  • 无需光耦合器
  • 准确的已调 LED 电流 (典型值为 ±5%)
  • 开路 LED 和短路 LED 保护
  • 耐热性能增强型 16 引脚 MSOP 封装

更多细节
show more Icon

LT®3799-1 是一款具有功率因数校正功能的隔离型反激式控制器,专为驱动 LED 而特别设计。该控制器采用临界导通模式运作,因而允许使用一个小的变压器。这款控制器运用一种新颖的电流检测方案,能够向副端输送经过良好调节的电流,而无需采用光耦合器。此器件内置了一个强大的栅极驱动器,用于驱动外部高电压 MOSFET。LT3799-1 采用了一个内置乘法器,通常可实现 0.97 的功率因数。FAULT 引脚负责告知开路和短路 LED 情况。LT3799-1 的电压调节性能优于 LT3799,但并非专为与 TRIAC 调光器配合使用而设计。

LT3799-1 运用微功率迟滞启动,以在采用离线输入电压时实现高效运作,并利用第三个绕组为器件供电。一个内部 LDO 负责为器件的内部电路和栅极驱动器提供经过良好调节的电源。



Applications

  • 离线 4W 至 100W+ LED 应用
  • 高 DC VIN LED 应用
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3799EMSE-1#PBF
  • HTML
  • HTML
LT3799EMSE-1#TRPBF
  • HTML
  • HTML
LT3799IMSE-1#PBF
  • HTML
  • HTML
LT3799IMSE-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3799EMSE-1#PBF

量产

LT3799EMSE-1#TRPBF

量产

LT3799IMSE-1#PBF

量产

LT3799IMSE-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3799EMSE-1#PBF

量产

LT3799EMSE-1#TRPBF

量产

LT3799IMSE-1#PBF

量产

LT3799IMSE-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1816B

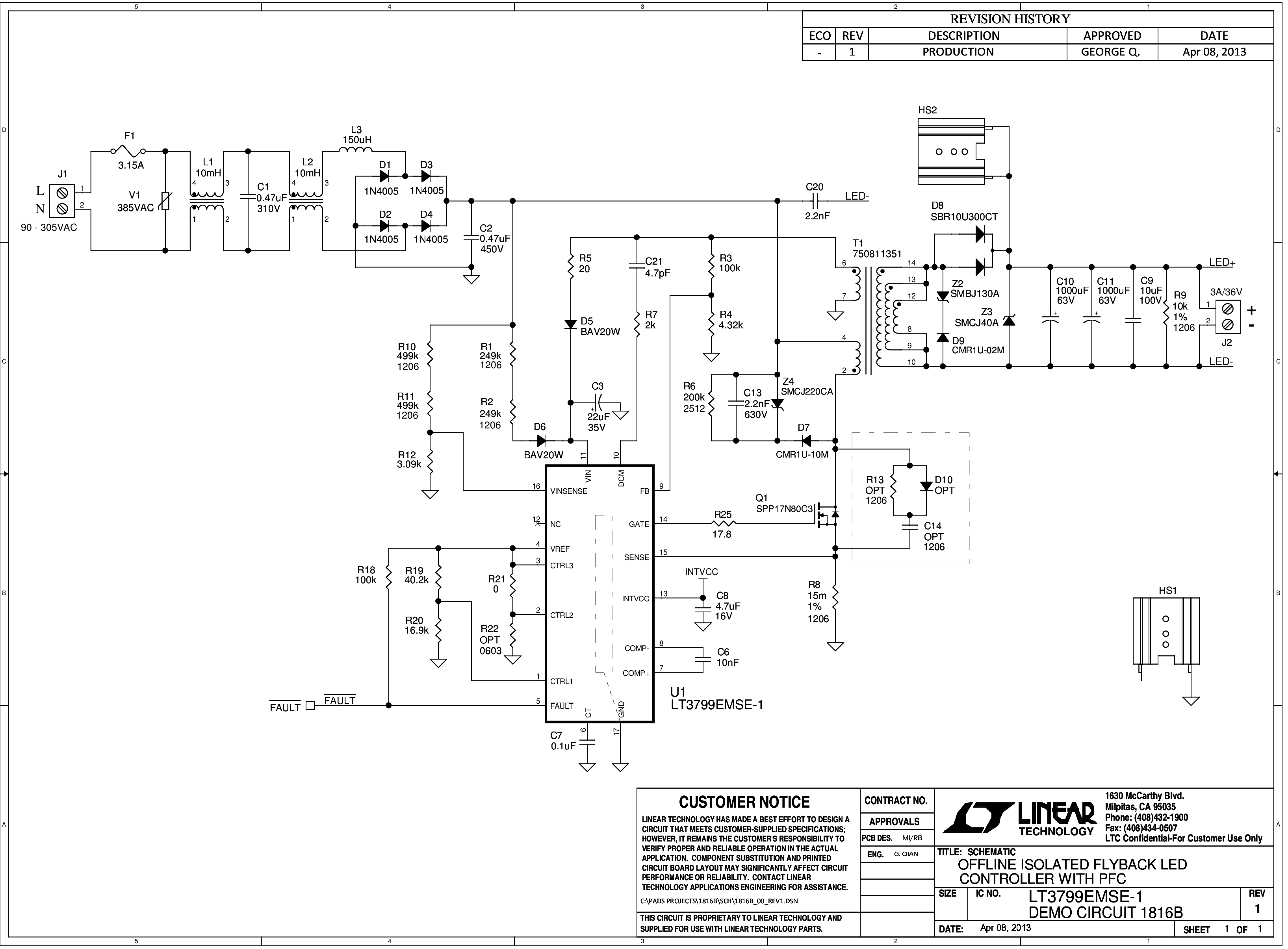

LT3799EMSE-1 Demo Board I Offline Isolated Flyback LED Driver with PFC, 90VAC ≤ VIN ≤ 305VAC, VOUT = 36V(nom) @ 3A

zoom

DC1816B

LT3799EMSE-1 Demo Board I Offline Isolated Flyback LED Driver with PFC, 90VAC ≤ VIN ≤ 305VAC, VOUT = 36V(nom) @ 3A

LT3799EMSE-1 Demo Board I Offline Isolated Flyback LED Driver with PFC, 90VAC ≤ VIN ≤ 305VAC, VOUT = 36V(nom) @ 3A

产品详情

Demonstration circuit 1816B is an off-line isolated flyback LED driver featuring LT3799-1. The demo board provides a single constant current output of 3A over an LED string voltage from 22V to 38V. It is optimized to operate over a wide AC input voltage range (90VAC to 305VAC, 47Hz to 63Hz). LED current typically stays within ±5% over the whole input voltage range. It provides a high power factor (>0.9) enabling a single design to be used worldwide. It is also designed to comply with the IEC 61000-3-2 Class C harmonics standard and the EN55015B conducted EMI standard.

reference details image

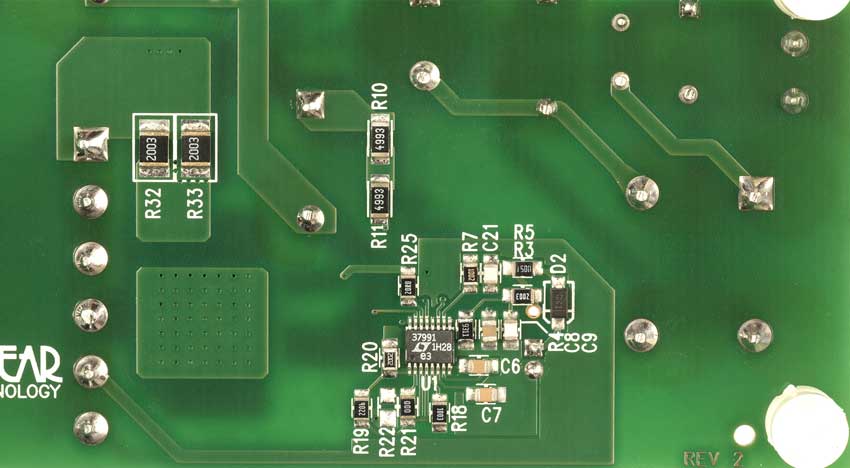

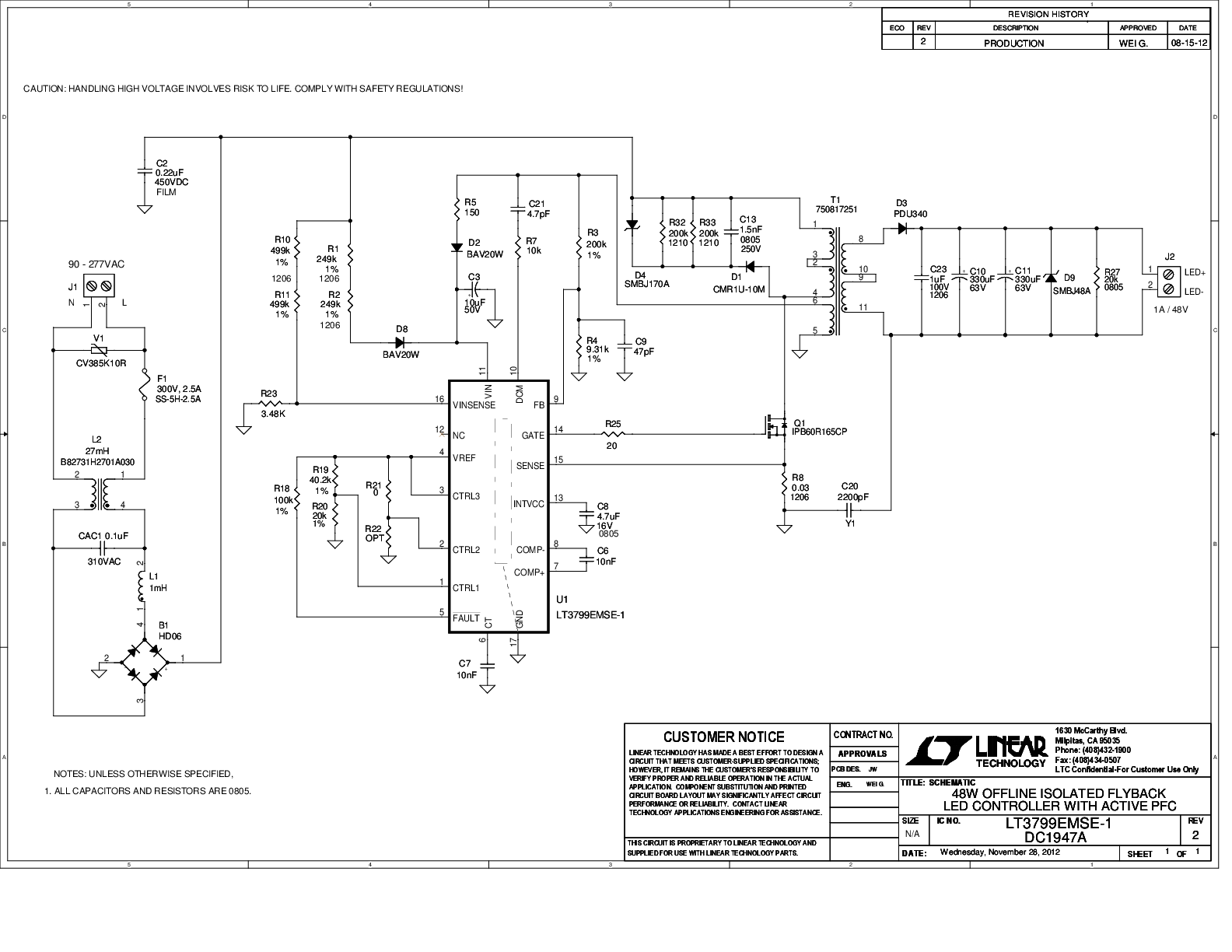

DC1947A

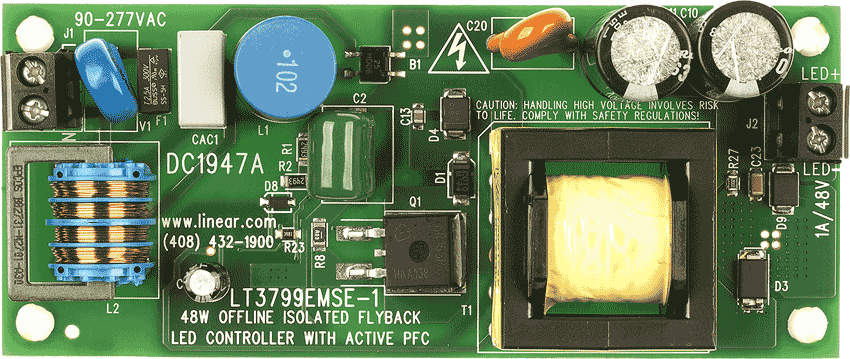

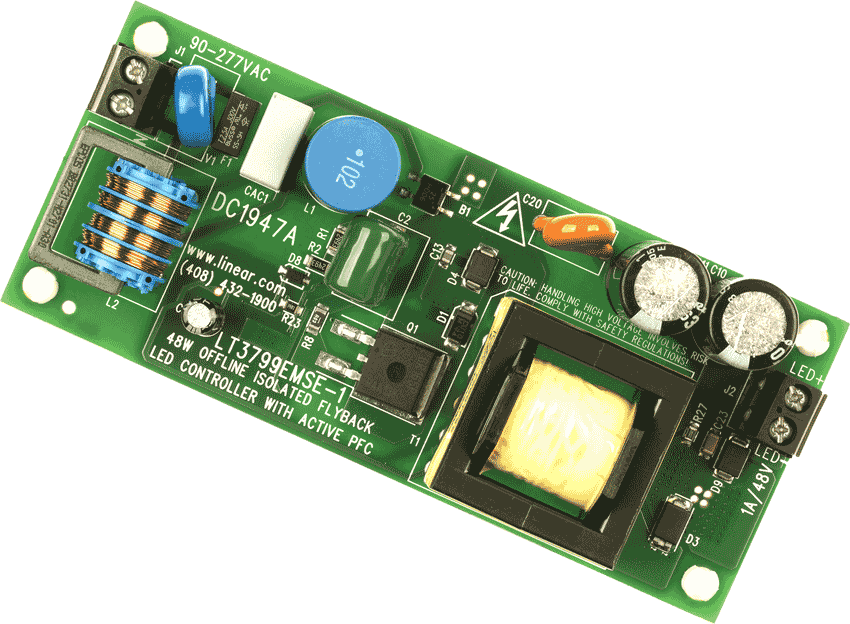

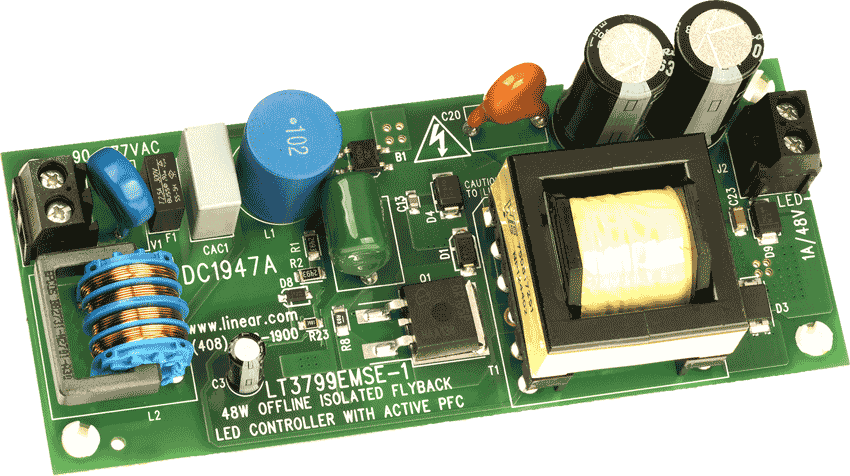

LT3799EMSE-1 Demo Board | Offline Isolated Flyback LED Driver with PFC

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:
