LT3790

60V、同步、四开关、降压-升压型控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 同步开关操作:效率高达 98.5%
  • 宽 VIN 范围:4.7V 至 60V
  • 2% 输出电压准确度:1.2V ≤ VOUT < 60V
  • 6% 输出电流准确度:0V ≤ VOUT < 60V
  • 采用电流监视器输出进行输入和输出电流调节
  • 在降压或升压模式中无上管 FET 刷新
  • 停机期间 VOUT 与 VIN 断接
  • C/10 充电终止和输出短路标记
  • 每个 IC 能提供 100W 或更大的功率
  • 简易并联能力以提高输出功率
  • 具裸露衬垫的 38 引脚 TSSOP 封装
更多细节
show more Icon

LT3790 是一款同步、四开关降压-升压型电压 / 电流调节器控制器。LT3790 能够在输入电压高于、低于或等于输出电压的情况下调节输出电压、输出电流或输入电流。恒定频率、电流模式架构允许对其频率进行调节或在 200kHz 至 700kHz 的范围内实施同步。在降压或升压操作中,无需上管 FET 刷新开关周期。凭借 60V 输入、60V 输出能力以及工作区之间的无缝转换,LT3790 非常适合于汽车、工业、电信、甚至电池供电型系统中的电压调节器、电池 / 超级电容器充电器应用。

LT3790 提供了输入电流监视器、输出电流监视器、以及各种状态标记,例如:C/10 充电终止和短路输出标记。

应用

  • 汽车、电信和工业系统
  • 高功率电池供电型系统
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3790EFE#PBF
  • HTML
  • HTML
LT3790EFE#TRPBF
  • HTML
  • HTML
LT3790HFE#PBF
  • HTML
  • HTML
LT3790HFE#TRPBF
  • HTML
  • HTML
LT3790IFE#PBF
  • HTML
  • HTML
LT3790IFE#TRPBF
  • HTML
  • HTML
LT3790MPFE#PBF
  • HTML
  • HTML
LT3790MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3790EFE#PBF

量产

LT3790EFE#TRPBF

量产

LT3790HFE#PBF

量产

LT3790HFE#TRPBF

量产

LT3790IFE#PBF

量产

LT3790IFE#TRPBF

量产

LT3790MPFE#PBF

量产

LT3790MPFE#TRPBF

量产

6月 29, 2021

- 21_0132

LT3790 Electrical Characteristic Change

LT3790EFE#PBF

量产

LT3790EFE#TRPBF

量产

LT3790HFE#PBF

量产

LT3790HFE#TRPBF

量产

LT3790IFE#PBF

量产

LT3790IFE#TRPBF

量产

LT3790MPFE#PBF

量产

LT3790MPFE#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LT3790EFE#PBF

量产

LT3790EFE#TRPBF

量产

LT3790HFE#PBF

量产

LT3790HFE#TRPBF

量产

LT3790IFE#PBF

量产

LT3790IFE#TRPBF

量产

LT3790MPFE#PBF

量产

LT3790MPFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3790EFE#PBF

量产

LT3790EFE#TRPBF

量产

LT3790HFE#PBF

量产

LT3790HFE#TRPBF

量产

LT3790IFE#PBF

量产

LT3790IFE#TRPBF

量产

LT3790MPFE#PBF

量产

LT3790MPFE#TRPBF

量产

6月 29, 2021

- 21_0132

arrow down

LT3790 Electrical Characteristic Change

LT3790EFE#PBF

量产

LT3790EFE#TRPBF

量产

LT3790HFE#PBF

量产

LT3790HFE#TRPBF

量产

LT3790IFE#PBF

量产

LT3790IFE#TRPBF

量产

LT3790MPFE#PBF

量产

LT3790MPFE#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LT3790EFE#PBF

量产

LT3790EFE#TRPBF

量产

LT3790HFE#PBF

量产

LT3790HFE#TRPBF

量产

LT3790IFE#PBF

量产

LT3790IFE#TRPBF

量产

LT3790MPFE#PBF

量产

LT3790MPFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

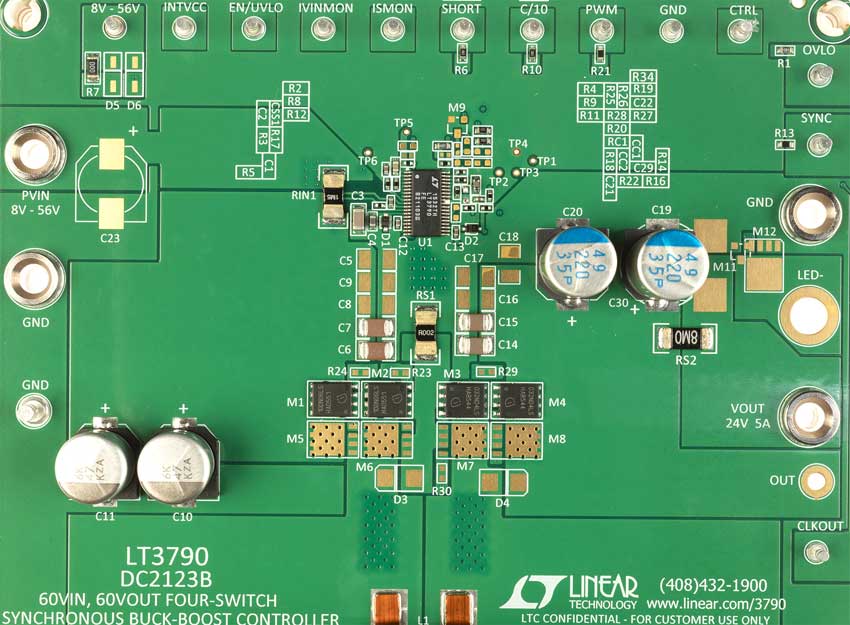

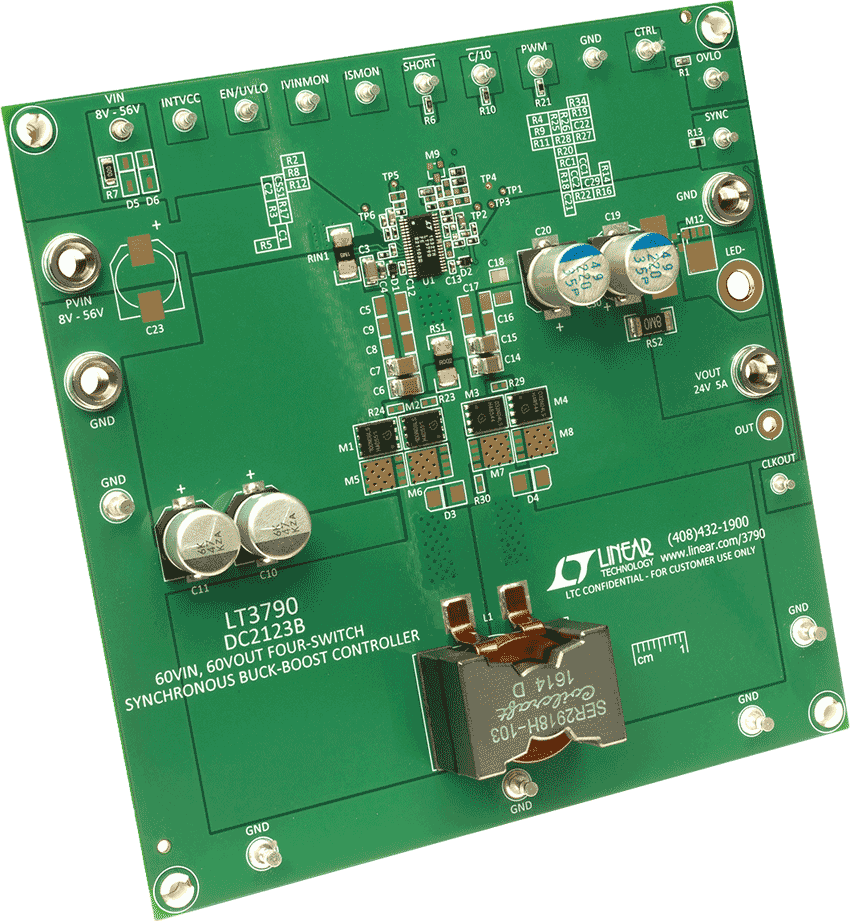

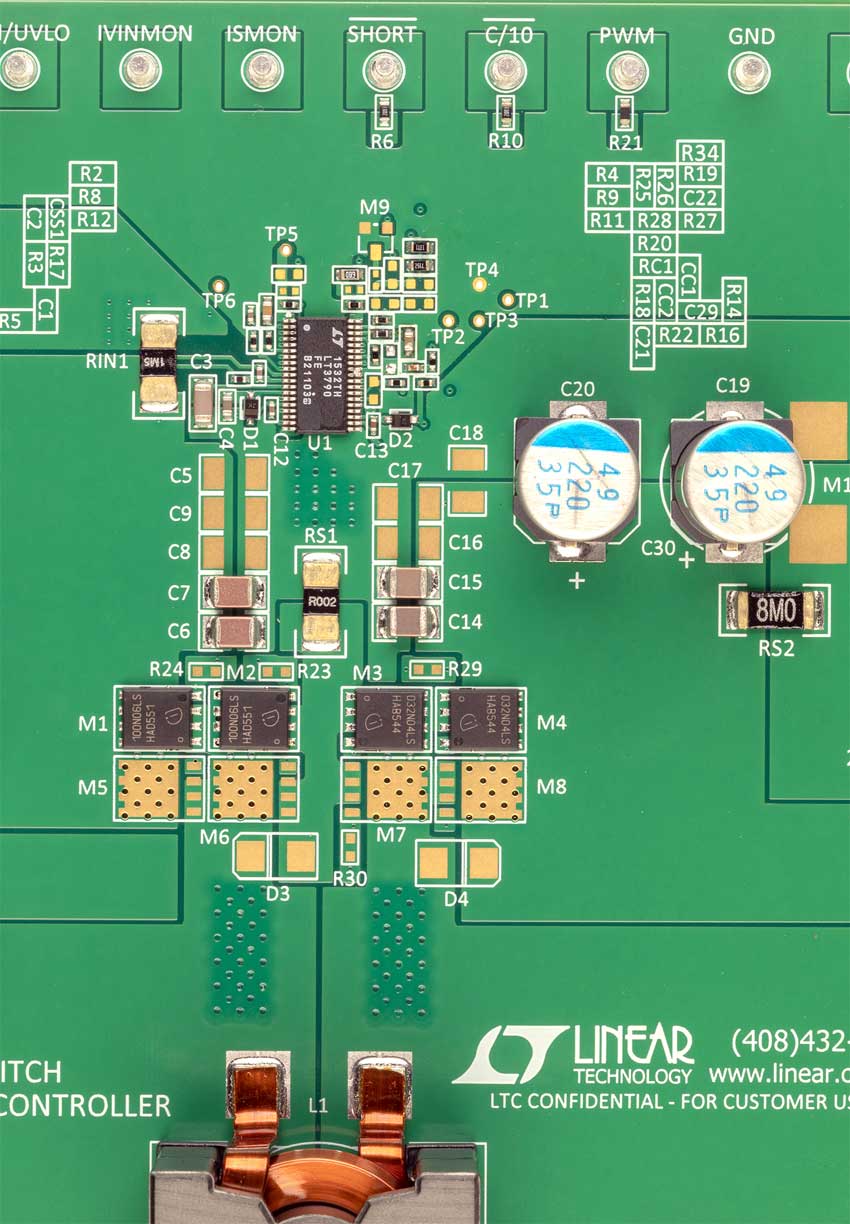

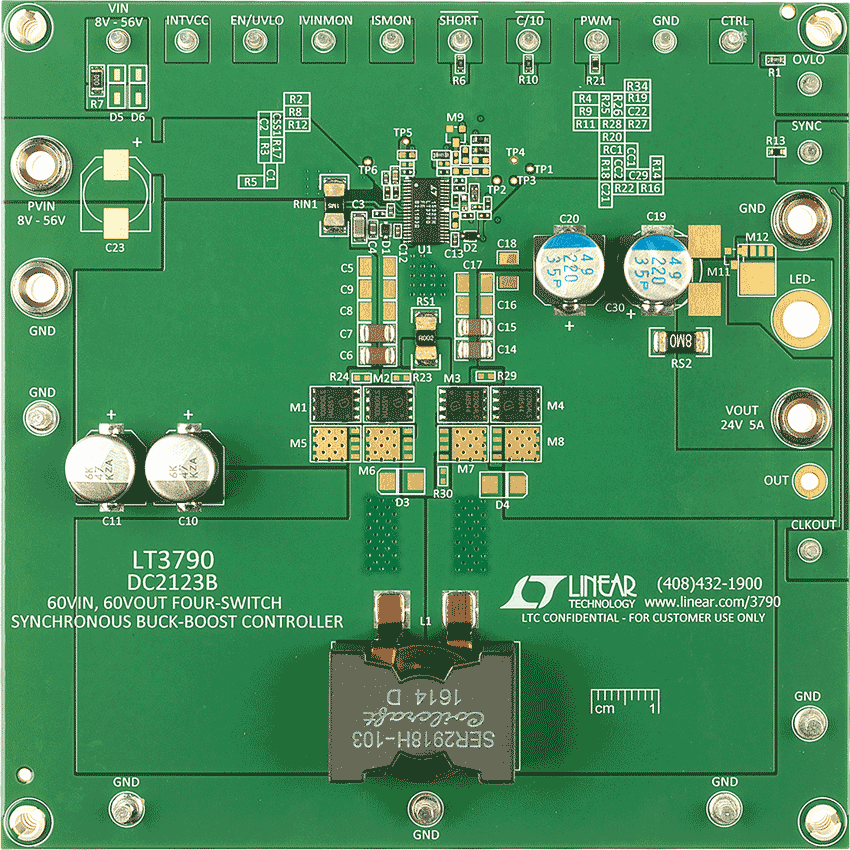

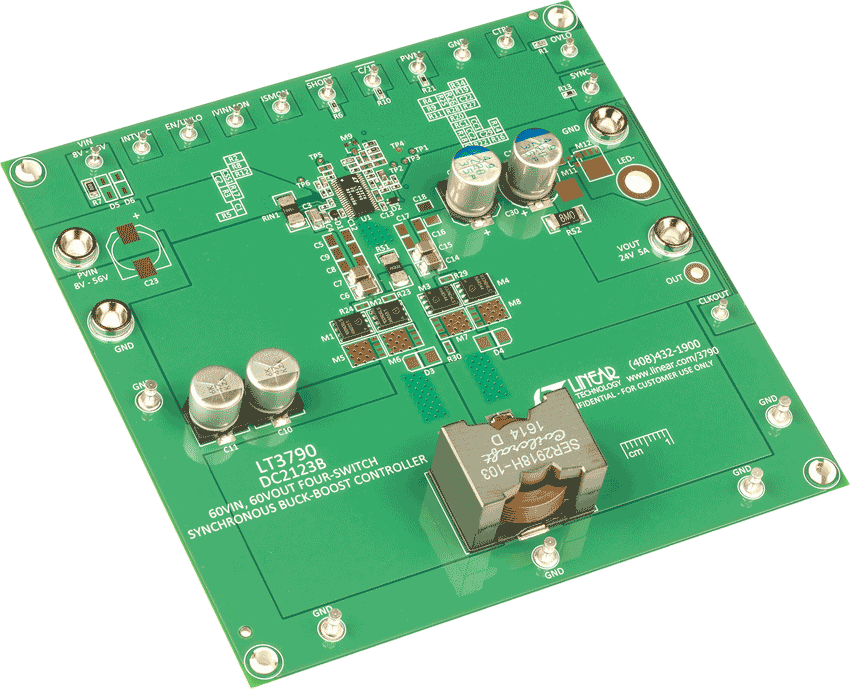

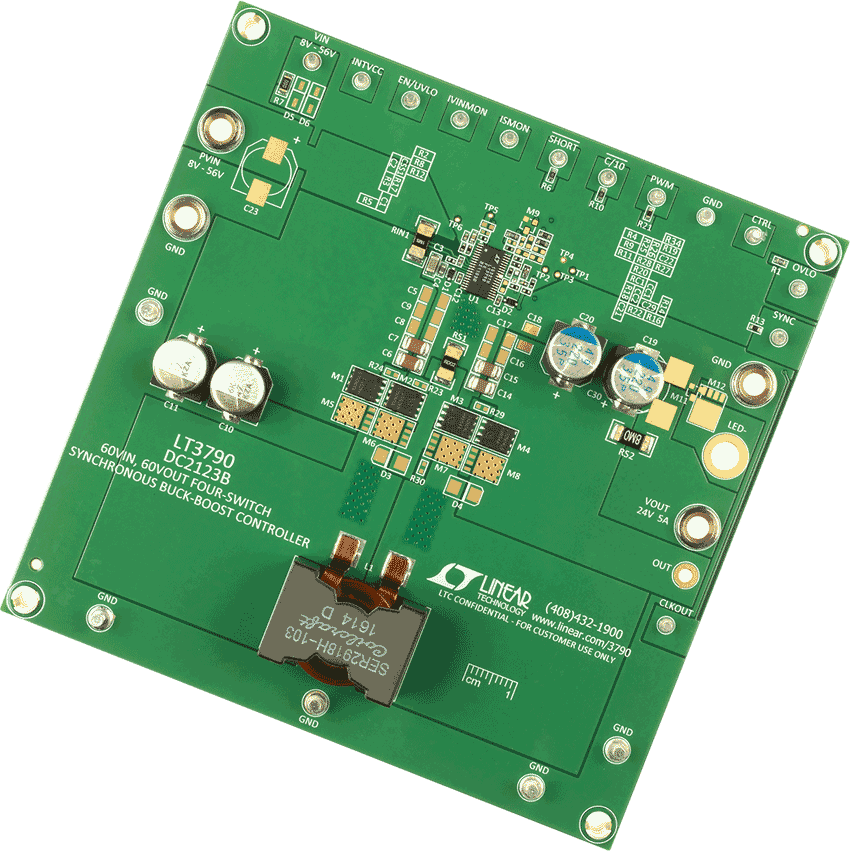

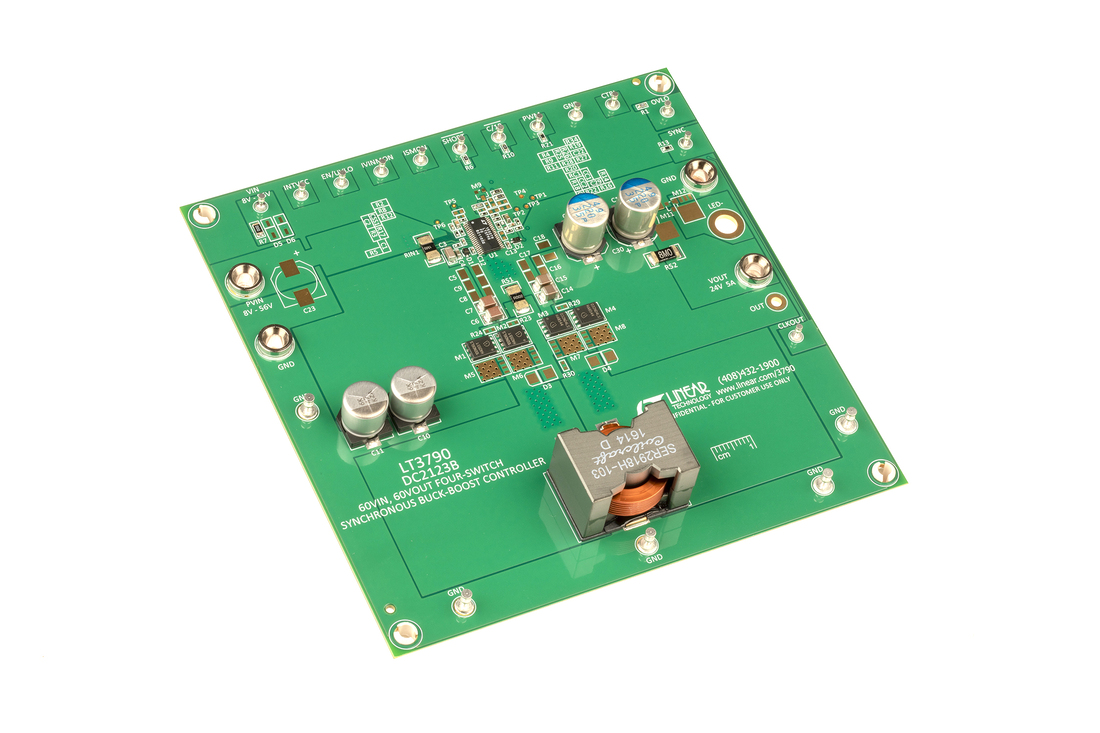

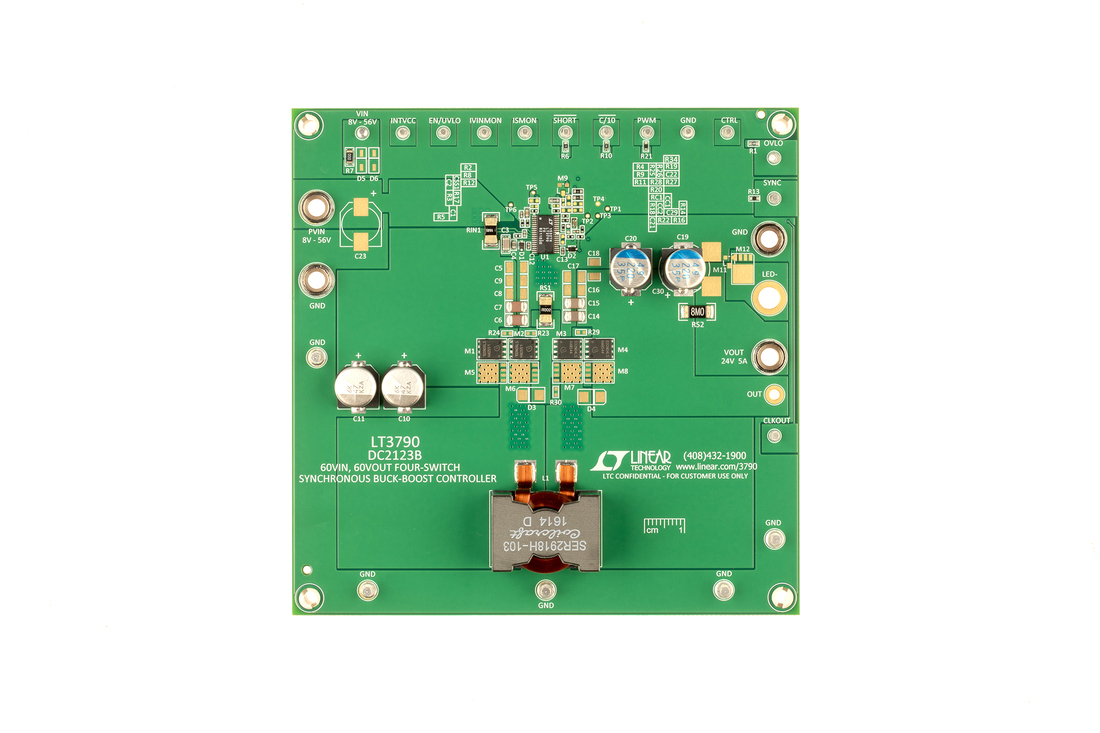

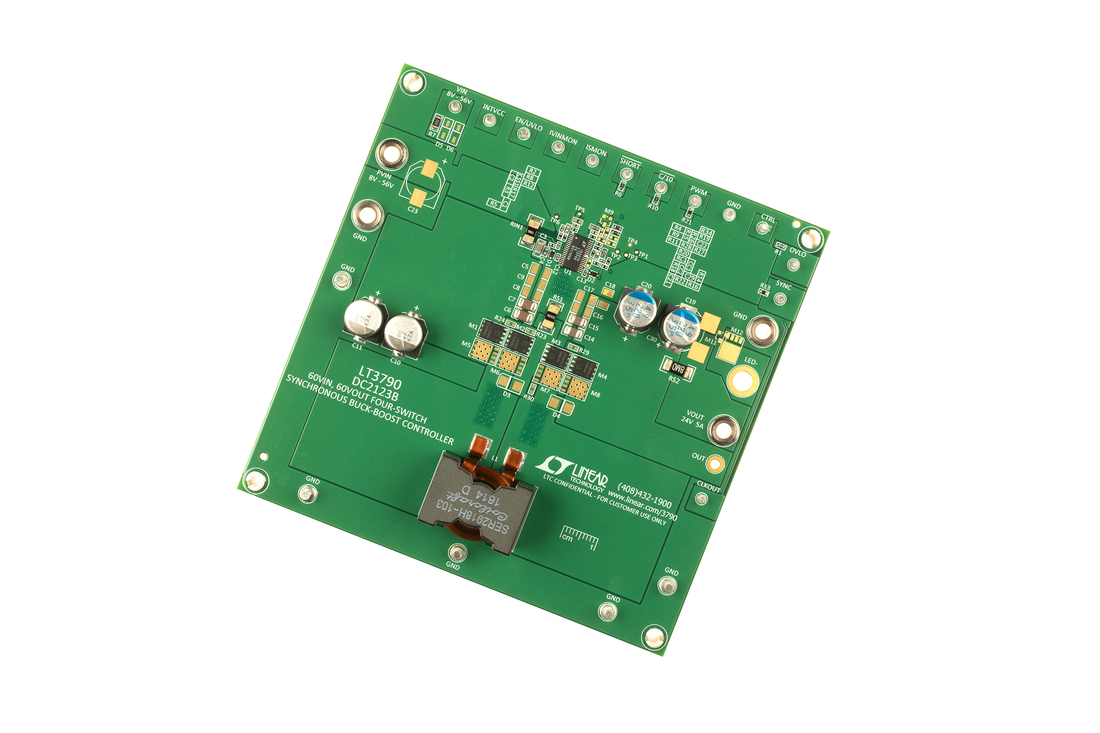

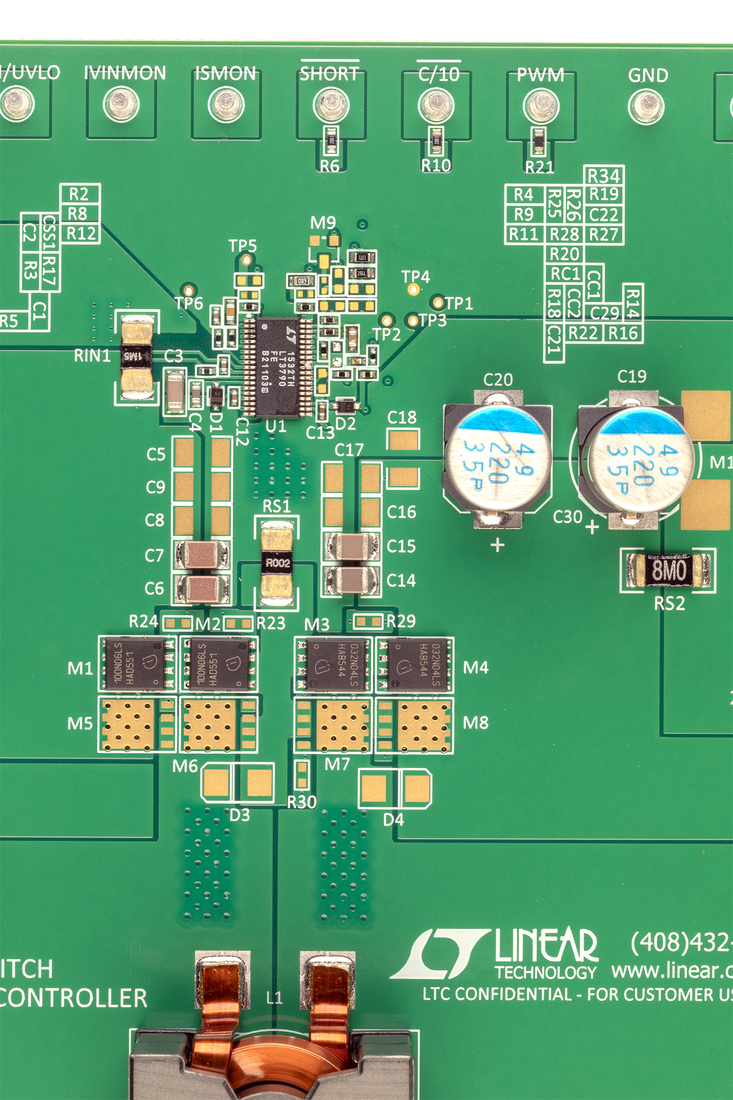

DC2123B

LT3790演示板 | 同步降压-升压,8V ≤ VIN ≤ 56V,VOUT = 24V(高达5A)

zoom

DC2123B

LT3790演示板 | 同步降压-升压,8V ≤ VIN ≤ 56V,VOUT = 24V(高达5A)

LT3790演示板 | 同步降压-升压,8V ≤ VIN ≤ 56V,VOUT = 24V(高达5A)

产品详情

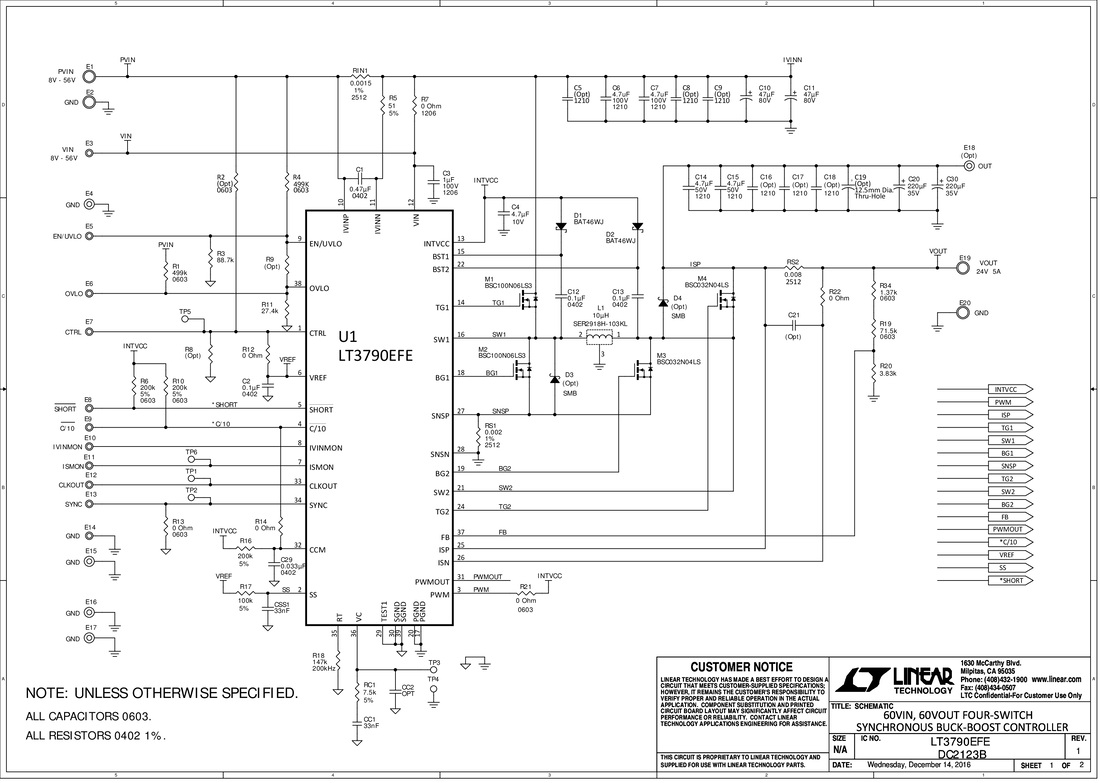

DC2123B是一款60V 4开关同步降压-升压控制器,用于演示LT3790的大功率功能。输出电压为24V,最大输出电流为5A。开关频率为200kHz,24V输入的效率高达98%。


LT3790支持高功率操作。可以更改DC2123B以增加输出功率并提高最小输入电压。如果VIN始终保持在20V以上,通过将RS2改为4mΩ,IOUT可增加至12A+(对于290W输出)。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
