概览

产品详情

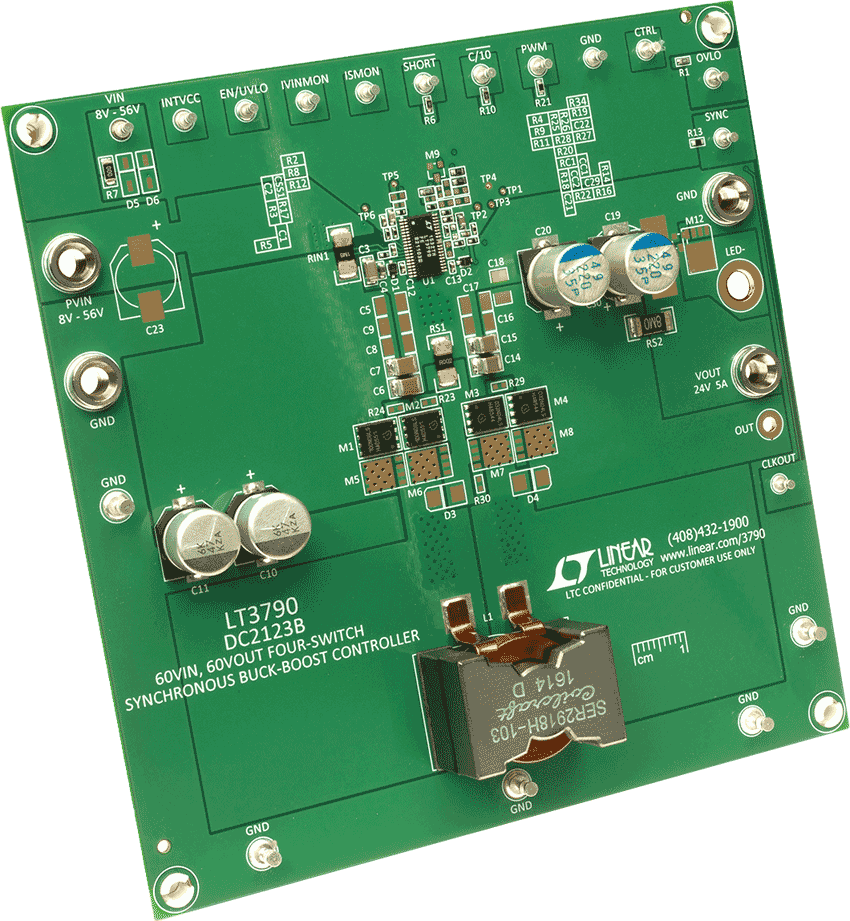

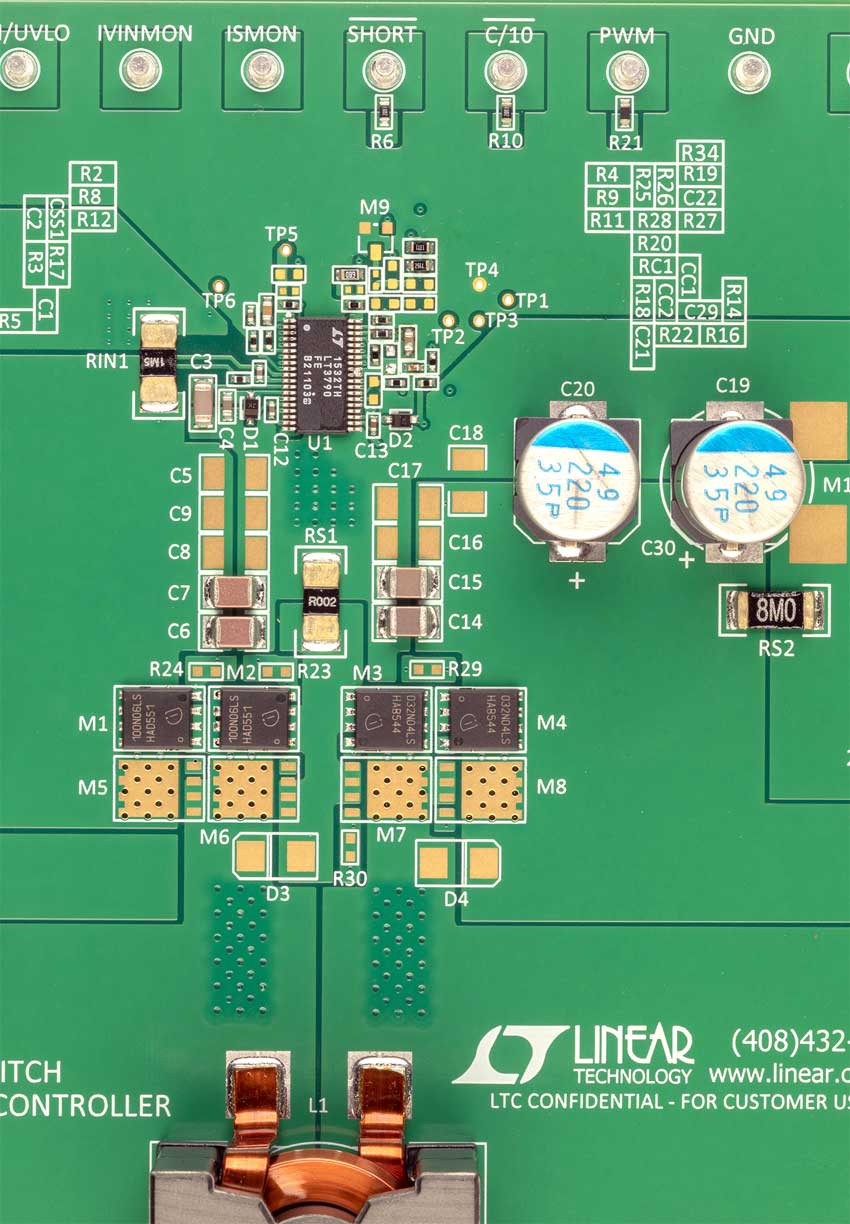

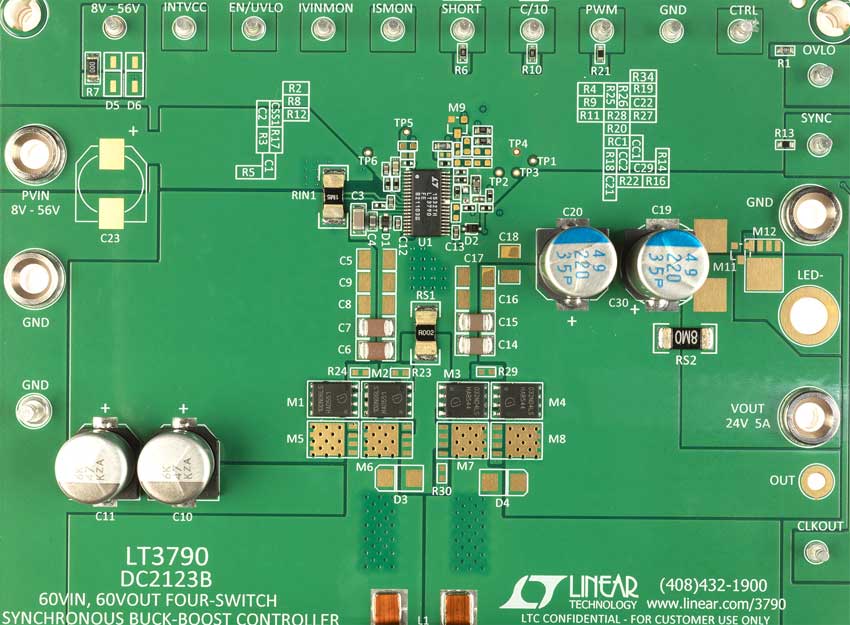

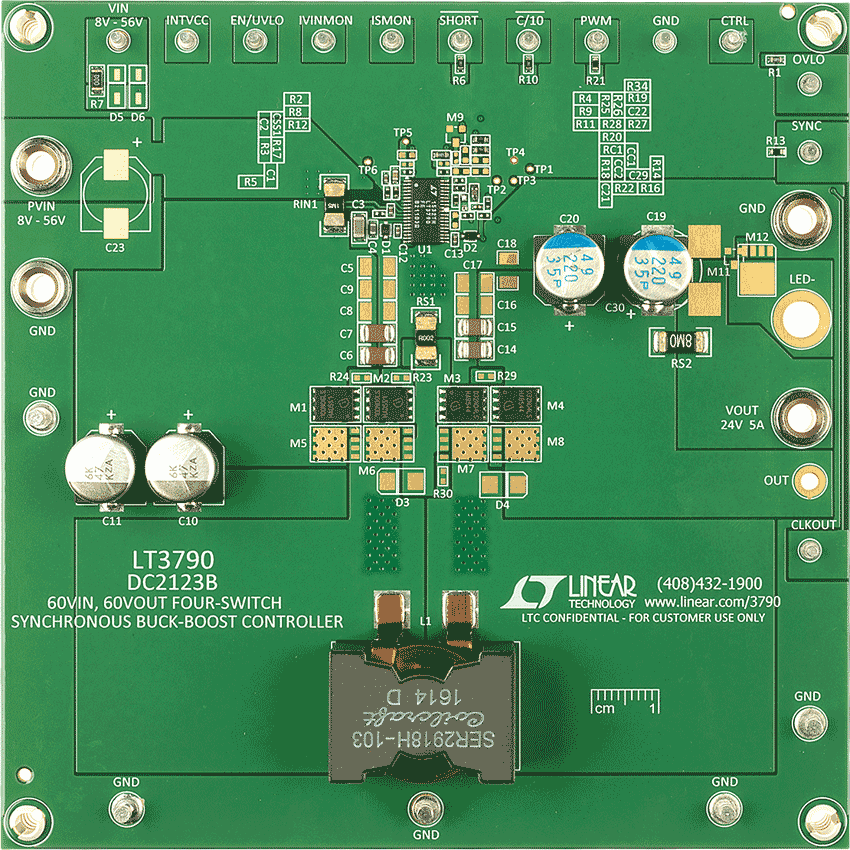

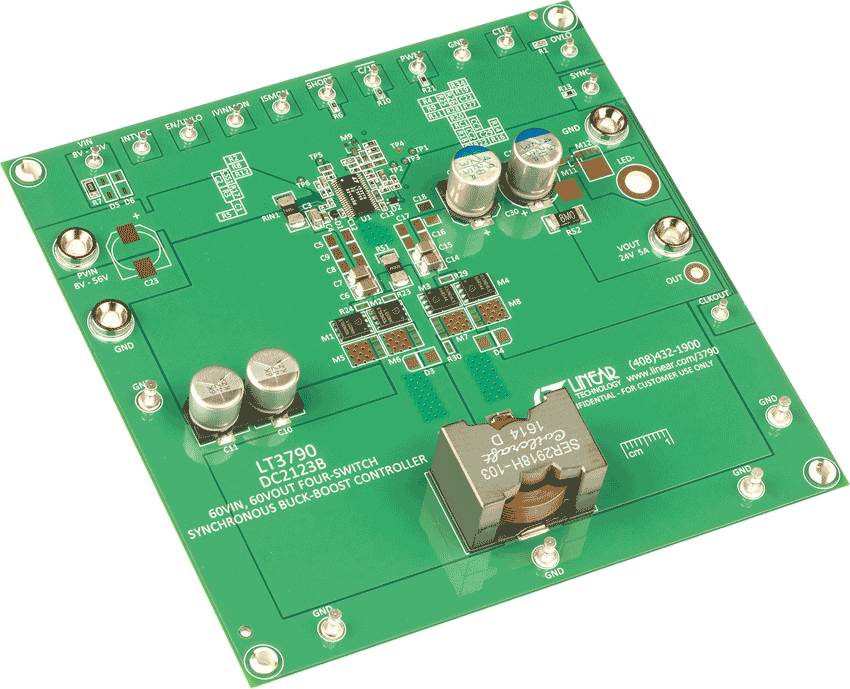

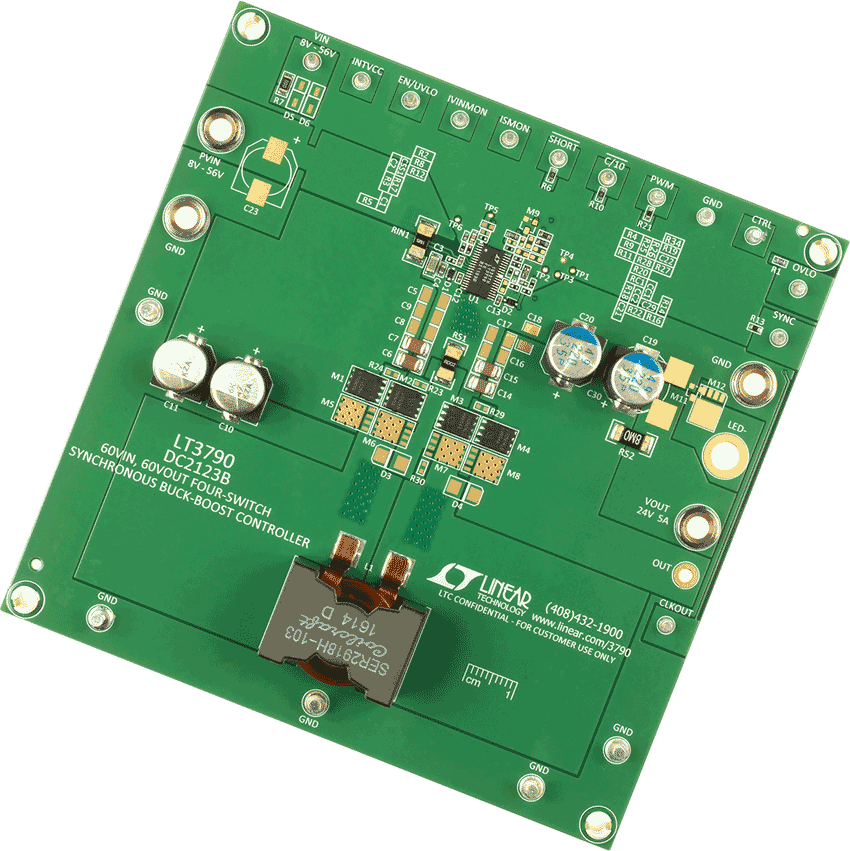

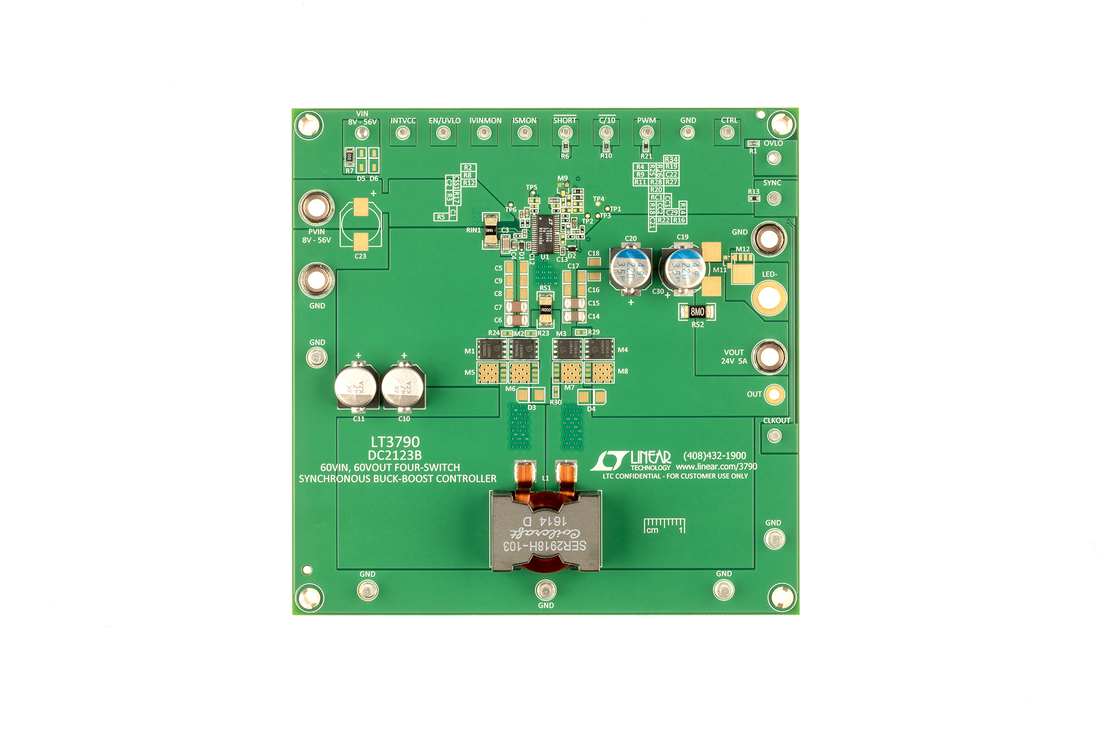

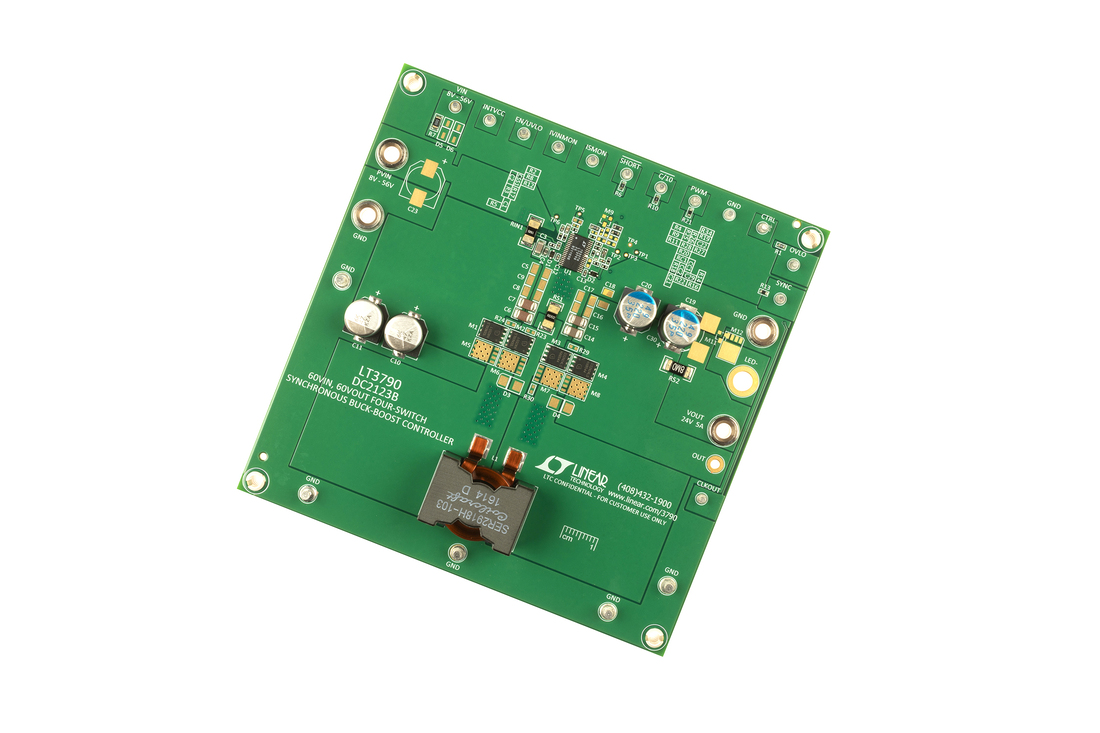

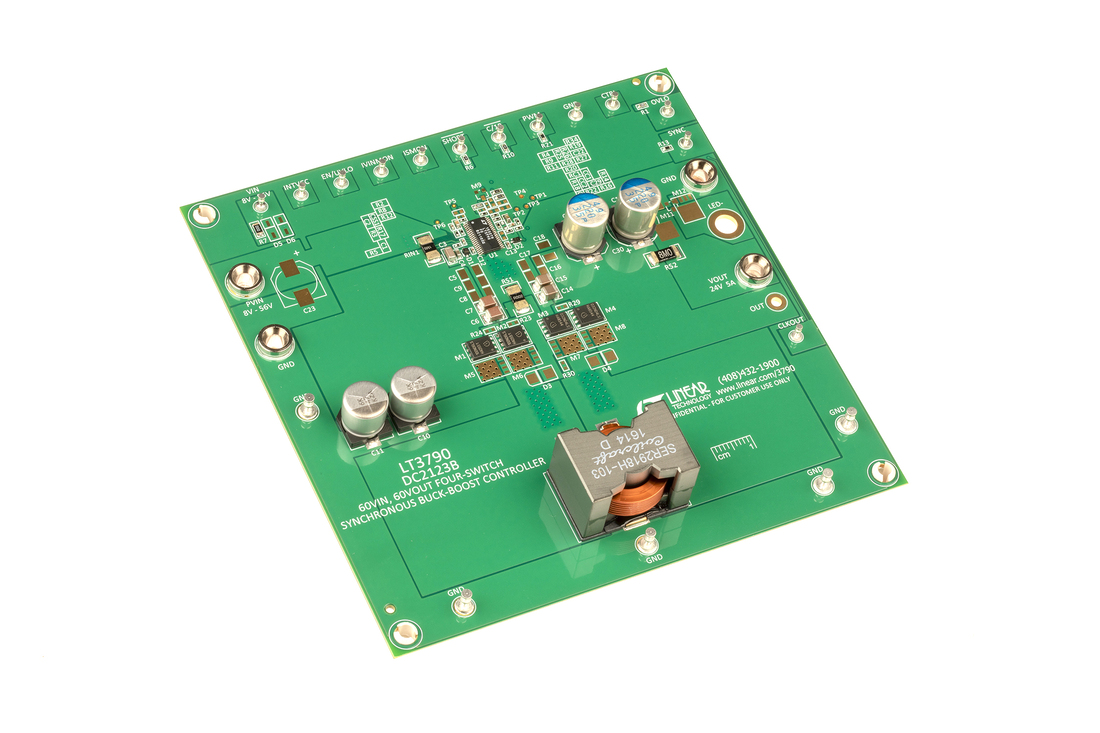

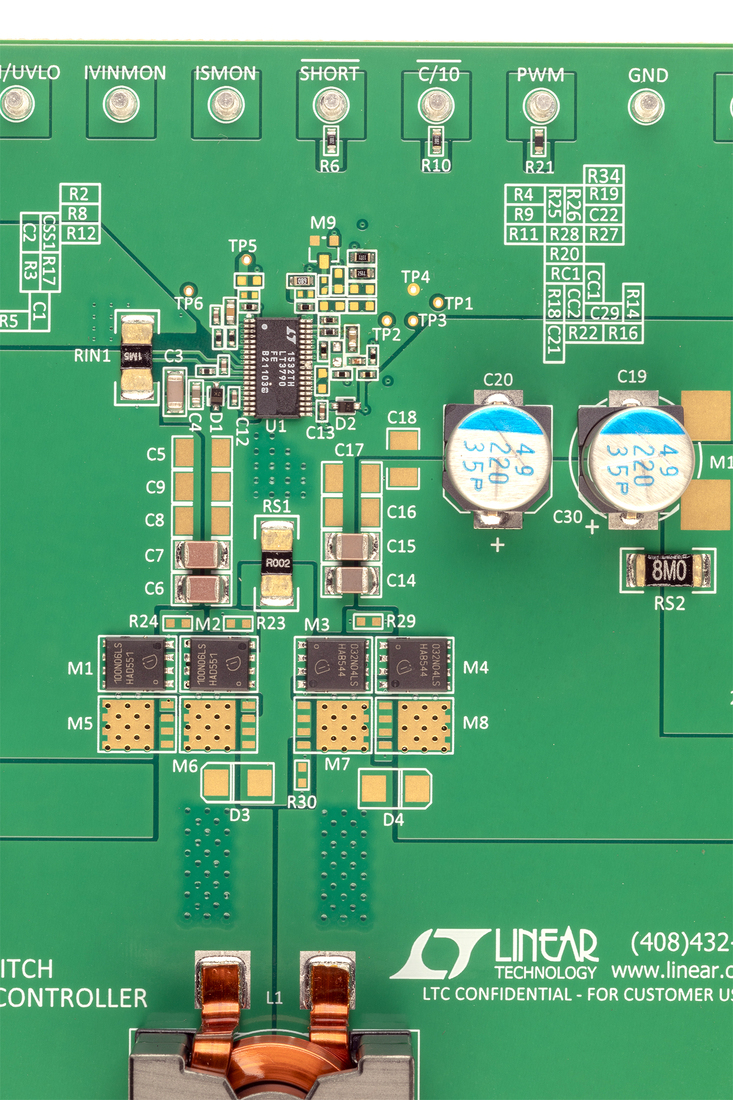

DC2123B是一款60V 4开关同步降压-升压控制器，用于演示LT3790的大功率功能。输出电压为24V，最大输出电流为5A。开关频率为200kHz，24V输入的效率高达98%。


LT3790支持高功率操作。可以更改DC2123B以增加输出功率并提高最小输入电压。如果VIN始终保持在20V以上，通过将RS2改为4mΩ，IOUT可增加至12A+（对于290W输出）。

相关产品

文档

  • 查看全部 (3)

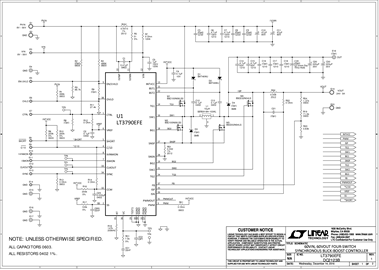

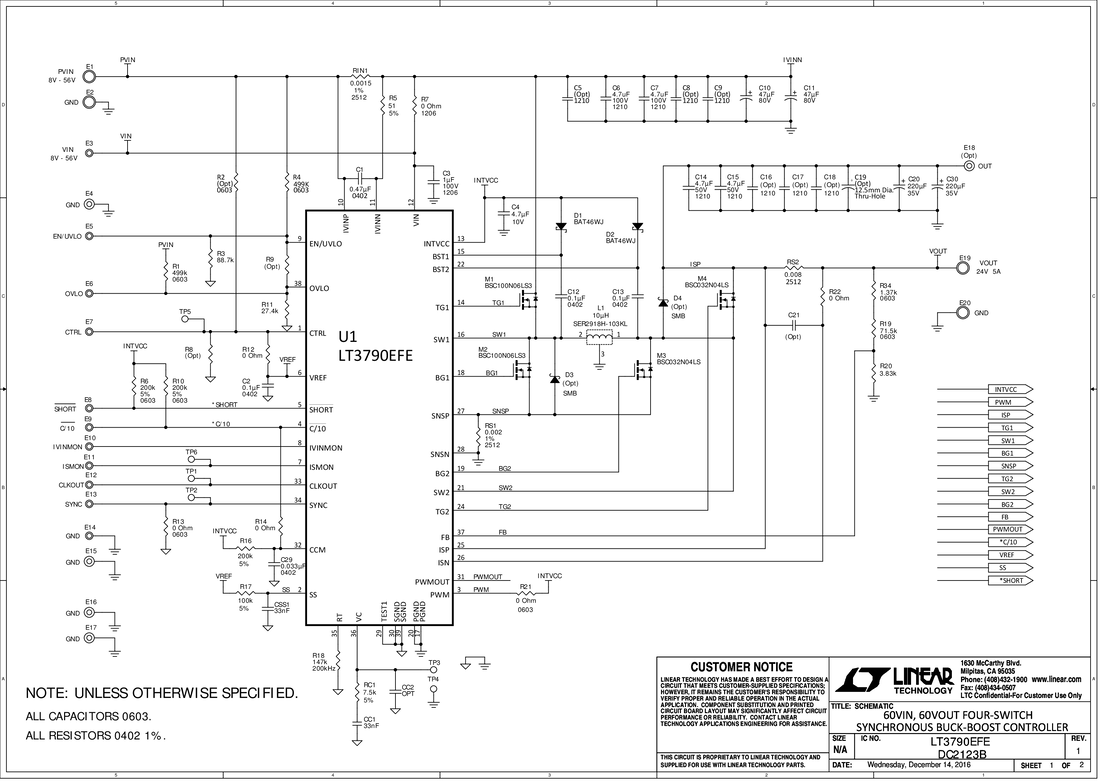

  • 演示板原理图 (1)
