  6. LT3782A

英文数据手册
PDF
(产品技术资料帮助）
用户手册
1 查看全部

同类型推荐

LTC3862
LTC3862

多相电流模式升压型 DC/DC 控制器

概览

优势和特点

  • 两相操作减小了所需的输入和输出电容
  • 可编程开关频率：150kHz 至 500kHz
  • 6V 至 40V 输入范围
  • 10V 栅极驱动电压 (采用 VCC ≥ 13V)
  • 高电流栅极驱动 (4A)
  • 可编程软起动和电流限值
  • 可编程斜率补偿以免除高噪声影响
  • 具有可编程下降沿延迟的 MOSFET 栅极信号 (用于外部同步驱动器)
  • 可编程欠压闭锁功能
  • 可编程占空比箝位 (50% 或更高)
  • 耐热性能增强型 28 引脚 TSSOP 和 4mm x 5mm QFN 封装

产品详情

LT®3782A 是一款电流模式、两相、升压型 DC/DC 转换器控制器。由于该器件采用了高开关频率 (高达 500kHz) 和两相操作，因而降低了对系统滤波电容和电感的要求。

LT3782A 具有 10V 栅极驱动电压 (VCC ≥ 13V) 和 4A 峰值驱动电流，能够以很高的效率来驱动大多数工业级高功率 MOSFET。对于同步应用，LT3782A 提供了具有可编程下降沿延迟的同步栅极信号，以避免在采用外部 MOSFET 驱动器时发生交叉传导。该器件的其他特点包括可编程欠压闭锁、软起动、电流限制、占空比箝位 (50% 或更高) 和斜率补偿。LT3782A 与 LT3782 几乎完全相同，只是 LT3782A 具有一个更严格的电流检测失配容差。

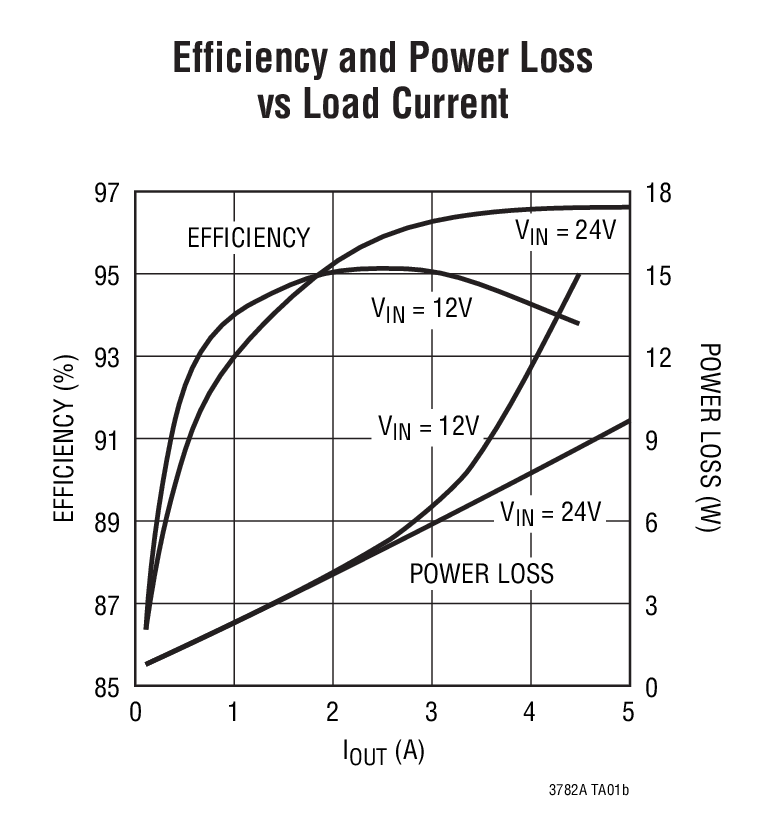

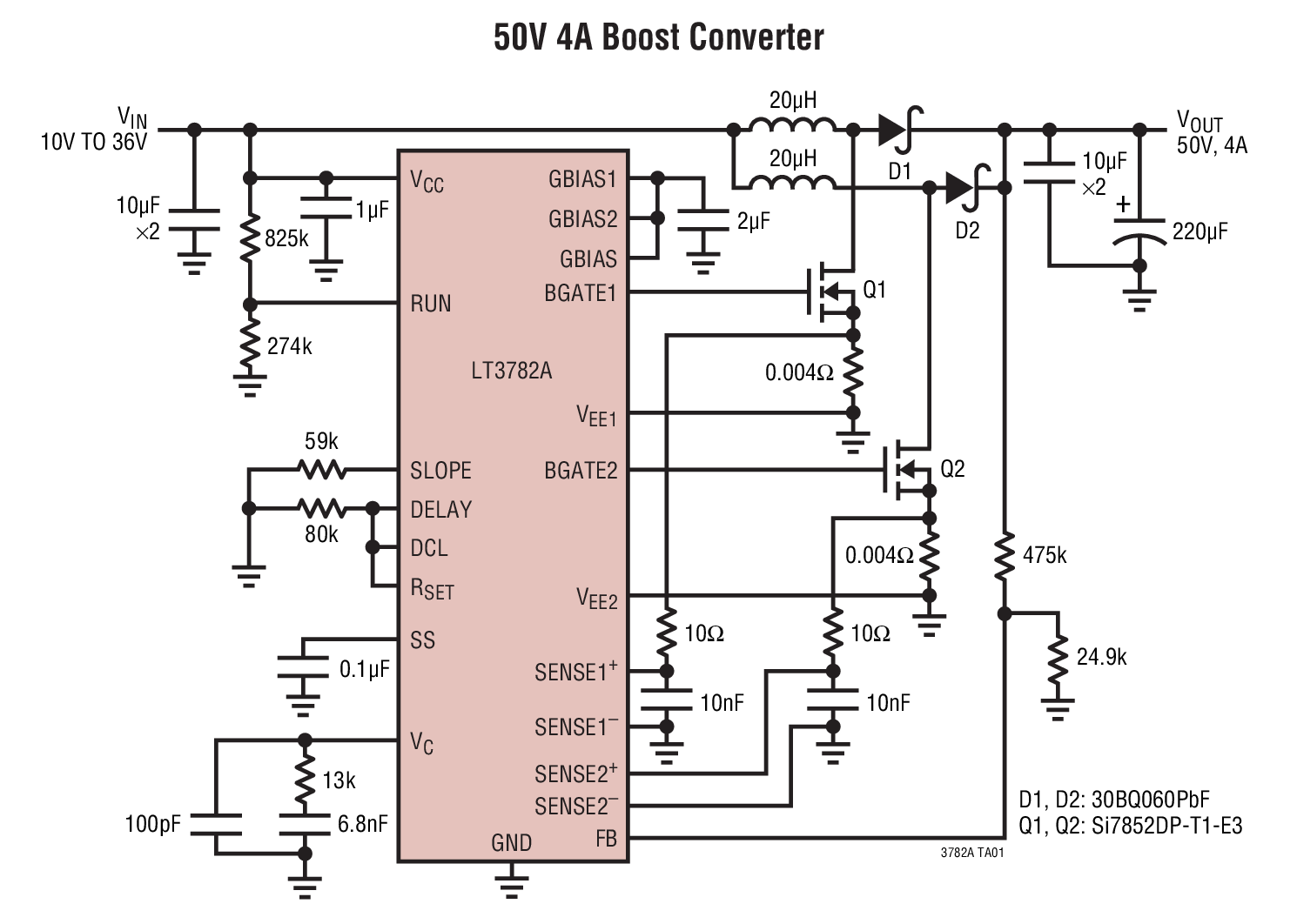

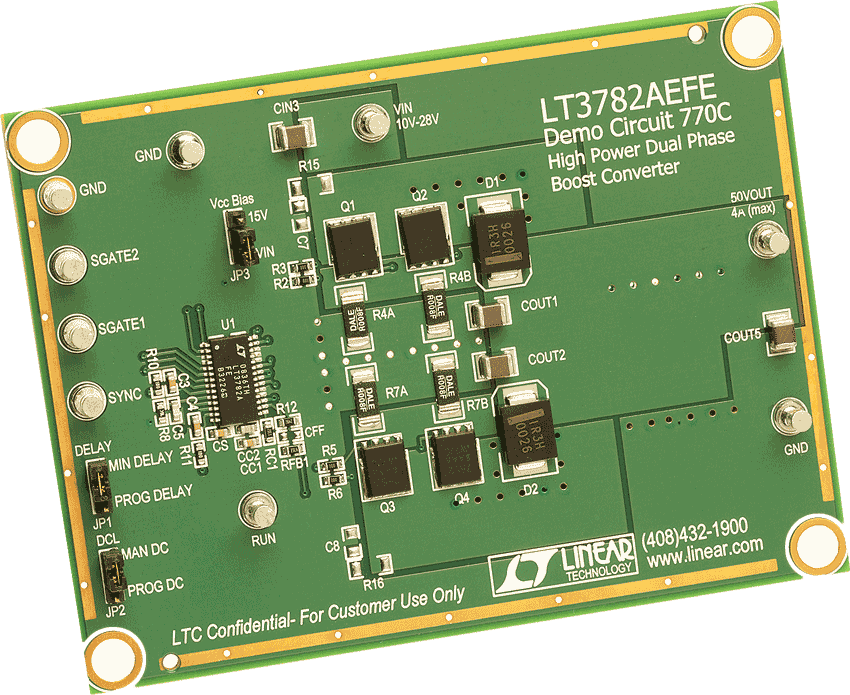

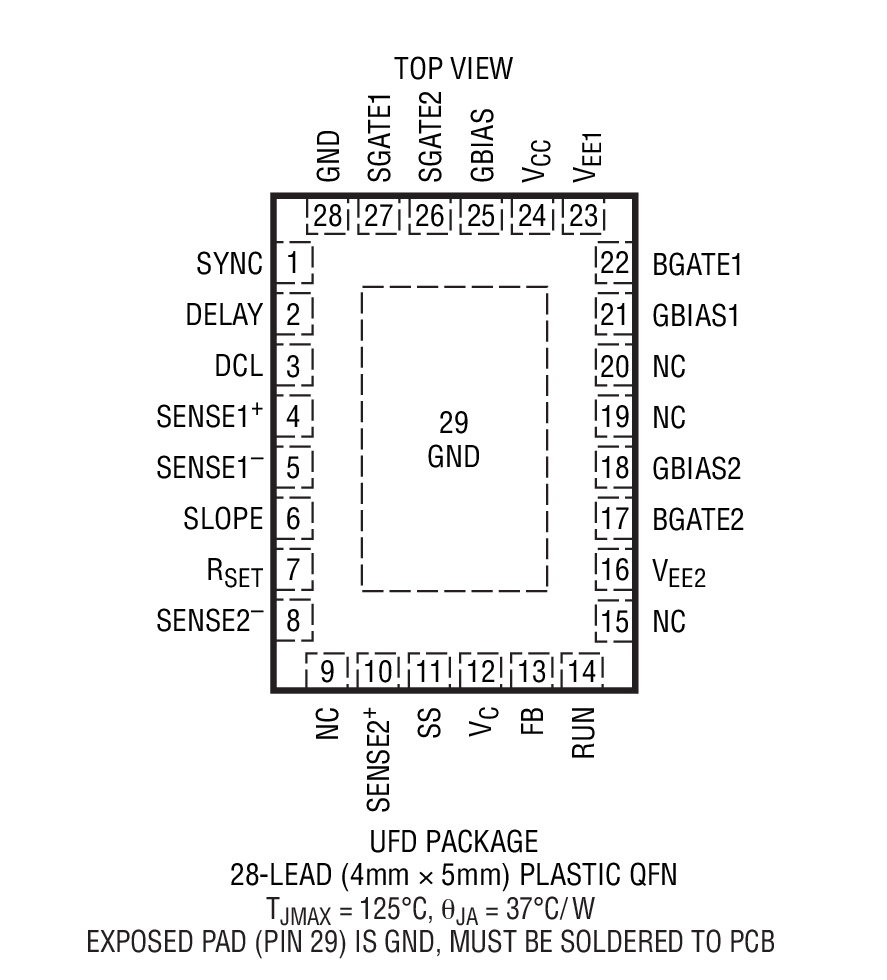

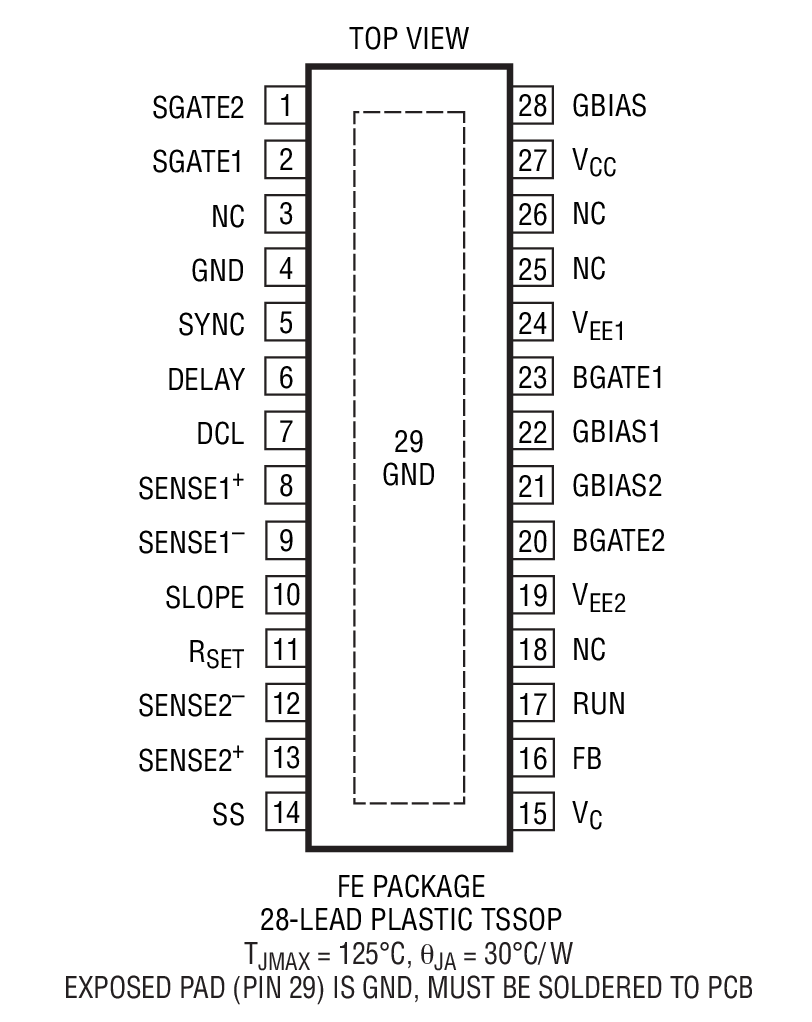

LT3782A 采用耐热性能增强型 28 引脚 TSSOP 和 4mm x 5mm QFN 封装。


应用

  • 工业设备
  • 电信基础设施
  • 交错隔离电源

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
