LT3781

“自举起动双晶体管同步正激式控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高电压操作:达 72V
  • 可同步工作频率和输出开关相位用于多控制器系统
  • 同步开关输出
  • 具有 6V 迟滞的欠压闭锁保护用于自偏置电源
  • 固定频率操作至 350kHz
  • 局部 ±1% 电压基准
  • 输入过压保护
  • 低启动电流
  • 可编程起动禁止用于电源排序和保护
  • 光耦合器支持
  • 软启动控制

更多细节
show more Icon

LT®3781 控制器简化了高功率同步双晶体管正激式 DC/DC 转换器的设计。该器件运用固定频率电流模式控制,并支持隔离式和非隔离式拓扑。这款 IC 驱动外部 N 沟道功率 MOSFET,而且可在输入电压高达 72V 的情况下工作。

通过采用一个大的欠压闭锁迟滞范围,LT3781 非常适合由输出得到电源的方案。另外,该器件还配有一个 18V VCC 并联稳压器,这可防止在缓慢启动应用中超过绝对最大额定值。

LT3781 的工作频率是可编程的,并可同步至高达 350kHz。在同步化操作期间开关相位也是受控的,以适应多转换器系统。内部逻辑电路可保证 50% 最大占空比操作,以防止发生变压器饱和。

LT3781 采用 20 引脚 SSOP 封装。


Applications

  • 隔离式电信系统
  • 个人计算机和外设
  • 分布式电源降压型转换器
  • 铅酸电池备份系统
  • 汽车和重型设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3781EG#PBF
  • HTML
  • HTML
LT3781EG#TRPBF
  • HTML
  • HTML
LT3781IG#PBF
  • HTML
  • HTML
LT3781IG#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LT3781EG#PBF

量产

LT3781EG#TRPBF

量产

LT3781IG#PBF

量产

LT3781IG#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LT3781EG#PBF

量产

LT3781EG#TRPBF

量产

LT3781IG#PBF

量产

LT3781IG#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

DC467A

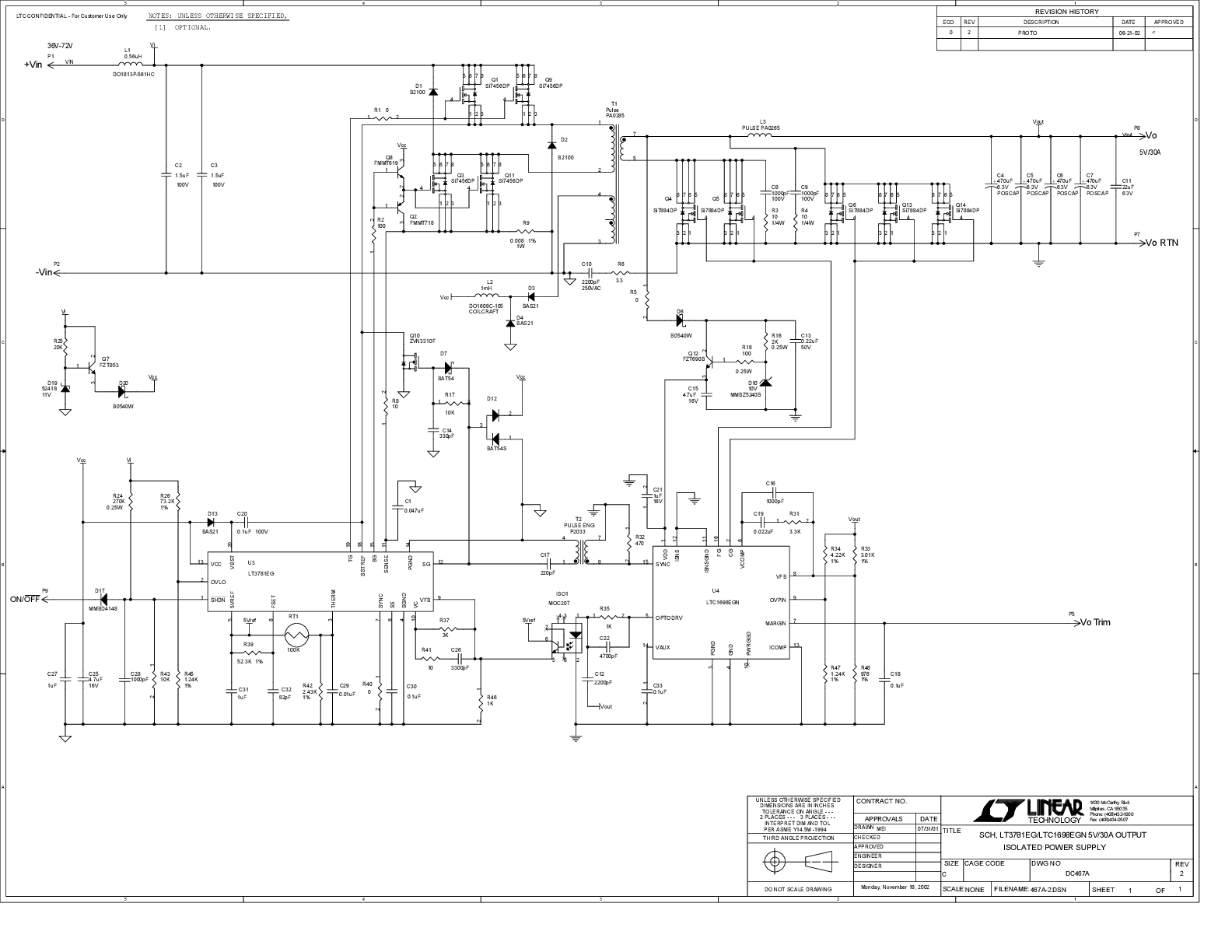

LT3781EG LTC1698EGN | 隔离电源,36V至72V输入,5VOUT(30A)

reference details image

DC448A

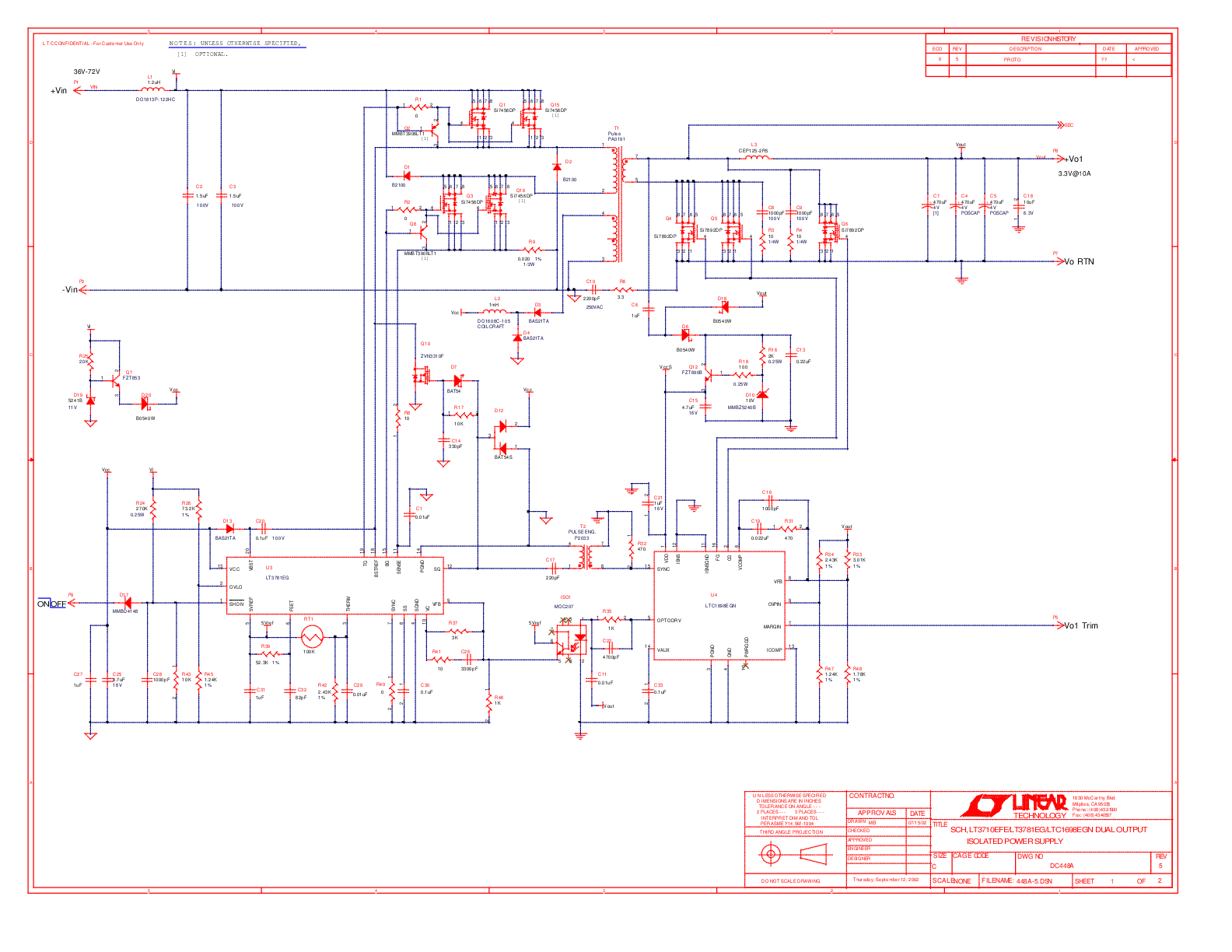

LT3710EFE LT3781EG LTC1698EGN | 双路输出隔离电源,36V至72V输入,3.3VOUT @ 10A, 1.8/2.5VOUT (10A) 收缩..

zoom

DC448A

LT3710EFE LT3781EG LTC1698EGN | 双路输出隔离电源,36V至72V输入,3.3VOUT @ 10A, 1.8/2.5VOUT (10A) 收缩..

LT3710EFE LT3781EG LTC1698EGN | 双路输出隔离电源,36V至72V输入,3.3VOUT @ 10A, 1.8/2.5VOUT (10A) 收缩..

产品详情

DC448A演示板适用于:

LT3710副端同步后置稳压器

LT3781自举启动双晶体管同步正激式控制器

reference details image

DC617A

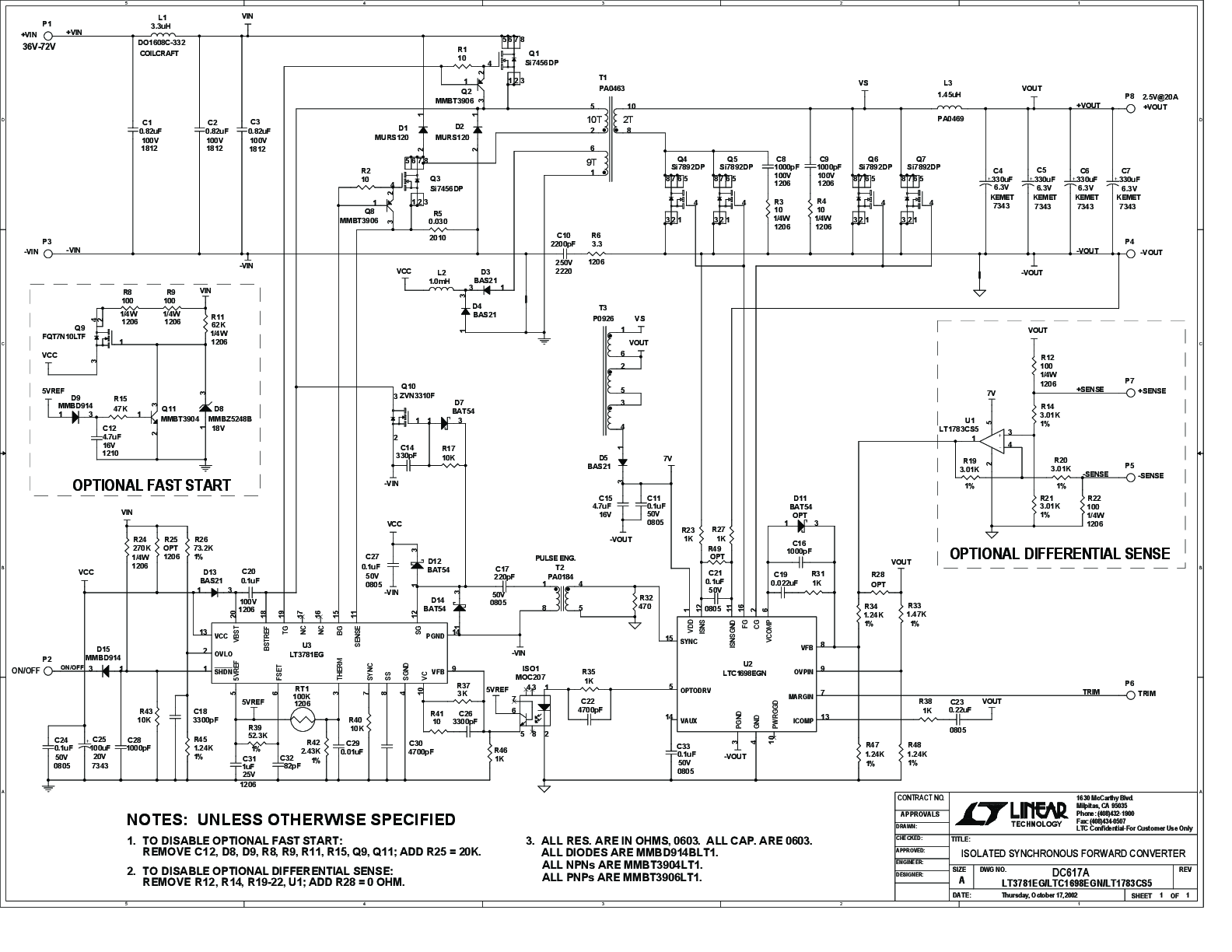

LT3781EG LTC1698EGN LT1783CS5 | 隔离同步正激转换器,+VIN = 36V至72V,+VOUT = 2.5V (20A),四分之一砖大小

zoom

DC617A

LT3781EG LTC1698EGN LT1783CS5 | 隔离同步正激转换器,+VIN = 36V至72V,+VOUT = 2.5V (20A),四分之一砖大小

LT3781EG LTC1698EGN LT1783CS5 | 隔离同步正激转换器,+VIN = 36V至72V,+VOUT = 2.5V (20A),四分之一砖大小

产品详情

DC617A演示板适用于:

LT1783 1.25MHz、Over-The-Top微功耗、轨到轨输入和输出运算放大器,采用SOT-23封装

LTC1698隔离辅助同步整流控制器

LT3781自举启动双晶体管同步正激式控制器

reference details image

DC479A

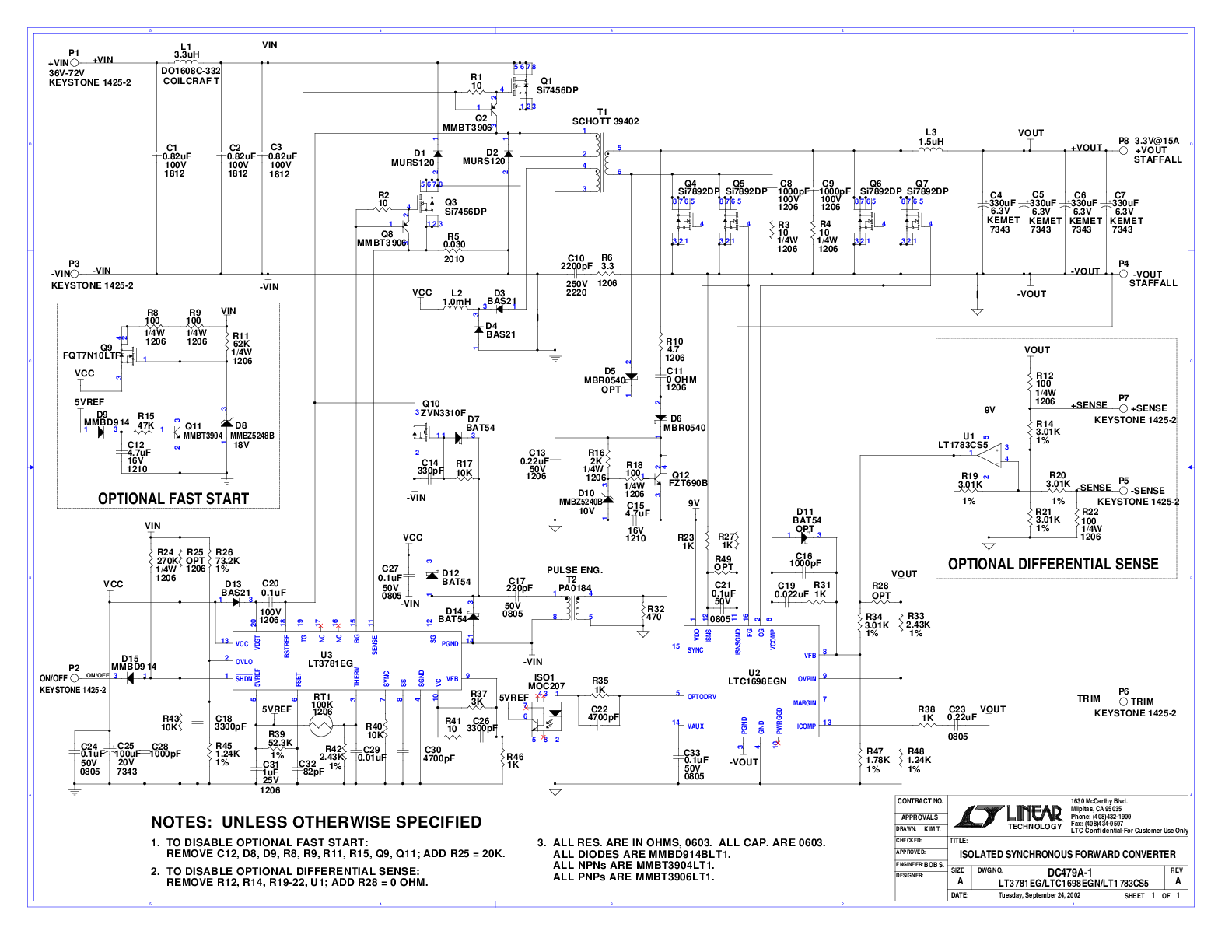

LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器,VIN=36V-72V,VOUT=3.3V (15A)

zoom

DC479A

LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器,VIN=36V-72V,VOUT=3.3V (15A)

LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器,VIN=36V-72V,VOUT=3.3V (15A)

产品详情

DC479A演示板适用于:
LT1783 1.25MHz、Over-The-Top微功耗、轨到轨输入和输出运算放大器,采用SOT-23封装
LTC1698隔离辅助同步整流控制器
LT3781自举启动双晶体管同步正激式控制器





reference details image

DC610A

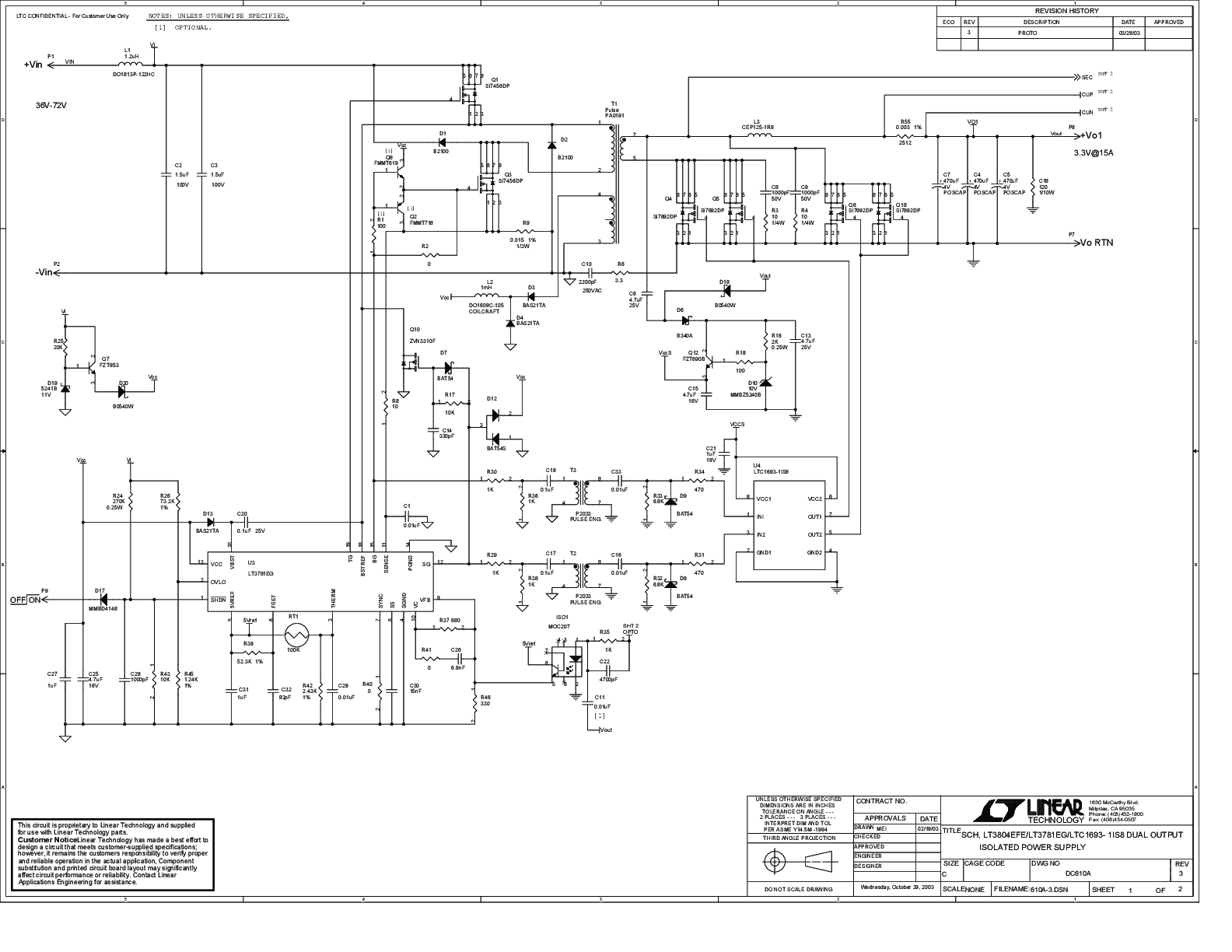

LT3804EFE LT3781EG LTC1693-1IS8 | 双路输出隔离电源,36V至72V输入,+Vo1 = 3.3V (15A),+Vo2 = 1.8V (15A)
