LT3742

双通道、两相降压型开关控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3742 - Step-Down (Buck) Regulators Download 5.04 KB LTspice LT3742 Demo Circuit - Dual, 2-Phase Step-Down Controller (14V to 8V @ 4A & 5V @ 4A) Download 5.00KB
产品模型 2
特性
  • 宽输入电压范围：4V 至 30V
  • 宽输出电压范围：0.8V 至 VIN
  • 低停机 IQ：20μA
  • 异相控制器减低了所需的输入电容和电源导致的噪声
  • 0.8V ±1.5% 电压基准
  • 500kHz 电流模式固定频率操作
  • 内部升压转换器提供了用于 N 沟道 MOSFET 栅极驱动的偏置电压轨
  • 用于每个输出的电源良好电压监视器
  • 可编程软起动
  • 24 引脚 4mm x 4mm x 0.75mm 封装

更多细节
show more Icon

LT®3742 是一款双通道、降压型 DC/DC 开关稳压控制器，用于驱动高压侧 N 沟道功率 MOSFET。一种 500kHz 固定频率电流模式架构利用简单的环路补偿元件和逐周期电流限制提供了快速瞬态响应。两个控制器的输出级异相 180° 运作，旨在减小输入纹波电流，从而较大限度地降低了输入电源上的诱发噪声，并允许使用较小的输入电容。

一个内部升压稳压器产生了一个 VIN + 7V 的偏置电压轨，以提供用于 N 沟道 MOSFET 的栅极驱动电压，从而实现了低压差和100% 占空比操作。LT3742 可用于那些两个控制器均需要独立运作或两个控制器都被用于提供单个较高电流输出的应用。

该器件采用耐热增强型 4mm x 4mm QFN 封装。



应用

  • 卫星和电缆电视机顶盒
  • 分布式电源调节
  • 汽车系统
  • 超级电容充电器
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3742 - Step-Down (Buck) Regulators Download 5.04 KB LTspice LT3742 Demo Circuit - Dual, 2-Phase Step-Down Controller (14V to 8V @ 4A & 5V @ 4A) Download 5.00KB
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3742

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 05/13/2011
英文

LT3742: Dual, 2-Phase Step-Down Switching Controller Data Sheet

打开PDF文件

redirect
311.00K
download

下载 PDF

PDF Vector

PDF

更新 06/22/2011
日文

LT3742: デュアル、2フェーズ降圧スイッチング･コントローラ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC927A - Demo Manual redirect icon

202.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R530 Reliability Data redirect icon

20.92 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 01/01/2008
英文
Wide Input Voltage Range, Dual Step-Down Controller Reduces Power Supply Size and Cost redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3742EUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3742EUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3742EUF#PBF

量产

LT3742EUF#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3742EUF#PBF

量产

LT3742EUF#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

评估套件 1

reference details image

DC927A

LT3742EFE演示板 | 5.5V ≤ VIN ≤ 28V， VOUT1 = 5V (4A)， VOUT2 = 3.3V (4A)

zoom

DC927A

LT3742EFE演示板 | 5.5V ≤ VIN ≤ 28V， VOUT1 = 5V (4A)， VOUT2 = 3.3V (4A)

download icon

下载

 print icon

打印
DC927A
LT3742EFE演示板 | 5.5V ≤ VIN ≤ 28V， VOUT1 = 5V (4A)， VOUT2 = 3.3V (4A)
立即购买 更多内容

产品详情

演示电路927是一款双路输出降压转换器，内置LT3742双相异步降压控制器。该演示板采用5.5V至28V输入电源工作，提供5V (4A)和3.3V (4A)输出。





资料

pdf icon

PDF

DC927A - Demo Manual Download

202.00K

pdf icon

PDF

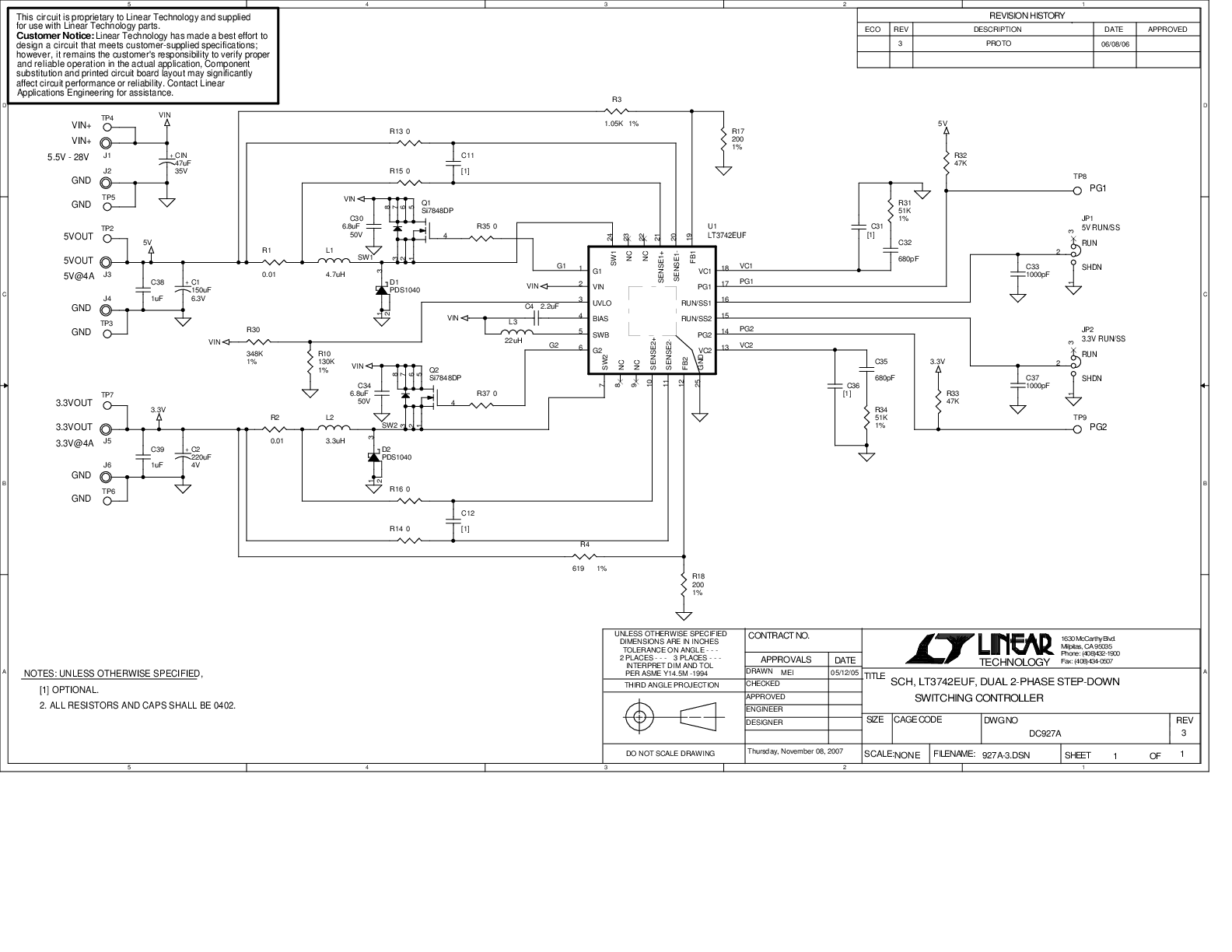

DC927A - Schematic Download

34.00K

pdf icon

ZIP

DC927A - Design File Download

1.00M

更多 Arrow image

评估套件1

evaluation kit item images

DC927A

LT3742EFE演示板 | 5.5V ≤ VIN ≤ 28V， VOUT1 = 5V (4A)， VOUT2 = 3.3V (4A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3742 - Step-Down (Buck) Regulators Download

5.04 K

spice tool Lt Spice

LT3742 Demo Circuit - Dual, 2-Phase Step-Down Controller (14V to 8V @ 4A & 5V @ 4A) Download

5.00K
