LT3692A

单片式、双通道跟踪、3.5A 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3692A - Step-Down (Buck) Regulators Download 5.59 KB LTspice LT3692A Demo Circuit - FMEA Fault Tolerant Dual Converter (7-36V to 5V @ 3A & 3.3V @ 3A) Download 7.00KB
产品模型 12
特性
  • 宽输入范围：
    • 工作于 3V 至 36V
    • OVLO (过压闭锁) 功能可保护电路安全承受 60V 的瞬态电压
  • 用于每个 3.5A 稳压器的独立电源、停机、软起动、UVLO、可编程电流限值和可编程电源良好指示引脚
  • 芯片温度监测器
  • 具同步时钟输出的可调 / 可同步的固定频率操作：250kHz 至 2.25MHz

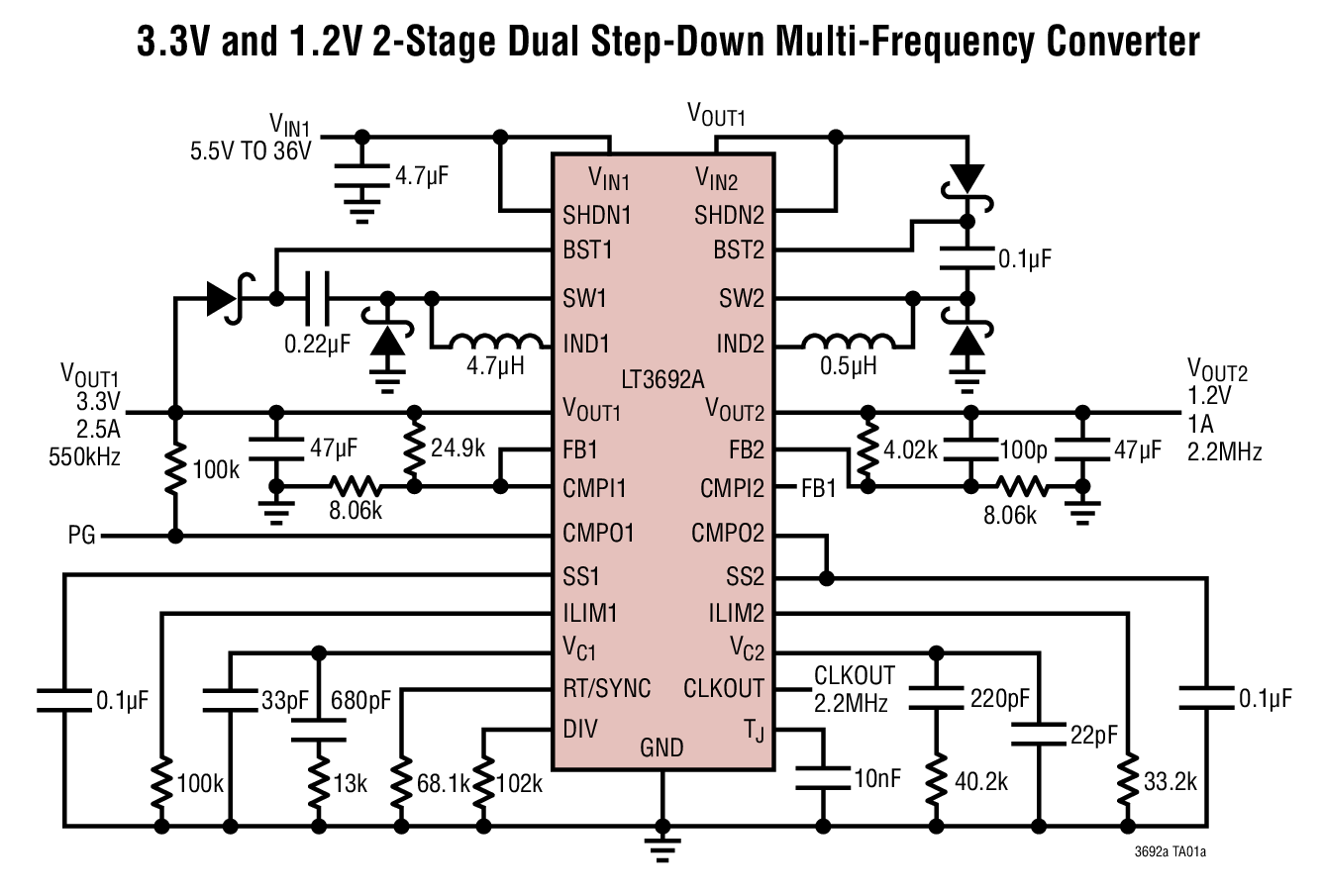

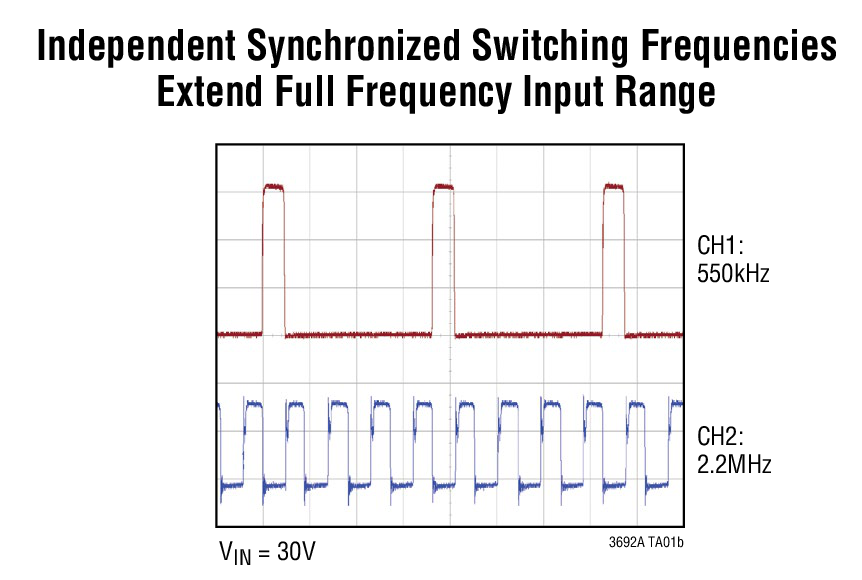

  • 独立的同步开关频率优化了组件尺寸
  • 反相开关操作
  • 输出可并联
  • 灵活的输出电压跟踪
  • 低压差：95% 最大占空比

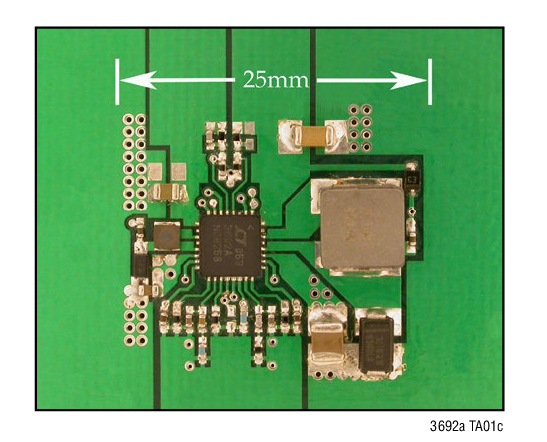

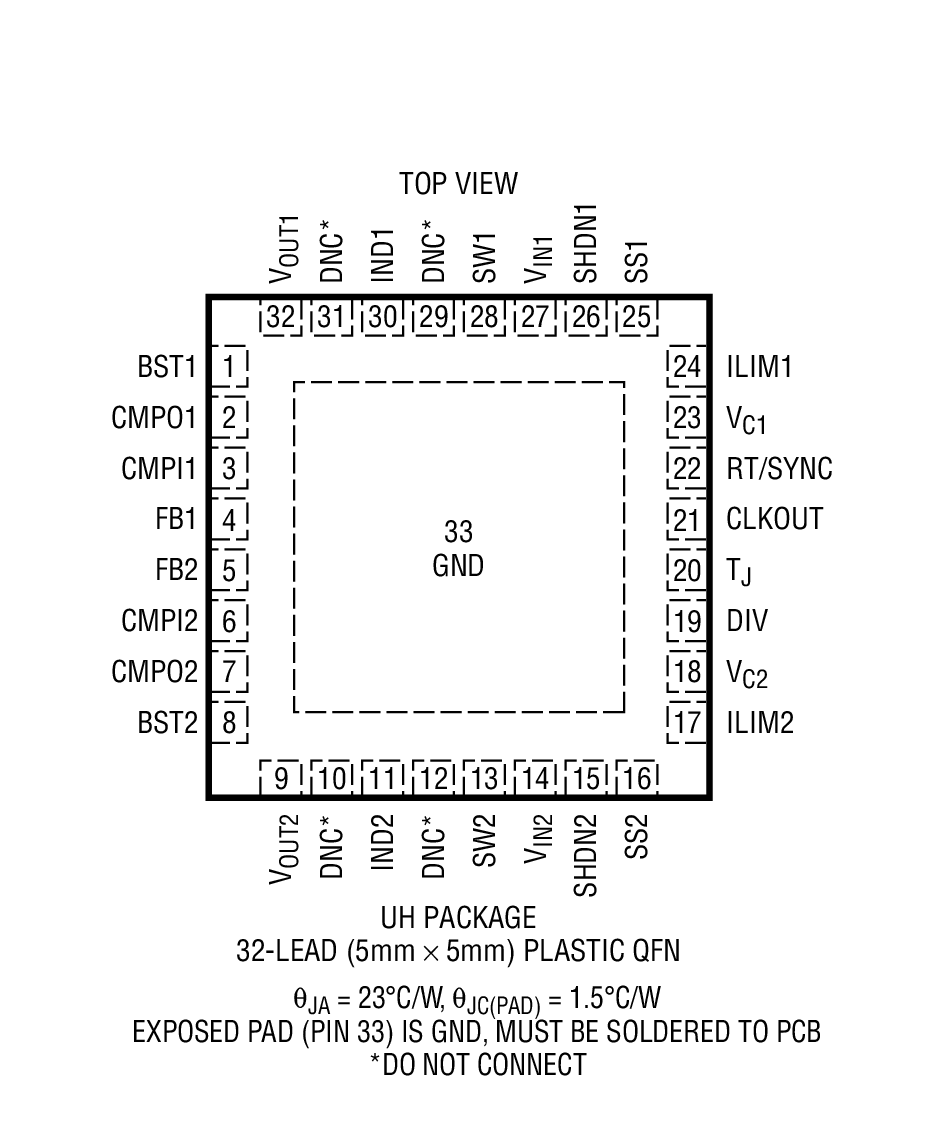

  • 5mm x 5mm QFN 封装

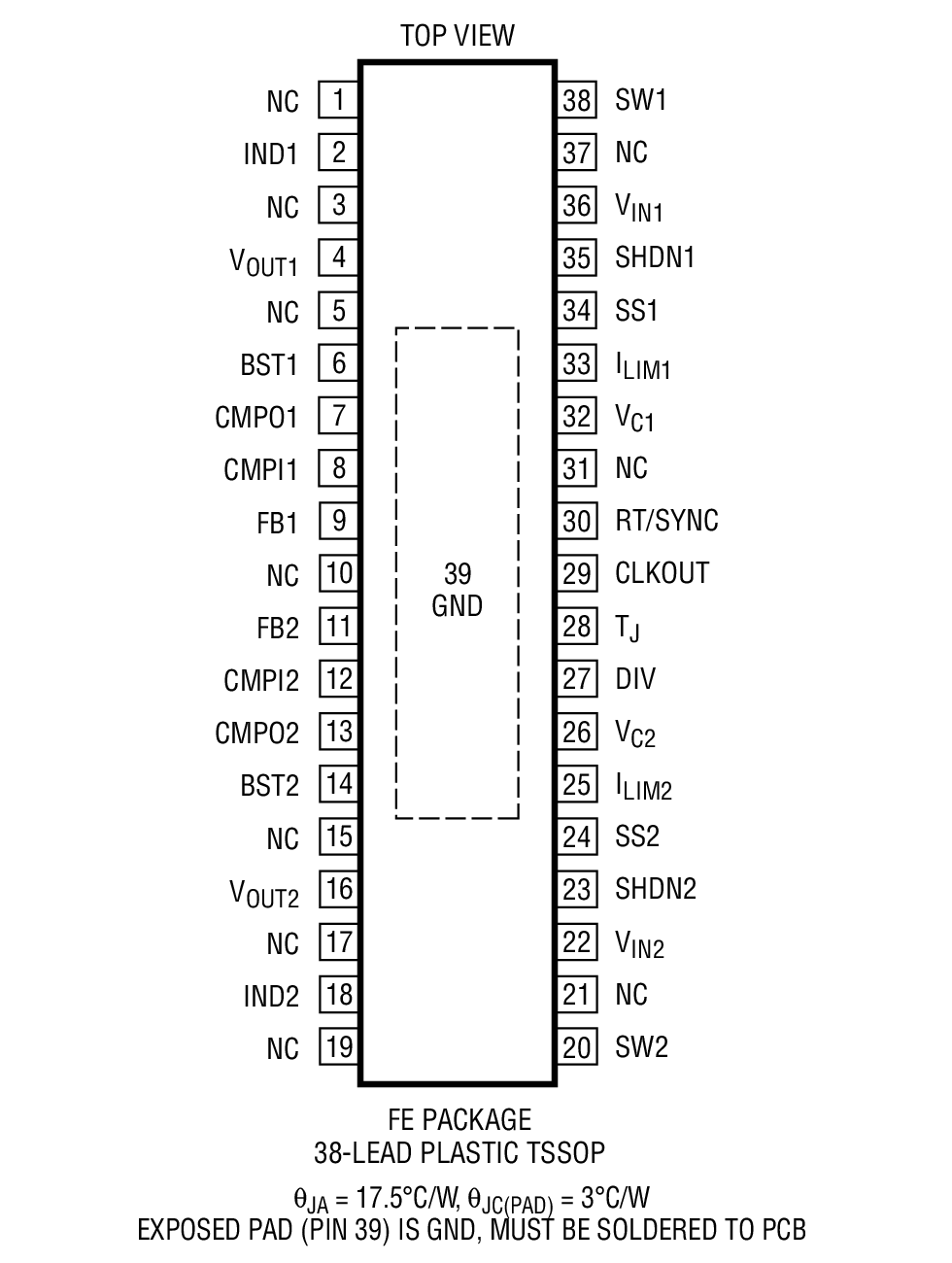

  • 符合 FMEA 标准的 38 引脚裸露衬垫 TSSOP 封装
更多细节
show more Icon

LT®3692A 是一款双通道、电流模式 PWM 降压型 DC/DC 转换器，具有两个内部 3.8A 开关。用于每个通道的独立输入电压、停机、反馈、软起动、UVLO 电流限制和比较器引脚简化了复杂的电源跟踪和排序要求。

为了优化效率和组件尺寸，两个转换器均具有一个可编程最大电流限值，并同步至一个共用的外部时钟输入或一个可由电阻器设定的 250kHz 至 2.25MHz 固定内部振荡器。该器件为通道 1 提供了一个分频器，旨在进一步优化组件尺寸。在所有的频率条件下通道之间均保持了 180° 的相位关系，从而减小了电压纹波和组件尺寸。提供了一个用于对多个稳压器进行同步处理的时钟输出。

通过允许开关在多个时钟周期内保持导通状态 (仅在升压电容器需要再充电时断开) 改善了最小输入至输出电压比。独立的通道运作可采用 SHDN 引脚来设置。将两个转换器全部停用可把总静态电流减小至 <10μA。

LT3692A 是 LT3692 的一款改良型版本，具有缩短了的最小导通时间。


Applications

  • 汽车电源
  • 分布式电源调节
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3692A - Step-Down (Buck) Regulators Download 5.59 KB LTspice LT3692A Demo Circuit - FMEA Fault Tolerant Dual Converter (7-36V to 5V @ 3A & 3.3V @ 3A) Download 7.00KB
产品模型 12
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3692A

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 设计笔记
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 03/14/2013
英文

LT3692A: Monolithic Dual Tracking 3.5A Step-Down Switching Regulator Data Sheet

打开PDF文件

redirect
724.00K
download

下载 PDF

PDF Vector

PDF

更新 05/24/2013
日文

LT3692A: モノリシック・デュアル・トラッキング 3.5A 降圧スイッチング･レギュレータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 10/30/2011
英文
DC1403A - Demo Manual redirect icon

341.00K

download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 07/15/2011
英文
DN492 - 36V, 3.5A Dual Monolithic Buck with Integrated Die Temperature Monitor and Standalone Comparator Block redirect icon

99.00K

download

下载 PDF

PDF Vector

PDF

更新 07/21/2011
中文
DN492 - 具集成型芯片温度监视器和独立型比较器构件的 36V、3.5A 双通道单片式降压稳压器 redirect icon

913.00K

download

下载 PDF

PDF Vector

PDF

更新 09/07/2011
日文
DN492 - ダイ温度モニタおよび独立したコンパレータ・ブロックを内蔵した、 36V、3.5A デュアル・モノリシック降圧レギュレータ redirect icon

350.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R530 Reliability Data redirect icon

20.92 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 04/01/2011
英文
Monolithic, Dual 3A Input/Output Buck with 3V–36V Operating Range Simplifies and Shrinks DC/DC Converters in Automotive, Industrial and Distributed Power Applications redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 5
show more Icon

数据手册 1

LT3692A: Monolithic Dual Tracking 3.5A Step-Down Switching Regulator Data Sheet

可靠性数据 1

R530 Reliability Data

用户手册 1

DC1403A - Demo Manual

设计笔记 1

DN492 - 具集成型芯片温度监视器和独立型比较器构件的 36V、3.5A 双通道单片式降压稳压器

技术文章 1

Monolithic, Dual 3A Input/Output Buck with 3V–36V Operating Range Simplifies and Shrinks DC/DC Converters in Automotive, Industrial and Distributed Power Applications

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3692AEFE#PBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AEFE#TRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AEUH#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AEUH#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AHFE#PBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AHFE#TRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AHUH#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AHUH#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AIFE#PBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AIFE#TRPBF 38-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AIUH#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3692AIUH#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3692AEFE#PBF

量产

LT3692AEFE#TRPBF

量产

LT3692AHFE#PBF

量产

LT3692AHFE#TRPBF

量产

LT3692AIFE#PBF

量产

LT3692AIFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3692AEFE#PBF

量产

LT3692AEFE#TRPBF

量产

LT3692AHFE#PBF

量产

LT3692AHFE#TRPBF

量产

LT3692AIFE#PBF

量产

LT3692AIFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

高压热插拔控制器1
LTC4364
popup image
Cart

推荐新设计使用

具理想二极管的浪涌抑制器

硅振荡器1
LTC6908
popup image
Cart

具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

评估套件 1

reference details image

DC1403A

LT3692A演示板 | 7V至36V输入，VOUT1 = 5V (3A)，VOUT2 = 3.3V (3A)

zoom

DC1403A

LT3692A演示板 | 7V至36V输入，VOUT1 = 5V (3A)，VOUT2 = 3.3V (3A)

download icon

下载

 print icon

打印
DC1403A
LT3692A演示板 | 7V至36V输入，VOUT1 = 5V (3A)，VOUT2 = 3.3V (3A)
立即购买 更多内容

产品详情

演示电路1403A是一款内置LT3692A的双电流模式PWM降压DC/DC转换器。该演示电路可通过7V至36V输入提供5V和3.3V输出。每个通道可提供高达3A电流。尽管LT3692A具有60V过压保护，但演示板设计并未突出此功能。





资料

pdf icon

PDF

DC1403A - Schematic Download

71.00K

pdf icon

ZIP

DC1403A - Design Files Download

3.00M

pdf icon

PDF

DC1403A - Demo Manual Download

341.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC1403A

LT3692A演示板 | 7V至36V输入，VOUT1 = 5V (3A)，VOUT2 = 3.3V (3A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3692A - Step-Down (Buck) Regulators Download

5.59 K

spice tool Lt Spice

LT3692A Demo Circuit - FMEA Fault Tolerant Dual Converter (7-36V to 5V @ 3A & 3.3V @ 3A) Download

7.00K
