概览
优势和特点
- 宽输入范围：
- 工作电压范围为 3.9 V 至 36 V
- 过压锁定可保护电路不受 60 V 瞬变影响
- 最大输出电流 4 A
- 集成式 30 mΩ N 通道同步开关
- 低纹波 (<15 mVP-P) Burst Mode® 运行：12 VIN 至 3.3 VOUT 时 IQ = 70 µA
- 可编程输入欠压锁定
- 0.8 V 反馈基准电压
- 输出电压：0.8 V 至 20 V
- 可编程和可同步振荡器（170 kHz 至 1.5 MHz）
- 软启动和输出电压跟踪
- 短路可靠性
- 电源正常标记
- 小巧的耐热性能增强型 4 mm × 6 mm QFN 封装
产品详情
LT®3690是一款输入电压高达36 V的可调频率单芯片降压开关稳压器。套件上包含高效的90mΩ开关以及升压二极管和必要的振荡器、控制和逻辑电路。30mΩ的内部同步电源开关可提高效率，不再需要外部肖特基环流二极管。使用电流模式拓朴以实现快速瞬态响应和良好的环路稳定性。关断状态下，输入电流可降至1µA以下。在典型应用中，低纹波Burst Mode可在低输出电流时保持高效率，同时使输出纹波保持在15 mV以下。
LT3690的特性是运行可靠且易于配置。在UVLO引脚上使用电阻分压器可实现可编程的欠压锁定。当VOUT达到已编程输出电压的90% 时，将会指示电源正常标记。保护电路将会检测电源开关中的电流以防止LT3690发生短路情况。频率折返和热关断提供额外保护。LT3690采用4 mm × 6 mm QFN封装，具有裸露焊盘以实现低热阻。
应用
- 汽车系统
- 工业电源
- 分布式电源调节
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R530 Reliability Data3/26/2018
-

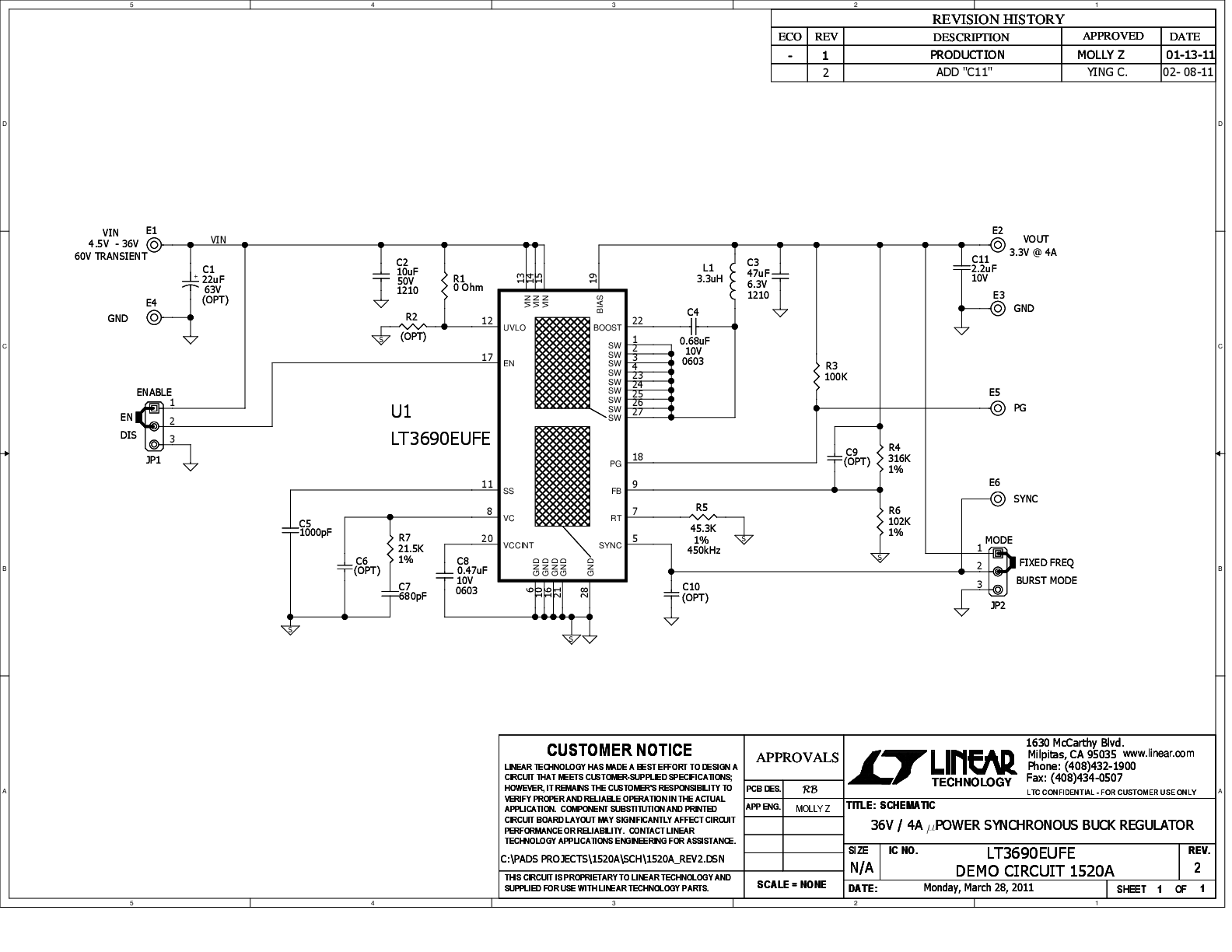

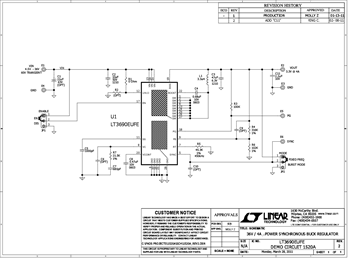

DC1520A - Demo Manual3/23/2011
-
36V, 4A Sync Buck6/27/2011
-
开关稳压器的功率损耗10/15/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3690
配套产品推荐
LT3690 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3690EUFE#PBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| LT3690EUFE#TRPBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| LT3690HUFE#PBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| LT3690HUFE#TRPBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| LT3690IUFE#PBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| LT3690IUFE#TRPBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| LT3690MPUFE#PBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| LT3690MPUFE#TRPBF | 材料声明 | 质量和可靠性 | 26-Lead QFN (6mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
