LT3685

38V、2A、2.4MHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 宽输入范围:
    • 3.6V 至 38V 工作
    • 过压闭锁功能可保护电路经受 60V  瞬态电压
  • 最大输出电流为 2A
  • 可调开关频率:200kHz 至 2.4MHz
  • 低停机电流:IQ < 1μA
  • 集成升压二极管
  • 在 250kHz 至 2MHz 之间可同步
  • 电源良好标记
  • 饱和开关设计:0.25Ω 接通电阻
  • 0.790V 反馈基准电压
  • 输出电压:0.79V  至 20V
  • 软起动功能

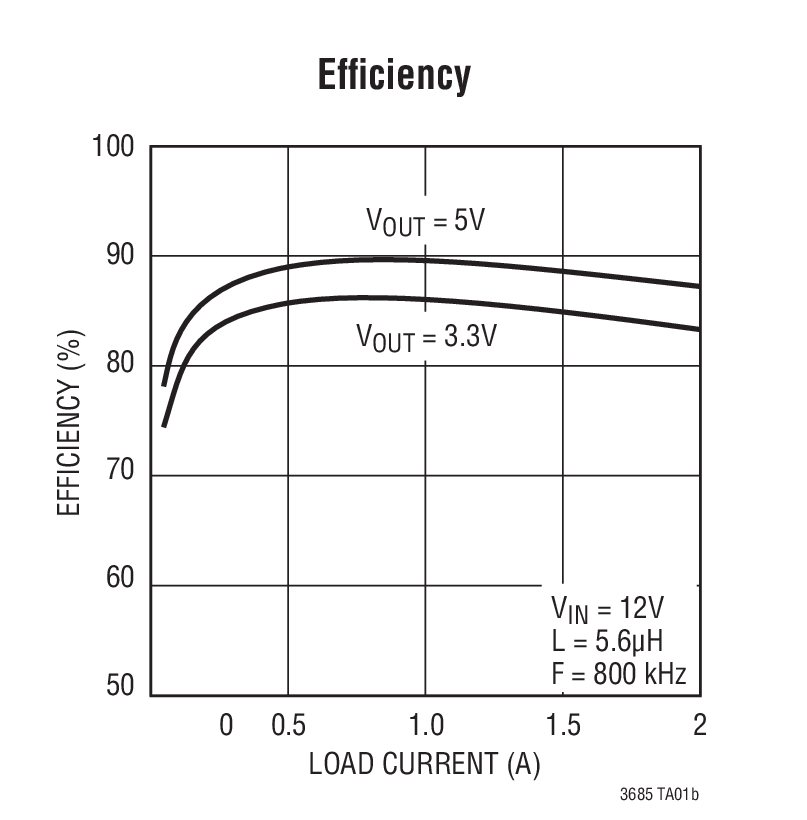

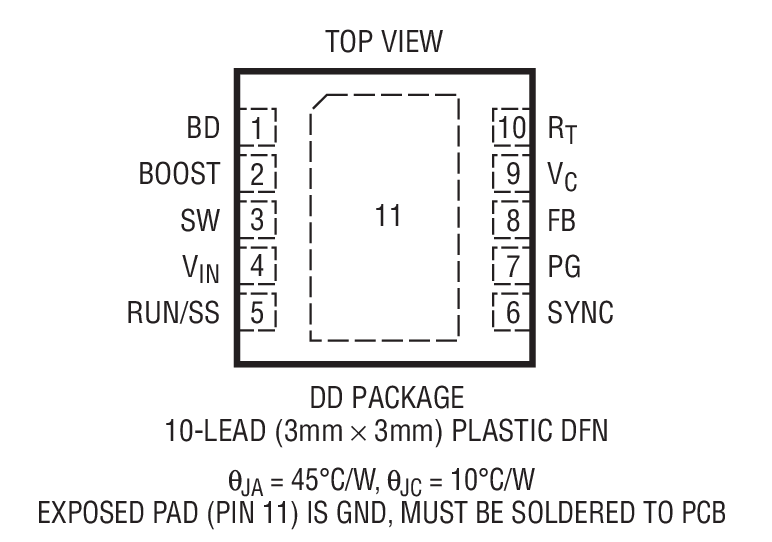

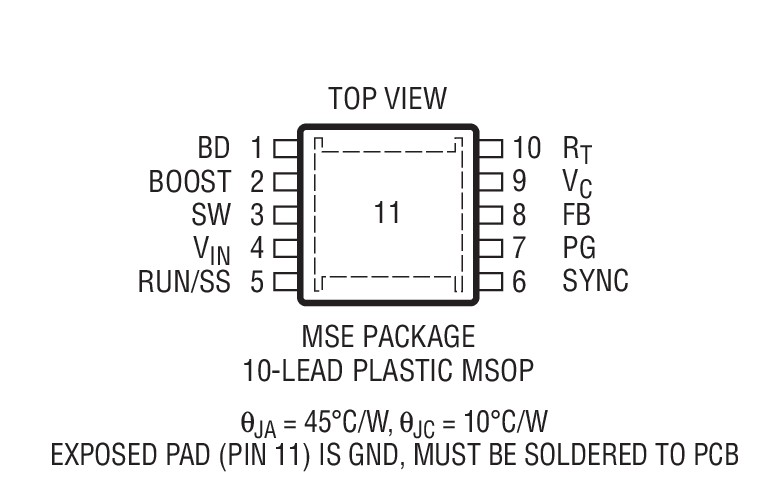

  • 小型 10  引脚耐热增强型 MSOP 和 (3mm x 3mm) DFN 封装



更多细节
show more Icon

LT®3685 是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器,可接受高达 38V 工作电压和最大值为 60V 的输入电压。当 VIN 高于 38V 典型值 (最小值为 36V) 时,内部过压保护电路将关断电源开关,因而使得器件能够安全地承受 60V 的瞬态电压。芯片上集成了一个高效率 0.25Ω 开关、一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。LT3685 的高工作频率允许使用小和低成本的电感器和陶瓷电容器,从而实现了低输出纹波,并尽可能地缩减了整体解决方案的外形尺寸。低电流停机模式把输入电源电流减小至 1μA 以下,而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 89% 时,一个电源良好标记将发出指示信号。LT3685 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装,该封装具有裸露衬垫,旨在实现低热阻。




Applications

  • 汽车电池调节
  • 机顶盒
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节



产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3685EDD#PBF
  • HTML
  • HTML
LT3685EDD#TRPBF
  • HTML
  • HTML
LT3685EMSE#PBF
  • HTML
  • HTML
LT3685EMSE#TRPBF
  • HTML
  • HTML
LT3685IDD#PBF
  • HTML
  • HTML
LT3685IDD#TRPBF
  • HTML
  • HTML
LT3685IMSE#PBF
  • HTML
  • HTML
LT3685IMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3685EMSE#PBF

量产

LT3685EMSE#TRPBF

量产

LT3685IMSE#PBF

量产

LT3685IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

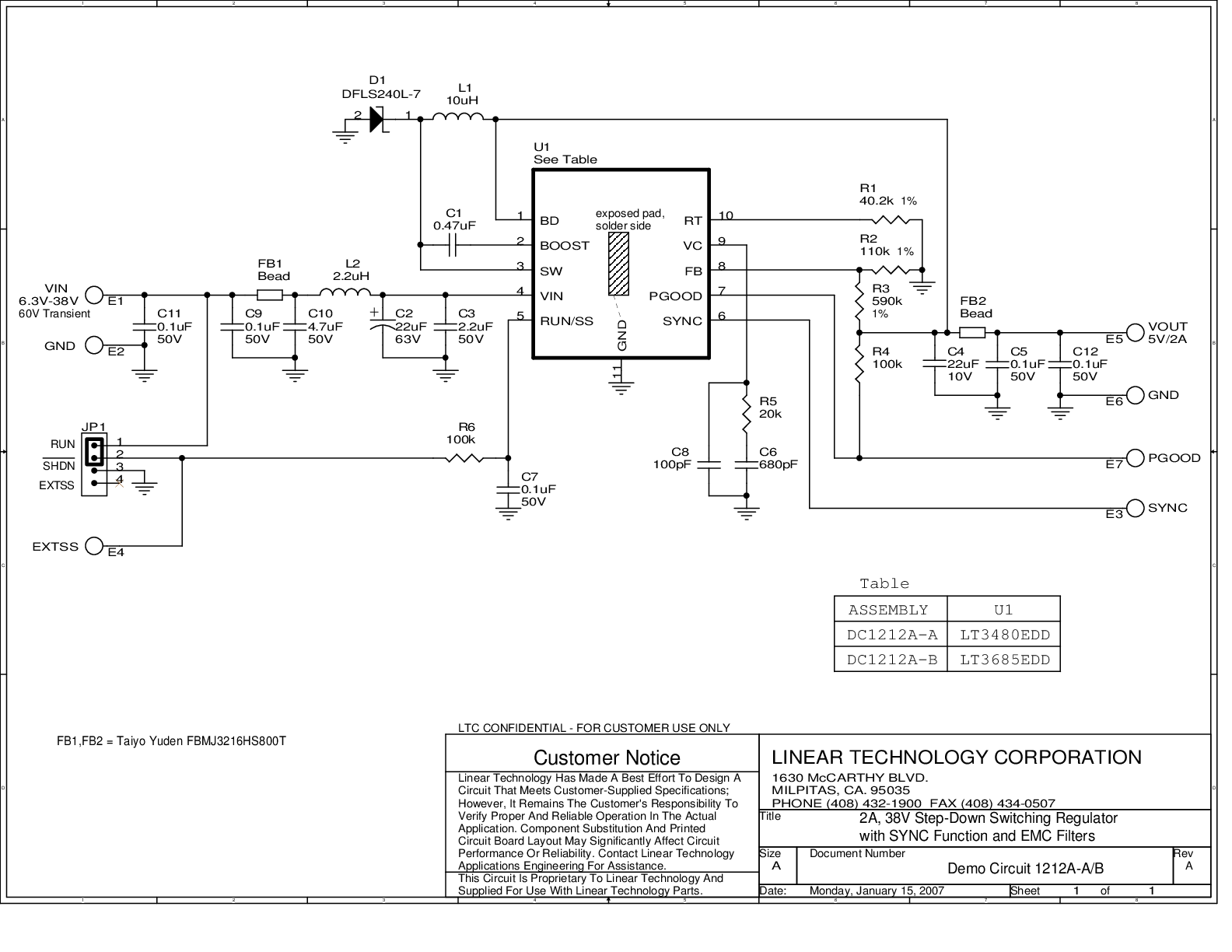

DC1212A-B

LT3685EDD Demo Board | (DFN) EN55022-Compliant, 6.3V ≤ VIN ≤ 38V (60V Transients), VOUT = 5V @ 2A

zoom

DC1212A-B

LT3685EDD Demo Board | (DFN) EN55022-Compliant, 6.3V ≤ VIN ≤ 38V (60V Transients), VOUT = 5V @ 2A

LT3685EDD Demo Board | (DFN) EN55022-Compliant, 6.3V ≤ VIN ≤ 38V (60V Transients), VOUT = 5V @ 2A

产品详情

Demonstration circuit 1212A-B is a monolithic step-dwon DC/DC switching regulatro featuring the LT3685 in the 3x3 DFN-10 package. The demo board provides 5V@2A from a 6.3V to 38V input and has transient protection up to 60V. The demo boards default switching frequency is 800kHz, but the LT3685 has a SYNC pin which allows frequency synchronization to an external clock over a 250kHz to 2MHz range. The LT3685's quiescent current is 0.9mA, while the LT3480 has a 70uA quiescent current.


An EMC filter at the input makes the circuit compatible with EMC standard EN55022 Class B.



reference details image

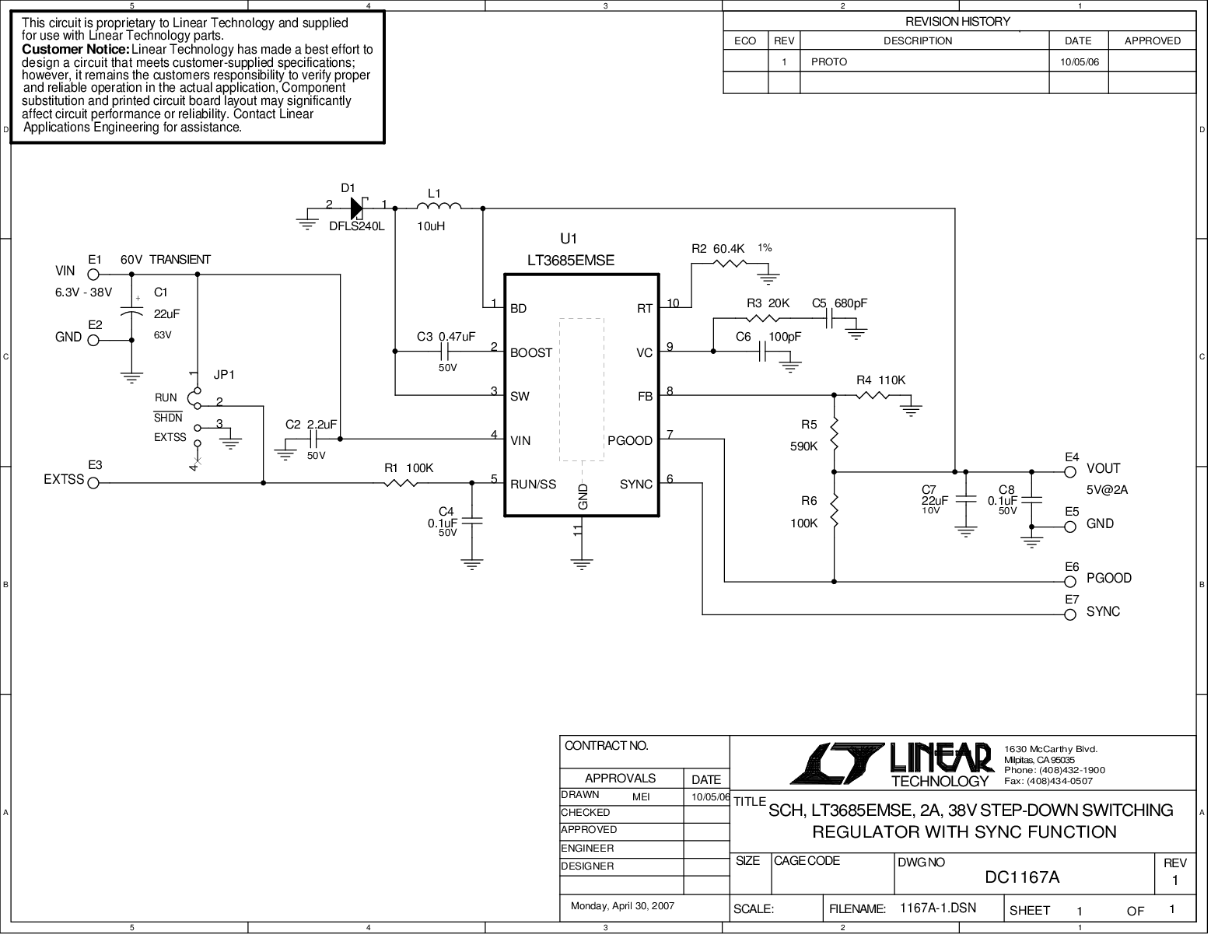

DC1167A

LT3685EMSE演示板 | (MSOP) 6.3V ≤ VIN ≤ 38V(60V瞬态),VOUT = 5V (2A)

zoom

DC1167A

LT3685EMSE演示板 | (MSOP) 6.3V ≤ VIN ≤ 38V(60V瞬态),VOUT = 5V (2A)

LT3685EMSE演示板 | (MSOP) 6.3V ≤ VIN ≤ 38V(60V瞬态),VOUT = 5V (2A)

产品详情

演示电路1167是一款单芯片降压型DC/DC开关转换器,内置采用MSOP-10裸露焊盘封装的LT3685。该演示板采用6.3V至38V输入,提供5V/2A输出,具有高达60V瞬态保护能力。演示板默认开关频率为500kHz,但LT3685具有SYNC引脚,可在250kHz至2MHz范围内与外部时钟实现频率同步。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
