概览

优势和特点

  • 宽输入电压范围:工作时为 3.6V 至 34V,最大值为 36V
  • 最大输出电流为 2A
  • 低纹波突发模式 ( Burst Mode® ) 操作
       50μA  IQ  ( 在12VIN  至 3.3VOUT 时)
       输出纹波 <15mVP-P
  • 可调开关频率:300kHz  至 2.8MHz
  • 低停机电流:IQ < 1μA
  • 集成升压二极管
  • 集成电源肖特基二极管
  • 电源良好标记
  • 饱和开关设计:0.18Ω 接通电阻
  • 1.265V 反馈基准电压
  • 输出电压:1.265V 至 20V
  • 软起动功能

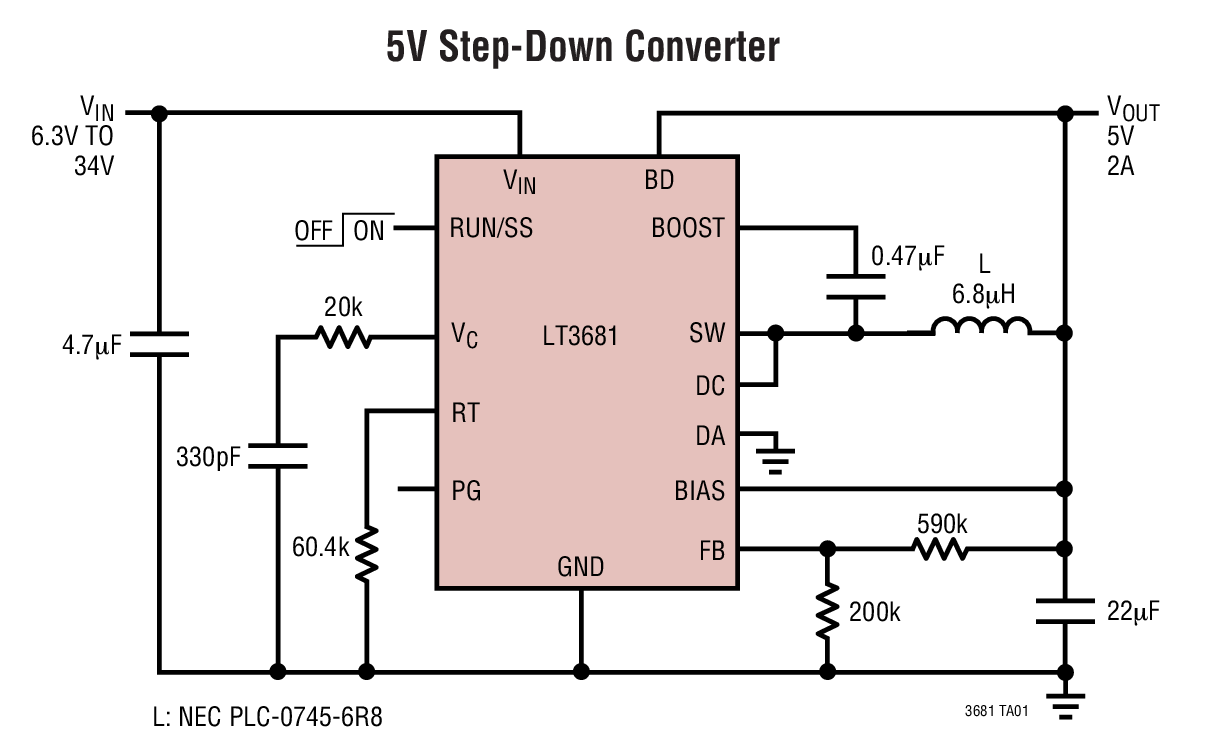

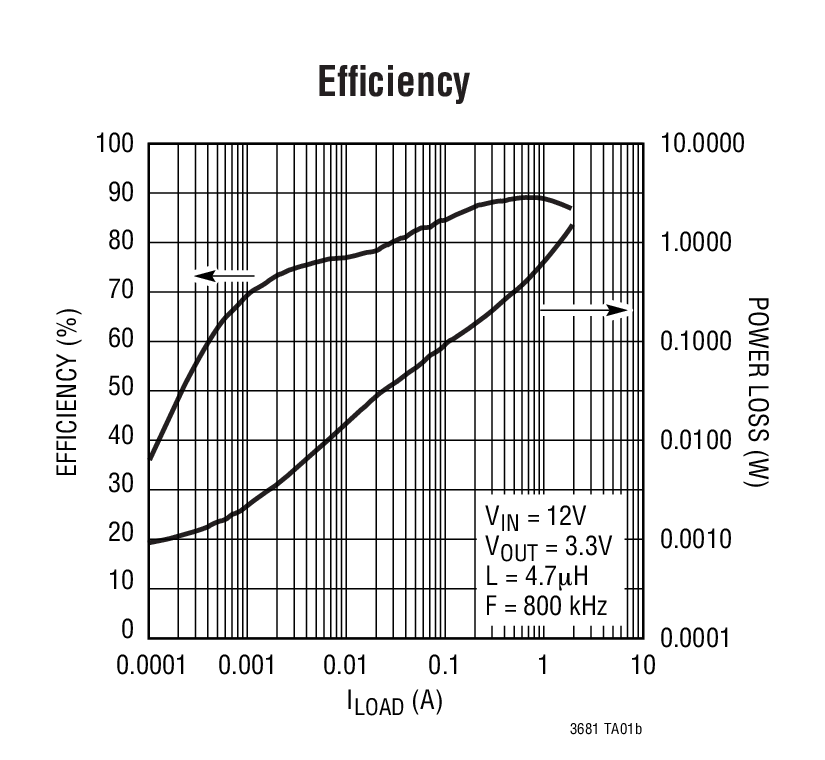

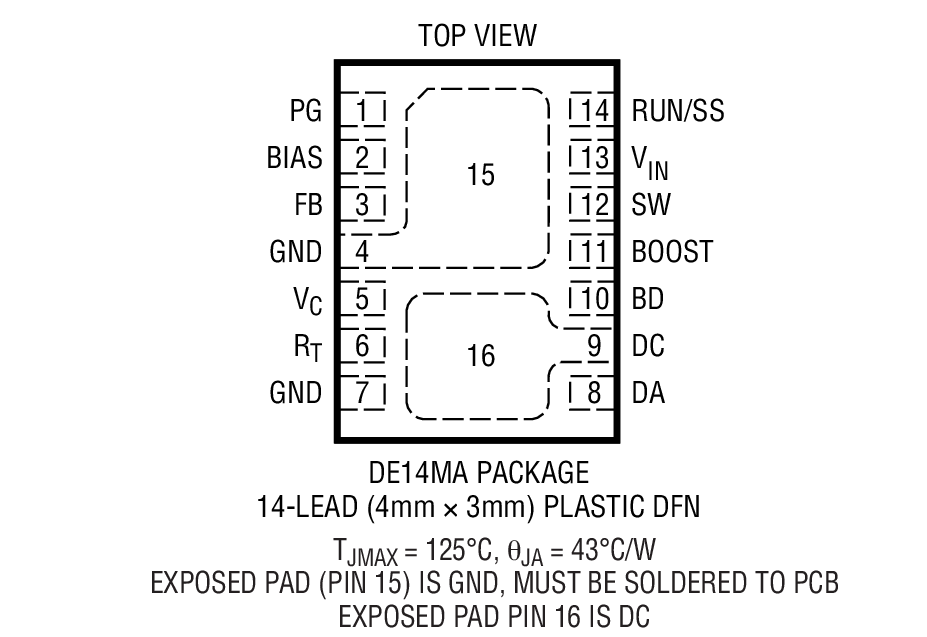

  • 小型 14 引脚耐热增强型 (4mm x 3mm) DFN 封装

产品详情

LT®3681 是一款可调频率 (300kHz至2.8MHz)  单片式降压型开关稳压器,可接受高达 34V (最大36V)的输入电压。在芯片上集成了一个高效率 0.18Ω 开关和一个升压肖特基二极管,以及必需的振荡器、控制和逻辑电路。LT3681 集成了一个备用的电源肖特基二极管,旨在最大限度地缩减解决方案的外形尺寸。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率,并能够在典型应用中将输出纹波抑制在 15mV  以下。此外,LT3681 还能通过在 VOUT 高于 3V  时从输出吸收偏置电流来进一步提升低输出电流效率。停机模式把输入电源电流减小至 1μA  以下,而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 90% 时,一个电源良好标记将发出指示信号。LT3681 采用 14 引脚 4mm x 3mm DFN  封装,该封装具有裸露衬垫,旨在实现低热阻。


应用

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

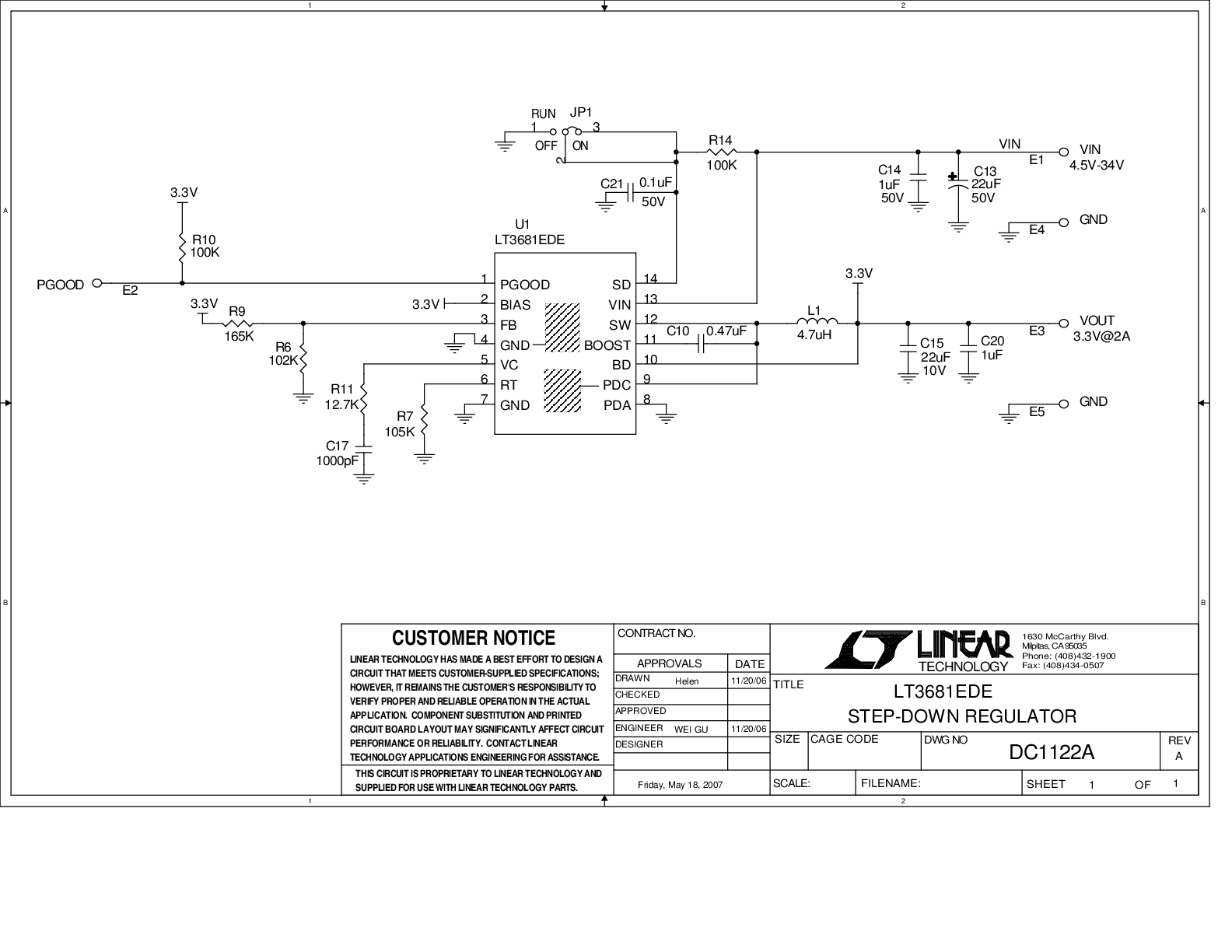

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3681

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3681

配套产品推荐

LT3681 配套产品

推荐 Related Parts
