特性
- 宽输入电压范围：3.6V 至 36V
- 最大输出电流：3.5A
- 低纹波 (<15mVP-P) 突发模式 (Burst Mode®) 操作：
IQ = 75μA (在12VIN) 至 3.3VOUT - 可调开关频率：200kHz 至 2.4MHz
- 低静态电流：IQ < 0.5μA
- 集成升压二极管
- 可同步范围：250kHz 至 2MHz
- 电源良好标记
- 饱和开关设计：95mΩ 接通电阻
- 0.790V 反馈基准电压
- 输出电压：0.79V 至 30V
- 热保护
- 软起动功能
- 小外形 10 引脚耐热增强型 MSOP 和 (3mm x 3mm）DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3680 是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器，可接受高达 36V 的输入电压。芯片上内置了一个高效率 95mΩ 开关、一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并能够在典型应用中将输出纹波抑制在 15mV 以下。此外，LT3680 还能通过在VOUT 高于 3V 时从输出吸收偏置电流，以进一步提升低输出电流效率。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，一个电源良好标记将发出指示信号。LT3680 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装，该封装具有裸露衬垫，旨在实现低热阻。
Applications
- 汽车电池调节
- 便携式产品电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3680
文档
筛查
1 应用
-
全部
-
规范通知
-
可靠性数据
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
规范通知
1
86.00K
可靠性数据
1
20.92 K
用户手册
1
669.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3680EDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3680EDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3680EMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LT3680EMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LT3680HMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LT3680HMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LT3680IDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3680IDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LT3680IMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LT3680IMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
- LT3680EDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680EDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680EMSE#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680EMSE#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680HMSE#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680HMSE#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680IDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680IDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680IMSE#PBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3680IMSE#TRPBF
- 引脚/封装图-中文版
-
10-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3680EMSE#PBF
量产
LT3680EMSE#TRPBF
量产
LT3680IMSE#PBF
量产
LT3680IMSE#TRPBF
量产
4月 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3680EMSE#PBF
量产
LT3680EMSE#TRPBF
量产
LT3680IMSE#PBF
量产
LT3680IMSE#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3680EMSE#PBF
量产
LT3680EMSE#TRPBF
量产
LT3680HMSE#PBF
量产
LT3680HMSE#TRPBF
量产
LT3680IMSE#PBF
量产
LT3680IMSE#TRPBF
量产
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3680HMSE#PBF
量产
LT3680HMSE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3680EMSE#PBF
量产
LT3680EMSE#TRPBF
量产
LT3680IMSE#PBF
量产
LT3680IMSE#TRPBF
量产
4月 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3680EMSE#PBF
量产
LT3680EMSE#TRPBF
量产
LT3680IMSE#PBF
量产
LT3680IMSE#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LT3680EMSE#PBF
量产
LT3680EMSE#TRPBF
量产
LT3680HMSE#PBF
量产
LT3680HMSE#TRPBF
量产
LT3680IMSE#PBF
量产
LT3680IMSE#TRPBF
量产
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3680HMSE#PBF
量产
LT3680HMSE#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC1149A
LT3680EMSE Demo Board | 6.3V ≤ VIN ≤ 36V, VOUT = 5V @ 3.5A
产品详情

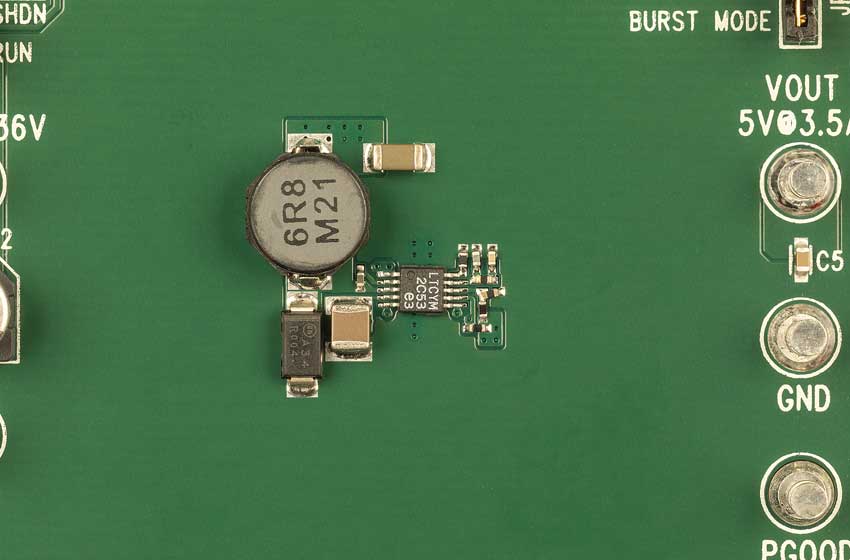

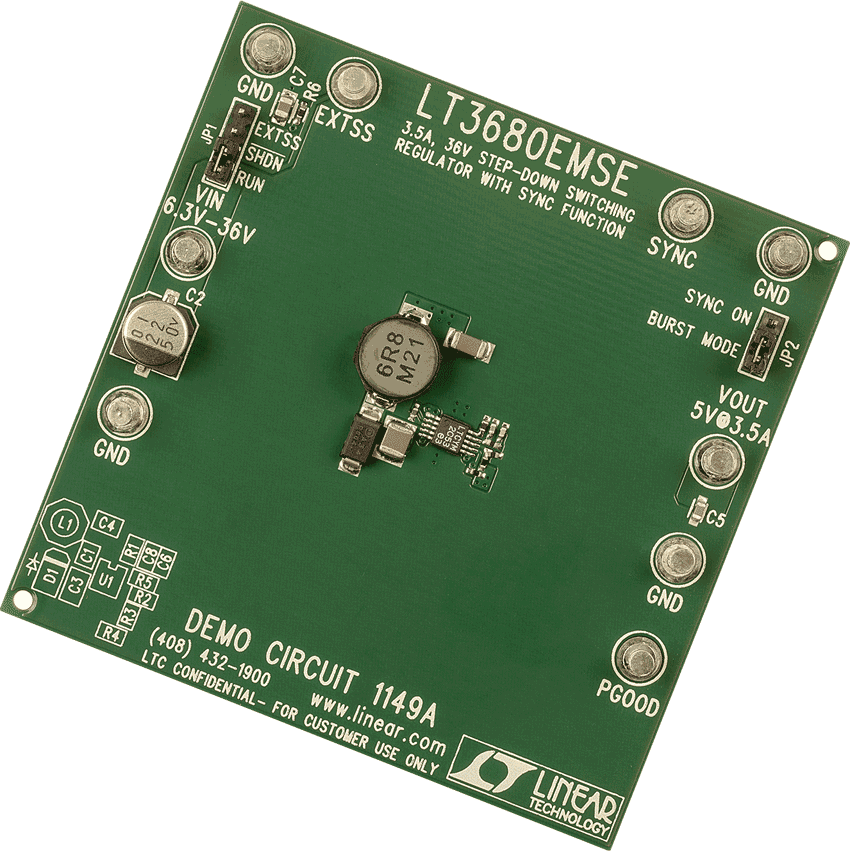

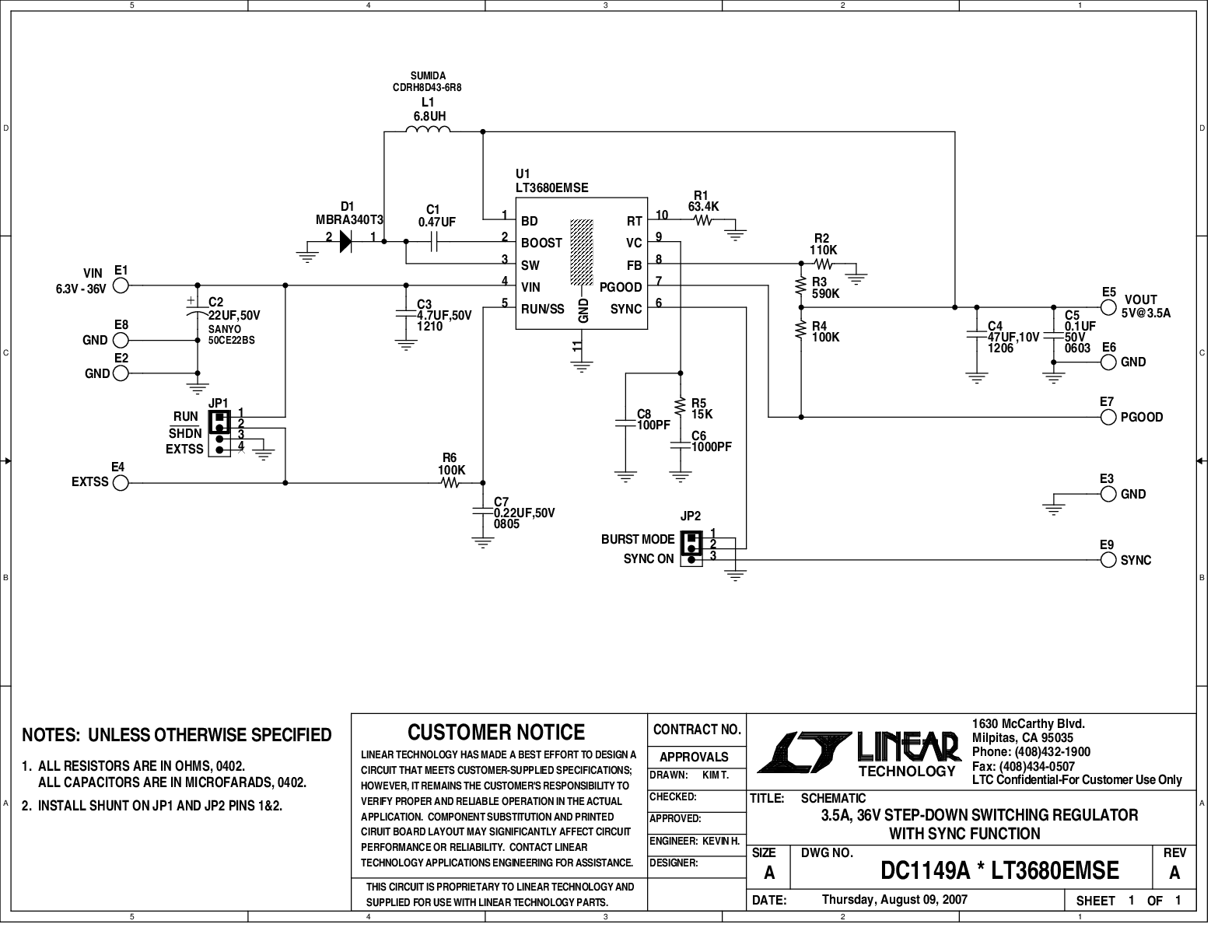

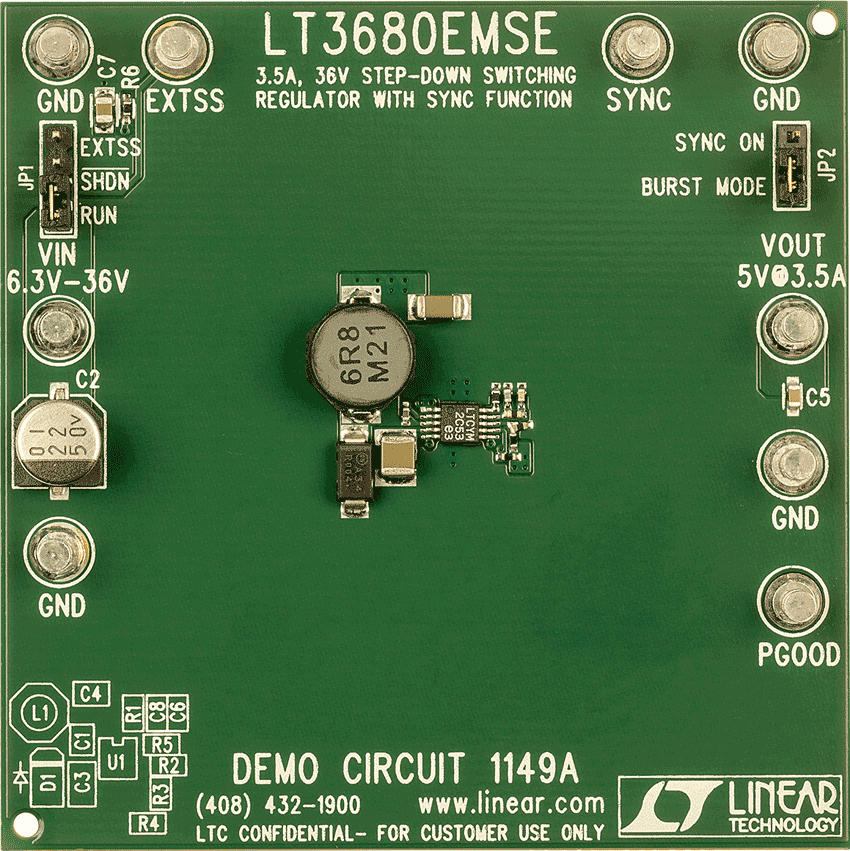

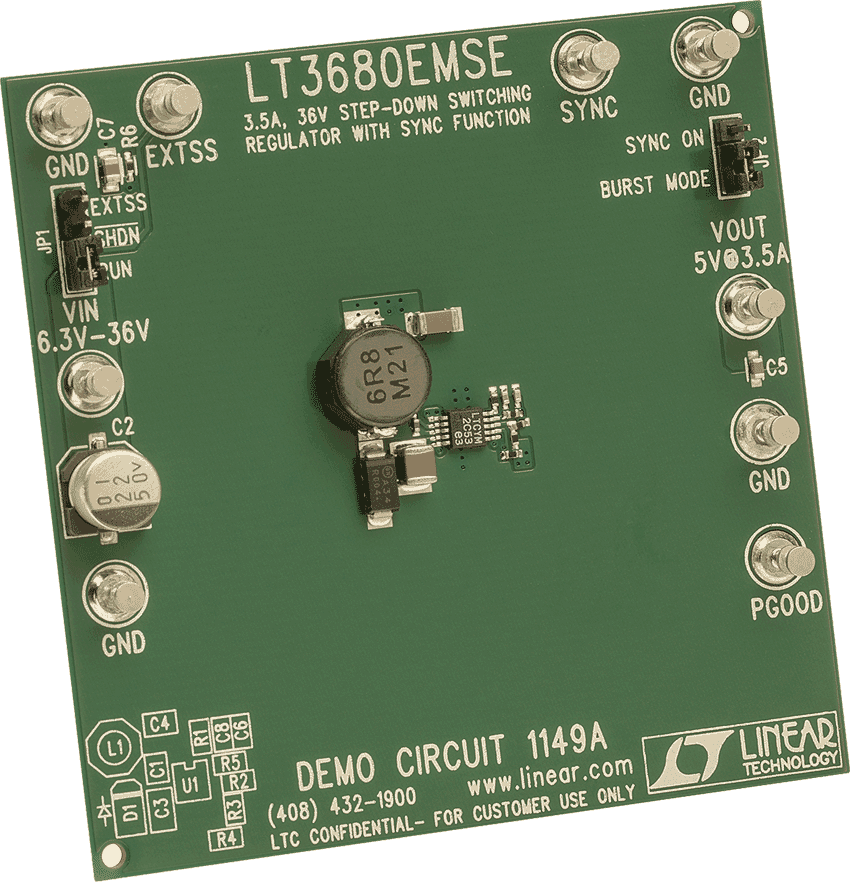

Demonstration circuit 1149 is a monolithic step-down DC/DC switching regulator featuring LT3680. The LT3680 can be synchronized over a 250 kHz to 2 MHz range. The demo board is designed for 5V/3.5A output from a 6.3V to 36V input.
