概览
优势和特点
- 宽输入范围：
- 工作电压范围为 7.5V 至 30V
- 过压闭锁功能可保护电路安然承受 60V 瞬态电压
- 可与凌力尔特公司的 Bat-Track™ 锂离子电池充电器一起工作，以较大限度地提高效率
- 不存在从 VOUT 至 VIN 的反向放电通路
- 可编程输出电流限制功能
- 集成升压二极管
- 具热保护功能
- 小应用电路尺寸

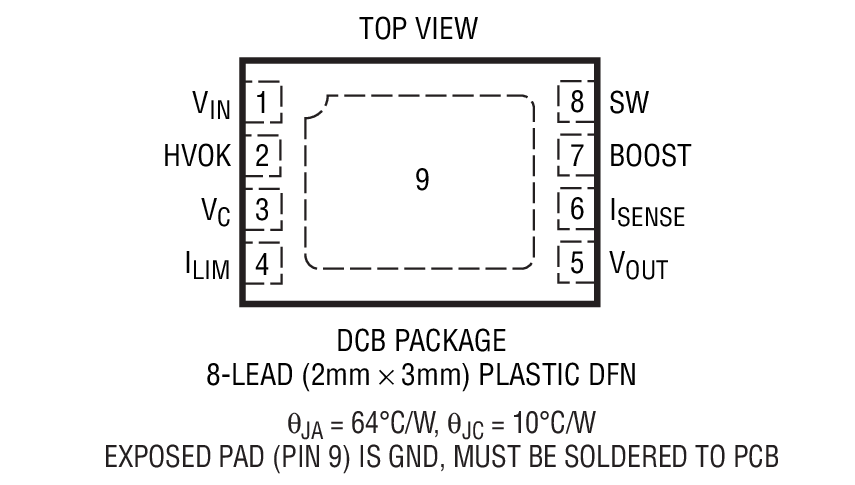

- 耐热增强型 2mm x 3mm DFN 封装

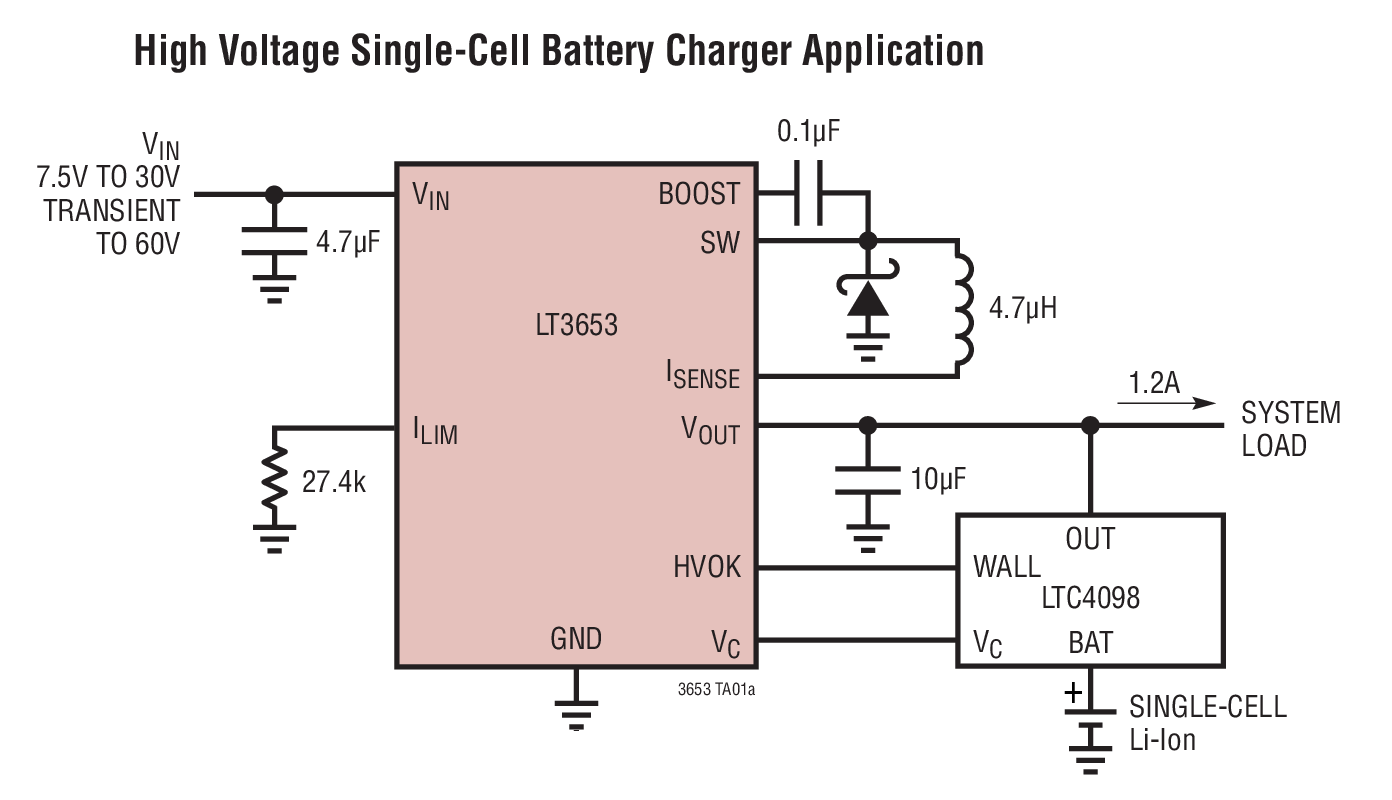

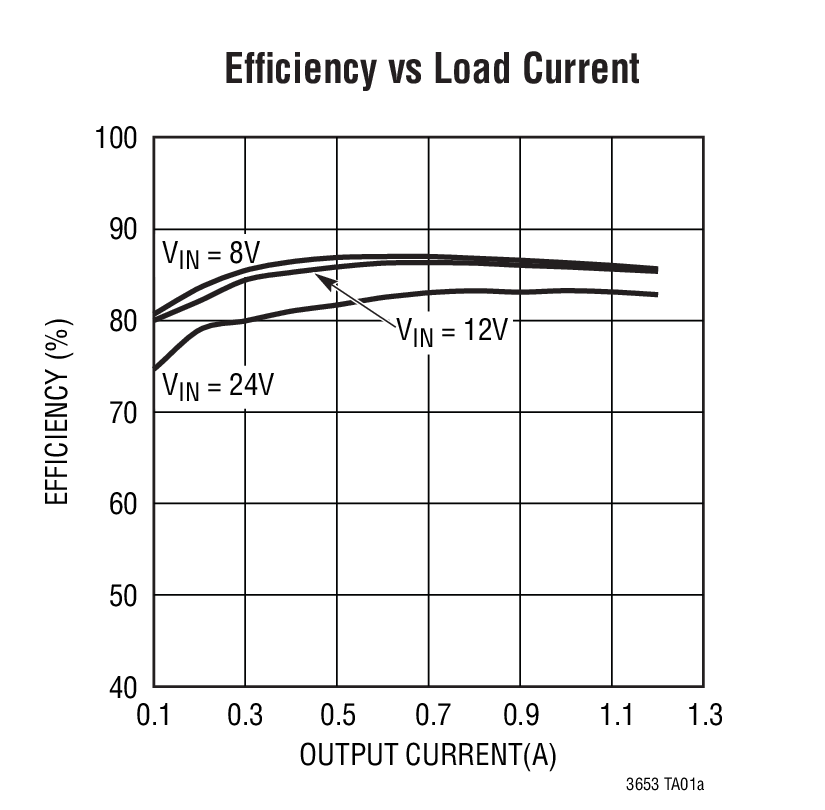

产品详情
LT®3653 是一款具可编程输出电流限制功能的单片式、电流模式 PWM 降压型稳压器。该器件通常与电池充电器电源通路控制器一起使用，以对输出进行预调节，并优化电池充电器效率。输出电流限制功能提供了对系统功耗的准确控制。7.5V 至 30V 的宽工作输入电压范围使得 LT3653 适合于多种输入电源，包括未调整的 12V 墙上适配器、24V 工业电源、FireWire 和汽车电源。输入过压保护功能使 LT3653 能够处理 60V 的输入瞬态电压。
LT3653 的控制引脚 VC 可用于外部电池跟踪控制 (Bat-Track)。在输入开路或短路期间，LT3653 将阻止输出放电。
HVOK 引脚用于指示内部偏置电源接入，而且未发生故障 (即：过热以及输入过压和欠压)。LT3653 包括一个 1.5MHz 频率振荡器、内部补偿电路和一个内部升压二极管，旨在较大限度地减少外部元件的数目。LT3653 采用具有裸露衬垫的 8 引脚 (2mm x 3mm) DFN 封装，以实现低热阻。
应用
- 电池供电型设备
- 便携式 USB 设备 — 照相机、MP3 播放器、PDA
- 汽车电池调节
- 多电源电池充电器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

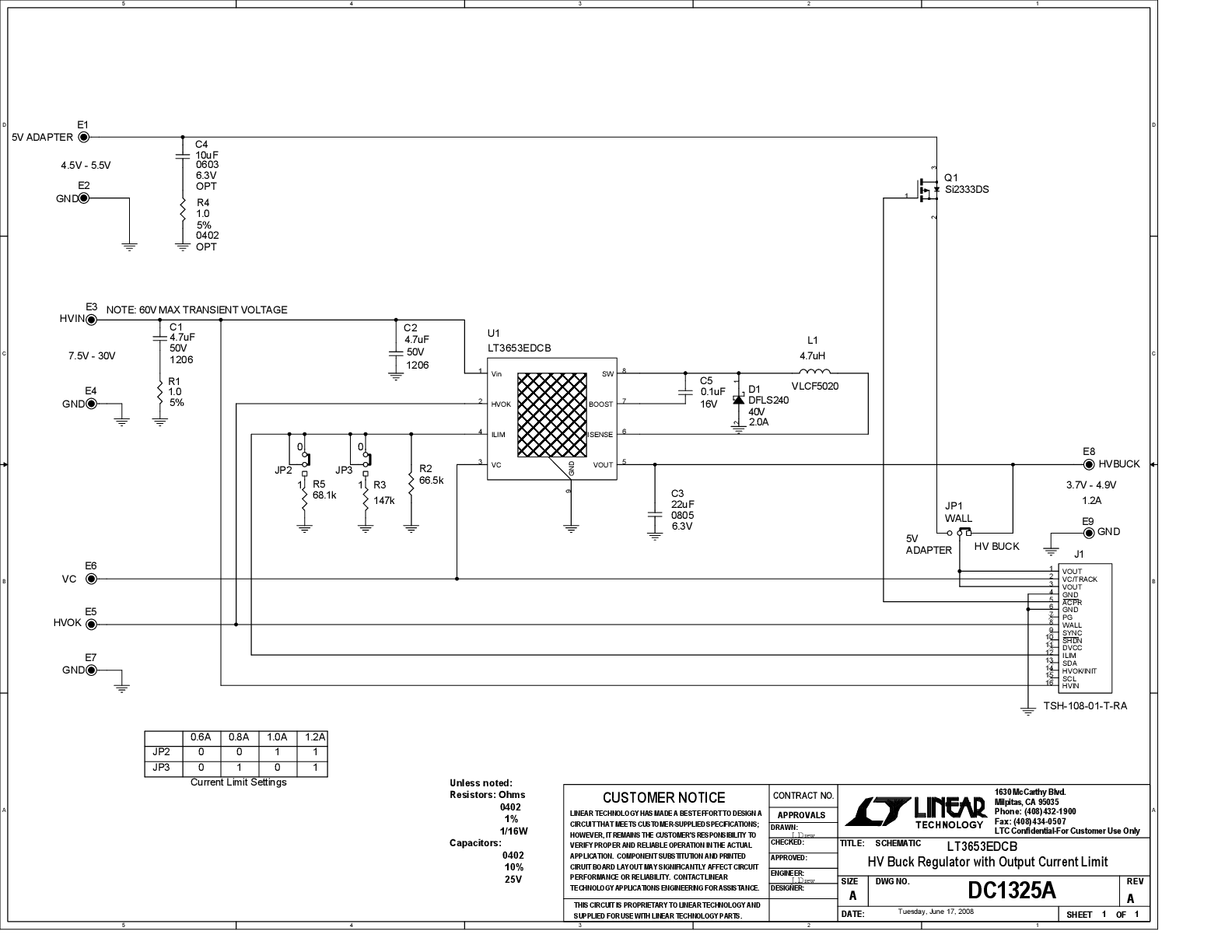

评估套件 (1)
参考资料
配套产品推荐
LT3653 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3653EDCB#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 3mm w/ EP) | |
| LT3653EDCB#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 3mm w/ EP) | |
| LT3653IDCB#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 3mm w/ EP) | |
| LT3653IDCB#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
