LT3645

量产

36V 500mA 降压型稳压器和 200mA LDO

产品模型: 10

Viewing:

概述

宽输入范围
- 工作范围为 3.6V 至 36V
- 过压闭锁功能可保护电路安全承受输入端上的 55V 瞬态电压
500mA 输出电流开关稳压器
高开关频率：750kHz
200mA 低压差线性稳压器
- 1.2V 至 16V 输入；0.8V 至 8V 输出
- 310mV 压差电压 V_CC2 至 OUT2
精准的可编程欠压闭锁
抗短路能力高
内部软起动
<2μA 停机电流

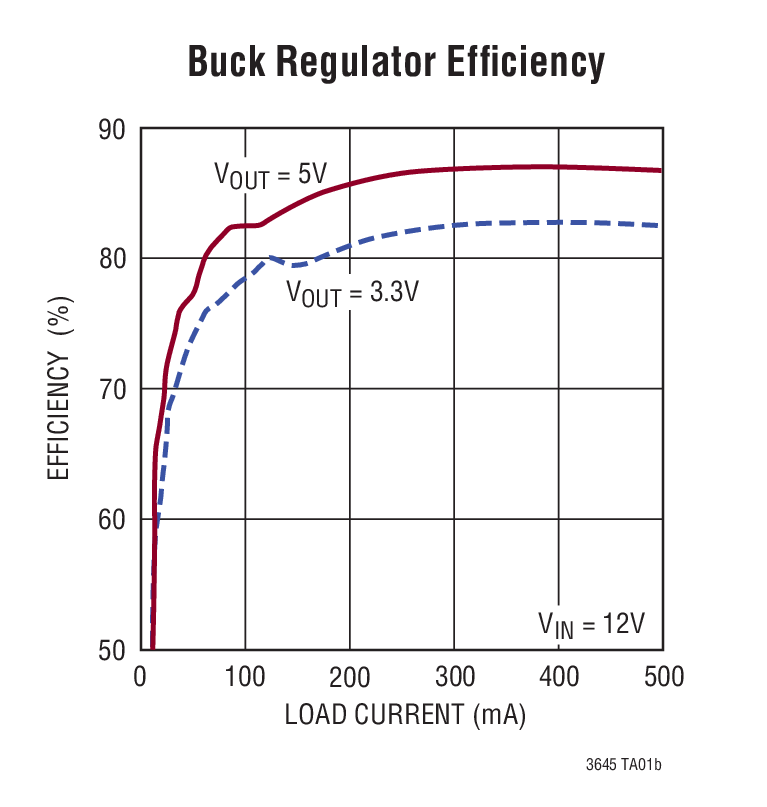

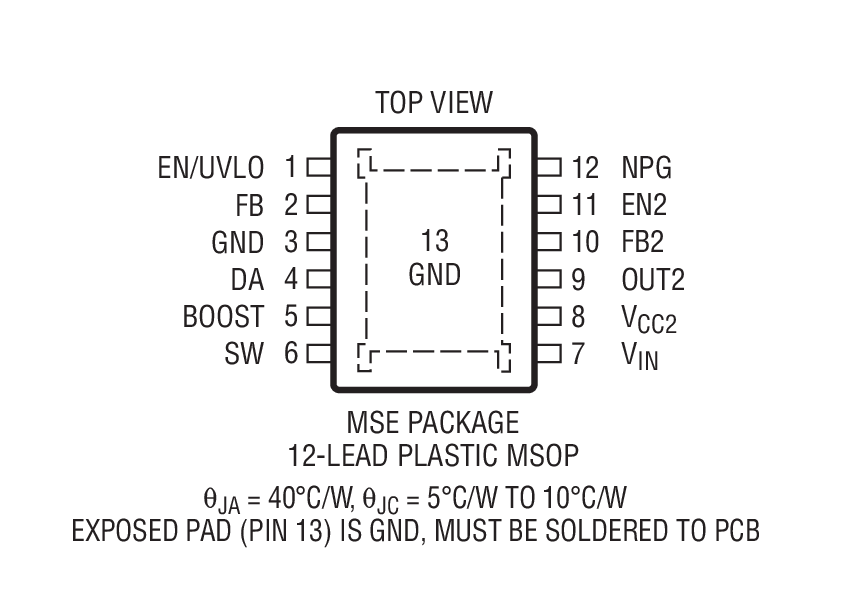

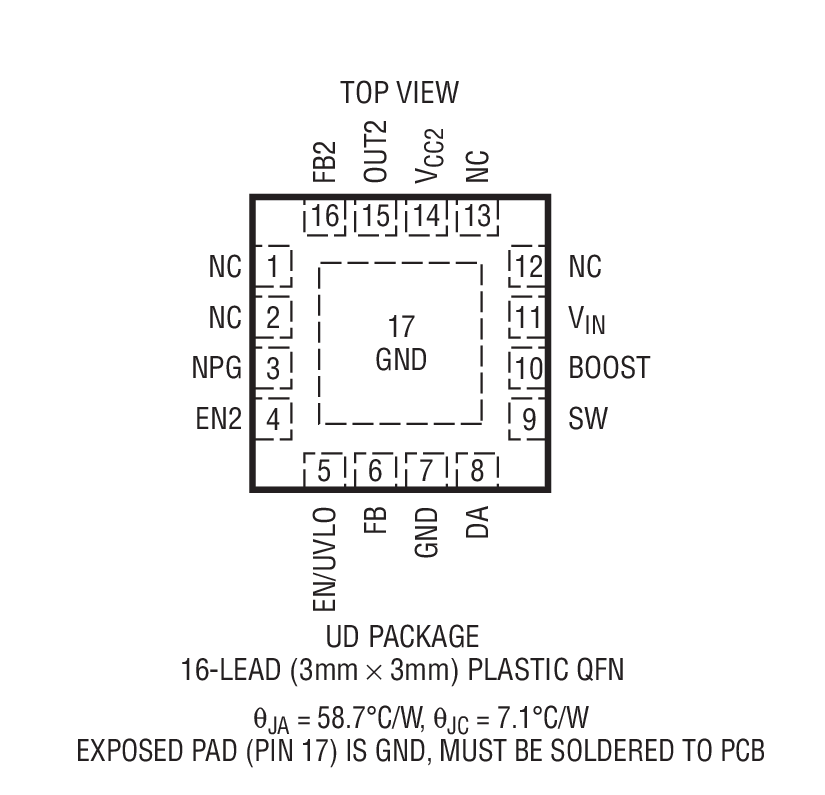

小外形耐热性能增强型 16 引脚 (3mm x 3mm) QFN 封装和 12 引脚 MSE 封装

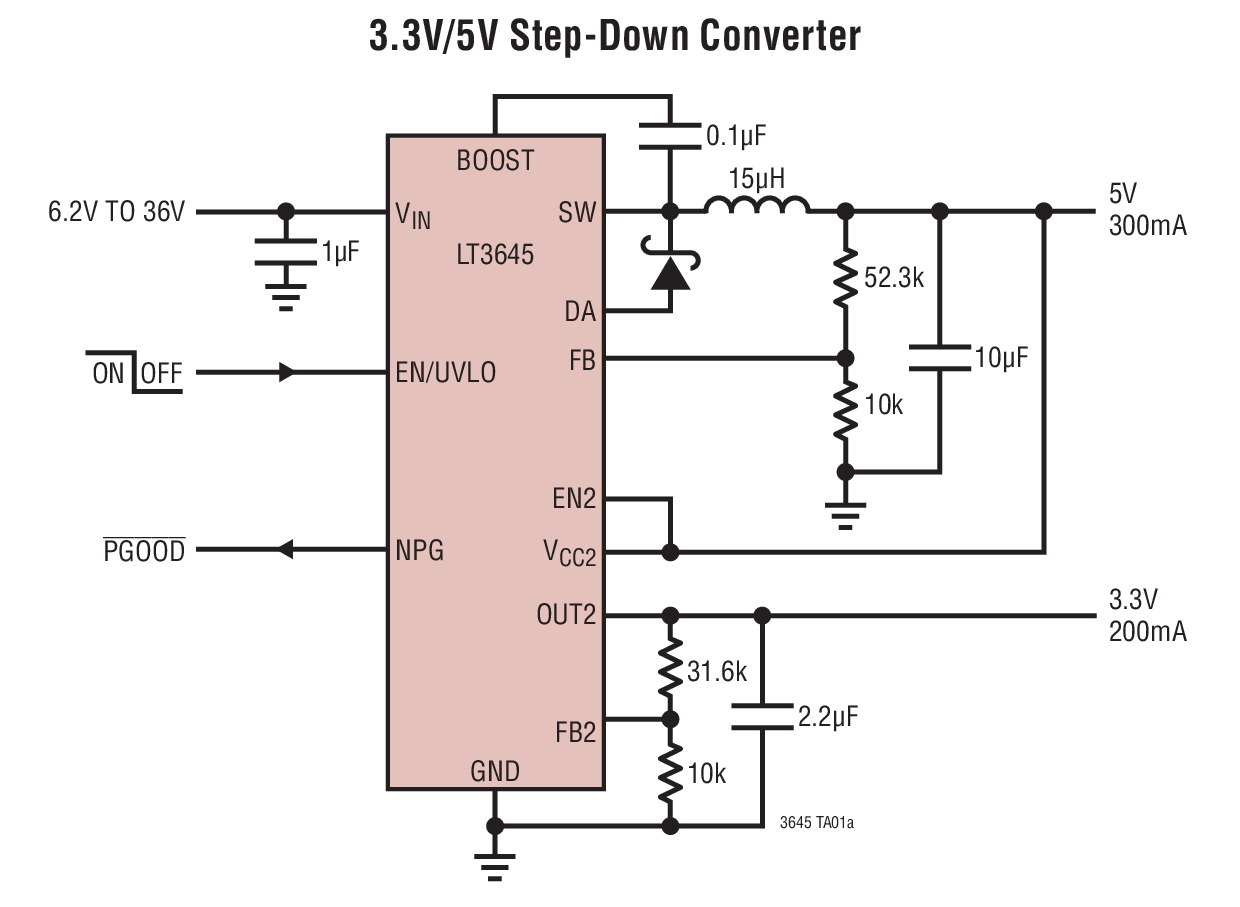

LT^®3645 是一款双通道输出稳压器，集成了一个 500mA 降压型稳压器和一个 200mA 低压差线性稳压器 (LDO)。3.6V 至 36V 的宽输入电压范围使 LT3645 适合对来自多种电源的功率进行调节，包括 24V 工业电源和汽车电池。该器件的高工作频率允许使用纤巧和低成本的电感器及电容器，从而实现了非常小巧的解决方案。

逐周期电流限制和频率折返可提供针对短路输出的保护作用。软起动及频率折返消除了启动期间的输入浪涌电流。

线性稳压器从 V_CC2 引脚获取工作电压，可在电压低至 1.2V 的条件下运作。它可提供 200mA 的输出电流和一个 310mV 的典型压差电压。

LT3645 的其他特点包括 <2μA 停机、短路保护、软起动和热停机功能。LT3645 采用耐热性能增强型 16 引脚 (3mm x 3mm) QFN 封装或 12 引脚 MSE 封装。

Applications

汽车 CMOS 图像传感器
工业 / 汽车微控制器电源

产品模型: 10

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3645EMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645EMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645EUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645EUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645HMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645HMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645IMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645IMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645IUD#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3645IUD#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LT3645EMSE#PBF	量产
LT3645EMSE#TRPBF	量产
LT3645EUD#PBF	量产
LT3645EUD#TRPBF	量产
LT3645IMSE#PBF	量产
LT3645IMSE#TRPBF	量产
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3645EMSE#PBF	量产
LT3645EMSE#TRPBF	量产
LT3645HMSE#PBF	量产
LT3645HMSE#TRPBF	量产
LT3645IMSE#PBF	量产
LT3645IMSE#TRPBF	量产
2月 4, 2020 - 20_0129 Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0129_Form Material_Report
LT3645EMSE#PBF	量产
LT3645EMSE#TRPBF	量产
LT3645HMSE#PBF	量产
LT3645HMSE#TRPBF	量产
LT3645IMSE#PBF	量产
LT3645IMSE#TRPBF	量产
4月 9, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LT3645HMSE#PBF	量产
LT3645HMSE#TRPBF	量产
LT3645IUD#PBF	量产
LT3645IUD#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 2
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
LTC4359	推荐用于新设计	具反向输入保护功能的理想二极管控制器

部分模型	产品周期	描述
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器

工具及仿真模型

LTspice 1

LT3645 Demo Circuit - Step-Down Regulator with LDO (5-36V to 3.3V @ 300mA & 2.5V @ 200mA)

LTspice中提供以下器件型号：

LT3645

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT3645EMSE Demo Board | VIN = 5V to 36V, VOUT1 = 3.3V @ 300mA, VOUT2= 2.5V @ 200mA

立即购买更多内容

产品详情

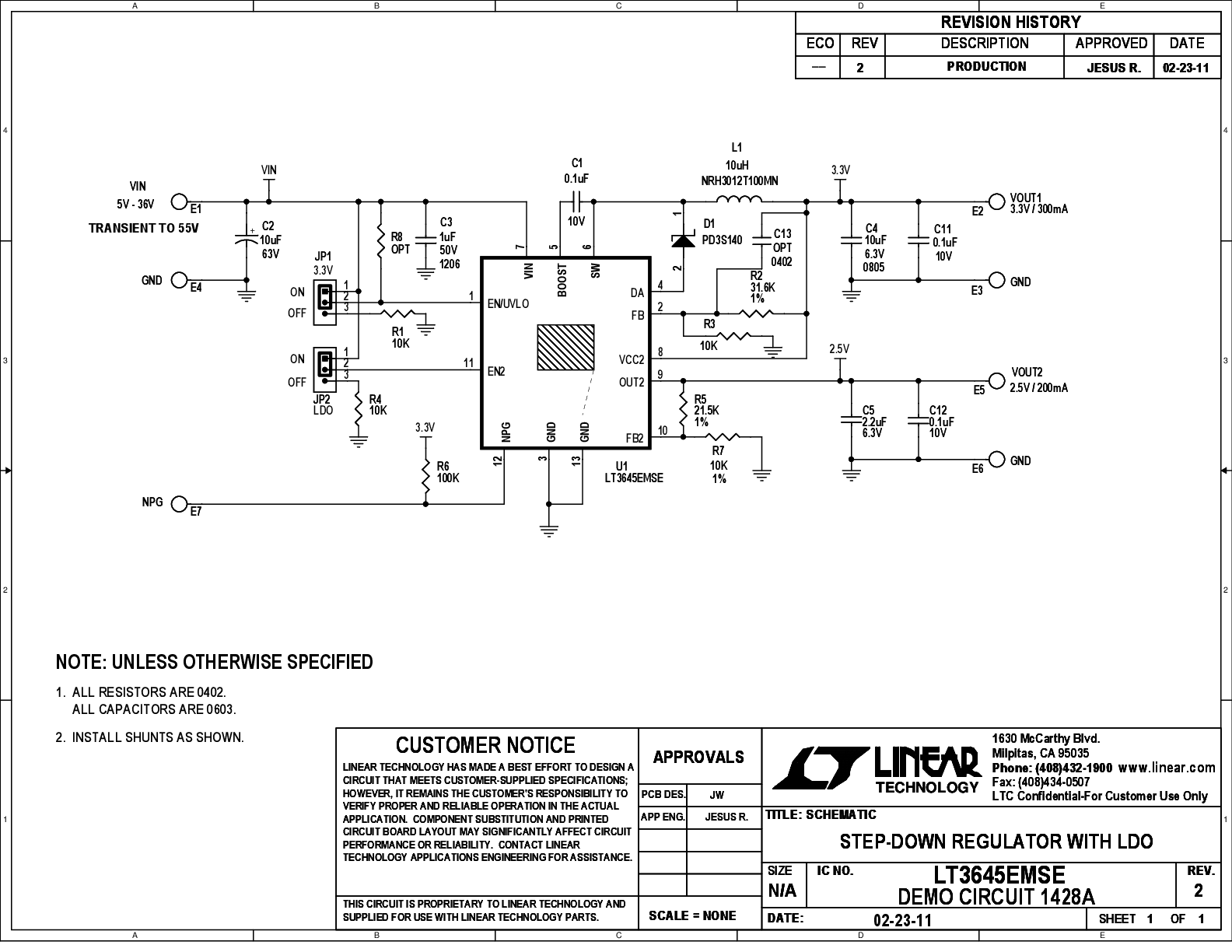

Demonstration circuit 1428A features the dual output LT3645 step-down regulator plus linear regulator. The circuit is designed to convert a 5V to 36V (55V transients) input source to 3.3V at 500mA using the buck regulator and this output is linear regulated down to provide 2.5V at 200mA. Thus the two outputs provide 300mA (buck) and 200mA (LDO).

资料

DC1428A - Design Files
2011/6/13

DC1428A - Demo Manual
2011/6/13

DC1428A - Schematic
2012/5/4
