LT3575

无需使用光耦合器的隔离型反激式转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 3V 至 40V 输入电压范围
  • 2.5A、60V 集成 NPN 电源开关
  • 边界模式运作
  • 无需借助变压器第三绕组或光隔离器来实现稳压

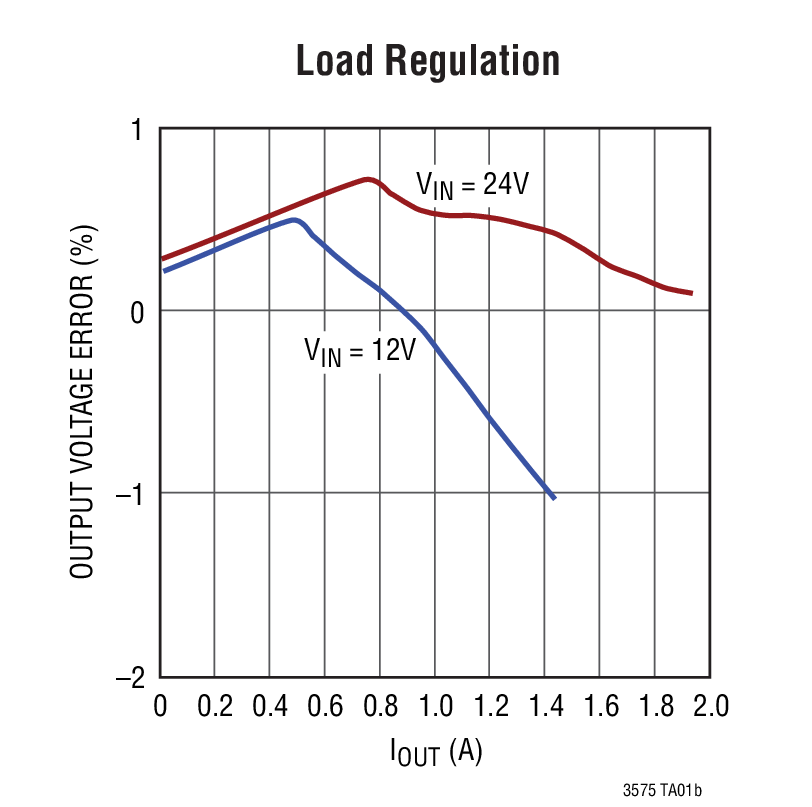

  • 改善的主端绕组反馈负载调节
  • VOUT 利用两个外部电阻器来设定
  • 用于内部偏压电源和电源 NPN 驱动器的 BIAS 引脚
  • 可编程软起动功能
  • 可编程电源开关电流限值

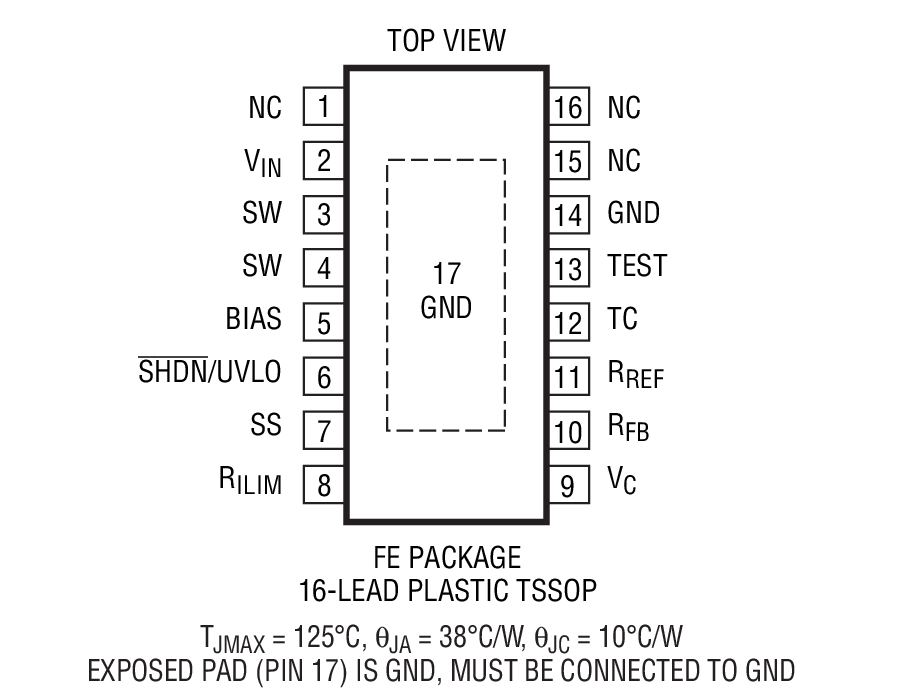

  • 耐热性能增强型 16 引脚 TSSOP 封装



更多细节
show more Icon

LT®3575 是一款单片式开关稳压器,专为隔离型反激式拓扑结构而设计。无需借助第三个绕组或光隔离器来实现稳压。该器件可以直接从主端反激波形来检测隔离输出电压。一个2.5A、60V NPN 电源开关与所有必需的控制逻辑电路一起集成到一个 16 引脚 TSSOP 封装之中。

LT3575 采用 3V 至 40V 的输入电源电压工作,并能够在未采用外部功率器件的情况下输送高达 14W 的输出功率。LT3575 运用边界模式操作,旨在提供一款具改善负载调节性能的小型磁性解决方案。

输出电压能够很容易地利用两个外部电阻器和变压器匝数比来设定。许多应用可以采用市售变压器。




Applications

  • 工业、汽车和医疗隔离型电源



产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3575EFE#PBF
  • HTML
  • HTML
LT3575EFE#TRPBF
  • HTML
  • HTML
LT3575IFE#PBF
  • HTML
  • HTML
LT3575IFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3575EFE#PBF

量产

LT3575EFE#TRPBF

量产

LT3575IFE#PBF

量产

LT3575IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3575EFE#PBF

量产

LT3575EFE#TRPBF

量产

LT3575IFE#PBF

量产

LT3575IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1643A

LT3575EFE Demo Board | 10V to 28VIN, VOUT = 5V @ Up to 2A

zoom

DC1643A

LT3575EFE Demo Board | 10V to 28VIN, VOUT = 5V @ Up to 2A

LT3575EFE Demo Board | 10V to 28VIN, VOUT = 5V @ Up to 2A

产品详情

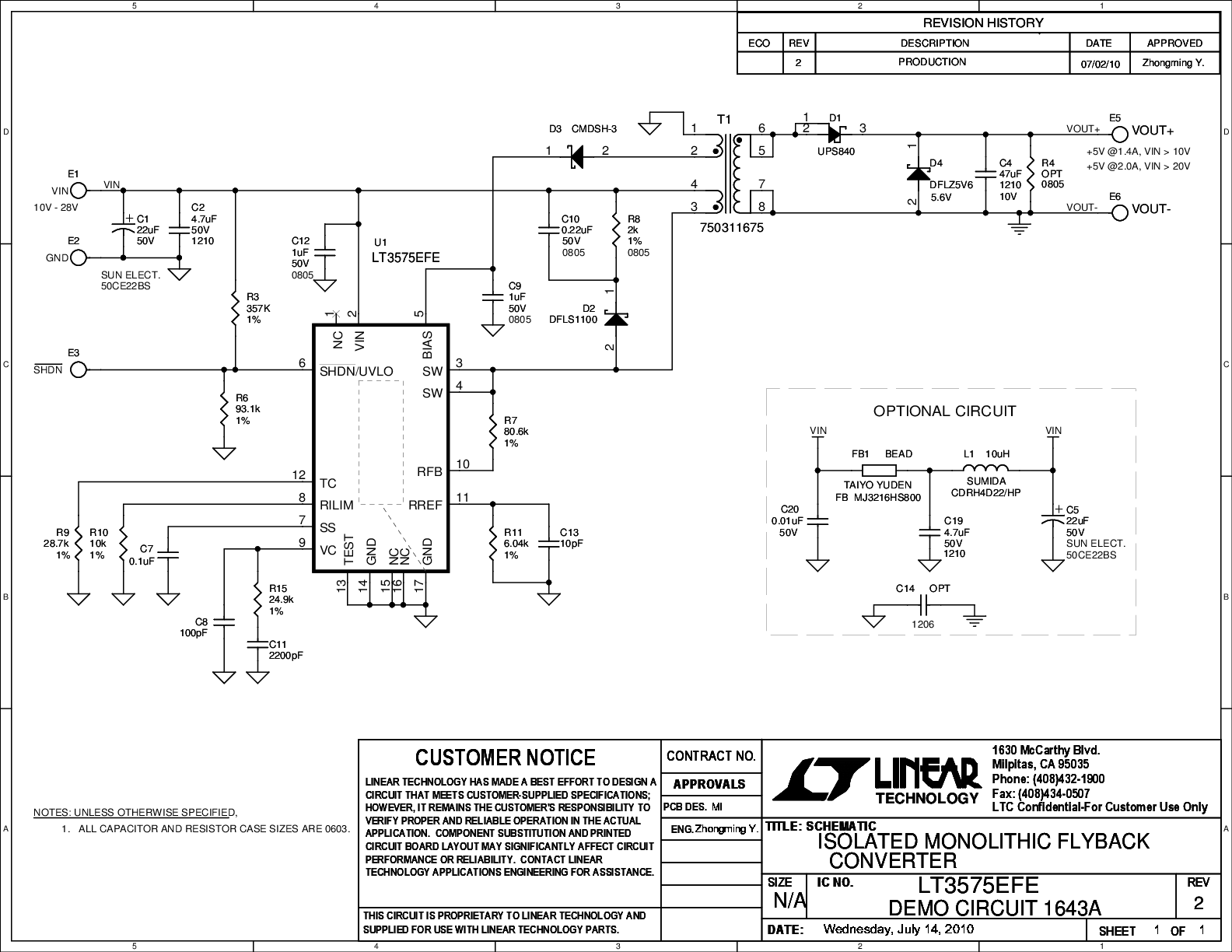

Demonstration circuit 1643A is an isolated flyback converter featuring LT3575, a monolithic switching regulator specifically designed for the isolated flyback converter with an integrated 2.5A, 60V NPN transistor. The DC1643A is designed for 5V output from a 10V to 28V DC input. The output current capability depends on the input voltage, proper cooling, and the switch voltage stress. The output current is up to 1.4A when the input is higher than 10V, and 2A when the input is higher than 20V but less than 28V. The output current should not be higher than 2.4A for safe operation.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
