LT3506

量产

双通道单片式 1.6A 降压型开关稳压器

产品模型: 16

Viewing:

概述

宽输入电压范围：3.6V 至 25V
两个具内部电源开关的 1.6A 输出开关稳压器
恒定开关频率
- LT3506：575kHz
- LT3506A：1.1MHz
反相开关操作减小了纹波
准确的 0.8V 基准：±1%
独立的停机/软起动引脚
独立的电源良好指示器简化了电源排序
采用小型电感器和陶瓷电容器
小外形 16 引脚耐热增强型 5mm x 4mm DFN 封装和 TSSOP 表面贴装型封装

LT^®3506 是一款双通道电流模式 PWM 降压型 DC/DC 转换器，具有内部 2A 电源开关。这两个转换器均同步至一个振荡器，并反相运行，因而减小了输入纹波电流。输出电压利用外部电阻分压器来设定，而且每个稳压器都具有独立的停机和软起动电路。每个稳压器在其输出处于调节状态时将产生一个电源良好信号，从而简化了电源排序以及与微控制器和 DSP 的连接。

LT3506 的开关频率为 575kHz，而 LT3506A 的开关频率则为 1.1MHz。这些高开关频率允许使用纤巧型电感器和电容器，因而造就了一款非常小的双通道 1.6A 输出解决方案。恒定频率与陶瓷电容器的组合产生了低且可预知的输出纹波电压。凭借其 3.6V 至 25V 的宽输入范围，LT3506 能够对各种电源实施稳压，从四节电池和5V逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等一应俱全。电流模式PWM架构利用简单的补偿元件和逐周期电流限制实现了快速瞬态响应。频率折返和热停机提供了额外的保护功能。

Applications

磁盘驱动器
DSP 电源
墙上变压器调节
分布式电源调节
DSL 调制解调器
电缆调制解调器

产品模型: 16

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3506AEDHD#PBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506AEDHD#TRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506AEFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506AEFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506AIDHD#PBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506AIDHD#TRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506AIFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506AIFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506EDHD#PBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506EDHD#TRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506EFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506EFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506IDHD#PBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506IDHD#TRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506IFE#PBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT3506IFE#TRPBF	16-Lead TSSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT3506AEFE#PBF	量产
LT3506AEFE#TRPBF	量产
LT3506AIFE#PBF	量产
LT3506AIFE#TRPBF	量产
LT3506EFE#PBF	量产
LT3506EFE#TRPBF	量产
LT3506IFE#PBF	量产
LT3506IFE#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 2
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
LTC4359	推荐用于新设计	具反向输入保护功能的理想二极管控制器
电路监控器 1
LTC2960	推荐用于新设计	36V、纳安级电流、两输入电压监视器
开关稳压器和控制器 1
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

部分模型	产品周期	描述
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
LTC2960	推荐用于新设计	36V、纳安级电流、两输入电压监视器
LTC4359	推荐用于新设计	具反向输入保护功能的理想二极管控制器
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT3506
LT3506A

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT3506/LT3506A演示板 | 2个电路、双通道、25V、1.6A单芯片降压转换器

立即购买更多内容

产品详情

演示电路958是一款双通道单芯片1.6A降压开关稳压器，内置LT3506A和LT3506。该板的上半部分包含LT3506A电路，下半部分包含LT3506电路。除了开关频率之外，两个器件几乎完全相同，并且两个电路在演示板上完全独立。LT3506A电路的开关频率为1.1MHz，具有6.8V至25V输入电压并在1.6A时产生5V和3.3V输出。LT3506电路的开关频率为575kHz，具有3.6V至21V输入并在1.6A时产生1.8V和1.2V输出。

资料

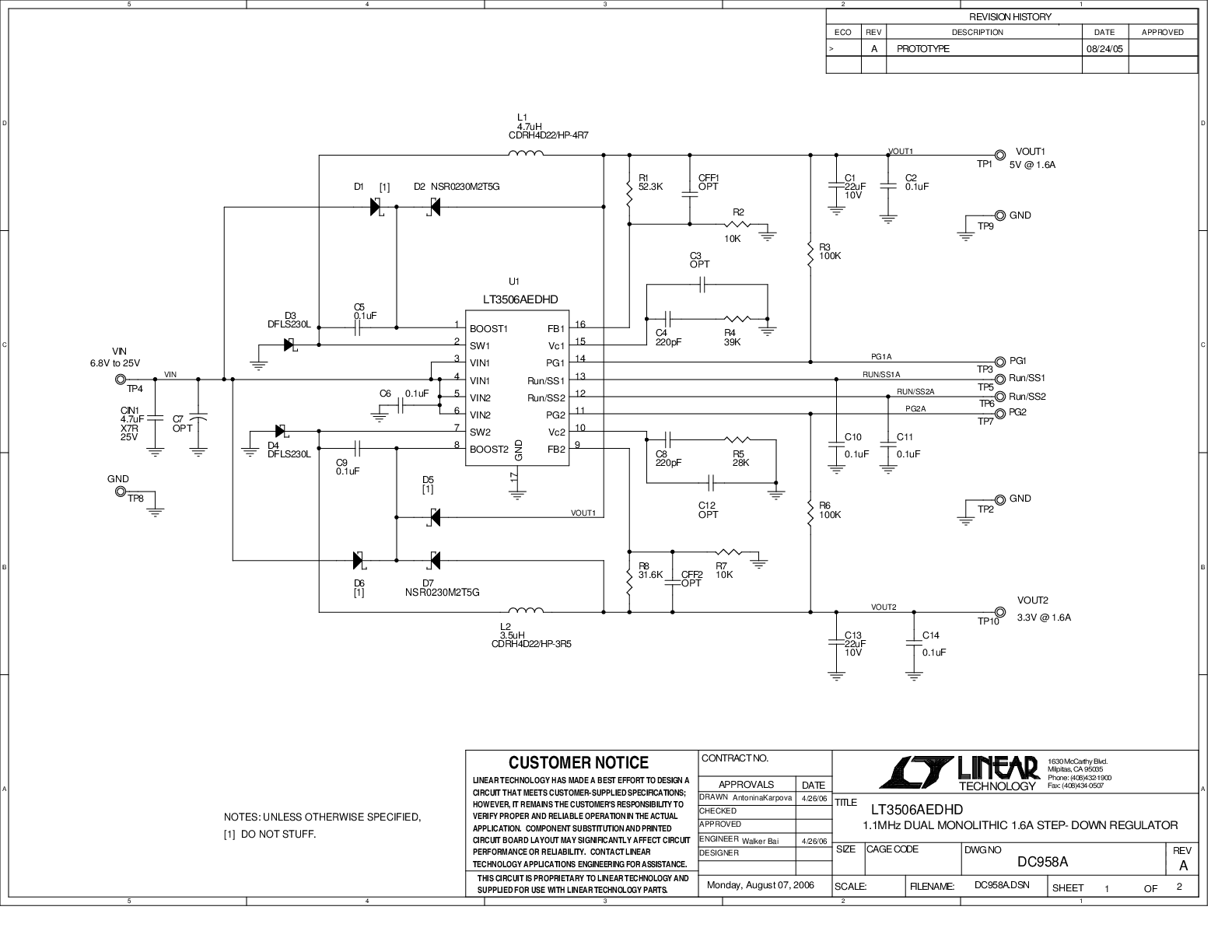

DC958A - Schematic
