LT3505

采用 3mm x 3mm DFN 封装的 1.2A、降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 宽输入范围:工作时为 3.6V 至 36V (最大值为 40V)
  • 输出电流高达 1.2A
  • 可采用电阻器来设置的固定频率操作:200kHz 至3MHz
  • 输出可调节为低至 780mV
  • 抗短路性能强
  • 可采用纤巧型电容器和电感器
  • 软起动功能
  • 低停机电流:< 2μA
  • 低 VCESAT 开关:350mV (在 1A)

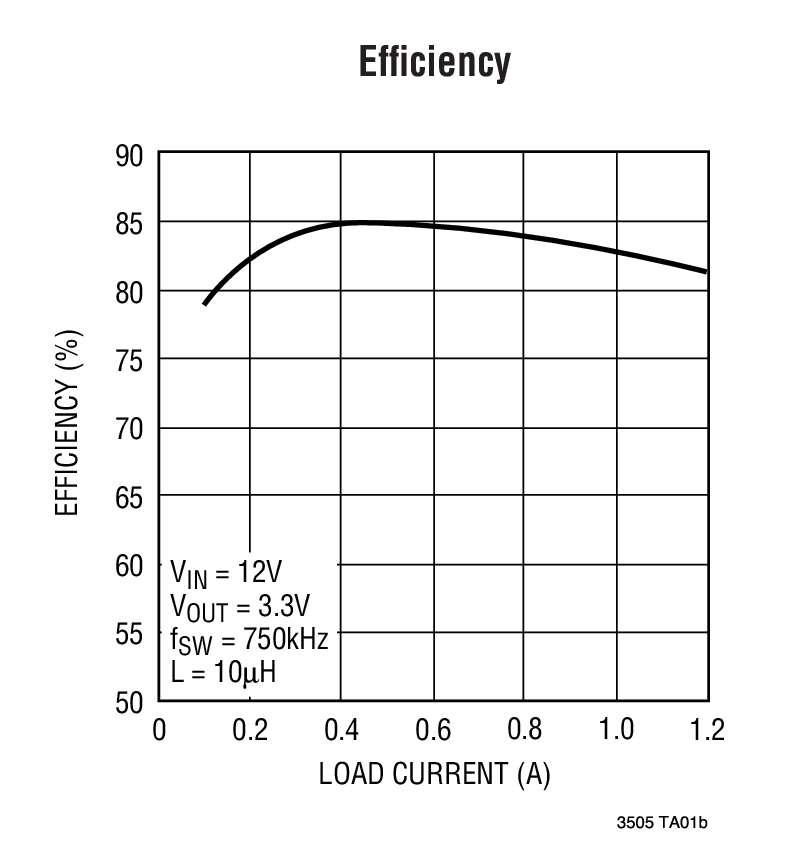

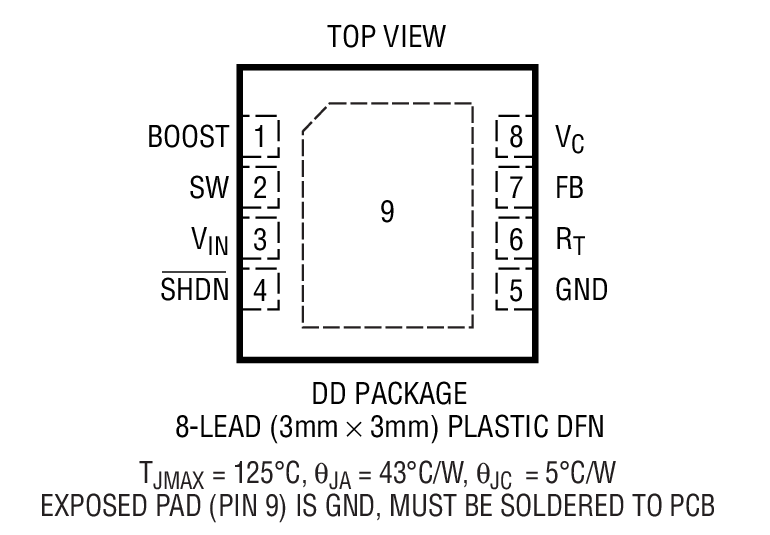

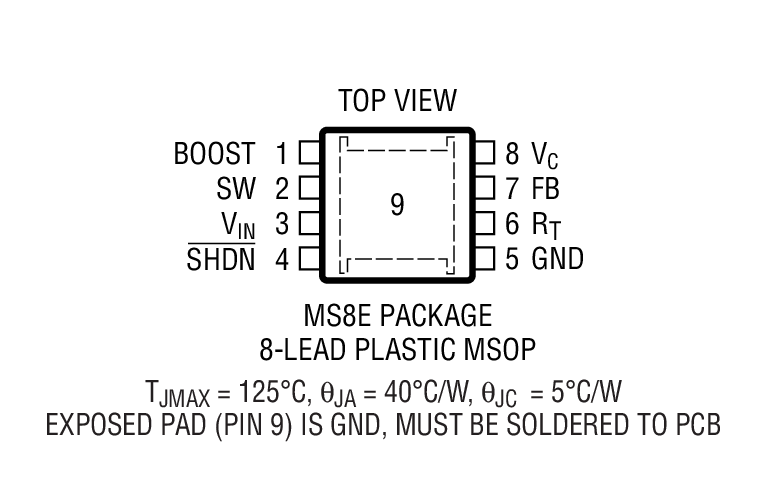

  • 采用耐热增强型、扁平 3mm x 3mm DFN-8 和 MSOP-8封装
更多细节
show more Icon

LT®3505 是一款电流模式 PWM 降压型 DC/DC 转换器,具有一个内部 1.4A 电源开关。3.6V 至 36V (最大值为 40V) 的宽工作输入范围使得 LT3505 非常适合于对来自各种电源的功率进行调节,包括未调整的墙上适配器、24V 工业电源和汽车电池。可把振荡器设置为高频操作,以允许使用纤巧、低成本的外部元件;也可将振荡器设置为低频操作,以较大限度地提升效率。

逐周期电流限制提供了针对短路输出的保护作用,而软起动功能则消除了启动期间的输入浪涌电流。低电流 (< 2μA) 停机模式提供了输出断接,从而在电池供电型系统中实现了简易的电源管理。


应用

  • 汽车电池调节
  • 工业控制电源
  • 墙上适配器调节
  • 分布式电源调节
  • 电池供电型设备
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3505EDD#PBF
  • HTML
  • HTML
LT3505EDD#TRPBF
  • HTML
  • HTML
LT3505EMS8E#PBF
  • HTML
  • HTML
LT3505EMS8E#TRPBF
  • HTML
  • HTML
LT3505IDD#PBF
  • HTML
  • HTML
LT3505IDD#TRPBF
  • HTML
  • HTML
LT3505IMS8E#PBF
  • HTML
  • HTML
LT3505IMS8E#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3505EMS8E#PBF

量产

LT3505EMS8E#TRPBF

量产

LT3505IMS8E#PBF

量产

LT3505IMS8E#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3505EMS8E#PBF

量产

LT3505EMS8E#TRPBF

量产

LT3505IMS8E#PBF

量产

LT3505IMS8E#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

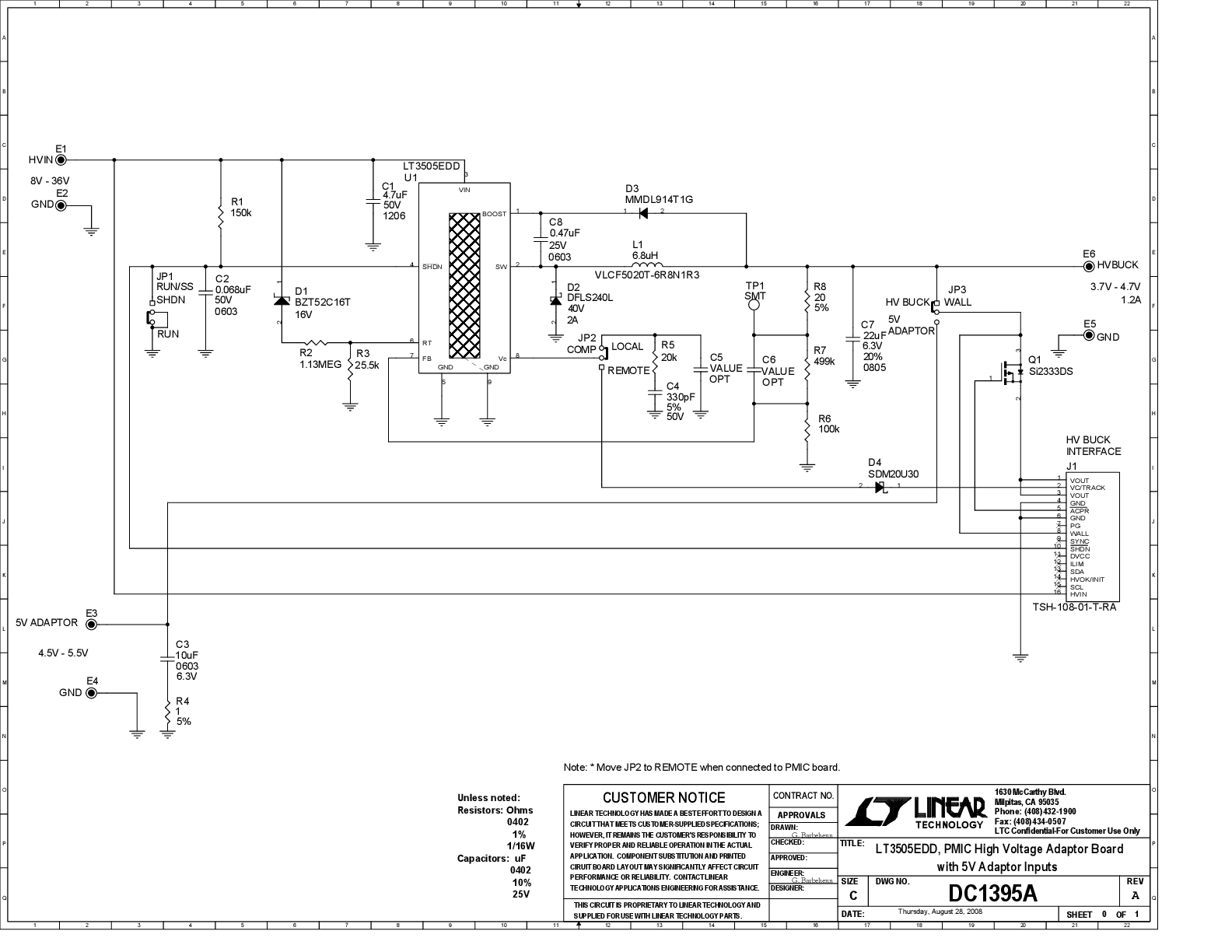

DC1395A

LT3505具有插件接口的高压降压稳压器板

reference details image

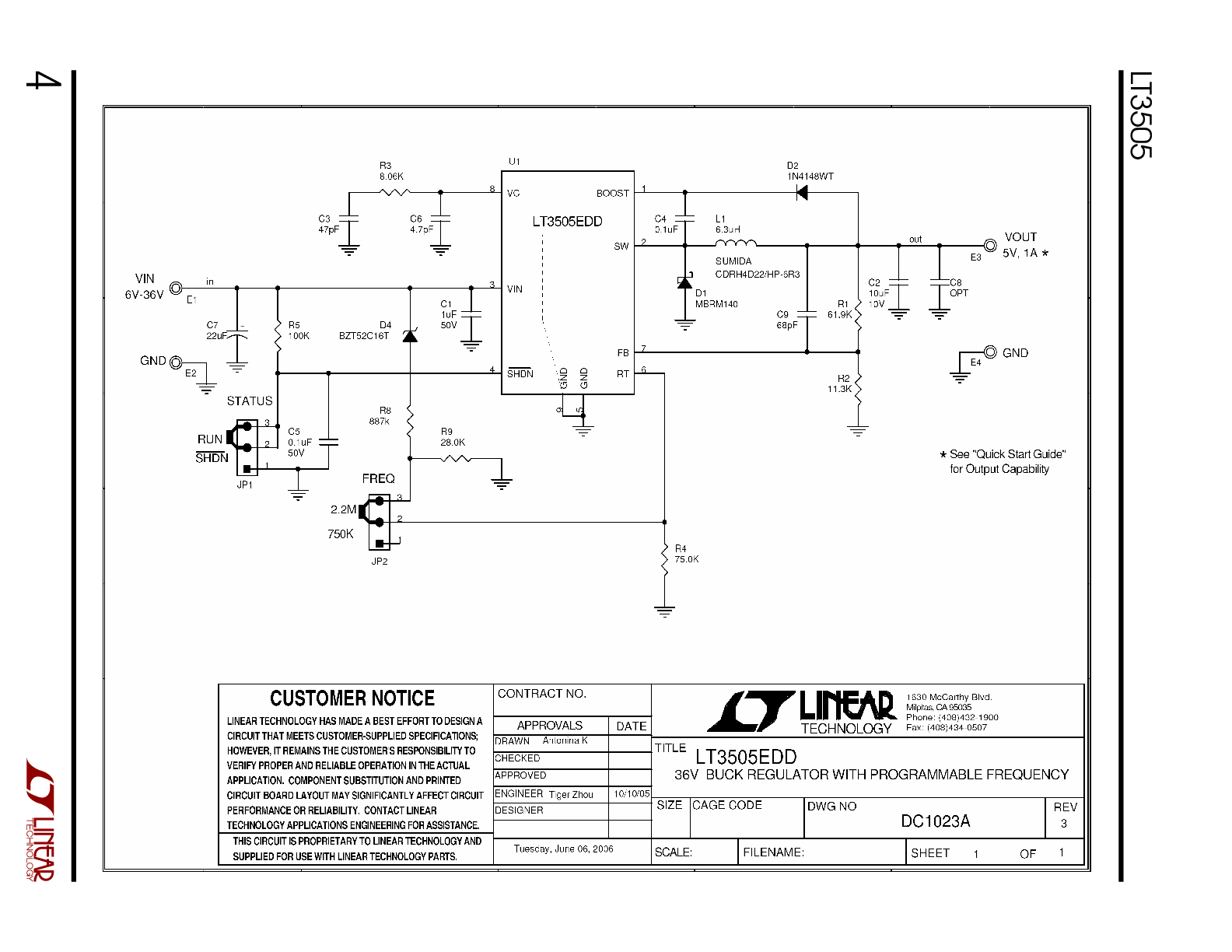

DC1023A

LT3505EDD Demo Board | 6V ≤ VIN ≤ 36V, VOUT = 5V @ 1A

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:
