概览
优势和特点
- 宽输入范围：工作时为 3V 至 36V，最大值为 40V
- 在整个输入范围内提供短路保护
- 2A 输出电流能力
- 可调 / 可同步固定频率工作范围：250kHz 至 2.2MHz
- 软起动 / 跟踪功能
- 输出可调节到低至 0.8V
- 具 13mA 输出能力的可调线性稳压器/驱动器
- 具互补输出的电源良好比较器
- 低停机电流：12μA

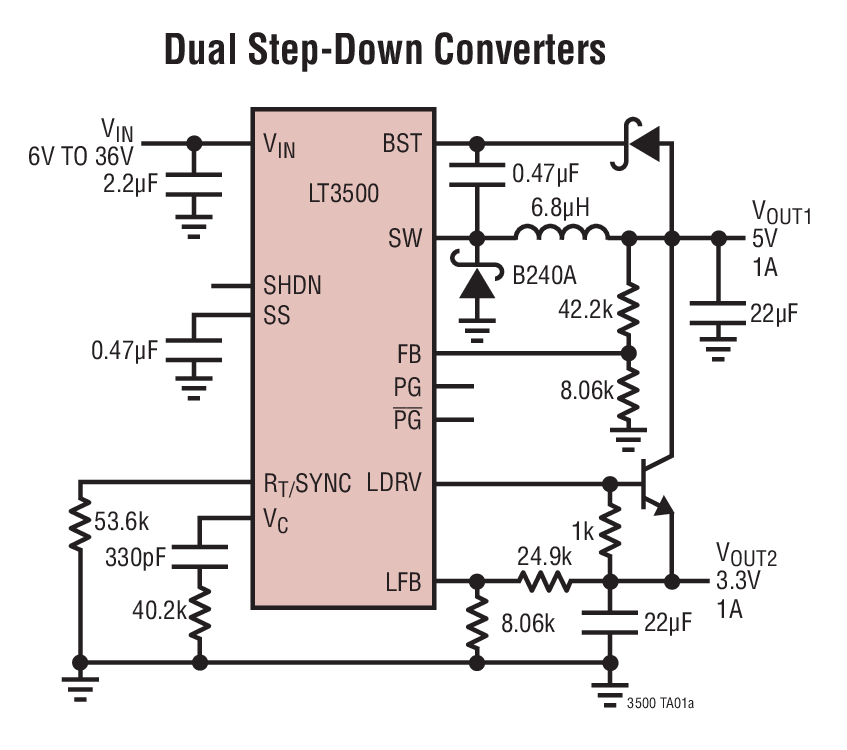

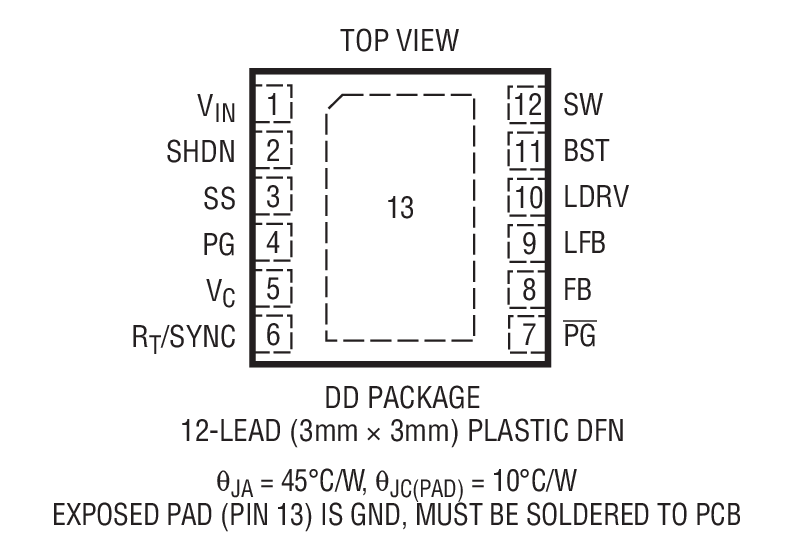

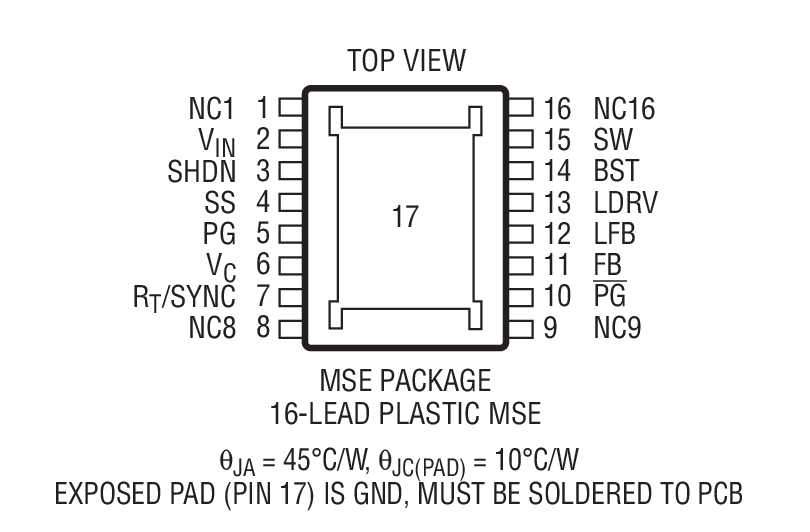

- 耐热增强型 3mm x 3mm DFN 或 16 引脚 MSOP 封装
产品详情
LT®3500 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 2.3A 开关。3V 至 40V 的宽输入范围使得 LT3500 很适合于对来自各种电源的功率进行调节，包括汽车电池、24V 工业电源和未调整的墙上适配器。
可利用电阻器设置的 250kHz 至 2.2MHz 频率范围和同步能力实现了效率和外部元件尺寸之间的优化。逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护作用。软起动功能可控制输出电压的斜坡速率，从而消除了启动期间的输入浪涌电流，并且提供了输出跟踪功能。
LT3500 包含一个具反馈控制功能的内部 NPN 晶体管，它可被配置为一个线性稳压器或线性稳压控制器。
LT3500 的低电流停机模式 (<12μA) 在电池供电型系统中实现了简易的电源管理。
应用
- 汽车电池调节
- 工业控制
- 墙上变压器调节
- 分布式电源调节
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R530 Reliability Data3/26/2018
-

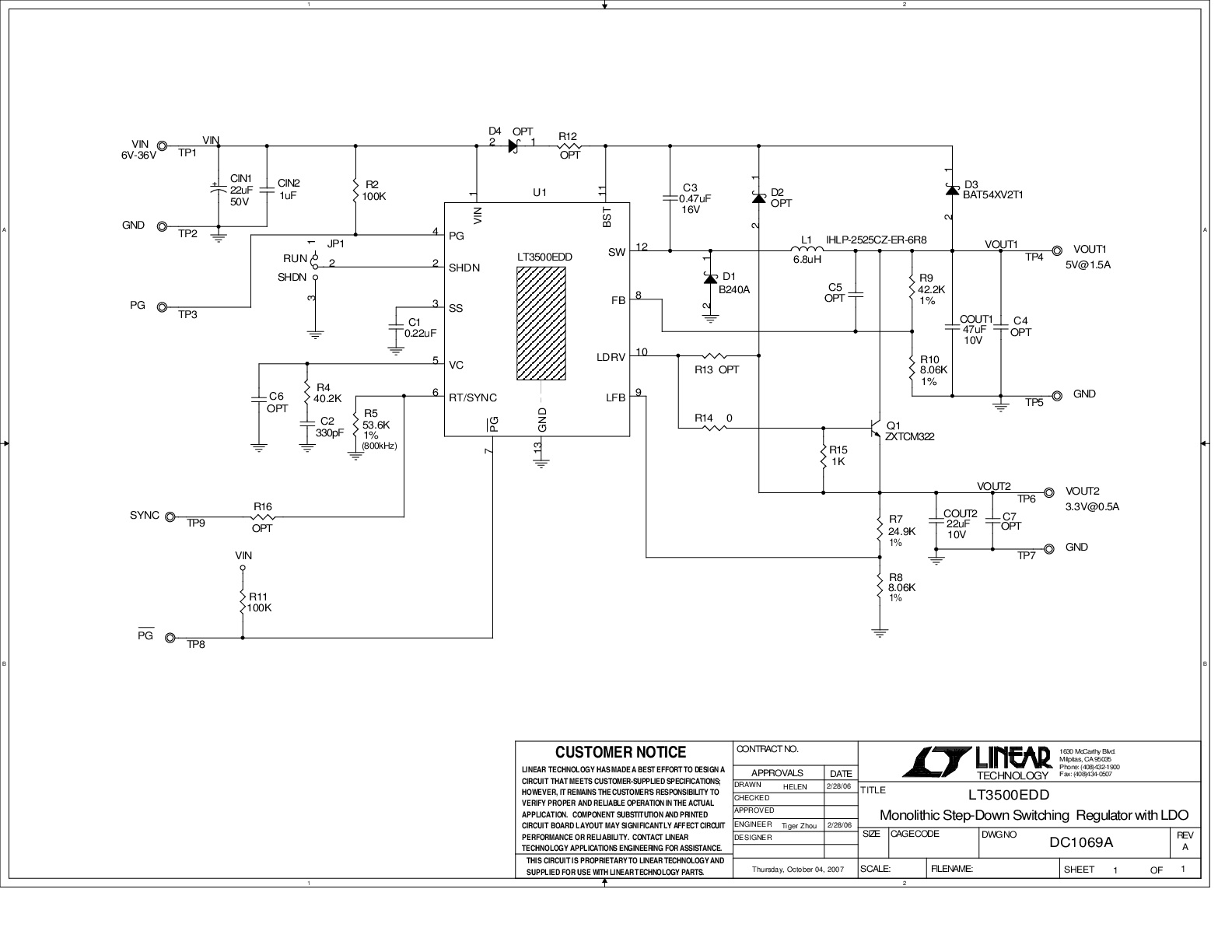

DC1069A - Demo Manual9/24/2009
-
36Vin Multichannel Bucks8/18/2016
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3500
配套产品推荐
LT3500 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3500EDD#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500EDD#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500EMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3500EMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3500HDD#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500HDD#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500HMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3500HMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3500IDD#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500IDD#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500IMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3500IMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R530 Reliability Data |
