LT3493
量产采用 2mm x 3mm DFN 的 1.2A、750kHz 降压型开关稳压器
- 产品模型
- 4

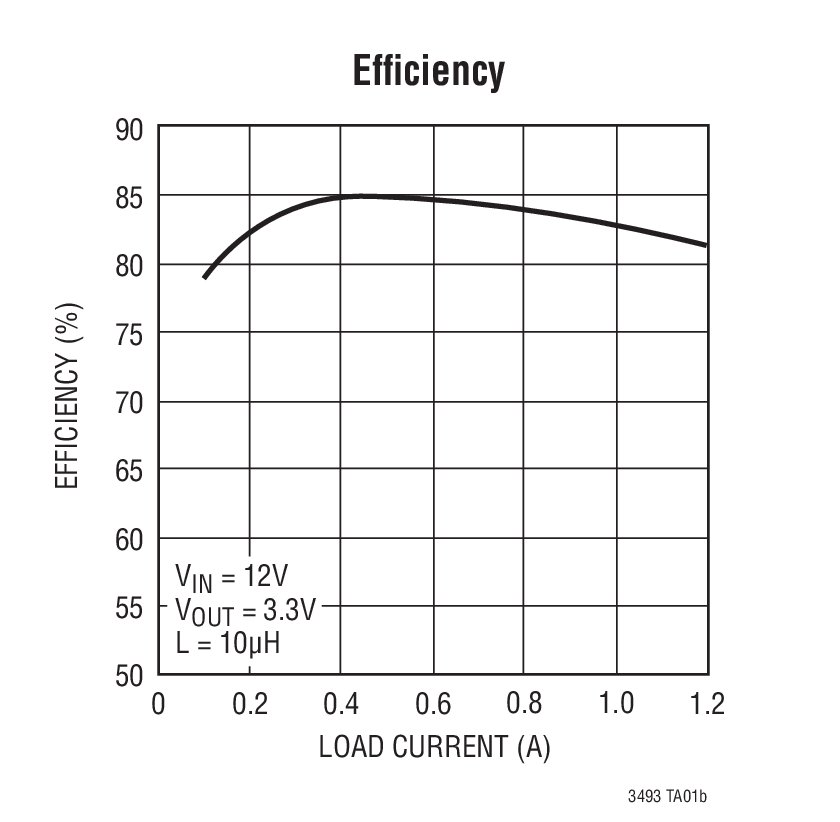

概述
- 宽输入范围：3.6V 至 36V 工作电压，最大值为 40V
- 1.2A 输出电流
- 固定频率运作：750kHz
- 输出可调低至 780mV
- 抗短路性强
- 采用纤巧型电容器和电感器
- 软起动
- 内部补偿
- 低停机电流：< 2µA
- 低 VCESAT 开关：330mV/1A
- 耐热增强型、扁平 DFN 封装
LT3493是一款电流模式PWM降压型DC/DC转换器，内置1.75A功率开关。LT3493的宽工作输入电压范围为3.6V至36V（最大40V），因而非常适合从多种电源进行功率调节，包括未稳压的壁式变压器、24V工业电源和汽车电池。凭借高工作频率，它可采用尺寸小、成本低的电感和陶瓷电容，从而实现低且可预测的输出纹波。
逐周期电流限制功能可提供短路输出保护，软启动功能则能消除启动期间的输入电流浪涌。低电流(<2µA)关断模式可实现输出断开，便于电池供电系统中的电源管理。
| VIN范围 | |
| LT3493 | 工作电压：3.6V至36V，最大电压：40V |
| LT3493-3 | 工作电压：6.8V至36V，最大电压：40V |
应用
- 汽车电池调节
- 工业控制电源
- 壁式变压器调整
- 分布式电源稳压
- 电池供电型设备
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

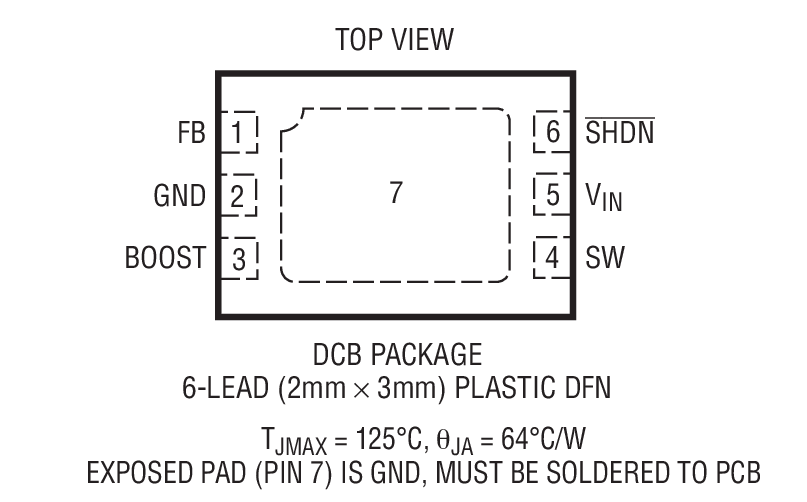

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3493EDCB#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LT3493EDCB#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LT3493IDCB#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LT3493IDCB#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT3493
- LT3493-3
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

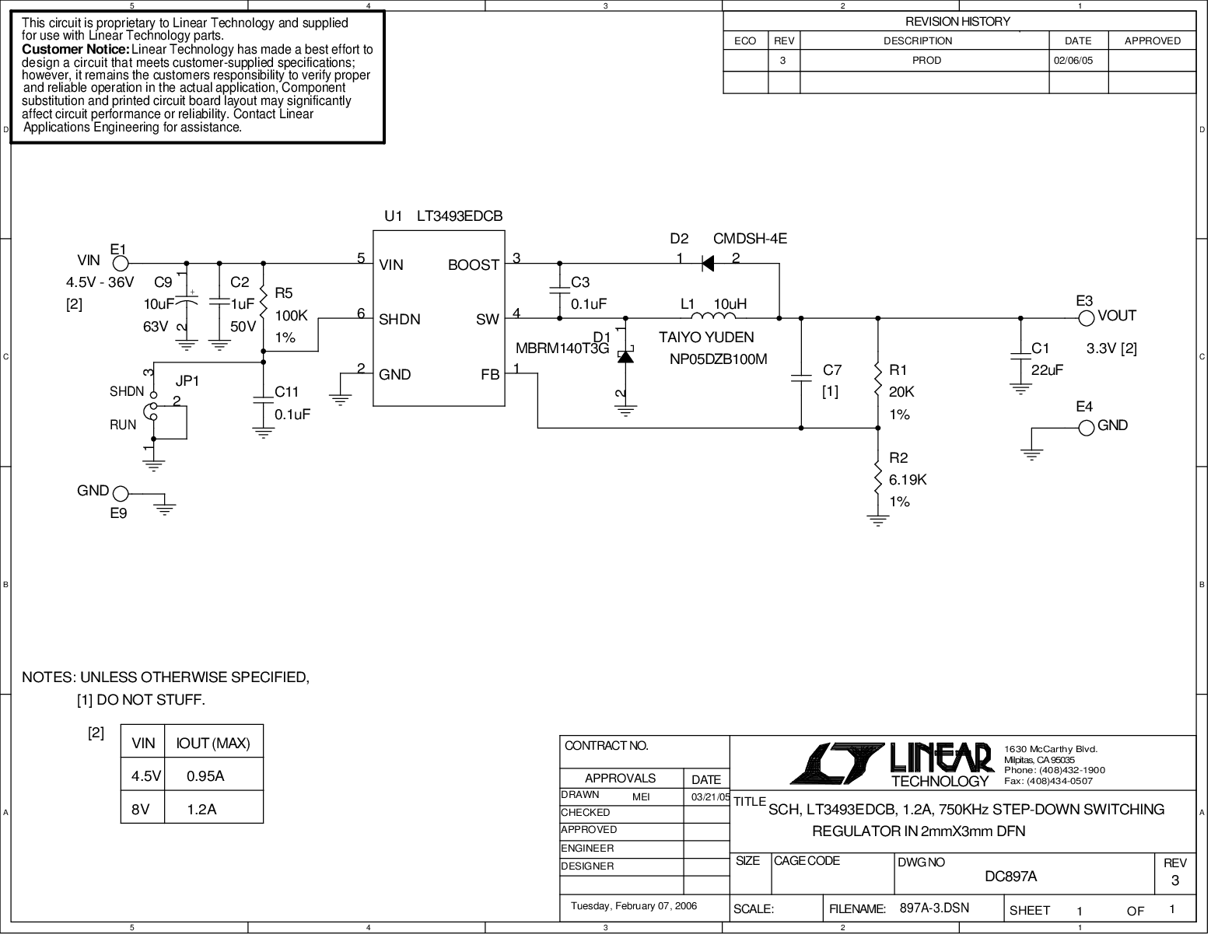

LT3493EDCB演示板 | 4.5V ≤ VIN ≤ 36V， VOUT = 3.3V (1.2A)
