概览

优势和特点

  • 宽输入范围:6.8V 至 36V 工作,最大值为 40V
  • 1.2A 输出电流
  • 固定频率运作:750kHz
  • 输出可调节低至 780mV
  • 抗短路性能强
  • 采用纤巧型电容器和电感器
  • 软起动功能
  • 在内部进行补偿
  • 低停机电流:< 2μA
  • 低 VCESAT 开关:330mV (在 1A)

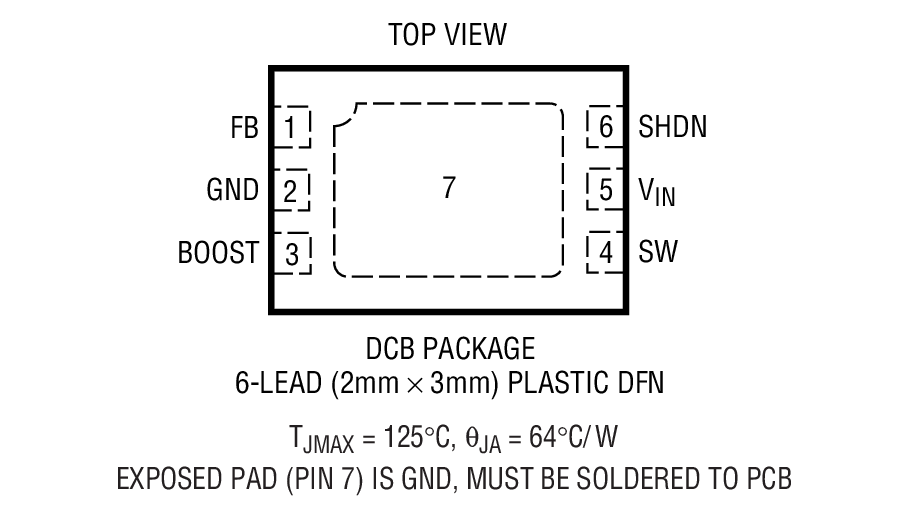

  • 耐热增强型、扁平 2mm x 3mm DFN-6 封装

产品详情

LT®3493-3 是一款电流模式 PWM 降压型 DC/DC 转换器,具有一个内部 1.75A 电源开关。6.8V 至 36V (最大值为 40V) 的宽工作输入范围使得 LT3493-3 非常适合于对来自众多电源的功率进行调节,包括未稳压的墙上变压器、24V 工业电源和汽车电池。其高工作频率允许使用纤巧、低成本的电感器和陶瓷电容器,从而产生了很低、可预知的输出纹波。

逐周期电流限制提供了针对短路输出的保护功能,而软起动功能则消除了启动期间的浪涌输入电流。低电流 (<2μA) 停机模式提供了输出断接,从而在电池供电型系统中实现了简易的电源管理。

应用

  • 汽车电池调节
  • 工业控制电源
  • 墙上变压器调节
  • 分布式电源调节
  • 电池供电式设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LT3493
LT3493-3
