LT3468

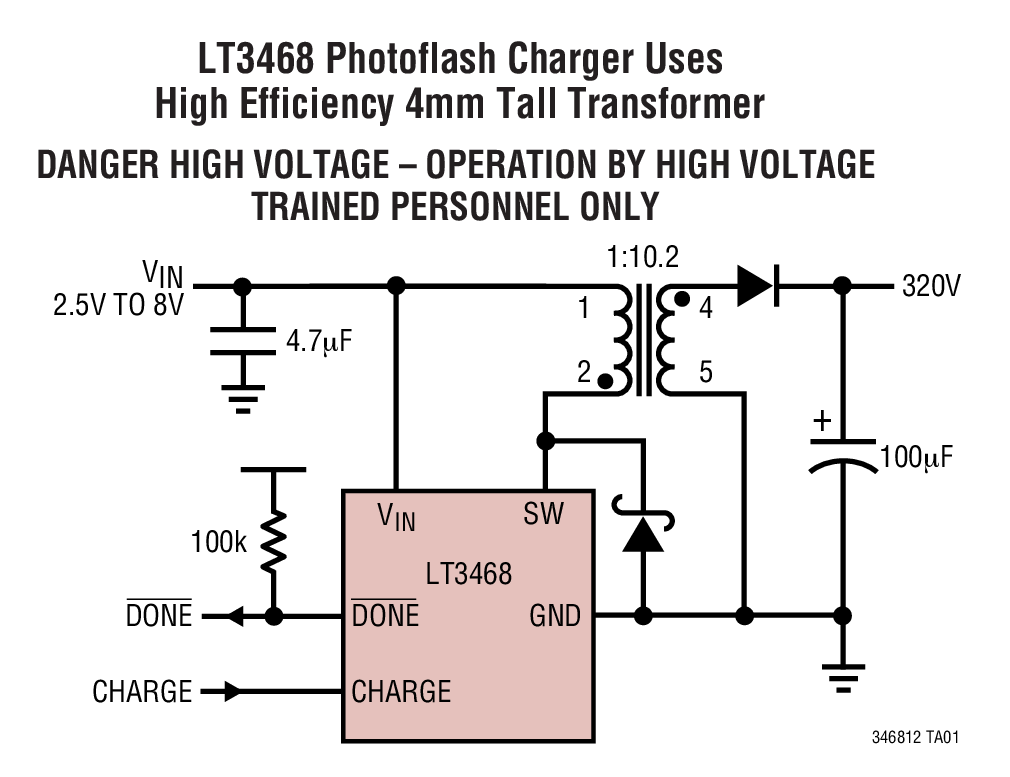

采用ThinSOT ™封装的照相闪光灯电容器充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3468 Demo Circuit - Strobe Capacitor Charger (2.5-8V to 320V) Download 2.00KB LTspice LT3468 - Power Management Download 1.85 KB
产品模型 6
特性
  • 高度集成型 IC 缩减了解决方案尺寸
  • 采用小型变压器：
    • 5.8mm x 5.8mm x 3mm
  • 快速照相闪光灯充电时间：
    • LT3468 为 4.6s (0V 至 320V，100μF，VIN = 3.6V)
    • LT3468-2 为 5.7s (0V 至 320V，100μF，VIN = 3.6V)
    • LT3468-1 为 5.5s (0V 至 320V，50μF，VIN = 3.6V)
  • 受控的输入电流：
    • 500mA (LT3468)
    • 375mA (LT3468-2)
    • 225mA (LT3468-1)
  • 支持采用单节锂离子电池或任何电压范围为 2.5V 至高达 16V 的电源工作
  • 可调的输出电压
  • 无需输出分压器
  • 可为任意容量的照相闪光灯电容器充电
  • 外形扁平 (高度 <1mm) 的 SOT-23 封装

更多细节
show more Icon

LT®3468 / LT3468-1 / LTC3468-2 是高度集成化 IC，专为给数码相机和胶卷相机中的照相闪光灯电容器充电而设计。一种专利控制方法允许这些器件使用尺寸极小的变压器。该系列的每款器件包含一个片内高电压 NPN 电源开关。输出电压检测功能电路完全内置在器件之中，因而免除了增设任何分立式齐纳二极管或电阻器的需要。输出电压可通过简单地变更变压器的匝数比进行调节。LT3468 具有 1.4A 的主电流限值，LT3468-2 具有 1A 的电流限值，而 LT3468-1 则具有 0.7A 的电流限值。这些不同的电流限制水平产生了良好受控的 500mA (LT3468)、375mA (LT3468-2) 和 225mA (LT3468-1) 输入电流。除了电流限值不同之外，这三款器件在其他方面都是相同的。

CHARGE 引脚为用户提供了全面控制器件的能力。将 CHARGE 引脚驱动至低电平把器件置于停机模式。DONE 引脚在器件完成充电时发出指示信号。LT3468 系列器件采用外形扁平 (仅高 1mm) 的纤巧型 SOT-23 封装。




Applications

  • 数码相机 / 胶卷相机闪光灯
  • PDA / 蜂窝电话闪光灯
  • 应急闪光灯

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3468 Demo Circuit - Strobe Capacitor Charger (2.5-8V to 320V) Download 2.00KB LTspice LT3468 - Power Management Download 1.85 KB
产品模型 6
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3468

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 应用笔记
  • 用户手册
  • 可靠性数据
  • 设计笔记
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 01/21/2008
英文

LT3468: Photoflash Capacitor Chargers in ThinSOT Data Sheet

打开PDF文件

redirect
454.00K
download

下载 PDF

PDF Vector

PDF

更新 08/09/2004
日文

LT3468: ThinSOTTM のフォトフラッシュ･コンデンサ･チャージャ データシート

打开PDF文件

redirect
311.00K
download

下载 PDF

应用笔记

2

PDF Vector

PDF

更新 06/17/2015
英文
AN118 - High Voltage, Low Noise, DC/DC Converters redirect icon

2.00M

download

下载 PDF

PDF Vector

HTML

更新 08/20/2020
英文
AN-98: Signal Sources, Conditioners and Power Circuitry redirect icon

用户手册

3

PDF Vector

PDF

更新 09/24/2009
英文
DC661A - Demo Manual redirect icon

197.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC796A - Demo Manual redirect icon

151.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC711A - Demo Manual redirect icon

292.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R303 Reliability Data redirect icon

232.11 K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 09/01/2004
英文
Design Note 345: Basic Flashlamp Illumination Circuitry for Cellular Telephones/Cameras redirect icon

技术文章

2

PDF Vector

HTML

更新 12/01/2005
英文
Photoflash Capacitor Chargers Keep Up with Shrinking Cameras redirect icon

PDF Vector

HTML

更新 12/01/2003
英文
Photoflash Capacitor Chargers Fit into Tight Spots redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 10
show more Icon

数据手册 1

LT3468: Photoflash Capacitor Chargers in ThinSOT Data Sheet

可靠性数据 1

R303 Reliability Data

用户手册 3

DC661A - Demo Manual
DC796A - Demo Manual
DC711A - Demo Manual

应用笔记 2

AN118 - High Voltage, Low Noise, DC/DC Converters
AN-98: Signal Sources, Conditioners and Power Circuitry

设计笔记 1

Design Note 345: Basic Flashlamp Illumination Circuitry for Cellular Telephones/Cameras

技术文章 2

Photoflash Capacitor Chargers Keep Up with Shrinking Cameras
Photoflash Capacitor Chargers Fit into Tight Spots

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3468ES5#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3468ES5#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3468ES5-1#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3468ES5-1#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3468ES5-2#TRMPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3468ES5-2#TRPBF 5-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 6

reference details image

DC661A-B

LT3468ES5-1 | Photoflash Capacitor Charger High Voltage Supply, 2.8V to 8VIN, 320VOUT

reference details image

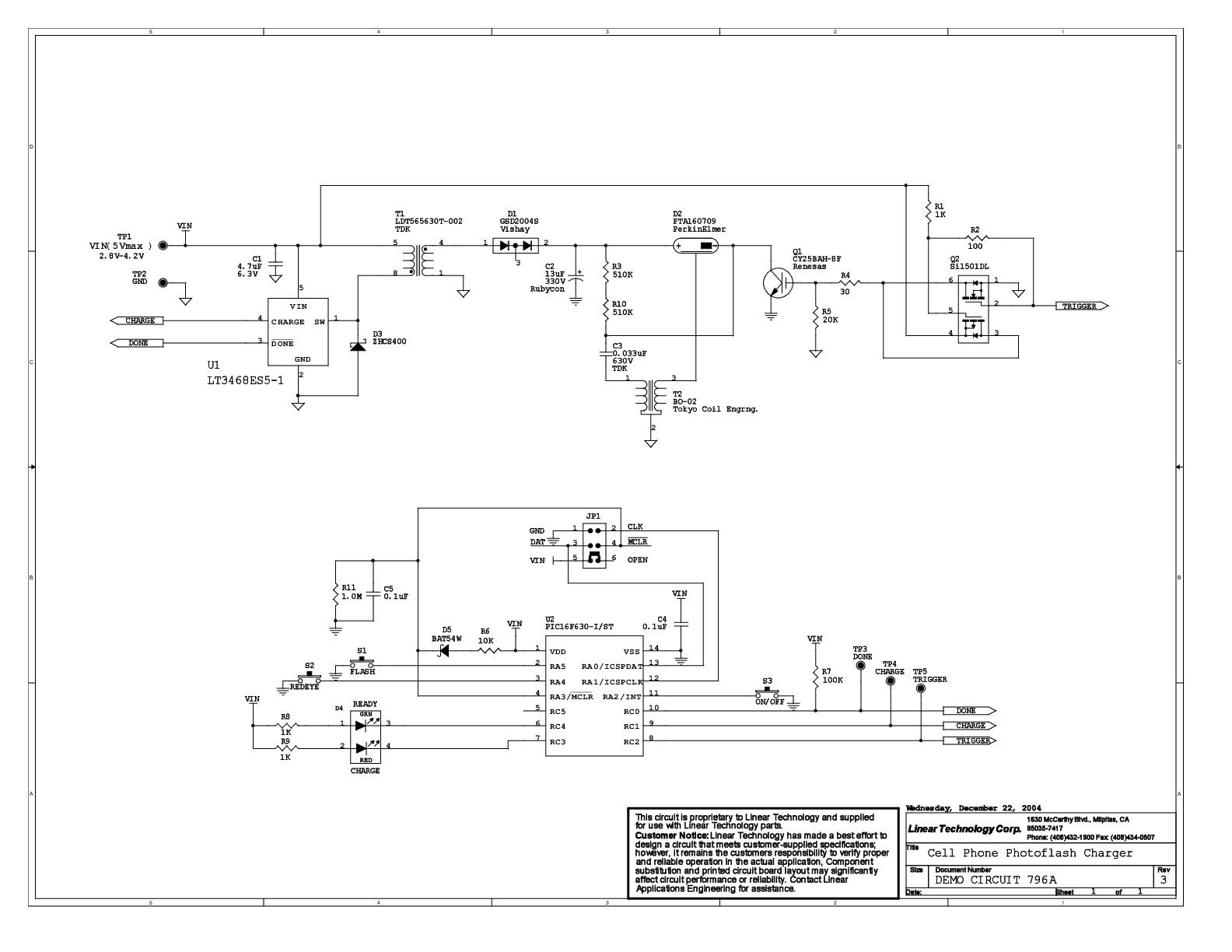

DC796A

LT3468ES5-1 | 蜂窝电话闪光灯充电器，VIN（最大5V），2.8V至4.2V

reference details image

DC711A-B

LT3468ES5-1 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 0.7A

reference details image

DC711A-C

LT3468ES5-2 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 1.0A

reference details image

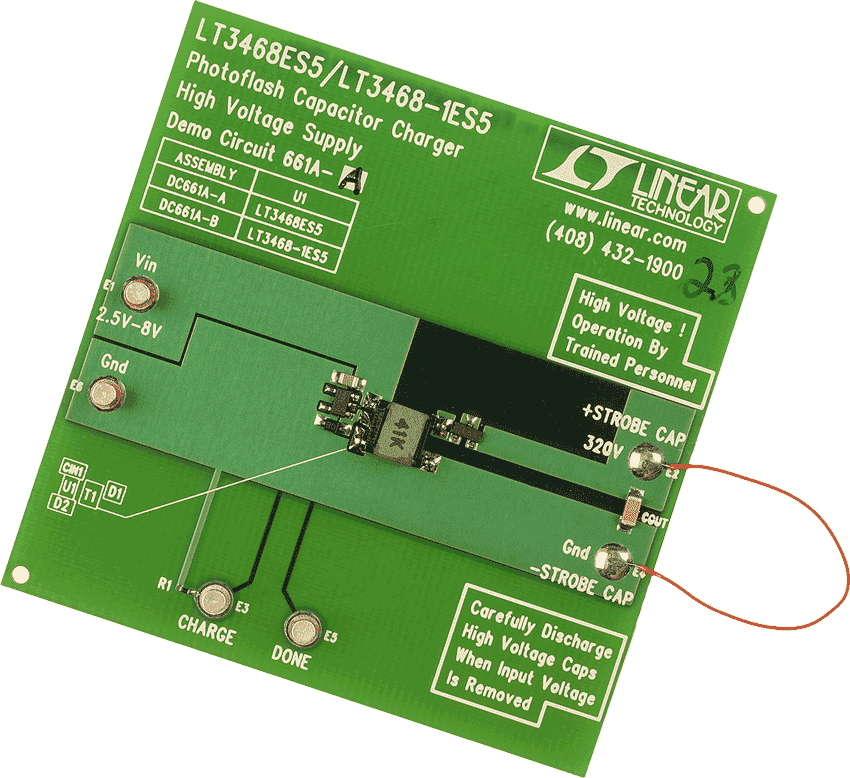

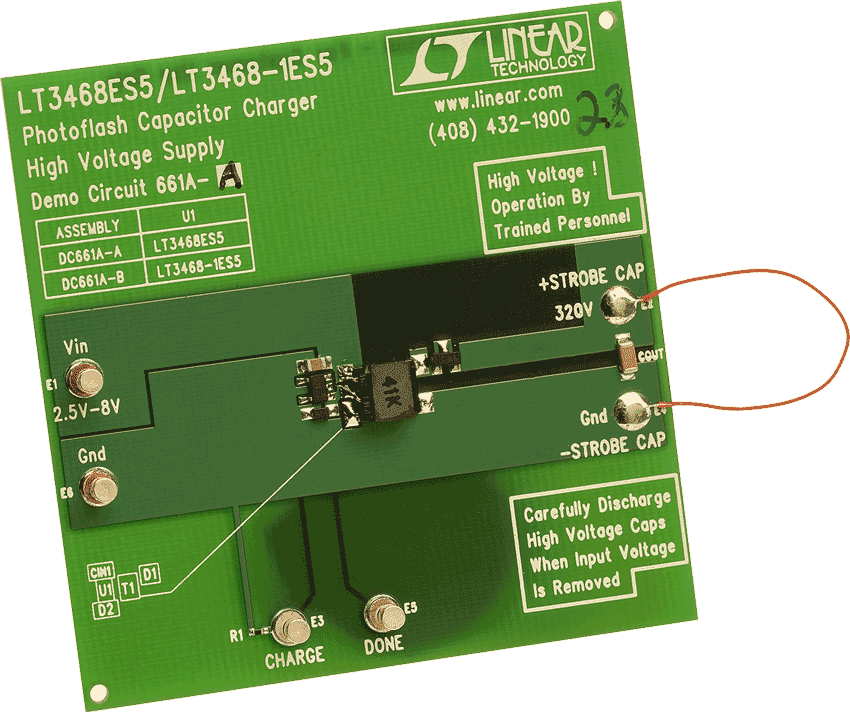

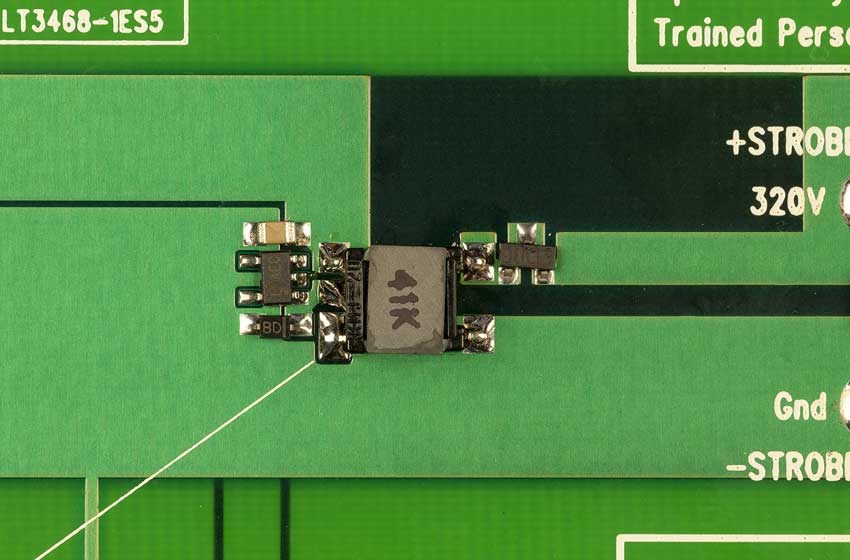

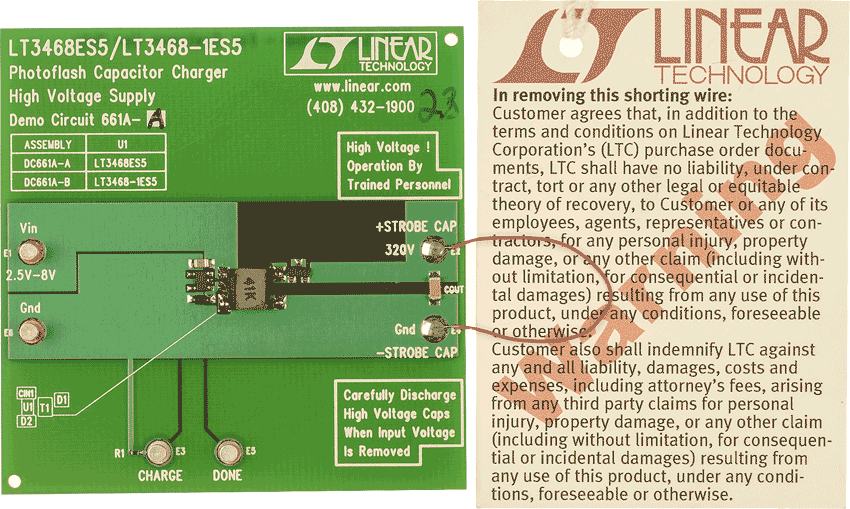

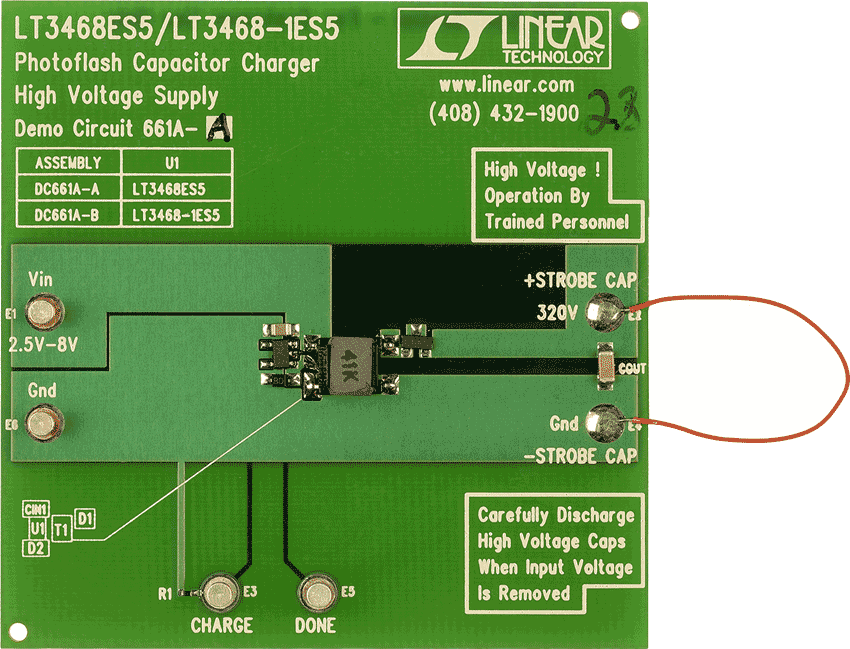

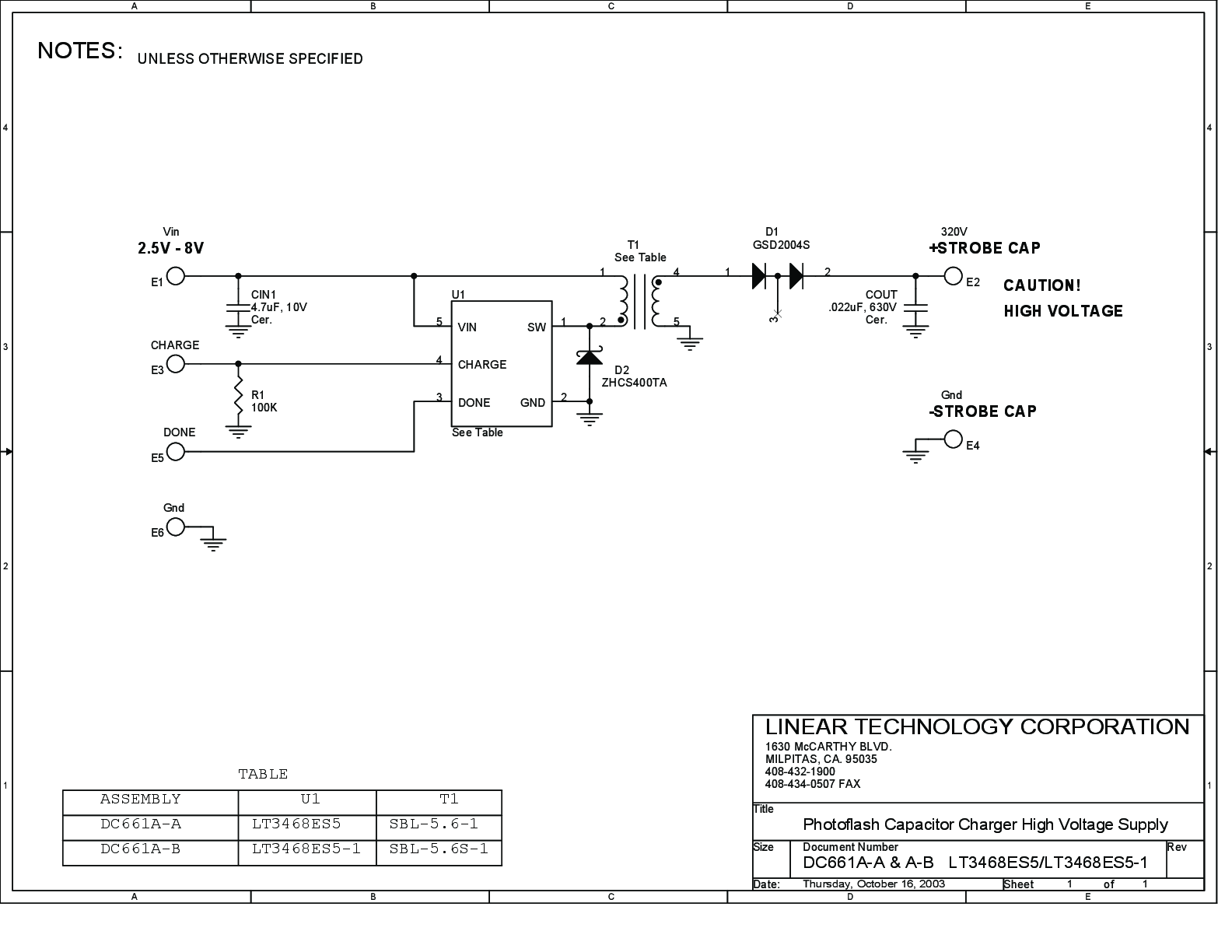

DC661A-A

LT3468ES5 | Photoflash Capacitor Charger High Voltage Supply, 2.8V to 8VIN, 320VOUT

reference details image

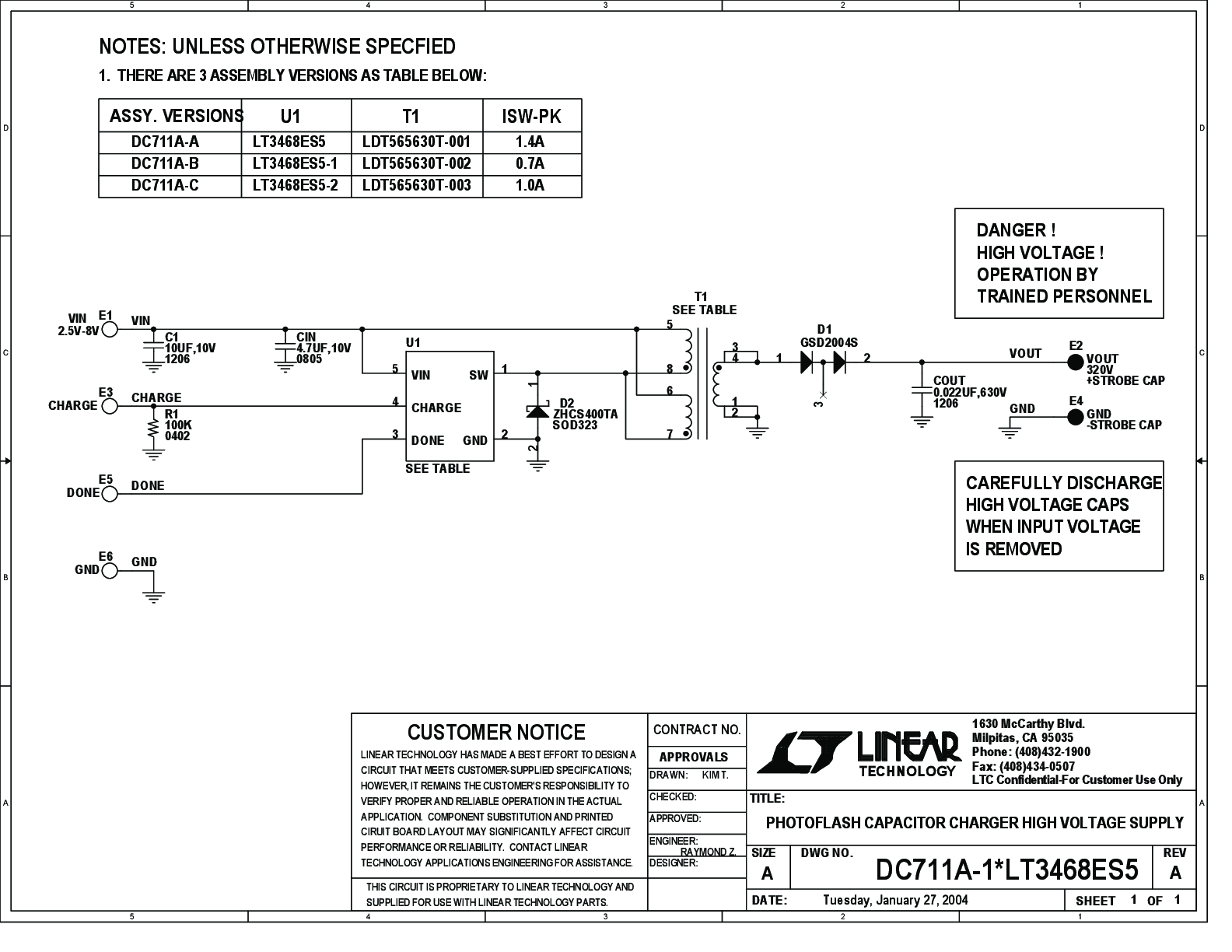

DC711A-A
