概览
优势和特点
- 减低的传导和辐射 EMI
- 可利用单个电阻器来控制输出开关电压和电流摆率
- 交叉传导阻止电路
- 两个 1A 电流限制电源开关
- 低的最小电源电压：2.8V
- 低的停机电流：<20μA
- 50% 占空比
- 20kHz 至 250kHz 振荡器频率
- 可同步至 300kHz
- 过流和过热保护
产品详情
LT®3439 是一款可降低传导和辐射电磁干扰 (EMI) 的推挽式 DC/DC 变压器驱动器。通过控制输出开关电压和电流摆率，可实现超低的噪声和 EMI。摆率可由用户调节，以优化输出噪声与效率之间的关系。LT3439 最多能够使高频谐波分量降低 40dB，而仅仅导致效率轻微下降。
LT3439 包括两个 1A 电流限制电源开关，以确保重负载条件下的启动。另外，该器件还包括一个振荡器，此振荡器可同步一个外部时钟以实现更加准确的开关电源谐波布局。其保护功能包括电流限制、欠压闭锁、热停机和交叉传导阻止电路。

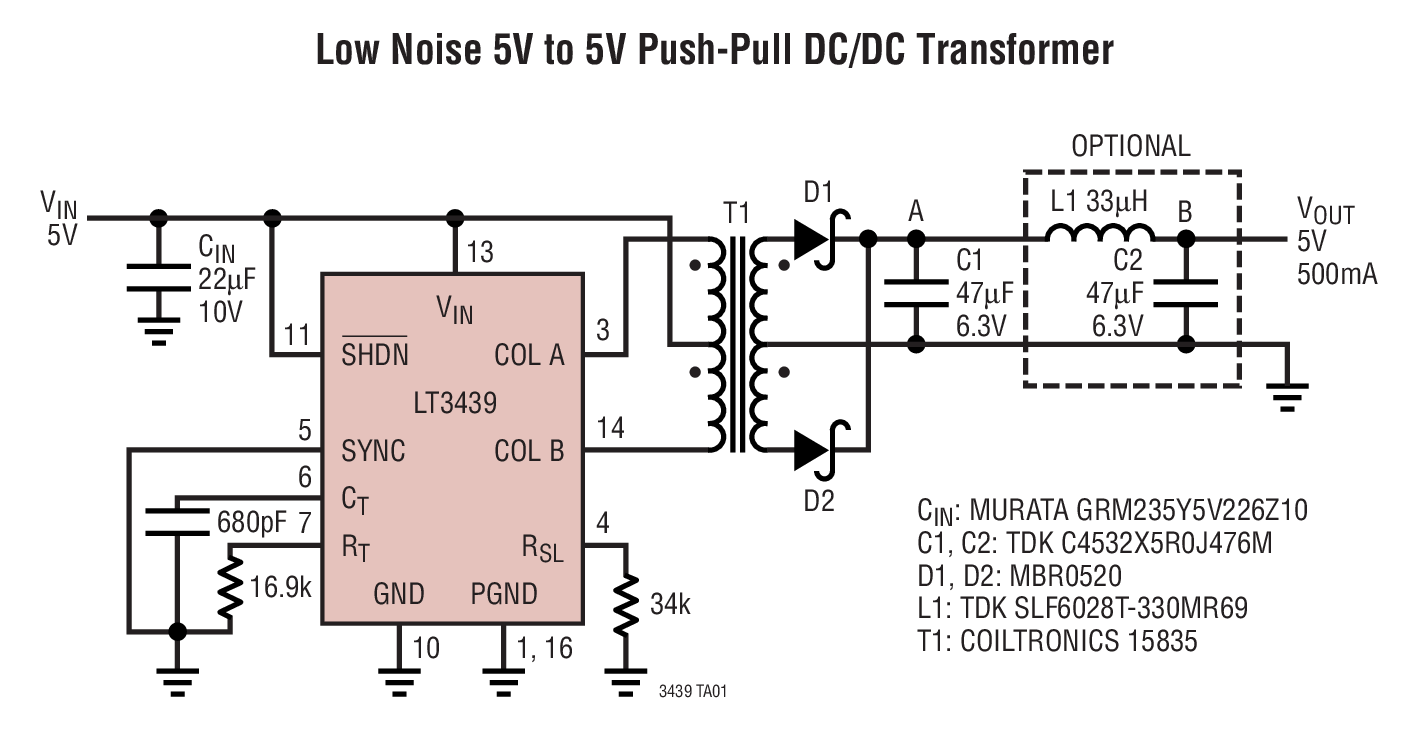

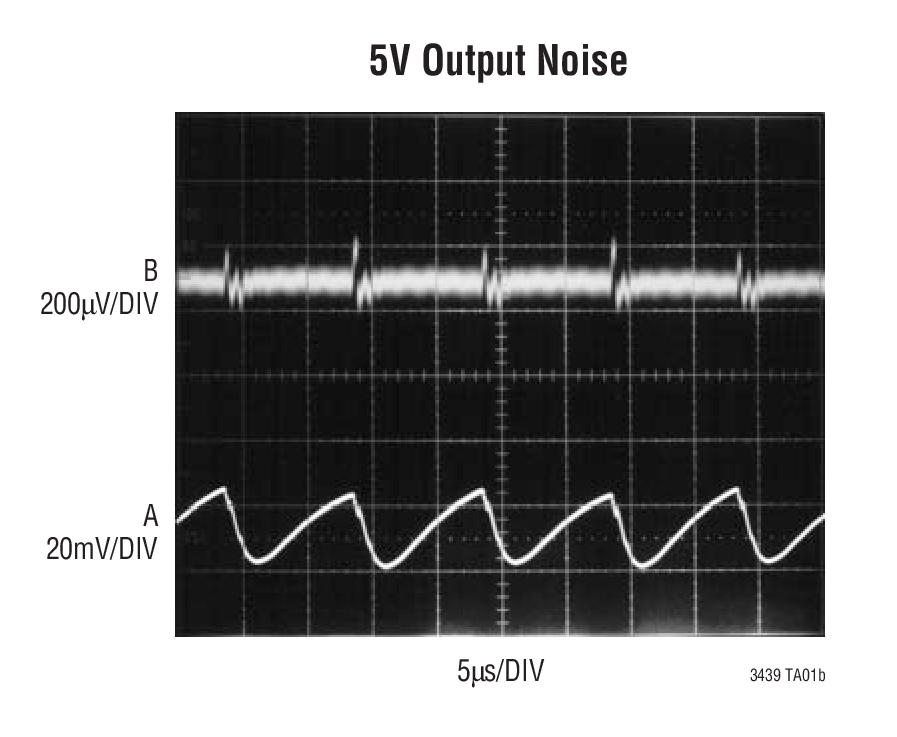

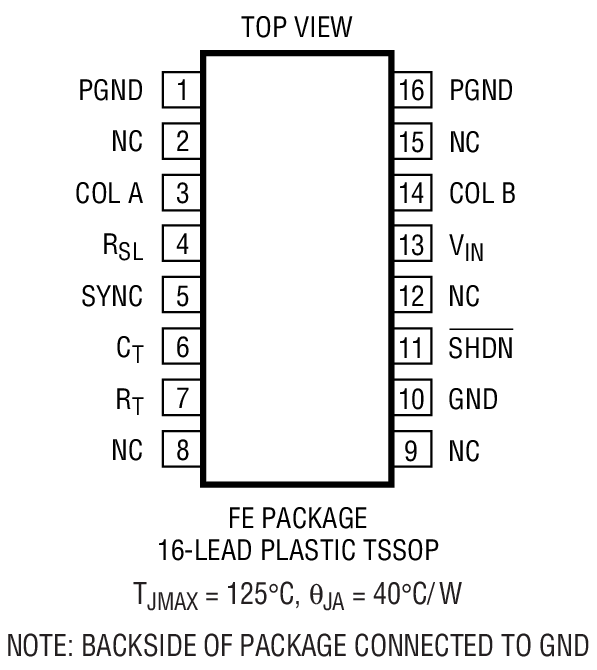

LT3439 采用背面裸露的耐热性能增强型 16 引脚 TSSOP 封装。
Applications
- 低噪声隔离式电源
- 无线电和电信电源
- 分布式电源
- 医疗仪器
- 高精度仪器
- 低噪声灯丝电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

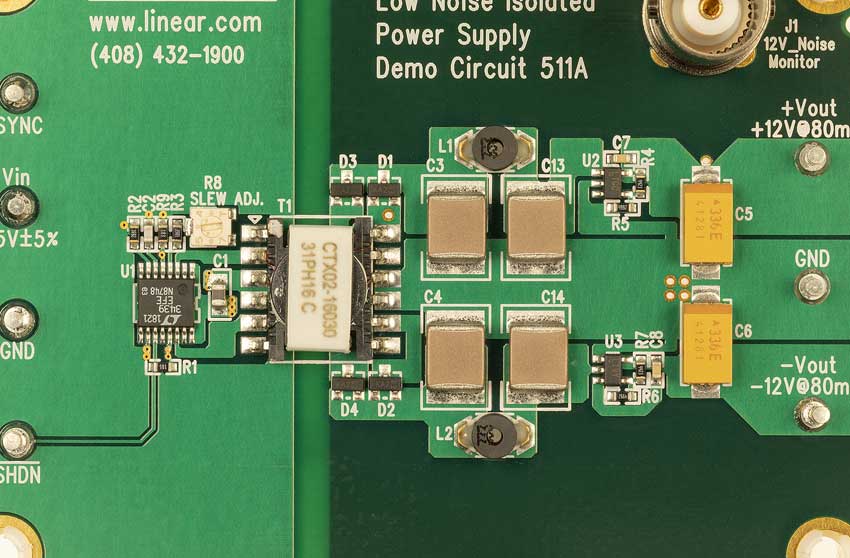

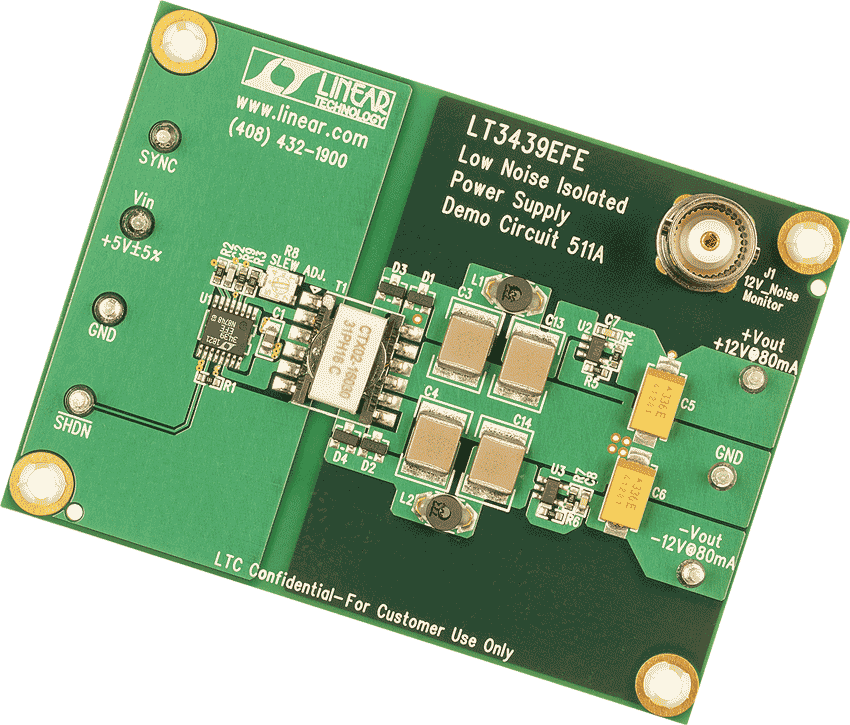

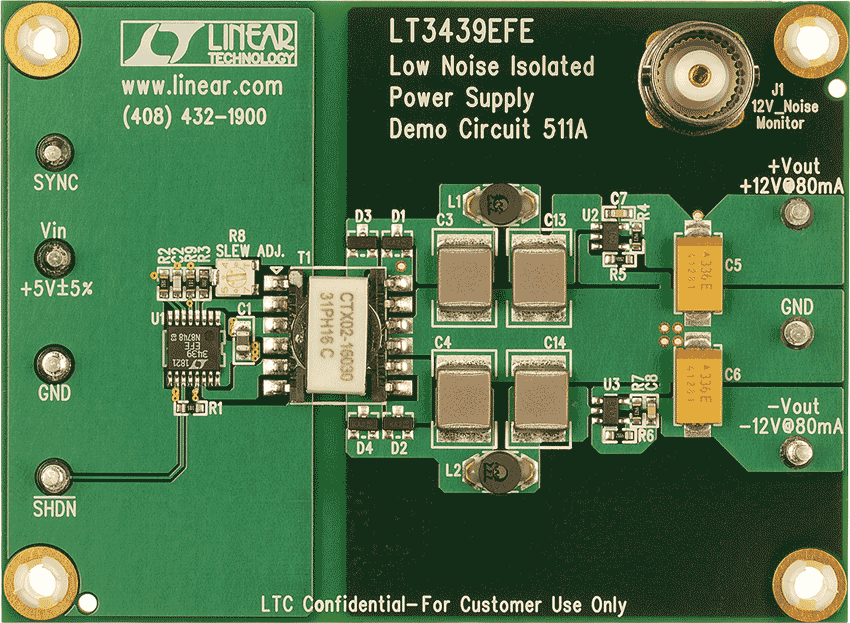

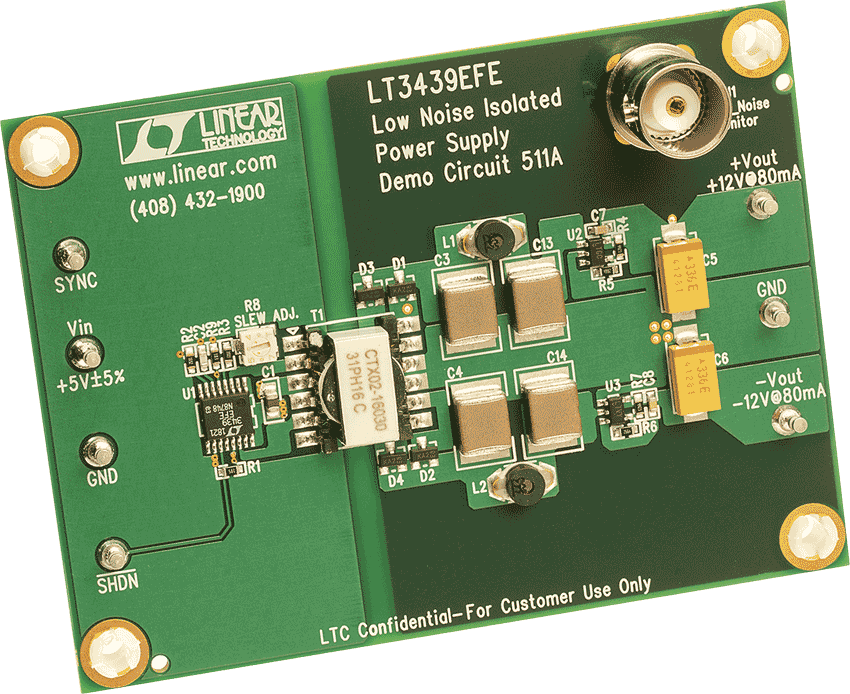

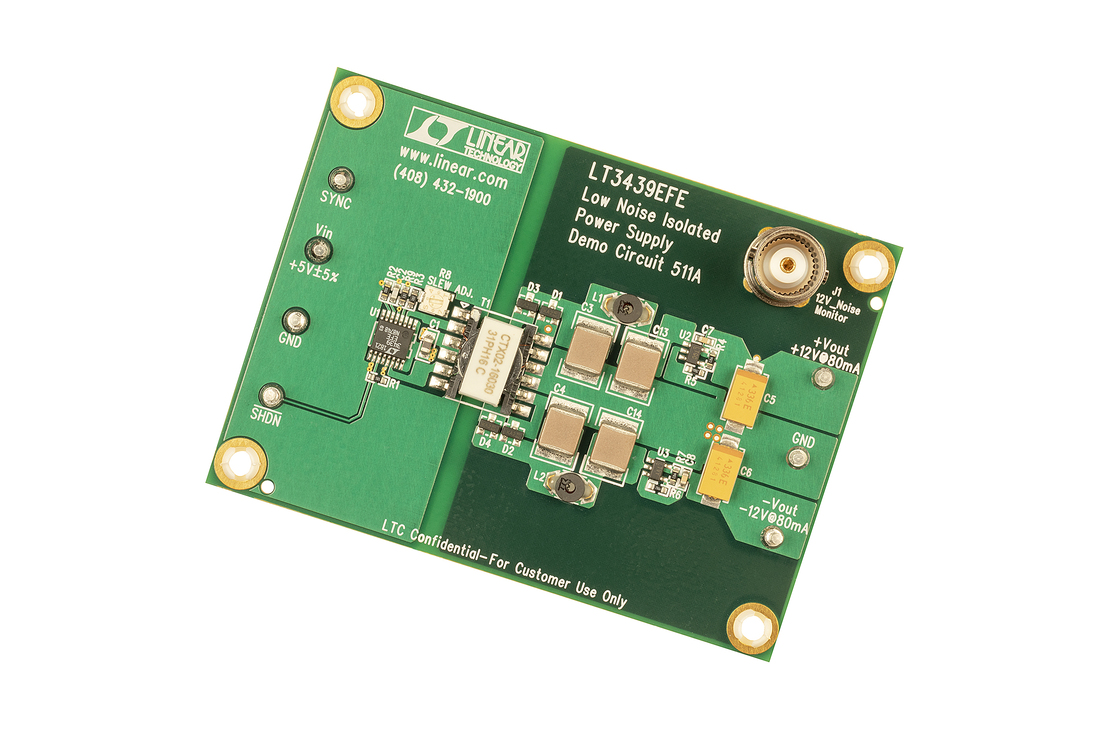

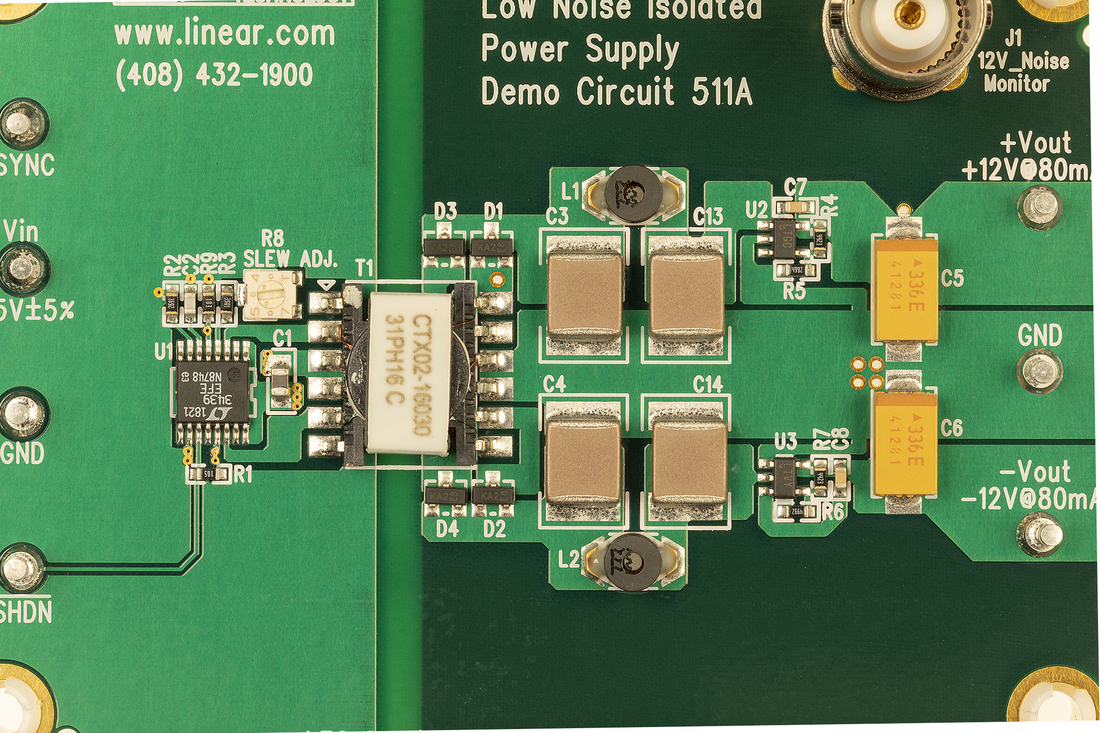

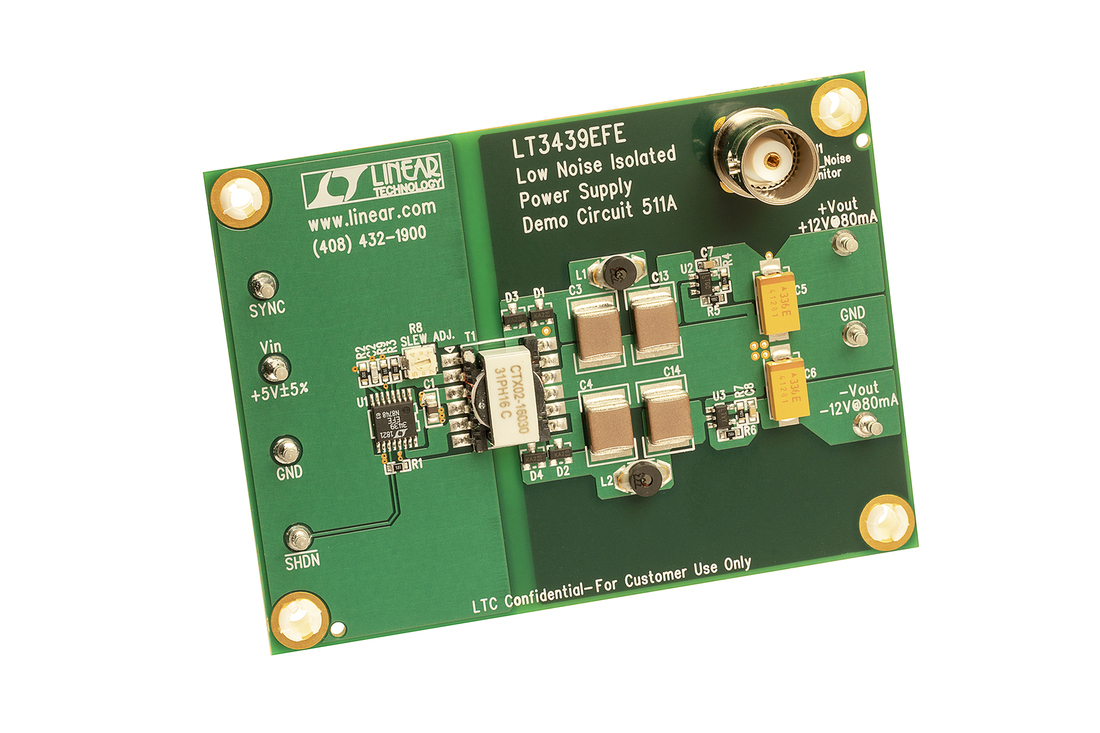

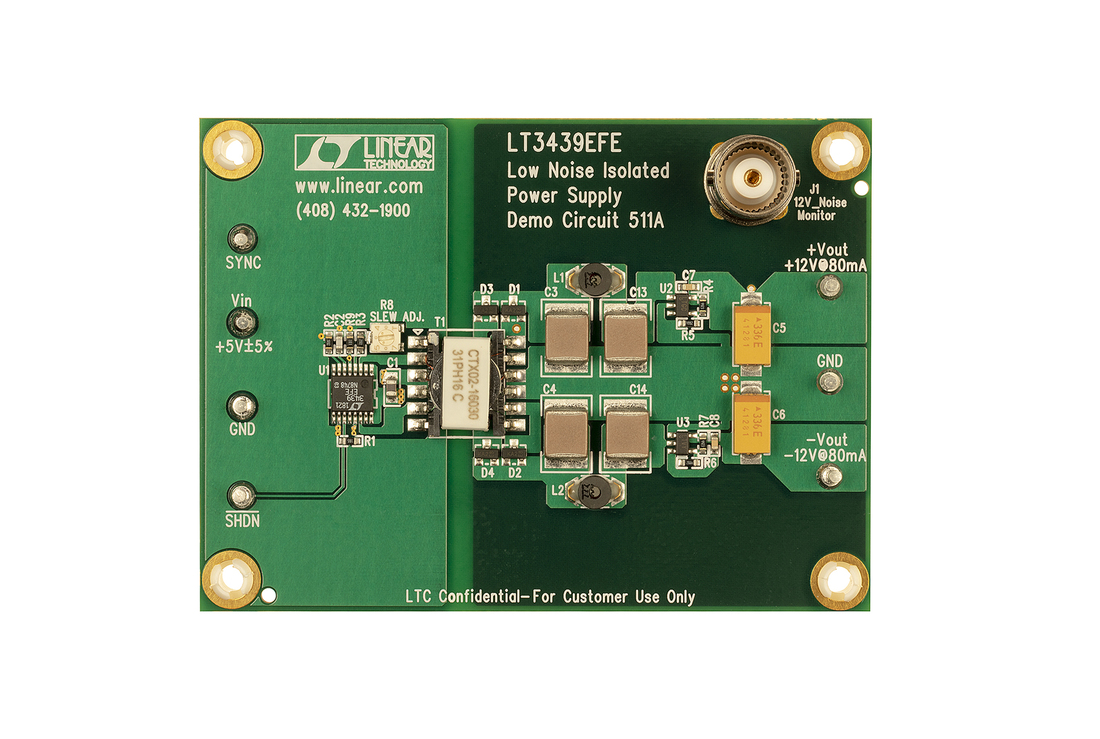

评估套件 (1)
参考资料
-
R458 Reliability Data3/22/2018PDF31 K
-
AN118 - High Voltage, Low Noise, DC/DC Converters6/17/2015PDF2M
-

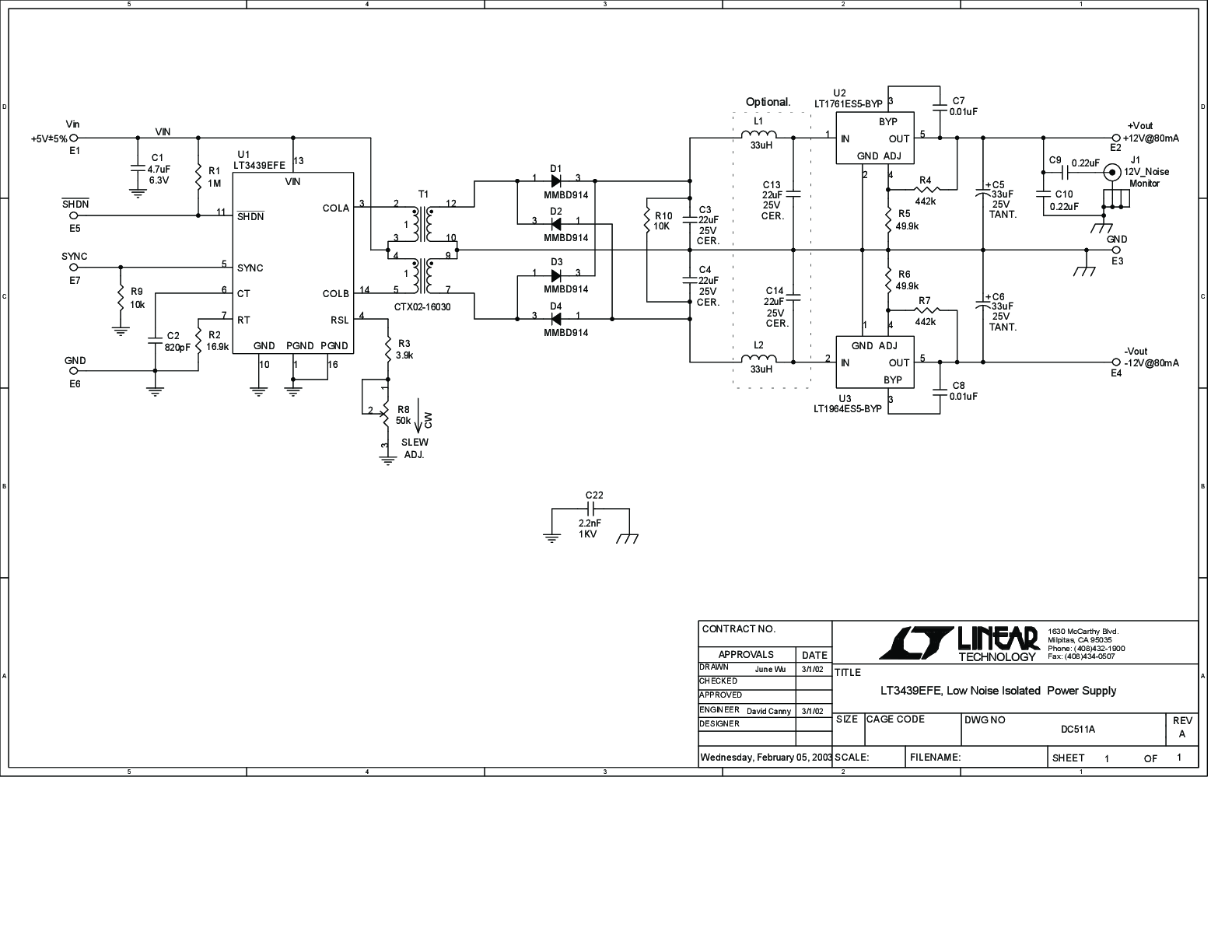

DC511A - Demo Manual9/24/2009PDF121K
-
DN316 - Ultralow Noise Switching Power Supplies Simplify EMI Compliance3/21/2014PDF91K
-
A Simple Solution to Low Noise, Isolated Power Conversion12/1/2002 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3439
