概览

优势和特点

  • 宽输入工作范围：2.7V 至 36V
  • 具可编程电流限值的双 1A 开关
  • 可编程开关频率：50kHz 至 1MHz
  • 频率同步可高达 1MHz
  • 采用占空比控制的 ΔVIN 补偿
  • 低噪声拓扑
  • 可编程输入过压和欠压闭锁
  • 交叉传导阻止电路
  • 可编程软起动
  • 低停机电流：<1μA
  • 10 引脚 MSOP 封装和 DFN 封装

产品详情

LT3999 是一款单片式、高电压、高频率 DC/DC 变压器驱动器，其可提供具有小巧解决方案占板面积的隔离电源。

LT3999 包括两个 1A 电流限制电源开关，它们执行异相切换操作。可通过占空比设置以调节输出电压。开关频率最高被设置为 1MHz，并可同步一个外部时钟以实现更加准确的开关电源谐波布局。输入工作范围利用精准的欠压和过压闭锁功能电路来设置。电源电流在停机期间减小至 1μA 以下。一个用户定义的 RC 时间常数通过限制启动时的浪涌电流提供了一种可调软起动能力。

LT3999 采用具有裸露衬垫的 10 引脚 MSOP 封装和3mm x 3mm DFN 封装。

应用

  • 低噪声隔离式电源
  • 医疗仪器和安全
  • 分布式电源
  • 多输出电源
  • 正至负电源
  • 数据采集、RS232 和 RS485 中的抗噪声性

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

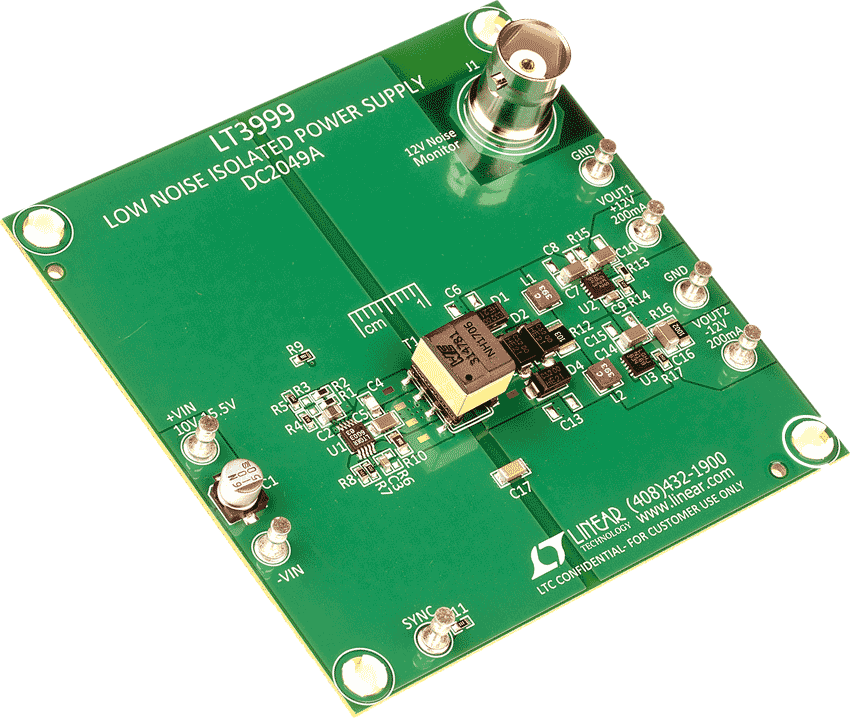

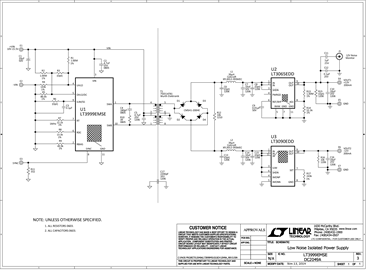

评估套件 (2)

参考资料

  • 查看全部 (12)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 在线研讨会 (2)
  • 技术文章 (3)
  • 视频 (2)
  • 应用笔记 (1)
  • 非常见问题解答 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LT3999

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LT3999EDD#PBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
    LT3999EDD#TRPBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
    LT3999EMSE#PBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    LT3999EMSE#TRPBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    LT3999HMSE#PBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    LT3999HMSE#TRPBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    LT3999IDD#PBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
    LT3999IDD#TRPBF 材料声明 质量和可靠性 10-Lead DFN (3mm x 3mm w/ EP)
    LT3999IMSE#PBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    LT3999IMSE#TRPBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    LT3999MPMSE#PBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    LT3999MPMSE#TRPBF 材料声明 质量和可靠性 10-Lead MSOP w/ EP
    Wafer Fabrication Data R530 Reliability Data
