LT3434

具 100μA 静态电流的高电压、3A、200kHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 宽输入范围:3.3V 至 60V
  • 3A 峰值开关电流
  • 突发模式 (Burst Mode®) 操作:100μA 静态电流
  • 低停机电流: IQ < 1µA
  • 具可编程门限的电源良好标记
  • 抛负载保护至 60V
  • 200kHz 开关频率
  • 饱和开关设计:0.1Ω
  • 在整个占空比范围内保持了峰值开关电流
  • 1.25V 反馈基准电压
  • 可容易地实现同步
  • 具有软启动能力
  • 小外形 16 引脚耐热性能增强型 TSSOP 封装
更多细节
show more Icon

LT®3434 是一款 200kHz、单片式、降压型开关稳压器,可接受高达 60V 的输入电压。一个高效率 3A、0.1Ω 开关与所有必需的振荡器、控制器和逻辑电路一起内置于芯片之中。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。

该器件运用了创新的设计方法和一种新型高电压制造工艺,因而在一个宽输入范围内实现了高效率。通过在低电流条件下执行突发模式操作、采用输出对内部电路施加偏置、以及利用一个电源升压电容器使电源开关完全饱和,在一个宽输出电流范围内维持了效率。LT3434 采用的专利电路可在整个占空比范围内保持峰值开关电流。* 停机模式将输入电源电流减小至 < 1μA。可利用逻辑电平输入驱动 SYNC 引脚以实现外部同步。连接在 CSS 引脚和输出之间的单个电容器负责提供一个受控的输出电压斜坡 (软启动)。另外,该器件还拥有一个具可编程门限和超时的电源良好标记,并内置了热停机保护功能电路。

LT3434 采用具有裸露衬垫引线框架的 16 引脚 TSSOP 封装,旨在实现低热阻。

应用

  • 高电压电源转换
  • 14V 和 42V 汽车系统
  • 工业电源系统
  • 分布式电源系统
  • 电池供电型系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3434EFE#PBF
  • HTML
  • HTML
LT3434EFE#TRPBF
  • HTML
  • HTML
LT3434IFE#PBF
  • HTML
  • HTML
LT3434IFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3434EFE#PBF

量产

LT3434EFE#TRPBF

量产

LT3434IFE#PBF

量产

LT3434IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3434EFE#PBF

量产

LT3434EFE#TRPBF

量产

LT3434IFE#PBF

量产

LT3434IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

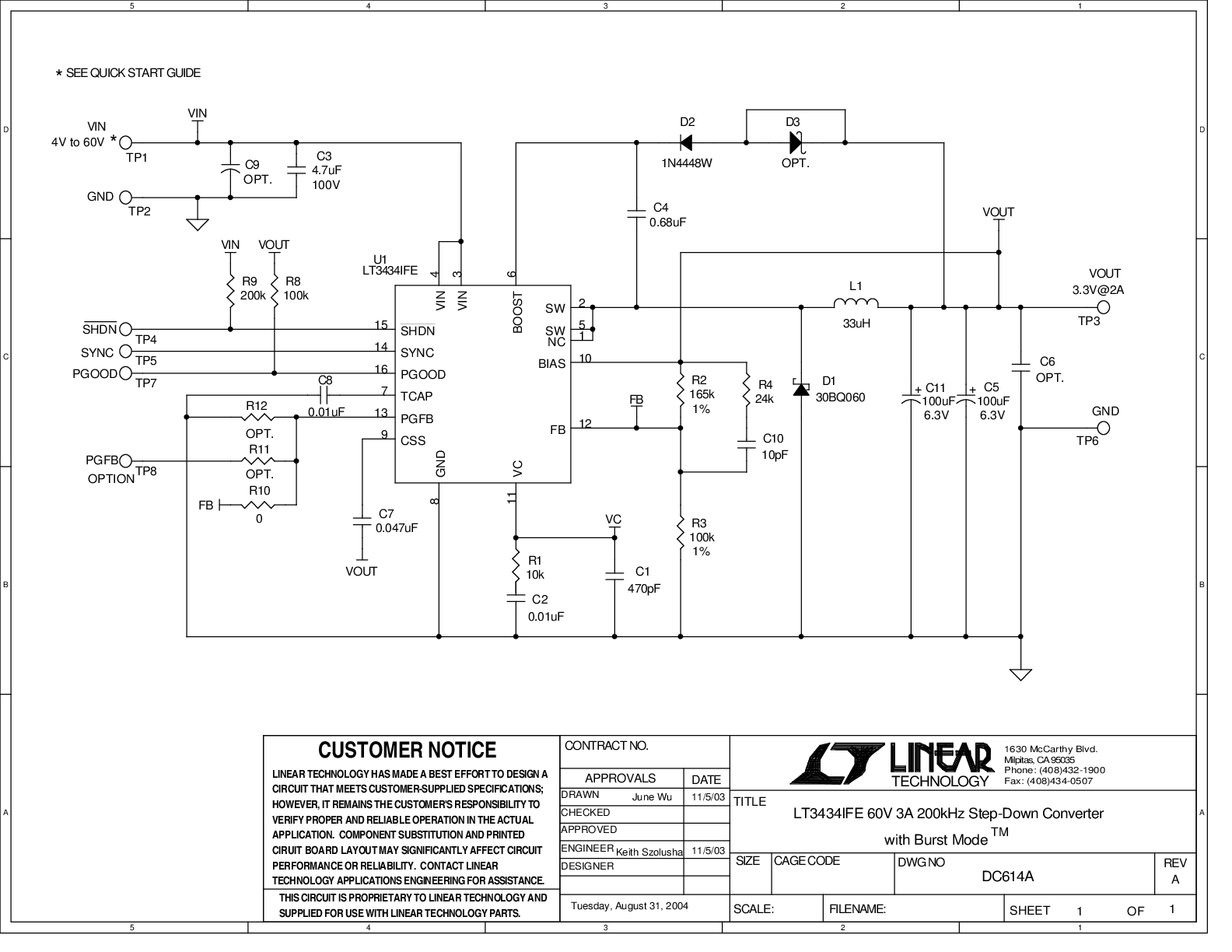

DC614A

LT3434IFE演示板 | 200kHz, VIN = 4V 至 42V (60V瞬态电压),VOUT = 3.3V (2A)

zoom

DC614A

LT3434IFE演示板 | 200kHz, VIN = 4V 至 42V (60V瞬态电压),VOUT = 3.3V (2A)

LT3434IFE演示板 | 200kHz, VIN = 4V 至 42V (60V瞬态电压),VOUT = 3.3V (2A)

产品详情

演示电路614是一款单芯片降压型DC/DC开关转换器,内置LT3434。该板经过优化,在4V至约42V的稳态输入电压范围内,负载电流高达2A(LTC3434为3A电流器件),输入瞬态电压高达60V,可提供3.3V输出。最小导通时间限制和3.3V输出可能会在发生跳脉冲之前将稳态最大输入电压限制为42V。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
